RoseHA 高可用性系统解决实施方案

Rose公司系统高可用性解决方案Rose公司的系统高可用性解决方案基于High Availability级别开发的，同时根据不同的客户应用环境，Rose公司提供两种系统高可用性解决方案：基于共享磁盘阵列的高可用解决方案RoseHARoseHA双机系统的两台服务器（主机）都与磁盘阵列（共享存储）系统直接连接，用户的操作系统、应用软件和RoseHA高可用软件分别安装在两台主机的内部存储（硬盘）上，数据库等共享数据存放在存储系统上，两台主机之间通过私用心跳网络连接。

系统主机开始工作后，RoseHA软件开始监控系统，通过私用网络传递的心跳信息，每台主机上的RoseHA软件随时监控另一台主机的状态。

当工作主机发生故障时，心跳信息就会产生变化，这种变化可以通过私用网络传递到备份机的RoseHA软件。

之后，RoseHA就会控制系统进行服务切换，备份机启动和工作主机一样的应用程序，接管工作主机的工作（包括提供TCP/IP网络服务、文件共享、数据库等服务），并进行报警提示管理人员对故障主机进行维护。

当维护完毕后，RoseHA可以自动或手动地将切换回原先的工作主机。

也可以选择不切换，此时维修好的主机就作为备份机，双机系统继续工作。

在实际的工作环境中RoseHA支持Active-Active工作模式和Active-Standby工作模式。

用户可指定每台服务器的作用（active or standby），指定要监控的服务和硬件部分，定义指定的服务发生故障后要采取的进一步行动（如是否重新启动该服务、允许的最大启动时间等）。

它的典型工作环境如图1 所示：图 1 RoseHA硬件组成图基于数据镜像技术（纯软方式）的高可用解决方案RoseMirrorHARoseMirrorHA是一个纯软件双机热备份解决方案，它在实时数据镜像基础上，实现了不需要共享存储的纯软高可用性系统。

RoseMirrorHA在充分利用已有资源的基础上，通过现有的以太网络基础环境，采用先进的软Active Server Standby ServerHeartbeatShare disk件技术在两台主机之间实现了数据的实时镜像，实现纯软的高可用性系统。

RoseMirrorHA镜像服务器双机热备解决方案及具体配置一、双机热备拓扑图以及工作原理双机热备工作示意图二、双机热备方案介绍在高可用性方案中，操作系统和应用程序是安装在两台服务器的本地系统盘上的，而整个网络系统的数据是通过磁盘阵列集中管理和数据备份的。

数据的集中管理是通过双机热备份系统，将所有站点的数据直接从中央存储设备来读取和存储，并由专业人员进行管理，极大地保护了数据的安全性和保密性。

用户的数据存放在外接共享磁盘阵列中，在一台服务器出现故障时，备机主动替代主机工作，保证网络服务不间断。

双机热备份系统采用“心跳”方法保证主系统与备用系统的联系。

所谓“心跳”，指的是主从系统之间相互按照一定的时间间隔发送通讯信号，表明各自系统当前的运行状态。

一旦“心跳”信号表明主机系统发生故障，或者是备用系统无法收到主机系统的“心跳”信号，则系统的高可用性管理软件（双机软件RoseHA）认为主机系统发生故障，立即令主机停止工作，并将系统资源转移到备用系统上，备用系统将替代主机发挥作用，以保证网络服务运行不间断。

双机备份方案中，根据两台服务器的工作方式可以有三种不同的工作模式，即双机热备模式、双机互备模式和双机双工模式。

下面分别予以简单介绍：双机热备模式即目前通常所说的active/standby方式，active服务器处于工作状态；而standby服务器处于监控准备状态。

当active服务器出现故障的时候，通过软件诊测或手工方式将standby机器激活，保证应用在短时间内完全恢复正常使用。

这是目前最理想的一种模式。

∙双机互备模式，是两个相对独立的应用在两台机器同时运行，但彼此均设为备机，当某一台服务器出现故障时，另一台服务器可以在短时间内将故障服务器的应用接管过来，从而保证了应用的持续性，但对服务器的性能要求比较高。

服务器配置相对要好。

∙双机双工模式:是目前Cluster（集群）的一种形式，两台服务器均为活动状态，同时运行相同的应用，保证整体的性能，也实现了负载均衡和互为备份。

RoseMirrorHA镜像服务器双机热备解决方案及具体配置一、双机热备拓扑图以及工作原理双机热备工作示意图二、双机热备方案介绍在高可用性方案中，操作系统和应用程序是安装在两台服务器的本地系统盘上的，而整个网络系统的数据是通过磁盘阵列集中管理和数据备份的。

数据的集中管理是通过双机热备份系统，将所有站点的数据直接从中央存储设备来读取和存储，并由专业人员进行管理，极大地保护了数据的安全性和保密性。

用户的数据存放在外接共享磁盘阵列中，在一台服务器出现故障时，备机主动替代主机工作，保证网络服务不间断。

双机热备份系统采用“心跳”方法保证主系统与备用系统的联系。

所谓“心跳”，指的是主从系统之间相互按照一定的时间间隔发送通讯信号，表明各自系统当前的运行状态。

一旦“心跳”信号表明主机系统发生故障，或者是备用系统无法收到主机系统的“心跳”信号，则系统的高可用性管理软件（双机软件RoseHA）认为主机系统发生故障，立即令主机停止工作，并将系统资源转移到备用系统上，备用系统将替代主机发挥作用，以保证网络服务运行不间断。

双机备份方案中，根据两台服务器的工作方式可以有三种不同的工作模式，即双机热备模式、双机互备模式和双机双工模式。

下面分别予以简单介绍：双机热备模式即目前通常所说的active/standby方式，active服务器处于工作状态；而standby服务器处于监控准备状态。

当active服务器出现故障的时候，通过软件诊测或手工方式将standby机器激活，保证应用在短时间内完全恢复正常使用。

这是目前最理想的一种模式。

∙双机互备模式，是两个相对独立的应用在两台机器同时运行，但彼此均设为备机，当某一台服务器出现故障时，另一台服务器可以在短时间内将故障服务器的应用接管过来，从而保证了应用的持续性，但对服务器的性能要求比较高。

服务器配置相对要好。

∙双机双工模式:是目前Cluster（集群）的一种形式，两台服务器均为活动状态，同时运行相同的应用，保证整体的性能，也实现了负载均衡和互为备份。

对现代企业来说，利用计算机系统来提供及时可靠的信息和服务是必不可少的；另一方面，计算机硬件与软件都不可避免地会发生故障，这些故障有可能给企业带来极大的损失，甚至整个服务的终止，网络的瘫痪。

可见，对一些特别的企业或公司，系统的高可用性显得更为重要。

因此，必须有适当的措施来确保计算机系统提供不间断的服务，以维护系统的可用性。

　信息系统的可用性通常在两种情况下会受到影响，一种是系统当机、错误操作和管理引起的异常失败，另一种是由于系统维护和升级，需要安装新的硬件或软件而正常关机。

高可靠性软件必须为这两种情况提供不间断的系统服务。

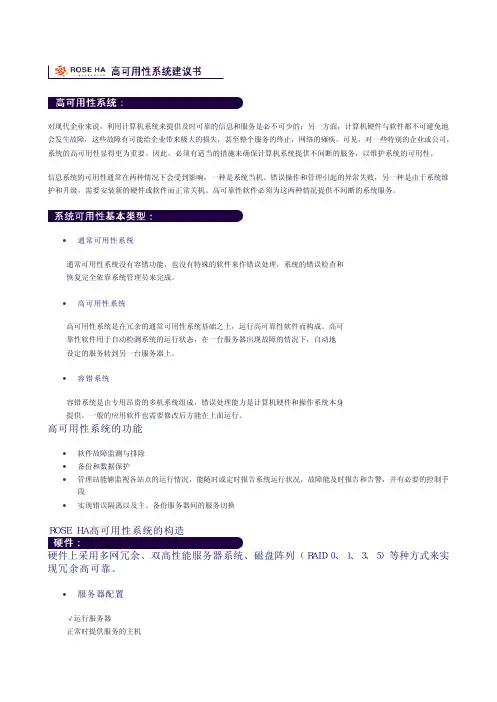

　• 通常可用性系统 通常可用性系统没有容错功能，也没有特殊的软件来作错误处理，系统的错误检查和　 恢复完全依靠系统管理员来完成。

　• 高可用性系统 高可用性系统是在冗余的通常可用性系统基础之上，运行高可靠性软件而构成。

高可　 靠性软件用于自动检测系统的运行状态，在一台服务器出现故障的情况下，自动地　 设定的服务转到另一台服务器上。

　• 容错系统 容错系统是由专用昂贵的多机系统组成，错误处理能力是计算机硬件和操作系统本身　 提供。

一般的应用软件也需要修改后方能在上面运行。

　高可用性系统的功能　• 软件故障监测与排除 • 备份和数据保护 • 管理站能够监视各站点的运行情况，能随时或定时报告系统运行状况，故障能及时报告和告警，并有必要的控制手段 • 实现错误隔离以及主、备份服务器间的服务切换 ＲＯＳＥ　ＨＡ高可用性系统的构造　硬件上采用多网冗余、双高性能服务器系统、磁盘阵列（ＲＡＩＤ　０、１、３、５）等种方式来实现冗余高可靠。

　• 服务器配置 √运行服务器　 正常时提供服务的主机　 √备份服务器　当运行服务器提供的服务已不可用时，自动接替运行服务器的工作而不用重新起动系统，而当系统服务器恢复正常后，按照使用者的设定以自动或手动方式将服务切换到运行服务上运行。

备份服务器除了在运行服务器出现故障时作为接替运行服务器的服务之用，还可以执行其他应用程序。

Rose HA双机方案简介Rose HA双机方案是一种用于构建高可用性的服务器集群架构的解决方案。

通过将多台服务器组成集群并进行负载均衡、故障转移等技术手段，实现了服务器的高可用性和可扩展性。

本文档将介绍Rose HA双机方案的设计原理和实现方法。

设计原理Rose HA双机方案基于主从复制模式，通过将多台服务器组成集群，其中一台为主服务器，负责处理请求并将数据同步到其他从服务器上。

当主服务器故障时，自动切换到其他从服务器上，确保服务的连续性。

主要的设计原理包括：1. 主从复制主从复制是Rose HA双机方案的核心机制之一。

主服务器负责处理用户的请求，同时将数据变更同步到从服务器上。

从服务器接收主服务器的数据变更，并按照一定的顺序进行应用，保持和主服务器一致的数据副本。

当主服务器故障时，自动切换到其他从服务器上。

2. 负载均衡负载均衡是Rose HA双机方案的另一个重要特性。

通过使用负载均衡器将用户请求分发到多个服务器上，以实现请求的均衡分发和提高系统的整体性能。

负载均衡器可以根据服务器的负载情况、网络状况等指标来动态调整请求的分发策略。

3. 心跳检测和故障转移心跳检测是保证Rose HA双机方案正常运行的关键。

通过在主服务器和从服务器之间进行心跳通信，监测服务器的状态。

当主服务器故障或网络异常时，心跳检测机制会触发故障转移操作，将从服务器切换为主服务器，确保服务的连续性。

实施步骤为了实现Rose HA双机方案，需要按照以下步骤进行操作：1. 准备多台服务器首先需要准备多台服务器，这些服务器将组成Rose HA双机的集群。

服务器的数量可以根据实际需求而定，一般建议至少两台服务器。

2. 安装和配置数据库在每台服务器上安装数据库服务器，并进行配置。

数据库服务器可以选择开源数据库（如MySQL、PostgreSQL）或商业数据库（如Oracle、SQL Server）。

配置数据库时，需要注意将主从复制和心跳检测等功能打开。

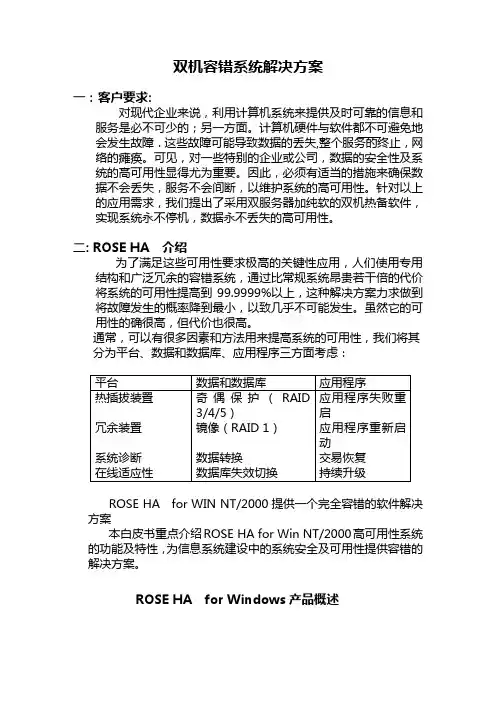

双机容错系统解决方案一：客户要求:对现代企业来说，利用计算机系统来提供及时可靠的信息和服务是必不可少的；另一方面。

计算机硬件与软件都不可避免地会发生故障．这些故障可能导致数据的丢失,整个服务的终止，网络的瘫痪。

可见，对一些特别的企业或公司，数据的安全性及系统的高可用性显得尤为重要。

因此，必须有适当的措施来确保数据不会丢失，服务不会间断，以维护系统的高可用性。

针对以上的应用需求，我们提出了采用双服务器加纯软的双机热备软件，实现系统永不停机，数据永不丢失的高可用性。

二: ROSE HA 介绍为了满足这些可用性要求极高的关键性应用，人们使用专用结构和广泛冗余的容错系统，通过比常规系统昂贵若干倍的代价将系统的可用性提高到99.9999%以上，这种解决方案力求做到将故障发生的概率降到最小，以致几乎不可能发生。

虽然它的可用性的确很高，但代价也很高。

通常，可以有很多因素和方法用来提高系统的可用性，我们将其分为平台、数据和数据库、应用程序三方面考虑：ROSE HA for WIN NT/2000提供一个完全容错的软件解决方案本白皮书重点介绍ROSE HA for Win NT/2000高可用性系统的功能及特性，为信息系统建设中的系统安全及可用性提供容错的解决方案。

ROSE HA for Windows产品概述ROSE HA (High Availability)为提供主机当机时可以在最短的时间内回复正常作业的高可靠性软件。

现代企业大量的仰赖计算机系统提供的自动化、信息、服务。

一旦主机当机时所有计算机信息作业将停顿，造成庞大的损失。

ROSE HA为提供用户一近乎不停顿 Near Fault Tolerance 的高可靠性软件，防止主机因意外当机造成长时间停机，以最低之成本提供用户近乎不停顿之计算机作业环境,当一部工作主机(active server)当机或无法使用时,，ROSE HA 将自动侦测出故障并激活备援主机(backup server)内预先设定之程序依序进行接替(take over)。

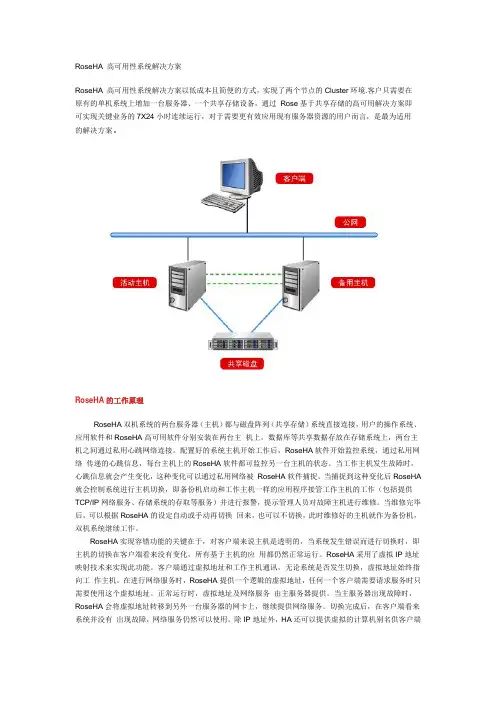

RoseHA 高可用性系统解决方案RoseHA 高可用性系统解决方案以低成本且简便的方式，实现了两个节点的Cluster环境.客户只需要在原有的单机系统上增加一台服务器、一个共享存储设备，通过Rose基于共享存储的高可用解决方案即可实现关键业务的7X24小时连续运行，对于需要更有效应用现有服务器资源的用户而言，是最为适用的解决方案。

RoseHA的工作原理RoseHA双机系统的两台服务器（主机）都与磁盘阵列（共享存储）系统直接连接，用户的操作系统、应用软件和RoseHA高可用软件分别安装在两台主机上，数据库等共享数据存放在存储系统上，两台主机之间通过私用心跳网络连接。

配置好的系统主机开始工作后，RoseHA软件开始监控系统，通过私用网络传递的心跳信息，每台主机上的RoseHA软件都可监控另一台主机的状态。

当工作主机发生故障时，心跳信息就会产生变化，这种变化可以通过私用网络被RoseHA软件捕捉。

当捕捉到这种变化后RoseHA 就会控制系统进行主机切换，即备份机启动和工作主机一样的应用程序接管工作主机的工作（包括提供TCP/IP网络服务、存储系统的存取等服务）并进行报警，提示管理人员对故障主机进行维修。

当维修完毕后，可以根据RoseHA的设定自动或手动再切换回来，也可以不切换，此时维修好的主机就作为备份机，双机系统继续工作。

RoseHA实现容错功能的关键在于，对客户端来说主机是透明的，当系统发生错误而进行切换时，即主机的切换在客户端看来没有变化，所有基于主机的应用都仍然正常运行。

RoseHA采用了虚拟IP地址映射技术来实现此功能。

客户端通过虚拟地址和工作主机通讯，无论系统是否发生切换，虚拟地址始终指向工作主机。

在进行网络服务时，RoseHA提供一个逻辑的虚拟地址，任何一个客户端需要请求服务时只需要使用这个虚拟地址。

正常运行时，虚拟地址及网络服务由主服务器提供。

当主服务器出现故障时，RoseHA会将虚拟地址转移到另外一台服务器的网卡上，继续提供网络服务。

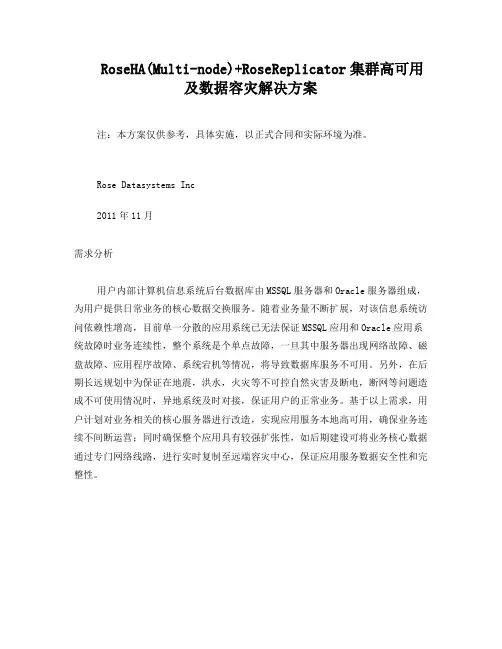

RoseHA(Multi-node)+RoseReplicator集群高可用及数据容灾解决方案注：本方案仅供参考，具体实施，以正式合同和实际环境为准。

Rose Datasystems Inc2011年11月需求分析用户内部计算机信息系统后台数据库由MSSQL服务器和Oracle服务器组成，为用户提供日常业务的核心数据交换服务。

随着业务量不断扩展，对该信息系统访问依赖性增高，目前单一分散的应用系统已无法保证MSSQL应用和Oracle应用系统故障时业务连续性，整个系统是个单点故障，一旦其中服务器出现网络故障、磁盘故障、应用程序故障、系统宕机等情况，将导致数据库服务不可用。

另外，在后期长远规划中为保证在地震，洪水，火灾等不可控自然灾害及断电，断网等问题造成不可使用情况时，异地系统及时对接，保证用户的正常业务。

基于以上需求，用户计划对业务相关的核心服务器进行改造，实现应用服务本地高可用，确保业务连续不间断运营；同时确保整个应用具有较强扩张性，如后期建设可将业务核心数据通过专门网络线路，进行实时复制至远端容灾中心，保证应用服务数据安全性和完整性。

系统拓扑结构图（改造前）通过对用户需求详细分析，经过细致的产品对比、慎重的方案筛选以及客户现有资源等因素的综合考虑，Rose公司推荐其采用集群数据容灾旗舰产品--RoseHA(Multi-node)+ RoseReplicator，应用到应用服务器平台上，并向用户提供整体的应用和数据保护解决方案。

用户环境硬件环境服务器：三台PC服务器磁盘阵列：两台磁盘阵列网络：本地为局域网、远端（同城）为局域网（专用网络）软件环境操作系统：Windows Server 2003(或2008)应用服务：MSSQL、Oracle方案原理针对用户本地的两台应用服务器，拟采用RoseHA(Multi-node)高可用集群软件组成双机集群系统，在双机集群中采用Active-Active模式实现互备，即其中一台服务器作为MSSQL生产服务器对外提供服务，并同时作为Oracle的备用服务器；另一台服务器作为Oracle的生产服务器，并同时作为MSSQL应用的备份服务器，这两台服务器都与磁盘阵列（共享存储）直接连接，并且划分出不同的物理LUN分别用于存放MSSQL共享数据和Oracle共享数据。

RoseMirrorHA镜像服务器双机热备解决方案及具体配置一、双机热备拓扑图以及工作原理双机热备工作示意图二、双机热备方案介绍在高可用性方案中，操作系统和应用程序是安装在两台服务器的本地系统盘上的，而整个网络系统的数据是通过磁盘阵列集中管理和数据备份的。

数据的集中管理是通过双机热备份系统，将所有站点的数据直接从中央存储设备来读取和存储，并由专业人员进行管理，极大地保护了数据的安全性和保密性。

用户的数据存放在外接共享磁盘阵列中，在一台服务器出现故障时，备机主动替代主机工作，保证网络服务不间断。

双机热备份系统采用“心跳”方法保证主系统与备用系统的联系。

所谓“心跳”，指的是主从系统之间相互按照一定的时间间隔发送通讯信号，表明各自系统当前的运行状态。

一旦“心跳”信号表明主机系统发生故障，或者是备用系统无法收到主机系统的“心跳”信号，则系统的高可用性管理软件（双机软件RoseHA）认为主机系统发生故障，立即令主机停止工作，并将系统资源转移到备用系统上，备用系统将替代主机发挥作用，以保证网络服务运行不间断。

双机备份方案中，根据两台服务器的工作方式可以有三种不同的工作模式，即双机热备模式、双机互备模式和双机双工模式。

下面分别予以简单介绍：∙双机热备模式即目前通常所说的active/standby 方式，active服务器处于工作状态；而standby服务器处于监控准备状态。

当active服务器出现故障的时候，通过软件诊测或手工方式将standby机器激活，保证应用在短时间内完全恢复正常使用。

这是目前最理想的一种模式。

∙双机互备模式，是两个相对独立的应用在两台机器同时运行，但彼此均设为备机，当某一台服务器出现故障时，另一台服务器可以在短时间内将故障服务器的应用接管过来，从而保证了应用的持续性，但对服务器的性能要求比较高。

服务器配置相对要好。

双机双工模式 : 是目前Cluster（集群）的一种形式，两台服务器均为活动状态，同时运行相同的应用，保证整体的性能，也实现了负载均衡和互为备份。

RoseMirrorHA镜像服务器双机热备解决方案及具体配置一、双机热备拓扑图以及工作原理双机热备工作示意图二、双机热备方案介绍在高可用性方案中，操作系统和应用程序是安装在两台服务器的本地系统盘上的，而整个网络系统的数据是通过磁盘阵列集中管理和数据备份的。

数据的集中管理是通过双机热备份系统，将所有站点的数据直接从中央存储设备来读取和存储，并由专业人员进行管理，极大地保护了数据的安全性和保密性。

用户的数据存放在外接共享磁盘阵列中，在一台服务器出现故障时，备机主动替代主机工作，保证网络服务不间断。

双机热备份系统采用“心跳”方法保证主系统与备用系统的联系。

所谓“心跳”，指的是主从系统之间相互按照一定的时间间隔发送通讯信号，表明各自系统当前的运行状态。

一旦“心跳”信号表明主机系统发生故障，或者是备用系统无法收到主机系统的“心跳”信号，则系统的高可用性管理软件（双机软件RoseHA）认为主机系统发生故障，立即令主机停止工作，并将系统资源转移到备用系统上，备用系统将替代主机发挥作用，以保证网络服务运行不间断。

双机备份方案中，根据两台服务器的工作方式可以有三种不同的工作模式，即双机热备模式、双机互备模式和双机双工模式。

下面分别予以简单介绍：双机热备模式即目前通常所说的active/standby方式，active服务器处于工作状态；而standby服务器处于监控准备状态。

当active服务器出现故障的时候，通过软件诊测或手工方式将standby机器激活，保证应用在短时间内完全恢复正常使用。

这是目前最理想的一种模式。

∙双机互备模式，是两个相对独立的应用在两台机器同时运行，但彼此均设为备机，当某一台服务器出现故障时，另一台服务器可以在短时间内将故障服务器的应用接管过来，从而保证了应用的持续性，但对服务器的性能要求比较高。

服务器配置相对要好。

∙双机双工模式:是目前Cluster（集群）的一种形式，两台服务器均为活动状态，同时运行相同的应用，保证整体的性能，也实现了负载均衡和互为备份。
