10kv变压器介质损耗测试仪反接法应该怎么测量

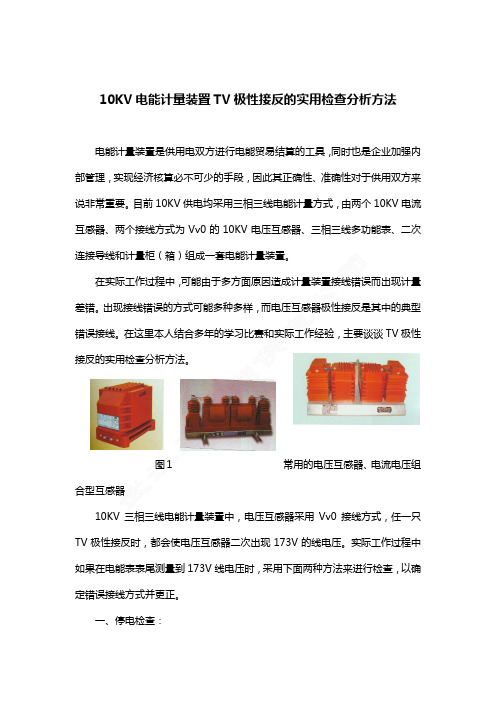

10KV电能计量装置TV极性接反的实用检查分析方法电能计量装置是供用电双方进行电能贸易结算的工具，同时也是企业加强内部管理，实现经济核算必不可少的手段，因此其正确性、准确性对于供用双方来说非常重要。

目前10KV供电均采用三相三线电能计量方式，由两个10KV电流互感器、两个接线方式为Vv0的10KV电压互感器、三相三线多功能表、二次连接导线和计量柜（箱）组成一套电能计量装置。

在实际工作过程中，可能由于多方面原因造成计量装置接线错误而出现计量差错。

出现接线错误的方式可能多种多样，TV极性接反的实用检查分析方法。

1 常用的电压互感器、电流电压组合型互感器10KV三相三线电能计量装置中，电压互感器采用接线方式，任一只TV一、停电检查：在计量装置运行过程中，当发现有173V电压出现时，如果条件许可，可采用停电检查。

停电检查是一种直观的、安全可靠的检查方法，但必须采取保证安全的各种措施，防止计量装置在停电期间突然来电，确保人身和设备安全。

1、对于在安装前经过互感器误差实验、极性检查并有合格证的，可以直接检查二次电压回路的接线是否正确。

一般经过检查核对并更正后，即可恢复计量装置正确运行。

2、对于极性标志不明确的电压互感器，则需要检查核对极性，在现场一般采用直流法进行测试。

将一节1.5V干电池“+”极接入单相电压互感器一次侧的“A”，电池“-”极接入“X”，将直流电流表“+”极接入单相电压互感器二次侧的“a”, “-”极接入“x”,在电池接通的一刻，直流电压表应正指示，在电池断开的一刻，直流电压表应为反指示，则为极性正确。

测试出两电压互感器极性后，再检查核对更正接线，即可恢复计量装置正确运行。

二、带电接线检查：在不能停电或不需要停电时，采用带电检查。

带电检查是直接在互感器二次回路上进行的工作，必须严格遵守电力安全工作规程，严禁将电流二次回路开路，电压二次回路短路。

（一）首先来看看电能计量装置电压互感器Vv0接线时的基本原理。

变压器绕组连同套管的介质损耗因数测量及注意事项变压器绕组连同套管的介质损耗因数测量⼀、⼯作⽬的发现变压器绕组绝缘整体受潮程度。

⼆、⼯作对象SL7-1000/35型电⼒变压器变压器⼀次绕组连同套管三、知识准备见第⼀篇第四章、第⼆篇第七章第三节四、⼯作器材准备序号名称数量1 介质损耗测试仪1套2 试验警⽰围栏4组3 标⽰牌2个4 安全带2个5 绝缘绳2根6 低压验电笔1⽀7 拆线⼯具2套8 湿温度计1⽀9 计算器1个10 放电棒1⽀11 接地线2根12 短路铜导线2根13 ⾼压引线1根14 低压引线1根五、⼯作危险点分析(1)实验前后充分放电；(2)介质损耗测试仪⼀定要接地；(3)禁⽌湿⼿触摸开关或带电设备；(4)注意与其他相邻带电间隔的协调。

六、⼯作接线图图1介质损耗因数测试试验接线⽰意图七、⼯作步骤1. 试验前准备⼯作。

1)布置安全措施；2)对变压器⼀、⼆次绕组充分放电；3)试验前应将变压器套管外绝缘清扫⼲净；4)测量并记录顶层油温及环境温度和湿度。

2．试验接线。

1)将介质损耗测试仪接地端接地。

2)⼆次绕组短路接地、⾮测量绕组套管末屏接地；3)⾼压绕组短路接⾼压芯线；4)两⼈接取电源线，并⽤万⽤表测量电压是否正常，测试电源盘继电器是否正常⼯作；5)复查接线；6)接通电源。

3．试验测试过程，参数设定。

1)打开介质损耗测试仪，在菜单中选取反接法；2)对于额定电压10KV及以下的变压器为10KV，对于额定电压10KV及以上的变压器，试验电压不超过绕组的额定电压；3)打开⾼压允许开关，进⾏升压，4)测试介质损耗，5)填写试验报告。

4．测量结束的整理⼯作。

1)关闭⾼压允许开关，抄录数据；2)关闭介质损耗测试仪，切断试验电源；3)⽤放电棒对变压器⼀次绕组充分放电；4)收线，整理现场。

⼋、⼯作标准1）当变压器电压等级为35kV 及以上且容量在8000kV A及以上时，应测量介质损耗⾓正切值tanδ；2 ）被测绕组的tanδ值不应⼤于产品出⼚试验值的130%；3 ）当测量时的温度与产品出⼚试验温度不符合时，可按下表换算到同⼀温度时的数值进⾏⽐较。

介质损耗测试仪接线方法介质损耗测试仪是一种用于测量介质中的电磁能量损耗的仪器。

它可以用于材料的研究、电路的设计和影响电磁波传输性能的因素分析。

正确的接线方法对确保测试结果的准确性非常重要。

下面将介绍一种常见的介质损耗测试仪的接线方法。

首先，需要准备以下设备和材料：1.介质样品：可以是绝缘材料、导电材料或半导体材料。

2.介质损耗测试仪：一般由信号源、功率计和示波器组成。

3.连接线：可以是同轴电缆或平衡电缆，根据测试需求选择合适的连接线。

4.电源线：将测试仪器连接到电源。

5.接地线：将测试仪器接地，以确保测试过程中的安全。

接下来，按照以下步骤进行接线：1.连接示波器：将示波器的输入通道连接到测试仪器的输出端口。

测试仪器的输出端口通常是通过同轴电缆或平衡电缆连接的。

2.连接信号源：将信号源的输出端口连接到测试仪器的输入端口。

测试仪器的输入端口通常也是通过同轴电缆或平衡电缆连接的。

3.连接功率计：将功率计的输入端口连接到测试仪器输出端口的同轴电缆中。

功率计通常用于测量介质中的功率损耗。

4.连接样品：将介质样品放置在测试仪器的测试夹具或样品台上。

确保样品与测试仪器之间的连接是牢固的，以防止干扰。

5.连接电源线和接地线：将测试仪器的电源线插入交流电源插座中。

同时，将测试仪器的接地线连接到地线上，以确保测试过程的安全。

完成以上接线后，就可以开始进行介质损耗测试了。

根据测试的具体需求，可以调节信号源的频率和输出功率来进行不同条件下的测试。

通过示波器和功率计可以获取介质在不同频率下的损耗数据，从而分析介质的性能和特性。

需要注意的是，在进行介质损耗测试时，应避免干扰源的存在，尽量在无干扰的环境下进行测试。

此外，还应注意仪器的使用和维护，定期校准仪器以确保测试结果的准确性。

时基电力介质损耗测试仪正接法测试过程与方法什么是正接法正接法是用于测量高压电气设备介质损耗因数（δ）的一种接线方法，与正接法相对的还有‘反接法’，正接法测量介质损耗因数值小，反接法测量介质损耗因数值偏大，与反接法相比，正接法测试可以有效的减少防晕层表面电阻对介质损耗因数测试值的影响。

现场测量时，根据被试设备接地情况正确选择正接法或反接法。

正接法接线流程方法当被试设备的低压测量端或二次端对地绝缘时，采用该方法。

将红色专用高压电缆从仪器后侧的HVx端上引出，高压屏蔽线皮接被试设备高压端。

将黑色专用低压电缆从仪器面板上的Cx端引出，低压芯线接被试设备低压端L 如下图，低压屏蔽线接被试设备屏蔽端E。

（试品无屏蔽端则悬空）HVx及Cx 的芯线与屏蔽线之间严禁短接，否则无法取样，无法测量。

时基电力按照上图接好连接线之后，打开主机电源，屏幕显示主界面菜单，选择测量方式，该仪器提供两种测量方式，a：工频，b：异频测量，工频测量时在现场无干扰或者干扰较小时所采取的测量方式，它相对异频测量法效率要高，如果对仪器的原理不是特别了解，建议您选择异频方式测量，其次，选择测量方式，除了上述正接法，反接发之外还有一种是CVT的接法，按照实际的接线方式选择测量方式，随着CVT互感器越来越多，我们在后期也会更新一部分相关的技术文章，再次，选择测量电压，互干器、电力变压器的介质损耗测量建议选用10kv。

介质损耗测试仪全自动抗干扰介质损耗测试仪是用于工频高压作用下，测量绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切值（tgδ）和电容值（Cx）；最高可输出电压10kv，采用47.5、52.5双频和50Hz测量，精度更高，对抗干扰能力更强，介质损耗测试仪可用正、反接线方法测量不接地或直接接地的高压时基电力电气参数，也可用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量。

介质损耗测试仪使用方法
 以下是关于介质损耗测试仪的操作方法：
 1．测量前准备：
 1）用接地线一端接仪器的接地柱，另一端接可靠的大地，保证仪器外壳处在地电位上。

 2）正接线时：将高压电缆插头插入后门HV插座中，将另一端的红色大钳子夹到被测试品的高端引线上，黑色小钳子悬空或夹在红色大钳子上。

将CX低压电缆插入CX插座中，另一端的红色夹子夹试品的低端，黑色夹子悬空或接屏蔽装置。

 3）反接线时：将高压电缆插头插入后门HV插座中，将另一端的红色大钳子夹到被测试品的高端引线上，红色小钳子悬空或接屏蔽装置。

Cx插座不用。

 2．打开电源开关，仪器进行自检，若自检良好，液晶屏显示中文主菜单如图十所示。

变压器绕组连同套管的介质损耗因数测量一、工作目的发现变压器绕组绝缘整体受潮程度。

二、工作对象SL7-1000/35型电力变压器变压器一次绕组连同套管三、知识准备见第一篇第四章、第二篇第七章第三节四、工作器材准备序号名称数量1 介质损耗测试仪1套2 试验警示围栏4组3 标示牌2个4 安全带2个5 绝缘绳2根6 低压验电笔1支7 拆线工具2套8 湿温度计1支9 计算器1个10 放电棒1支11 接地线2根12 短路铜导线2根13 高压引线1根14 低压引线1根五、工作危险点分析(1)实验前后充分放电；(2)介质损耗测试仪一定要接地；(3)禁止湿手触摸开关或带电设备；(4)注意与其他相邻带电间隔的协调。

六、工作接线图图1介质损耗因数测试试验接线示意图七、工作步骤1. 试验前准备工作。

1)布置安全措施；2)对变压器一、二次绕组充分放电；3)试验前应将变压器套管外绝缘清扫干净；4)测量并记录顶层油温及环境温度和湿度。

2．试验接线。

1)将介质损耗测试仪接地端接地。

2)二次绕组短路接地、非测量绕组套管末屏接地；3)高压绕组短路接高压芯线；4)两人接取电源线，并用万用表测量电压是否正常，测试电源盘继电器是否正常工作；5)复查接线；6)接通电源。

3．试验测试过程，参数设定。

1)打开介质损耗测试仪，在菜单中选取反接法；2)对于额定电压10KV及以上的变压器为10KV，对于额定电压10KV及以上的变压器，试验电压不超过绕组的额定电压；3)打开高压允许开关，进行升压，4)测试介质损耗，5)填写试验报告。

4．测量结束的整理工作。

1)关闭高压允许开关，抄录数据；2)关闭介质损耗测试仪，切断试验电源；3)用放电棒对变压器一次绕组充分放电；4)收线，整理现场。

八、工作标准1）当变压器电压等级为35kV 及以上且容量在8000kV A及以上时，应测量介质损耗角正切值tanδ ；2 ）被测绕组的tanδ 值不应大于产品出厂试验值的130%；3 ）当测量时的温度与产品出厂试验温度不符合时，可按下表换算到同一温度时的数值进行比较。

一、变压器介质损耗测试仪概说变压器介质损耗测试仪是一种先进的测量介质损耗（tgδ）和电容容量（Cx）的仪器，用于工频高压下，测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗（tgδ）和电容容量（Cx ）。

它淘汰了ＱＳＩ高压电桥，具有操作简单、中文显示、打印，使用方便、无需换算、自带高压，抗干扰能力强等优点。

JSY—03体积小、重量轻，是我厂的第三代智能化介质损耗测试仪。

二、变压器介质损耗测试仪技术指标１．环境温度：０～４0℃（液晶屏应避免长时日照）２．相对湿度：３0％～７0％３．供电电源：电压：２２０Ｖ±１0％，频率：５0±１Ｈz5．输出功率：1ＫVA6．显示分辨率：４位7．测量范围：介质损耗（tgδ）：０-50％电容容量（Cx）和加载电压：２.5ＫＶ档：≤３00nＦ（３00000ｐＦ）３ＫＶ档：≤２00nＦ（２00000ｐＦ）５ＫＶ档：≤７6nＦ（７6000ｐＦ）７.５ＫＶ档：≤３4nＦ（３4000ｐＦ）１０ＫＶ档：≤２0nＦ（２0000ｐＦ）8．基本测量误差：介质损耗（tgδ）：１％±０.０7％（加载电流２０μＡ～５00ｍＡ）正接介质损耗（tgδ）：２％±０.０9％（加载电流５μＡ～２0μＡ）反接电容容量（Cx）：１.５％±１.５pＦ三、变压器介质损耗测试仪结构仪器为升压与测量一体化结构，输出电压２.5KＶ～１０ＫＶ五档可调，以适应各种需要，在测量时无需任何外部设备。

接线与ＱＳＩ电桥相似，但比其方便。

图一为仪器操作面板图，图二为仪器接线端面图。

⑴显示窗————————液晶显示屏。

⑵试验电压选择开关———当开关置于“关”时，仪器无高压输出。

⑶操作键盘———————选择测量方式、起动、停止、打印等操作。

⑷电源插座———————保险丝用５Ａ。

⑸电源开关———————电源通断。

⑹起动灯————————指示高压输出。

⑺打印机————————打印测试结果。

高压电缆介损测试仪使用方法
高压电缆介损测试仪的使用方法如下：
1. 测量前准备：将仪器接地，保证仪器外壳处于地电位上。

2. 正接线测试：将高压电缆插头插入仪器后门HV插座中，将另一端的红色大钳子夹到被测试品的高端引线上，黑色小钳子悬空或夹在红色大钳子上。

将CX低压电缆插入CX插座中，另一端的红色夹子夹试品的低端，黑色夹子悬空或接屏蔽装置。

3. 反接线测试：将高压电缆插头插入后门HV插座中，将另一端的红色大钳子夹到被测试品的高端引线上，红色小钳子悬空或接屏蔽装置。

Cx插座不用。

4. 开始测试：接通电源，打开仪器“开关”按钮，仪器开始自检。

选择接线方式“正接”或“反接”，选择试验电压（通常为10KV），打开高压允许开关仪器开始测试。

5. 试验时注意安全：操作人员手放于“开关”按钮或“高压允许”按钮上，时刻关注周围情况，巡视人员应加强巡视，负责人履行监护制度。

6. 试验结束并记录数据：试验完毕，仪器自动降压到零，打印并记录试验数据。

7. 清理现场：检查数据可靠性。

检查完毕后拆除试验接线，先拆接线后拆地线。

并清理试验现场。

请注意，使用高压电缆介损测试仪需要一定的专业知识和经验，非专业人员请勿擅自操作。

介质损耗正接法与反接法变压器介损试验实际在给套管实验。

应使用反向连接。

由于套管的高压端与绕组相连，高压应接地，并从套管抽头处用2500-3000v电压加压，以进行测试。

正接法应在套管单独试验时应用质疑对变压器整体做介损时,低压绕组短接接地,高压侧加试验电压,用反接法不是可以测高压绕组对低及地的介损吗?用正接测高低压之间介损可以吗?答复首先要弄清楚什么叫正接法和反接法的意义和线路：前者是电容器的一个极板连接到高压，标准电容器并联，另一个极板连接到电桥。

此时，桥梁处于低电位；后者是电容的一个极板接高压同时进桥，另一个极板接地。

这时电桥处于高电位。

这种情况下电压不能加高，不超过10kv。

这样解释你能明白为什么你的回路不正确了吧，如果那样将把所有的损耗及电容都计算到里面去了介电损耗什么是介电损耗：在电场作用下，绝缘材料的介电导电性和介电极化的滞后效应引起的能量损耗。

又称介电损耗，简称介电损耗。

介质损耗角δ——在交变电场（功率因数角φ）作用下，在介质中流动的电流相量和电压相量之间的夹角（δ）。

简称介质损耗角。

测量介质损耗是判断电气设备绝缘状况的一种传统而有效的方法。

绝缘容量的降低直接反映在介质损耗的增加上。

进一步，我们可以分析绝缘下降的原因，如绝缘水分、绝缘油污染、老化和劣化等。

高压电容器桥高压电容器桥的标准通道输入标准电容器的电流，测试对象通道输入测试对象的电流。

TG是通过比较电流δ的相位差来测量的，通过特定的电流幅度来测量被测对象的电容。

因此，有必要携带标准电容器、升压Pt和调压器，用电桥测量介质损耗。

布线也很麻烦。

测量介质损耗怎么接线
了解过介质损耗测试仪的人都知道它应用的是电桥原理，觉得测量方法也很简单。

就只用接几根线按正接法或反接法测量其介质损耗因数。

可是根据鼎升电力售后部反馈，许多客户在第一次使用介质损耗测试仪时，不知道到底该用正接法还是反接法测量；测试线不知接到被试品的什幺位置；下面我们就站在使用者的角度，对这两个问题给大家做个简单的讲解。

 正接法和反接法怎幺用正接法：被试品两极对地均是绝缘的情况下我们选择用正接法测量，如对电容型套管、耦合电容器、断路器断口等电气设备均可采用正接线方式测量正切值tanδ。

被试品在具有足够的绝缘水平下，可以向被试品施加大于10KV的试验电压，但必须外接Cn使用与额定电压相匹配的标准电容器。

 反接法：因为大多数高压电气设备在运行中外壳都会直接接地，我们在检修测量时为了不必要的拆装，想这种情况我们就可以用反接线方式。

但是要在注意的是高压线必须采用专用的高压屏蔽线。

 被试品接线方法下面我们就用互感器和套管教大家如何接线。

首先我们就要查看被试品是否有端接地的情况。

 测量未安装到变压器上的单独的套管，高压端HV加导电杆，Cx端接末屏，用正接线法进行测量。

测量安装到变压器上的套管，由于导电杆与绕组连接的关系，有一端接地了。

这是就应该使用反接法测量电容和介损值。

必须将A、B、C、O套管的导电杆短路HV高压端，Cx端接不同套管的末屏 互感器介损测量接线方法如下图。
