DMT32240C028_06WTC2.8英寸240×320图形点阵65K色DGUS屏（DGUS II）2.8Inches,320xRGBx240,65K Colors,DGUS LCM（DGUS II）修订记录/Record of Revisio日期/Revise Date描述/Content2018-11-10首次发布/First Edition2020-08-25更新实物图/Update physical drawing●参数/Item数据/Parameter说明/Description颜色Color 65K（65536）色65K(65536)colors16bit调色板5R6G5B16bit color5R6G5B显示尺寸（A.A.）Active Area(A.A.)57.6mm(宽)×43.2mm(高)57.6mm(W)×43.2mm(H)240×320像素模式240*320分辨率Resolution 240×320像素240*320可设置成0°/90°/180°/270°显示模式Support0°/90°/180°/270°rotated displaySupport0°/90°/180°/270°rotated display背光模式Brightness LED 不低于10000H（以最高亮度连续工作，亮度减半时间）≥10000H（Continuous working with maximum brightness,time of brightness halves）亮度Brightness300nit 可进行100级亮度调节（当亮度调节至最高亮度的1%~30%时，可能出现闪烁现象，不建议在此范围使用）100levels adjustment(It's not recommend to set brightness to 1%~30%of the maximum,which may lead a flicker)注：超过30分钟长时间显示高对比度静止画面可能导致显示残影，请增加屏保避免该问题.Notice:Displaying a high contrast still screen for more than30minutes may result in an image blurring.Please add the screensaver to avoid.●电性能参数/Voltage&Current参数/Item测试条件/Conditions最小值/Min典型值/Typ 最大值/Max单位/Unit工作电压Power Voltage- 4.5 5.0 5.5V工作电流（不接扬声器时）Operation Current (None Speaker)VCC＝＋5V，背光亮度最大VCC=+5V,Backlight on-220-mA VCC＝＋5V，背光关闭VCC=+5V,Backlight off-80-mA推荐工作电源：5V1A的直流稳压电源Recommended power supply:5V1A DC ●工作环境和可靠性参数/Reliability Test参数/Item测试环境/Conditions最小值/Min典型值/Typ 最大值/Max单位/Unit工作温度Working Temperature 5V电压下，湿度60%60%RH at5V voltage-202570℃储存温度StorageTemperature--302585℃工作湿度Working Humidity25℃10%60%90%RH三防处理Protective Paint--无/None--出厂前老化时间Aging Test--无/None-H ●接口性能参数/Reliability Test参数/Item测试条件/Conditions最小值/Min典型值/Typ 最大值/Max单位/Unit串口波特率Baudrate 用户自定义（硬件配置文件设置）User set78411152007833600bps串口输出电平（TXD）Output Voltage (TXD)输出1，Iout=1mAOutput1,Iout=1mA3.0 3.3-V 输出0，Iout=-1mAOutput0,Iout=-1mA-00.3V串口输入电平（RXD）Input Voltage (RXD)输入1，Iin=1mAInput1,Iin=1mA2.43.3 5.0V 输入0，Iin=-1mAInput0,Iin=-1mA0-0.5V串口模式Interface UART2：N81,3.3V TTL/CMOSUART4：N81/E81/O81/N82四种模式可选,3.3V TTL/CMOS UART2:N81,3.3V TTL/CMOSUART4:Optional N81/E81/O81/N82mode,3.3V TTL/CMOS用户接口方式Socket10Pin_1.0mm FCCSD卡接口SD Slot 有（FAT32文件格式，SDHC）Yes(FAT32file format,SDHC)扬声器接口Speaker 2PIN_2.0mm 2Pin_2.0mm●存储器类别/Item参数/Parameter最小值/Min典型值/Typ 最大值/Max单位/UnitFLASH存储器Flash 字库储存空间Space of Font--64Mbytes 注：64MB字库空间后面32Mbytes为字库和音乐空间复用Font and audio file share the back half(32Mbytes)of Font Space.全屏图片储存数量Picture Storage--245幅/PcsRAM存储器RAM 变量存储空间Variable Storage Space-128-KbytesNor Flash用户数据库User database-320-Kbytes ●UI&外设支持/UI&PeripheralsUI和外设/UI&PeripheralUI版本UI VersionT5UID1支持外设Peripherals 电容式触摸屏，扬声器Capacitive touch panel,Speaker●包装和物理尺寸/Packing Capacity&Dimension尺寸/Dimension外形尺寸Dimension 85.2(宽)×55.6(高)×12.0(厚)mm 85.2(W)×55.6(H)×12.0(T)mm净重量Net Weight44g 包装标准/Packing Capacity包装箱型号Model 包装箱尺寸Size层数（层）Layer数量/层（片）Quantity/Layer总数量（片）Quantity(Pcs)1号箱/Carton1：220mm(L)×160mm(W)×47mm(H)1222号箱/Carton2：250mm(L)×200mm(W)×80mm(H)2243号箱/Carton3：320mm(L)×270mm(W)×80mm(H)2484号箱/Carton4：450mm(L)×350mm(W)×300mm(H)225505号箱/Carton5：600mm(L)×450mm(W)×300mm(H)260120备注：不影响性能参数和使用的产品设计变更，恕不另行通知。
M600人机界面（HMI）驱动模组产品手册序作为一项成熟技术，随着技术的进步和社会的发展，真彩色TFT LCD面板正在融入我们的生活，让我们的生活变得多姿多彩：移动电话、MP4、车载电视和导航系统、数码相机……。
而宽温、宽视角、高分辨率等高档TFT面板也正从稀有走到成熟，以致泛滥；面对如此物美价廉、诱人的显示解决方案，您的产品如果不能先人一步应用，必将在不远的将来被已经习惯“多姿多彩”界面的用户所淘汰！我们承认，虽然TFT面板的驱动信号非常的复杂，即使点亮一个常规的640×480分辨率屏也需要每秒处理大约40MB的数据，传统的MCU显然无力回天！但无论是纯硬件的FPGA并口显示驱动、工业PC的显卡、还是ARM等嵌入式系统、或者我们的M600，还都可以帮助您解决问题。
但是，如果要让您基本不用修改设计，不用重新招聘和培养研发，不用面临人员流动的泄密风险，不用重新设计方案，不用陷于新产品的“苦苦等待”中，不用考虑核心算法的可靠移植性问题，不用承担陌生的新技术平台的可靠性和售后维护风险，只增加最少的成本……我们相信，只有，也仅有M600能够让您满意！因为使用它，您所要做的仅仅是调整一下显示代码部分，甚至连硬件都不需要修改。
作为立志成为世界500强的高科技企业，我们的目标就是要让世界从技术的普及中受益，借助TFT面板普及的潮流，用M600让传统的产品快速升级换代，永葆青春！告别黯淡无光的人机界面，丰富多彩的世界真好！目 录1简介 (2)2 M600的典型应用系统（51单片机为例） (3)3 软件应用接口描述 (4)3.1基本约定 (4)3.2指令集 (4)4调色板 (7)4.165K色软件调色板的定义 (7)4.265K色显示接口与典型面板的连接 (7)4.3显示驱动模式配置表 (7)5串口波特率设置表 (8)6硬件封装与接口定义 (8)6.1封装尺寸图 (8)6.2信号接口定义 (10)7基本性能参数表 (11)8 M600产品线组成 (12)1简 介M600人机界面（HMI）驱动模组兼容北京迪文科技有限公司原来DMT 系列串口智能显示终端的绝大部分指令，由于增加了硬件握手信号、支持帧结束符、支持中英文混和显示和多国语言支持、更大的存储空间和极快的图像处理速度，以及专门针对工业自动化应用的控制算法协处理器功能，使用户产品研发更加方便、高效、可靠。

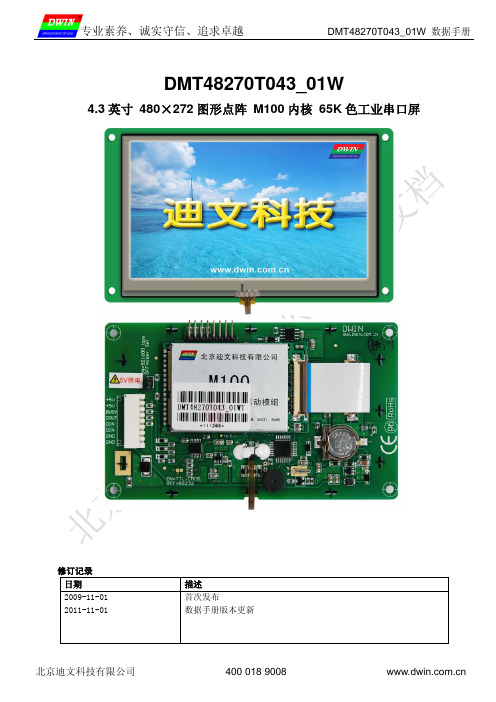

DMT48270L043_01W4.3英寸480×272图形点阵65K色串口指令屏修订记录日期描述2017-9-10 首次发布2018-01-05 更新使用寿命2018-05-30 增加背光亮度调节相关说明2018-06-09 修改工作电压相关说明2019-12-12 更新工作电压范围● 显示性能参数参数数据说明颜色65K （65536）色16 bit 调色板5R6G5B 显示尺寸（A.A.） 95.0 mm(宽)×53.9 mm(高) 480×272像素模式 分辨率 480×272像素 可设置成0°/90°/180°/270°显示模式背光模式 LED不低于10000H （最高亮度连续工作，寿命减半） 亮度300nit (DMT48270L043_01WN) 可进行64级亮度调节（当亮度调节至最高亮度的1%~30%时，可能出现闪烁现象，不建议在此范围使用） 250nit (DMT48270L043_01WT) ● 电性能参数参数测试条件最小值典型值 最大值 单位 工作电压 -6.0 12.0 36.0 V 工作电流VCC = +12V ，背光亮度最大 - 100 - mA VCC = +12V ，背光关闭- 30 - mA ● 工作环境和可靠性参数参数测试环境最小值 典型值 最大值 单位 工作温度 12V 电压下，湿度60%-20 25 70 ℃ 储存温度 - -30 25 85 ℃ 工作湿度 25℃ 10% 60% 90% RH 三防处理--无--● 接口性能参数参数测试条件 最小值 典型值 最大值 单位串口波特率 用户自定义（硬件配置文件设置）7841 115200 7833600 bps 串口输出电平 （TXD ）Output 1, Iout = 8mA 3.94 - 5.0 V Output 0, Iout = -8mA - 0 0.3 V 串口输入电平 （RXD ） Input 1 2.7 3.3 - V Input 0 0 - 1.5 V 串口模式串口电平选择跳线选择：ON ＝8N1，5.0V CMOS ；OFF ＝8N1，RS232兼容接口 用户接口方式 8Pin_2.0mm 卧式插座 USB 接口 无SD 卡接口 有（SDHC/ FAT32格式） 扬声器2Pin_2.0mm 卧式插座 ● 存储器特性存储器类别 参数最小值 典型值 最大值 单位 FLASH 存储器字库、音频文件储存空间 - 32 - Mbytes 全屏图片储存数量--376幅● UI 和外设支持UI 和外设 UI 版本 T5UIC2支持外设DMT48270L043_01WN 扬声器DMT48270L043_01WT 支持电阻式触摸屏 扬声器● 包装和物理尺寸尺寸外形尺寸 121.9(宽)×73.2 (高)×14.1(N 厚)/15.6(T 厚)mm 净重量 90g (DMT48270L043_01WN) 110g (DMT48270L043_01WT) 包装标准 包装箱型号 包装箱尺寸层数（层）数量/层（片）总数量（片）1号箱： 220mm(L)×160mm(W)×47mm (H) - - - 2号箱： 250mm(L)×200mm(W)×80mm (H) 2 1 2 3号箱： 320mm(L)×270mm(W)×80mm (H) - - - 4号箱： 450mm(L)×350mm(W)×300mm(H) 1 10 10 5号箱：600mm(L)×450mm(W)×300mm(H)12020备注：不影响性能参数和使用的产品设计变更，恕不另行通知。
