高频电路与高速电路异同

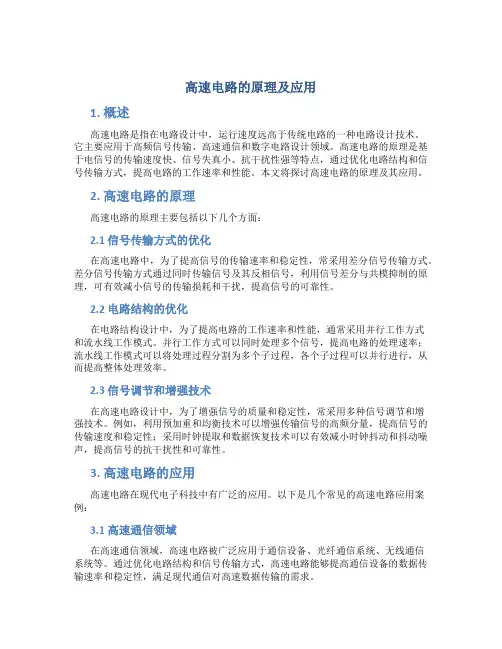

高速电路的原理及应用1. 概述高速电路是指在电路设计中，运行速度远高于传统电路的一种电路设计技术。

它主要应用于高频信号传输、高速通信和数字电路设计领域。

高速电路的原理是基于电信号的传输速度快、信号失真小、抗干扰性强等特点，通过优化电路结构和信号传输方式，提高电路的工作速率和性能。

本文将探讨高速电路的原理及其应用。

2. 高速电路的原理高速电路的原理主要包括以下几个方面：2.1 信号传输方式的优化在高速电路中，为了提高信号的传输速率和稳定性，常采用差分信号传输方式。

差分信号传输方式通过同时传输信号及其反相信号，利用信号差分与共模抑制的原理，可有效减小信号的传输损耗和干扰，提高信号的可靠性。

2.2 电路结构的优化在电路结构设计中，为了提高电路的工作速率和性能，通常采用并行工作方式和流水线工作模式。

并行工作方式可以同时处理多个信号，提高电路的处理速率；流水线工作模式可以将处理过程分割为多个子过程，各个子过程可以并行进行，从而提高整体处理效率。

2.3 信号调节和增强技术在高速电路设计中，为了增强信号的质量和稳定性，常采用多种信号调节和增强技术。

例如，利用预加重和均衡技术可以增强传输信号的高频分量，提高信号的传输速度和稳定性；采用时钟提取和数据恢复技术可以有效减小时钟抖动和抖动噪声，提高信号的抗干扰性和可靠性。

3. 高速电路的应用高速电路在现代电子科技中有广泛的应用。

以下是几个常见的高速电路应用案例：3.1 高速通信领域在高速通信领域，高速电路被广泛应用于通信设备、光纤通信系统、无线通信系统等。

通过优化电路结构和信号传输方式，高速电路能够提高通信设备的数据传输速率和稳定性，满足现代通信对高速数据传输的需求。

3.2 数字电路设计领域在数字电路设计领域，高速电路被广泛应用于高速计算机芯片、高速数据存储器、高速接口电路等。

通过优化电路结构和信号调节技术，高速电路能够提高数字电路的工作速率和性能，实现更高效、更快速的数据处理和传输。

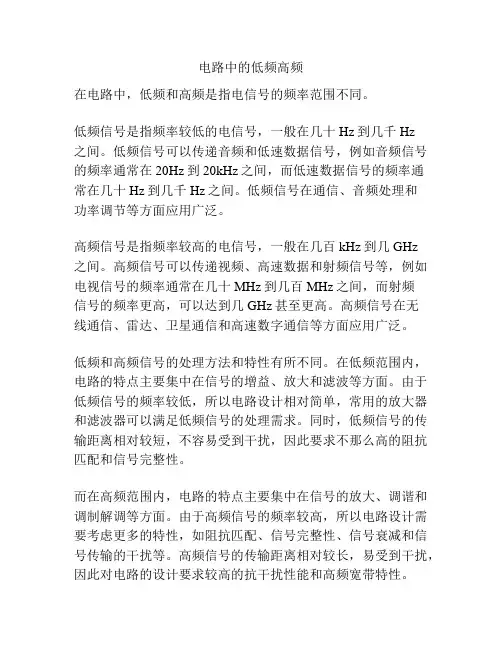

电路中的低频高频在电路中，低频和高频是指电信号的频率范围不同。

低频信号是指频率较低的电信号，一般在几十Hz到几千Hz之间。

低频信号可以传递音频和低速数据信号，例如音频信号的频率通常在20Hz到20kHz之间，而低速数据信号的频率通常在几十Hz到几千Hz之间。

低频信号在通信、音频处理和功率调节等方面应用广泛。

高频信号是指频率较高的电信号，一般在几百kHz到几GHz之间。

高频信号可以传递视频、高速数据和射频信号等，例如电视信号的频率通常在几十MHz到几百MHz之间，而射频信号的频率更高，可以达到几GHz甚至更高。

高频信号在无线通信、雷达、卫星通信和高速数字通信等方面应用广泛。

低频和高频信号的处理方法和特性有所不同。

在低频范围内，电路的特点主要集中在信号的增益、放大和滤波等方面。

由于低频信号的频率较低，所以电路设计相对简单，常用的放大器和滤波器可以满足低频信号的处理需求。

同时，低频信号的传输距离相对较短，不容易受到干扰，因此要求不那么高的阻抗匹配和信号完整性。

而在高频范围内，电路的特点主要集中在信号的放大、调谐和调制解调等方面。

由于高频信号的频率较高，所以电路设计需要考虑更多的特性，如阻抗匹配、信号完整性、信号衰减和信号传输的干扰等。

高频信号的传输距离相对较长，易受到干扰，因此对电路的设计要求较高的抗干扰性能和高频宽带特性。

在电路设计中，对于低频信号的处理常用的电路元件包括电阻、电容和电感等。

电阻用于限制电流的流动，电容用于储存和释放电荷，电感用于储存和释放磁能。

这些元件可以根据电路的需求进行组合，实现放大、滤波和调节等功能。

而对于高频信号的处理，则需要使用特殊的元件和技术，如高频放大器、射频滤波器和微波集成电路等。

高频放大器通常采用双极晶体管、场效应管或氮化镓管等，以实现高增益和宽带特性。

射频滤波器可以通过特定的电路结构和参数来实现对高频信号的滤波和调谐。

微波集成电路是一种在高频范围内工作的集成电路，常用于无线通信和雷达等应用。

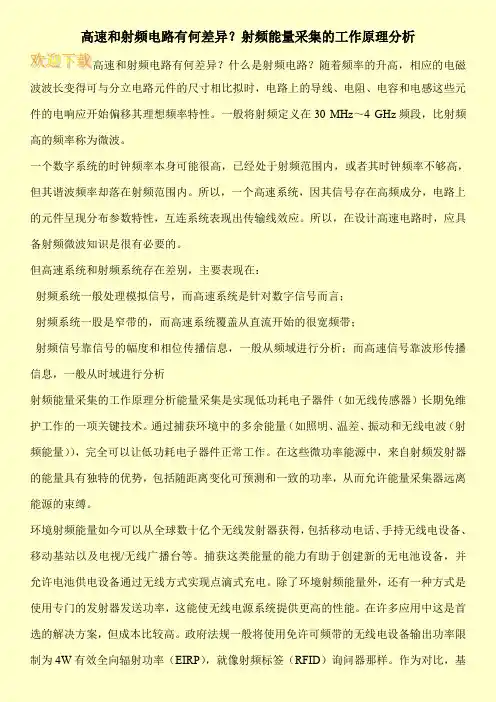

高速和射频电路有何差异？射频能量采集的工作原理分析高速和射频电路有何差异？什么是射频电路？随着频率的升高，相应的电磁波波长变得可与分立电路元件的尺寸相比拟时，电路上的导线、电阻、电容和电感这些元件的电响应开始偏移其理想频率特性。

一般将射频定义在30 MHz～4 GHz频段，比射频高的频率称为微波。

一个数字系统的时钟频率本身可能很高，已经处于射频范围内，或者其时钟频率不够高，但其谐波频率却落在射频范围内。

所以，一个高速系统，因其信号存在高频成分，电路上的元件呈现分布参数特性，互连系统表现出传输线效应。

所以，在设计高速电路时，应具备射频微波知识是很有必要的。

但高速系统和射频系统存在差别，主要表现在：射频系统一般处理模拟信号，而高速系统是针对数字信号而言；射频系统一股是窄带的，而高速系统覆盖从直流开始的很宽频带；射频信号靠信号的幅度和相位传播信息，一般从频域进行分析；而高速信号靠波形传播信息，一般从时域进行分析射频能量采集的工作原理分析能量采集是实现低功耗电子器件（如无线传感器）长期免维护工作的一项关键技术。

通过捕获环境中的多余能量（如照明、温差、振动和无线电波（射频能量）），完全可以让低功耗电子器件正常工作。

在这些微功率能源中，来自射频发射器的能量具有独特的优势，包括随距离变化可预测和一致的功率，从而允许能量采集器远离能源的束缚。

环境射频能量如今可以从全球数十亿个无线发射器获得，包括移动电话、手持无线电设备、移动基站以及电视/无线广播台等。

捕获这类能量的能力有助于创建新的无电池设备，并允许电池供电设备通过无线方式实现点滴式充电。

除了环境射频能量外，还有一种方式是使用专门的发射器发送功率，这能使无线电源系统提供更高的性能。

在许多应用中这是首选的解决方案，但成本比较高。

政府法规一般将使用免许可频带的无线电设备输出功率限制为4W有效全向辐射功率（EIRP），就像射频标签（RFID）询问器那样。

作为对比，基。

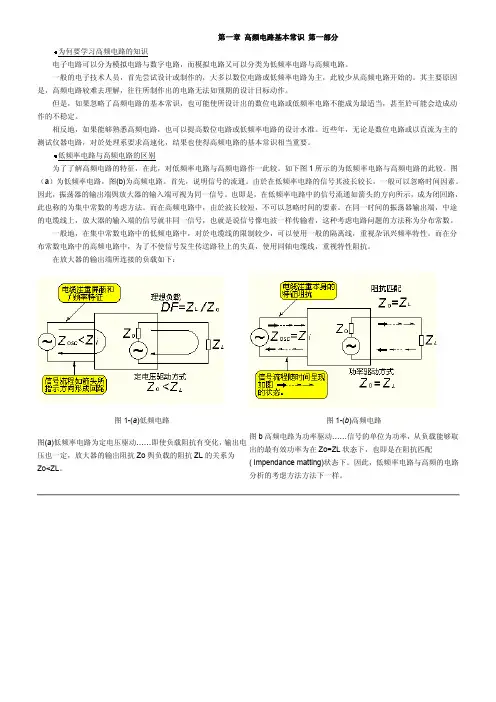

第一章 高频电路基本常识 第一部分为何要学习高频电路的知识电子电路可以分为模拟电路与数字电路，而模拟电路又可以分类为低频率电路与高频电路。

一般的电子技术人员，首先尝试设计或制作的，大多以数位电路或低频率电路为主，此较少从高频电路开始的。

其主要原因是，高频电路较难去理解，往往所制作出的电路无法如预期的设计目标动作。

但是，如果忽略了高频电路的基本常识，也可能使所设计出的数位电路或低频率电路不能成为最适当，甚至於可能会造成动作的不稳定。

相反地，如果能够熟悉高频电路，也可以提高数位电路或低频率电路的设计水准。

近些年，无论是数位电路或以直流为主的测试仪器电路，对於处理系要求高速化，结果也使得高频电路的基本常识相当重要。

低频率电路与高频电路的区别为了了解高频电路的特征，在此，对低频率电路与高频电路作一此较。

如下图1所示的为低频率电路与高频电路的此较。

图（a ）为低频率电路，图(b)为高频电路。

首先，说明信号的流通。

由於在低频率电路的信号其波长较长，一般可以忽略时间因素。

因此，振荡器的输出端舆放大器的输入端可视为同一信号。

也即是，在低频率电路中的信号流通如箭头的方向所示，成为闭回路，此也称的为集中常数的考虑方法。

而在高频电路中，由於波长较短，不可以忽略时间的要素。

在同一时间的振荡器输出端，中途的电缆线上，放大器的输入端的信号就非同一信号，也就是说信号像电波一样传输着，这种考虑电路问题的方法称为分布常数。

一般地，在集中常数电路中的低频电路中，对於电缆线的限制较少，可以使用一般的隔离线，重视杂讯兴频率特性。

而在分布常数电路中的高频电路中，为了不使信号发生传送路径上的失真，使用同轴电缆线，重视特性阻抗。

在放大器的输出端所连接的负载如下：图1-(a )低频电路图1-(b )高频电路图(a)低频率电路为定电压驱动……即使负载阻抗有变化，输出电压也一定，放大器的输出阻抗Zo 舆负载的阻抗ZL 的关系为Zo<ZL 。

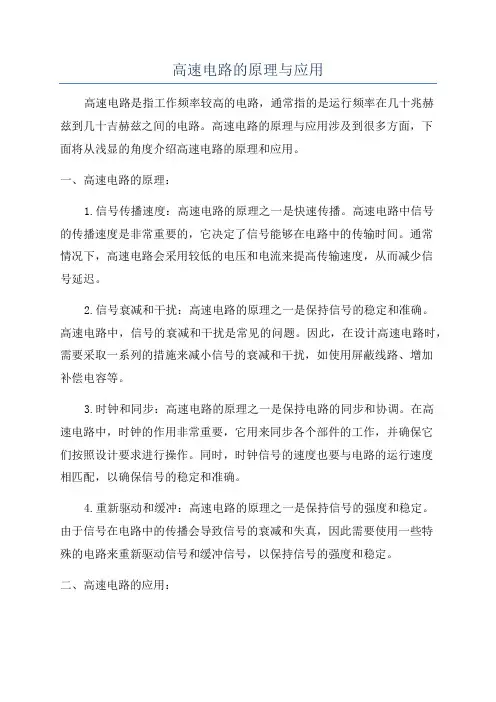

高速电路的原理与应用高速电路是指工作频率较高的电路，通常指的是运行频率在几十兆赫兹到几十吉赫兹之间的电路。

高速电路的原理与应用涉及到很多方面，下面将从浅显的角度介绍高速电路的原理和应用。

一、高速电路的原理：1.信号传播速度：高速电路的原理之一是快速传播。

高速电路中信号的传播速度是非常重要的，它决定了信号能够在电路中的传输时间。

通常情况下，高速电路会采用较低的电压和电流来提高传输速度，从而减少信号延迟。

2.信号衰减和干扰：高速电路的原理之一是保持信号的稳定和准确。

高速电路中，信号的衰减和干扰是常见的问题。

因此，在设计高速电路时，需要采取一系列的措施来减小信号的衰减和干扰，如使用屏蔽线路、增加补偿电容等。

3.时钟和同步：高速电路的原理之一是保持电路的同步和协调。

在高速电路中，时钟的作用非常重要，它用来同步各个部件的工作，并确保它们按照设计要求进行操作。

同时，时钟信号的速度也要与电路的运行速度相匹配，以确保信号的稳定和准确。

4.重新驱动和缓冲：高速电路的原理之一是保持信号的强度和稳定。

由于信号在电路中的传播会导致信号的衰减和失真，因此需要使用一些特殊的电路来重新驱动信号和缓冲信号，以保持信号的强度和稳定。

二、高速电路的应用：1.数据通信：高速电路在数据通信领域中有着广泛的应用。

例如，在计算机网络中，高速电路可以用于高速数据传输和网络通信。

在光纤通信中，高速电路可用于驱动和放大光信号，实现高速的数据传输。

2.射频通信：高速电路在射频通信中也有重要的应用。

射频电路通常要求高频率和快速传输，因此需要使用高速电路来实现通信的要求。

高速电路可以用于射频天线、射频发送和接收电路等。

3.高速计算：高速电路在计算领域中起着至关重要的作用。

例如，在超级计算机和高性能计算中，高速电路可被用于处理和传输大量的计算数据，提高计算的速度和效率。

4.显示和图像处理：高速电路在显示和图像处理领域也有广泛的应用。

例如，在高清晰度电视、摄像机和显示器中，高速电路可用于驱动和处理图像信号，提供高清晰度和高速度的图像显示。

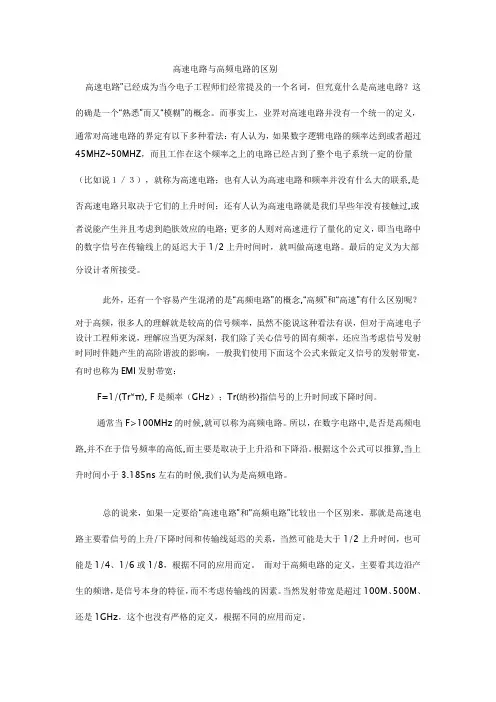

高速电路与高频电路的区别高速电路”已经成为当今电子工程师们经常提及的一个名词，但究竟什么是高速电路？这的确是一个“熟悉”而又“模糊”的概念。

而事实上，业界对高速电路并没有一个统一的定义，通常对高速电路的界定有以下多种看法：有人认为，如果数字逻辑电路的频率达到或者超过45MHZ~50MHZ，而且工作在这个频率之上的电路已经占到了整个电子系统一定的份量（比如说１／３），就称为高速电路；也有人认为高速电路和频率并没有什么大的联系,是否高速电路只取决于它们的上升时间；还有人认为高速电路就是我们早些年没有接触过,或者说能产生并且考虑到趋肤效应的电路；更多的人则对高速进行了量化的定义，即当电路中的数字信号在传输线上的延迟大于1/2上升时间时，就叫做高速电路。

最后的定义为大部分设计者所接受。

此外，还有一个容易产生混淆的是“高频电路”的概念,“高频”和“高速”有什么区别呢？对于高频，很多人的理解就是较高的信号频率，虽然不能说这种看法有误，但对于高速电子设计工程师来说，理解应当更为深刻，我们除了关心信号的固有频率，还应当考虑信号发射时同时伴随产生的高阶谐波的影响，一般我们使用下面这个公式来做定义信号的发射带宽，有时也称为EMI发射带宽：F=1/(Tr*π), F是频率（GHz）；Tr(纳秒)指信号的上升时间或下降时间。

通常当F>100MHz的时候,就可以称为高频电路。

所以，在数字电路中,是否是高频电路,并不在于信号频率的高低,而主要是取决于上升沿和下降沿。

根据这个公式可以推算,当上升时间小于3.185ns左右的时候,我们认为是高频电路。

总的说来，如果一定要给“高速电路”和"高频电路”比较出一个区别来，那就是高速电路主要看信号的上升/下降时间和传输线延迟的关系，当然可能是大于1/2上升时间，也可能是1/4、1/6或1/8，根据不同的应用而定。

而对于高频电路的定义，主要看其边沿产生的频谱，是信号本身的特征，而不考虑传输线的因素。

高频电子线路电子线路是现代电子技术的基石，广泛应用于通信、计算机、消费电子、医疗等领域。

高频电子线路是其中的一个重要分支，主要应用于高频通信、雷达、微波技术等领域。

本文将介绍高频电子线路的基本概念、分类、常用器件以及设计方法，并对其在实际应用中的一些问题进行了探讨。

一、基本概念高频电子线路是指工作频率在几百MHz至数GHz范围内的电子线路。

相比于低频电子线路，高频电子线路所涉及的频率更高，信号波形更为复杂，传输和反射效应更为显著，因此需要采用特殊的设计技术和器件来满足其特殊要求。

高频电子线路的特点主要包括以下几个方面：1. 器件的尺寸和结构对电路性能影响显著，需要进行精细化设计和工艺。

2. 信号传输中存在大量的反射和损耗，需要采用返波抑制和匹配技术来提高传输效率和信号质量。

3. 线路的电磁兼容性问题更为突出，需要进行屏蔽和抗干扰设计。

4. 信号时延和相位误差对系统性能有较大的影响，需要进行相位同步和时延补偿等技术处理。

二、分类根据其应用领域和特点，高频电子线路可以分为不同的分类，其中主要包括以下几类：1. 射频线路射频线路主要用于高频通信和无线电技术中，其特点是工作频率在几十MHz至数GHz范围内，需要采用匹配、滤波、放大、混频等技术来实现信号的调制、解调、传输和放大。

射频线路所用的器件包括晶体管、二极管、集成电路等。

2. 微波线路微波线路是指工作频率在数十GHz至数百GHz范围内的电子线路，是雷达、卫星、电视等高速通信系统的核心部件之一。

微波线路需要采用宽带、低损耗、高阻抗、稳定性好的器件和材料，如微带线、同轴线、波导等。

3. 毫米波线路毫米波线路是指工作频率在数百GHz至数千GHz范围内的电子线路，主要用于高速通信、毫米波雷达、太阳能辐射测量等领域。

毫米波线路需要采用特殊的器件和制备工艺，如基于硅基集成电路的器件和图案化的微波印刷技术。

三、常用器件1. 晶体管晶体管是高频电子线路中应用最广泛的器件之一，可用于放大、调制、解调、混频等应用。

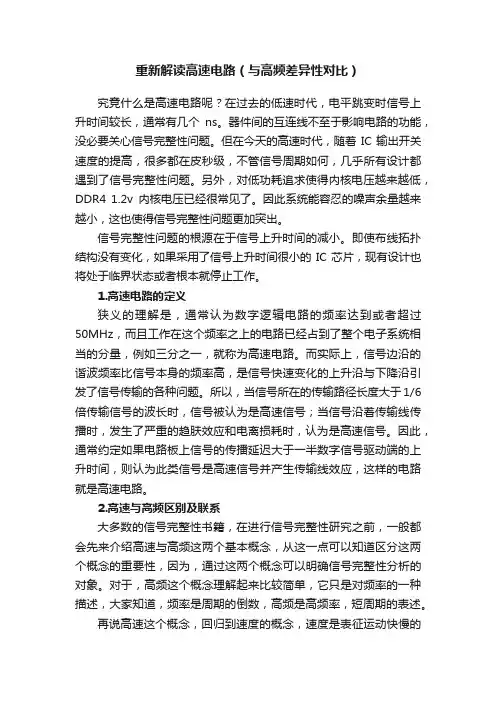

重新解读高速电路（与高频差异性对比）究竟什么是高速电路呢？在过去的低速时代，电平跳变时信号上升时间较长，通常有几个ns。

器件间的互连线不至于影响电路的功能，没必要关心信号完整性问题。

但在今天的高速时代，随着IC输出开关速度的提高，很多都在皮秒级，不管信号周期如何，几乎所有设计都遇到了信号完整性问题。

另外，对低功耗追求使得内核电压越来越低，DDR4 1.2v内核电压已经很常见了。

因此系统能容忍的噪声余量越来越小，这也使得信号完整性问题更加突出。

信号完整性问题的根源在于信号上升时间的减小。

即使布线拓扑结构没有变化，如果采用了信号上升时间很小的IC芯片，现有设计也将处于临界状态或者根本就停止工作。

1.高速电路的定义狭义的理解是，通常认为数字逻辑电路的频率达到或者超过50MHz，而且工作在这个频率之上的电路已经占到了整个电子系统相当的分量，例如三分之一，就称为高速电路。

而实际上，信号边沿的谐波频率比信号本身的频率高，是信号快速变化的上升沿与下降沿引发了信号传输的各种问题。

所以，当信号所在的传输路径长度大于1/6倍传输信号的波长时，信号被认为是高速信号；当信号沿着传输线传播时，发生了严重的趋肤效应和电离损耗时，认为是高速信号。

因此，通常约定如果电路板上信号的传播延迟大于一半数字信号驱动端的上升时间，则认为此类信号是高速信号并产生传输线效应，这样的电路就是高速电路。

2.高速与高频区别及联系大多数的信号完整性书籍，在进行信号完整性研究之前，一般都会先来介绍高速与高频这两个基本概念，从这一点可以知道区分这两个概念的重要性，因为，通过这两个概念可以明确信号完整性分析的对象。

对于，高频这个概念理解起来比较简单，它只是对频率的一种描述，大家知道，频率是周期的倒数，高频是高频率，短周期的表述。

再说高速这个概念，回归到速度的概念，速度是表征运动快慢的物理量，在物理学里是位移对时间的微分，也就dS/dt。

同样可以应用在电路中指的是，电位移对时间的微分，表征为电压变化的快慢，也就dV/dt，通常我们会表述为上升时间。

电路板设计中的规范与要点电路板（PCB）是现代电子设备中不可或缺的组成部分，它承载着电子器件及其连接的电路。

一个好的电路板设计不仅能提升电子设备的性能，还能提高生产效率和可靠性。

本文将详细介绍电路板设计中的规范与要点。

一、电路板设计规范1.尺寸规范：- 根据电子设备的实际需求确定电路板的尺寸。

- 考虑电子设备的安装空间和限制，确保电路板能够与其他组件和外壳完美契合。

2.层次规范：- 根据电路板的功能和复杂程度确定板层数。

- 单面板只有顶层为铜质层，双面板有顶层和底层，多层板则有更多内层。

- 多层板设计能提供更好的电气性能和信号完整性。

3.走线规范：- 根据电路板功能，划分信号线、电源线和地线，并设定规范的走线规则。

- 信号线和电源线应尽量分开，减少干扰。

- 地线应宽且密集，用于提供电路的参考电压，减小传输噪音。

4.元件布局规范：- 将元件分组，并按照功能和信号流向进行布局。

- 避免元件相互干扰，尽量减小距离和交叉点。

- 确保足够的通风空间，避免元件过热。

5.丝印规范：- 在电路板上标注元件的引脚标号、元件名称和极性。

- 丝印应与焊盘有一定的间隔，避免干扰焊接。

二、电路板设计要点1.规划电源线和地线：- 电源线应足够宽，以确保电路中元件能够获取稳定的供电电压。

- 地线应在整个电路板上提供良好的连接，减少噪声干扰。

2.阻抗匹配：- 考虑信号传输的速度、频率和距离，根据规格书中的指导要求，合理设计走线和控制阻抗。

- 使用电气规则检查工具，确保设计中的阻抗匹配问题最小化。

3.信号完整性：- 使用差分信号来减少传输线上的干扰。

- 使用适当的信号层和接地层相结合，减小信号返回路径。

4.高频和高速信号处理：- 使用走线规则，减少信号线长度和干扰。

- 适当使用电容、电感和阻尼器来衰减高频信号和抑制回波。

5.元件布局：- 确保元件之间的间距和方向，以便于焊接和维护。

- 避免元器件之间的干扰，尽量减少噪声。

6.热管理：- 为高功耗元件设计适当的散热器和散热路径。

灵魂拷问：高频一定是高速吗？
“高频”与“高速”在工程应用中常常作为同一个词来理解，即：快
天下武功，无坚不破，唯快不破！然而实际上，高频与高速两个概念有共性也有异性，虽然我们日常沟通中，往往混用这两个词，但是对于每个词背后的物理意义及其差别，还是要区分开的。

灵魂拷问问：1Khz的方波信号是高速信号吗？
1. 高速
高速是时域评估的，主要是针对数字信号，我们不能只看信号本身的频率，应该重点关注信号的跳变的上升沿，高速信号是针对信号的上升沿而言的，哪怕只有1Khz的方波，如果它的上升沿很窄，那么它也会变成高速信号。

上升沿越快，就认为信号越快，就有必要处理好阻抗控制。

2. 高频
而高频信号是从频域角度考虑，主要针对模拟小信号，指的是信号本身的频率，频谱中频率最高的分量即为信号的频带。

对于模拟信号就要选择高带宽的器件了。

3. 共性
通常我们把高速信号的带宽定义为0.35/Tr，Tr为上升沿时间。

比如对于频率为1Hz的低频方波信号，如果上升沿只有1ns，0.35/1ns = 350Mhz，频率为1Hz的方波带宽就达到了350Mhz。

此时又是从频域的角度看高速信号。

高速和高频二者既有共性，也有差异，要具体信号具体看待。

高频电路原理与分析高频电路是指工作频率在几十千赫至数百兆赫之间的电路，它在现代通信、雷达、无线电、微波等领域有着广泛的应用。

高频电路的设计和分析需要深入理解其原理和特性，本文将从高频电路的基本原理入手，对其进行深入的分析和探讨。

首先，高频电路的特点是频率高、波长短，因此电路中的电感、电容等元件的特性会有所不同。

在高频电路中，电感的自感和互感会对电路的性能产生显著影响，因此需要对电感的特性进行深入的分析。

同时，高频电路中的电容也需要特别注意，因为电容在高频下会产生电感和电阻，这些特性会对电路的稳定性和性能产生影响。

其次，对于高频电路的分析，需要考虑传输线理论的应用。

传输线在高频电路中起着至关重要的作用，它可以有效地传输高频信号，并且能够减小信号的衰减和失真。

因此，对传输线的特性和参数进行准确的分析，对于设计高频电路至关重要。

另外，高频电路中的放大器设计也是一个重要的方面。

在高频电路中，放大器的设计需要考虑到频率响应、噪声系数、稳定性等因素，因此对于放大器的分析和设计是高频电路中的关键问题之一。

在高频电路中，滤波器的设计也是一个重要的方面。

滤波器可以对信号进行频率的选择性处理，因此在高频电路的设计中，滤波器的选择和设计需要特别注意。

最后，对于高频电路的分析和设计，需要充分考虑电路中的各种非线性效应。

在高频电路中，非线性效应会对电路的性能产生显著影响，因此需要对非线性效应进行深入的分析和研究。

综上所述，高频电路的原理与分析涉及到电感、电容、传输线、放大器、滤波器、非线性效应等多个方面，需要系统地进行深入研究和分析。

只有深入理解高频电路的原理和特性，才能够设计出稳定性能优异的高频电路。

希望本文对高频电路的原理与分析能够给读者带来一些帮助，谢谢！（字数，701）。

高频电路原理高频电路原理是电子工程领域中的重要内容之一，主要研究高频电路的基本原理、设计方法、分析技巧以及应用等方面。

随着无线通信和雷达技术的发展，高频电路的应用越来越广泛。

本文将从高频电路的基本原理、设计方法和典型应用等方面进行介绍。

高频电路的基本原理高频电路是指频率高于几十千赫兹的电路，其特点是电路元件尺寸小、电路板布局复杂、信号传输速度快等。

因此，高频电路的设计和实现需要掌握一些基本原理。

首先是传输线理论。

高频信号在传输过程中会出现反射、耦合等现象，传输线理论可以用来描述这些现象。

传输线理论主要包括特性阻抗、传输线长度、反射系数、驻波比等概念，掌握这些概念对于高频电路的设计和分析非常重要。

其次是射频放大器的设计。

射频放大器是高频电路中最常见的电路之一，其主要作用是将输入信号放大到一定的电平。

射频放大器的设计需要考虑增益、稳定性、噪声系数等因素。

其中，稳定性是射频放大器设计中最为重要的因素之一，稳定性差的射频放大器会出现自激振荡等问题。

最后是滤波器设计。

滤波器是高频电路中常用的电路之一，其主要作用是将信号中的某些频率成分滤掉或保留下来。

滤波器的设计需要考虑通带、阻带、截止频率等因素。

对于一些需要频率选择的应用，如收音机、电视机等，滤波器的设计尤为重要。

高频电路的设计方法高频电路的设计方法包括仿真和实验两种方法。

仿真是在计算机上对电路进行仿真分析，可以快速得到电路性能参数，但是不同仿真软件对电路性能参数的计算结果可能存在差异。

实验是在实际电路中对电路进行测试，可以得到更加准确的电路性能参数，但需要耗费大量时间和成本。

在高频电路的仿真中，常用的软件有ADS、CST、HFSS等。

这些软件可以进行电磁场仿真、电路仿真、参数优化等。

其中，ADS是一款常用的射频电路仿真软件，它可以进行电路仿真、系统仿真、EM仿真等，被广泛应用于射频电路设计中。

在高频电路的实验中，需要使用一些特殊的测试仪器，如网络分析仪、频谱分析仪、信号源等。

高频电路知识点总结一、高频电路的基本概念高频电路是指工作频率在几百千赫兹至数吉赫兹范围内的电路，它们通常用于射频（射频）系统、通信系统、雷达系统等。

由于高频电路的工作频率很高，因此其特性和设计方法与低频电路有很大不同。

1、高频电路的特点（1）电压和电流的传输速度加快；（2）传输线的长度和电路尺寸相对较小；（3）传输线的电磁波特性需要考虑；（4）电缆损耗增大。

2、高频电路的设计要求（1）降低传输线的损耗；（2）减小串扰和反射；（3）提高电路的灵敏度和抗干扰能力；（4）提高电路的稳定性和可靠性。

二、高频电路的传输线在高频电路中，传输线的特性对系统的性能有着很大的影响，因此设计者需要充分了解和掌握传输线的特性。

1、传输线的特性（1）阻抗：传输线的特性阻抗随着工作频率的增加而改变，这意味着在高频电路中必须考虑传输线的阻抗匹配问题。

（2）传输速度：高频信号在传输线中的传输速度快于低频信号。

（3）色散：高频信号在传输线中会产生色散现象，导致不同频率的信号传播速度不同，需要进行补偿。

（4）损耗：传输线在高频下的损耗较大，特别是在微带线和同轴电缆中。

2、常见的传输线类型（1）同轴电缆：同轴电缆主要用于高频射频信号的传输，具有较好的屏蔽性能和抗干扰能力。

（2）微带线：微带线是常用的高频信号传输线路，其制作工艺简单、成本低廉、尺寸小，适合集成在集成电路板中。

（3）双平行线：双平行线具有低损耗和较高的阻抗稳定性，广泛应用于高频功率放大器和滤波器中。

三、高频电路的元件在高频电路中，元件的性能会影响整个电路的性能，因此需要选择合适的元件进行设计和应用。

1、适用于高频电路的元件（1）电阻器：在高频电路中，电阻器的频率响应特性、串扰和噪声等特性需要特别考虑，因此需要选择适合高频的电阻器进行应用。

（2）电容器：高频电路中常用的电容器包括表面贴装电容器、金属层电容器等，它们具有较小的等效串联电感和等效串联电阻，适合高频电路的应用。

什么是高速电路？什么是信号算高速？
随着现代芯片技术的发展，器件集成度大幅度提升，各类数字器件的工作频率也越来越高，信号沿已经可以达到纳秒级别甚至更小。

数百兆赫兹(MHz)甚至吉赫兹(GHz)的高速信号对于设计者而言，需要考虑在低频电路设计中所不需要考虑的信号完整性(Signal Integrity)问题。

这其中包括延时、反射、串扰、同步开关噪声(SSN)、电磁兼容性(EMC)。

然而，高速电路是什么，什么信号才属于高速信号？这是笔者曾在一次面试中被问到过的一个问题，当时脑袋中迅速闪过图像数据处理、音频处理等设计，但是如何定义所谓的“高速”却一下子想不出来如何定义这个基本概念。

高速电路：数字逻辑电路的频率达到或超过50MHz，而且工作在这个频率之上的电路占整个系统的1/3以上，就可以称其为高速电路高速信号：如果线传播延时大于数字信号驱动端上升时间的1/2，则可以认为此类信号是高速信号
与信号本身的频率相比，信号边沿的谐波频率更高，信号快速变化的跳变(上升沿或下降沿)可能引发信号传输的非预期结果。

如果传输时间大于上升或下降时间的1/2，那么信号在改变状态之后，来自接收
端的反射信号将到达驱动端，若该反射信号很强，叠加的波形就有可能改变逻辑状态。

以Tr表示信号上升时间，Tpd表示信号线传播延时，
若Tr > 4Tpd，则信号落在安全区域；
若2Tpd < Tr < 4Tpd，则信号落在不确定区域；
若Tr ≤ 2Tpd，则信号将落在问题区域。

当信号属于高速信号时，应该使用高速信号布线方法进行PCB设计。

END。
