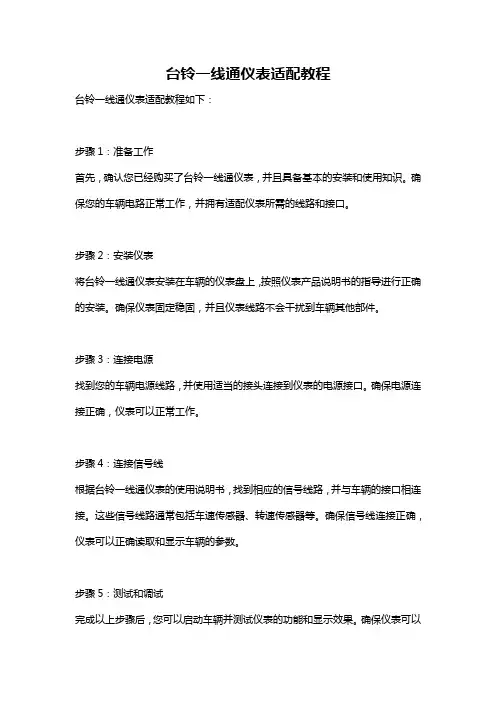

台铃一线通仪表适配教程
台铃一线通仪表适配教程如下:
步骤1:准备工作
首先,确认您已经购买了台铃一线通仪表,并且具备基本的安装和使用知识。
确保您的车辆电路正常工作,并拥有适配仪表所需的线路和接口。
步骤2:安装仪表
将台铃一线通仪表安装在车辆的仪表盘上,按照仪表产品说明书的指导进行正确的安装。
确保仪表固定稳固,并且仪表线路不会干扰到车辆其他部件。
步骤3:连接电源
找到您的车辆电源线路,并使用适当的接头连接到仪表的电源接口。
确保电源连接正确,仪表可以正常工作。
步骤4:连接信号线
根据台铃一线通仪表的使用说明书,找到相应的信号线路,并与车辆的接口相连接。
这些信号线路通常包括车速传感器、转速传感器等。
确保信号线连接正确,仪表可以正确读取和显示车辆的参数。
步骤5:测试和调试
完成以上步骤后,您可以启动车辆并测试仪表的功能和显示效果。
确保仪表可以
准确地读取车辆的参数,并且显示正常。
步骤6:其他设置
根据需要,您可能还需要进行其他设置,如调整仪表的亮度、声音等。
根据台铃一线通仪表的使用说明书,进行相应的设置。
总结:
以上就是台铃一线通仪表的适配教程,按照上述步骤进行安装和连接,您就可以顺利地使用台铃一线通仪表,并享受其提供的功能和便利。
如果遇到问题,建议您参考产品说明书或联系厂家提供的技术支持。

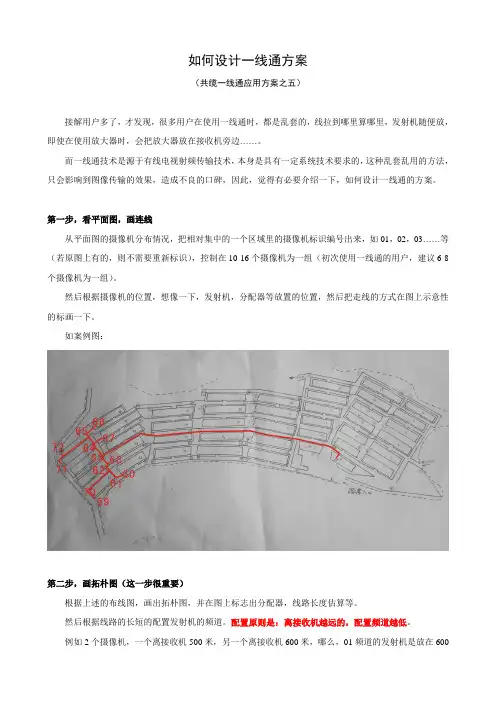

如何设计一线通方案(共缆一线通应用方案之五)接解用户多了,才发现,很多用户在使用一线通时,都是乱套的,线拉到哪里算哪里,发射机随便放,即使在使用放大器时,会把放大器放在接收机旁边……。
而一线通技术是源于有线电视射频传输技术,本身是具有一定系统技术要求的,这种乱套乱用的方法,只会影响到图像传输的效果,造成不良的口碑,因此,觉得有必要介绍一下,如何设计一线通的方案。
第一步,看平面图,画连线从平面图的摄像机分布情况,把相对集中的一个区域里的摄像机标识编号出来,如01,02,03……等(若原图上有的,则不需要重新标识),控制在10-16个摄像机为一组(初次使用一线通的用户,建议6-8个摄像机为一组)。
然后根据摄像机的位置,想像一下,发射机,分配器等放置的位置,然后把走线的方式在图上示意性的标画一下。
如案例图:第二步,画拓朴图(这一步很重要)根据上述的布线图,画出拓朴图,并在图上标志出分配器,线路长度估算等。
然后根据线路的长短的配置发射机的频道。
配置原则是:离接收机越远的,配置频道越低。
例如2个摄像机,一个离接收机500米,另一个离接收机600米,哪么,01频道的发射机是放在600米的摄像机旁边,而02频道的发射机则放在500米的摄像机旁边。
(当然,这也不是绝对的,如果相差三五十米的距离,就没必要死咬着谁先谁后,只是相差较远时,必须注意一下。
)上述案例的拓朴图:第三步,估算电平值拓朴图做出来后,每个摄像机旁边都配置好发射机,分配器使用情况也一目了然了,这时候,我们需要初步估算一下电平,看是否达到接收机的要求。
估算电平的方法是按照从01频道,02频道…..一直到最后一个频道,每个频道进行列表估算。
通过查表(说明书后面有各个频道在不同线材上的损耗值表,分配器的损耗值表),找出每个频道在线材损耗与分配器损耗后进行核算,所剩余的电平数,看是否达到要求。
(单路接收机要求65DB;4路接收机要求70-80DB;8路接收机要求75-85DB;16路接收机要求80-90DB。
一线通(共缆)设备说明书一线通(共缆)介绍OURCOM奥康一线通(共缆)监控设备是专门针对视频监控而研发生产的,它利用可靠的有线电视网络传输技术来进行视频监控信号的传输。
OURCOM奥康一线通(共缆)监控系统具有抗干扰能力强、传输距离远、布线容易、价格低廉等许多优点。
采用一线通(共缆)监控的传输设备,可以将多路监控信号远传到几公里甚至更远,而且,传输图像的质量可以与光端机媲美,图像质量可达到4级以上,其明显的优势:1)传输距离远、传输质量高由于在OURCOM奥康一线通(共缆)发射器中采用了先进的处理中频处理、上变频技术,极好地补偿了高频同轴电缆对视频信号幅度的衰减以及不同频率间的衰减差,保持了原始图像的亮度和色彩以及实时性,在传输距离达到几公里或更远时,图像信号基本无失真。
若采用中继高频放大的方式传输距离会达到几十公里。
2)布线简单、线缆利用率高一条同轴电缆可传送十多路监控信号。
布线组合不拘一格,可以采用总线、树型、星型多种结构将多点图像、控制集成一根电缆总线双向传输。
一线通(共缆)监控传输系统充分利用线缆资源空间,使布线结构大大简化,而且大大降低了布线成本及施工费用。
利用这套系统可以体会到一百多个监控点利用几根线传输带给您的便利,同时维护量及费用也骤然缩减。
3)强抗干扰、适用广泛载波高频传输方式能有效抑制共模干扰和电磁干扰,即使在电厂、煤矿等电磁环境恶劣环境也能保证图像质量。
4)扩充简单,平滑升级总线拓扑的结构,无须单独布线,临时增加摄像点时,仅需要添加一套一线通(共缆)设备及数十米的线材,不需要重新布线,涉及到庞大的施工费用及时间花费,就近处添加到主干线上即完成。
例如,原来一个20路的监控系统,需要监时添加3个摄像点,传统的作法,起码要花费三五天重新布线套管,而且,耗时耗功,而使用一线通(共缆)设备,估计1天时间就可以完成。
一线通(共缆)原理OURCOM奥康一线通(共缆)监控设备是根据有线电视的宽频传输原理研究开发的设备。
共缆一线通快速安装指导1、布线线型:同轴电缆,SYWV或SYV均可,其中轴跟丝网都是纯铜的SYWV线材性能最好。
在SYWV线材中有一类铜包钢或铜包铝线材,性价比高,使用在共缆一线通中较为常见。
线芯:中心铀为应为单股铜芯,不要使用多条铜丝扭成的铜芯。
多股芯的传输距离不到单芯的30%。
丝网:建议使用96编丝网,最低不要低于64编。
主干:建议使用SYWV系列75-7为主干线,分支线采用75-5线。
若传输距离不远(一般在300米内),主干亦可采用75-5线。
2、发射机安装顺序离接收机最远的地方,使用频道数最低的发射机,例如1频道;离接收机最近的地方,使用频道数最高的发射机,例如16频道。
原因:频道越低,衰减越少,传输距离越远,应放置在最远的位置上。
3、信号混合使用分配器或分支器频道信号之间的混合,或并入主干线,一定要使用分配器或分支器,不能直接焊接或使用三通连接,否则会出现图像模糊或是重影。
因为分配器与分支器共同点是都有较高的隔离度,能有效抑制相邻频道的相互影响,所以都可以使用在信号混合上。
分配器与分支器不同点是进口与出口的衰减值不一样。
分配器是IN口与OUT口之间的衰减值是一样的,而分支器中IN口与OUT口之间衰减值比分配器小一点,而BR口与OUT口之间的衰减值非常大(注意,IN口或是BR口都是相对于OUT口而言,BR 口与IN口之间不成关系)。
所以分支器也可用于强制降电平的作用。
两者使用的位置要根据现场环境决定,一般来说,共缆一线通在较远的地方会使用分配器,靠近放大器或是接收机时,会使用分支器来把近处的发射机的电平强制降下来,以实现电平均衡。
注意接线时分配器与分支器的接头位置:分配器:从发射机出来的线及最远处过来的主干线都接在OUT口上,而连接接收机的主干线是接到IN口上。
分支器:从发射机出来的线是接在BR口上,最远处发射机的主干线是接收OUT口上,连接接收机的主干线是接在IN口上。
混合器:从发射机出来的线及最远处过来的主干线都接在IN口上,而连接接收机的主干线是接到OUT 口上。

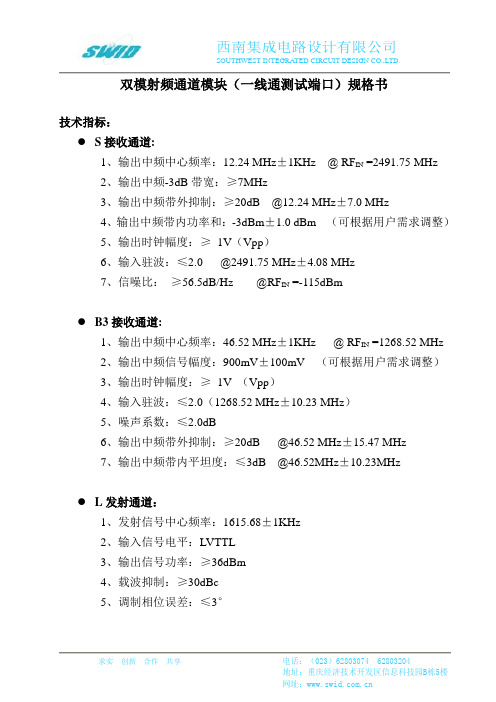

西南集成电路设计有限公司SOUTHWEST INTEGRA TED CIRCUIT DESIGN CO.,LTD.双模射频通道模块(一线通测试端口)规格书技术指标:●S接收通道:1、输出中频中心频率:12.24 MHz±1KHz @ RF IN =2491.75 MHz2、输出中频-3dB带宽:≥7MHz3、输出中频带外抑制:≥20dB @12.24 MHz±7.0 MHz4、输出中频带内功率和:-3dBm±1.0 dBm (可根据用户需求调整)5、输出时钟幅度:≥1V(Vpp)6、输入驻波:≤2.0 @2491.75 MHz±4.08 MHz7、信噪比:≥56.5dB/Hz @RF IN =-115dBm●B3接收通道:1、输出中频中心频率:46.52 MHz±1KHz @ RF IN =1268.52 MHz2、输出中频信号幅度:900mV±100mV (可根据用户需求调整)3、输出时钟幅度:≥1V (Vpp)4、输入驻波:≤2.0(1268.52 MHz±10.23 MHz)5、噪声系数:≤2.0dB6、输出中频带外抑制:≥20dB @46.52 MHz±15.47 MHz7、输出中频带内平坦度:≤3dB @46.52MHz±10.23MHz●L发射通道:1、发射信号中心频率:1615.68±1KHz2、输入信号电平:LVTTL3、输出信号功率:≥36dBm4、载波抑制:≥30dBc5、调制相位误差:≤3°●测试端口说明:1、发射输出功率:≥0dBm。
2、测试端口可以馈出功放发射使能信号。
3、测试端口外接有源天线,LNA增益要求40±5dB效果最佳。
●工作温度范围:-40~70℃模块外形尺寸以及引脚标识:公差:±0.2mm图1 模块外形尺寸说明:1,射频接口:SMP-JYD4G 西安艾力特电子实业有限公司2,中频接口:1.27mm双排插针对应客户端:1.27mm排母(配套提供)模块引脚定义:图2引脚标识以及定义注:1、V CC3V3-B3、V CC3V3-RD的+3.3V电源纹波越小越好,必须由LDO提供,电流能力请分别按220mA设计;发射功放5V电源电流能力请按3.2 A设计;TXEN_TX和TXEN_PA建议采用两个I/O脚控制,TXEN_PA后TXEN_TX 信号1mS以上。

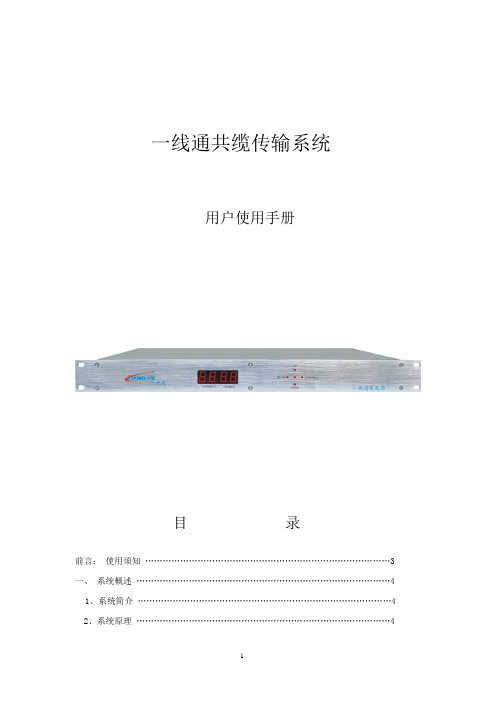

一线通共缆传输系统用户使用手册目录前言:使用须知 (3)一、系统概述 (4)1、系统简介 (4)2、系统原理 (4)3、系统组成 (4)4、系统特性 (4)5、系统拓扑图 (5)二、系统设备操作说明 (6)1、集成器系列构成及用法 (6)2、控制主机系列构成及用法 (9)3、报警器系列构成及用法 (11)4、综合器系列构成及用法 (13)5、插入器、混合器构成及用法 (14)6、均衡器构成及用法 (17)7、射频F端头的制作 (19)三、系统安装调试方法 (20)四、常见问题及处理方法 (21)附页 (23)1、 RS-485接线端子接口定义 (23)2、综合器在线缆传输中的百米/损耗表 (23)前言:使用须知首先感谢您使用一线通共缆传输系统!为了确保设备的安全使用并且获得满意的使用性能,延长系统设备的使用寿命,在安装操作设备之前,请您仔细阅读本使用手册!1、清点设备及附件当您收到本系统设备时,请根据包装箱内的设备清单进行清点。
2、系统设备安装请根据监控点的具体分布情况,参考设备说明,合理搭配及正确连接一线通共缆传输设备,必要时请咨询当地的经销商或生产商。
3、注意事项◆在系统设备安装调试前,请仔细确认提供的电源,以满足设备的要求。
◆在清洁设备之前,请将电源插头从插座上拔掉,然后用湿抹布擦干净,请注意不能使用液体或喷雾式清洁剂。
◆请不要在有水或潮湿的地方放置产品。
◆请将产品放置在安全,牢固的地方。
必要时,请询问本产品的经销商或生产商。
◆为保证设备的正常运行,请勿将产品放在靠近热源的地方,除非配有专门的通风散热设备,或按照生产商的建议进行。
◆防止让任何性质的固体、液体进入产品内部,以免造成接近高压或零件短路而引起火灾或触电。
◆请不要试图拆开产品外壳进行维修,以免遇到触电或其它危险。
需要拆开产品外壳时,应请专业的技术人员进行。
◆当需要更换零部件时,必须请维修技术员进行,更换的零件必须是由本产品经销商或生产商提供或与原来零件有相同特性的零件。

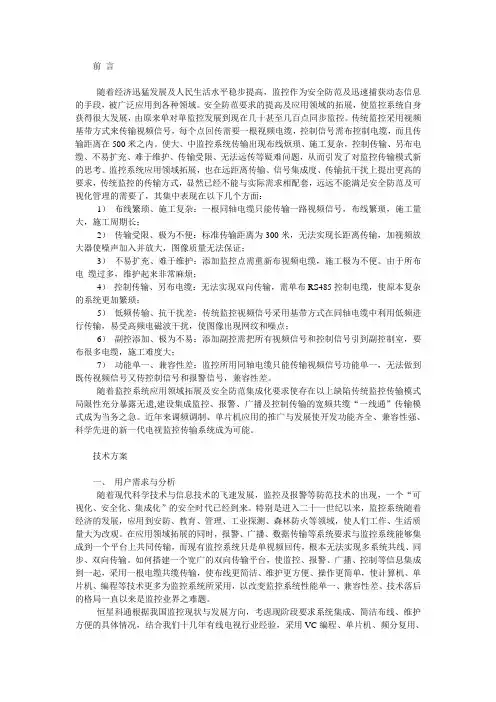

前言随着经济迅猛发展及人民生活水平稳步提高,监控作为安全防范及迅速捕获动态信息的手段,被广泛应用到各种领域。
安全防范要求的提高及应用领域的拓展,使监控系统自身获得很大发展,由原来单对单监控发展到现在几十甚至几百点同步监控。
传统监控采用视频基带方式来传输视频信号,每个点回传需要一根视频电缆,控制信号需布控制电缆,而且传输距离在500米之内。
使大、中监控系统传输出现布线烦琐、施工复杂,控制传输、另布电缆、不易扩充、难于维护、传输受限、无法远传等疑难问题,从而引发了对监控传输模式新的思考。
监控系统应用领域拓展,也在远距离传输、信号集成度、传输抗干扰上提出更高的要求,传统监控的传输方式,显然已经不能与实际需求相配套,远远不能满足安全防范及可视化管理的需要了,其集中表现在以下几个方面:1)布线繁琐、施工复杂:一根同轴电缆只能传输一路视频信号,布线繁琐,施工量大,施工周期长;2)传输受限、极为不便:标准传输距离为300米,无法实现长距离传输,加视频放大器使噪声加入并放大,图像质量无法保证;3)不易扩充、难于维护:添加监控点需重新布视频电缆,施工极为不便。
由于所布电缆过多,维护起来非常麻烦;4)控制传输、另布电缆:无法实现双向传输,需单布RS485控制电缆,使原本复杂的系统更加繁琐;5)低频传输、抗干扰差:传统监控视频信号采用基带方式在同轴电缆中利用低频进行传输,易受高频电磁波干扰,使图像出现网纹和噪点;6)副控添加、极为不易:添加副控需把所有视频信号和控制信号引到副控制室,要布很多电缆,施工难度大;7)功能单一、兼容性差:监控所用同轴电缆只能传输视频信号功能单一,无法做到既传视频信号又传控制信号和报警信号,兼容性差。
随着监控系统应用领域拓展及安全防范集成化要求使存在以上缺陷传统监控传输模式局限性充分暴露无遗,建设集成监控、报警、广播及控制传输的宽频共缆“一线通”传输模式成为当务之急。
近年来调频调制、单片机应用的推广与发展使开发功能齐全、兼容性强、科学先进的新一代电视监控传输系统成为可能。

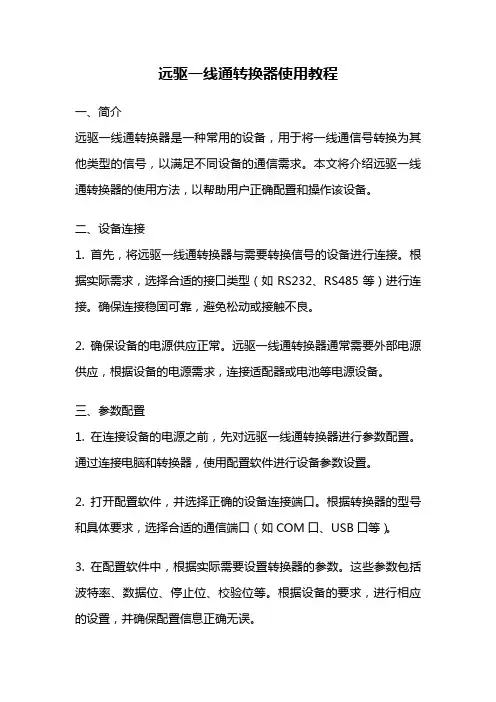

远驱一线通转换器使用教程一、简介远驱一线通转换器是一种常用的设备,用于将一线通信号转换为其他类型的信号,以满足不同设备的通信需求。
本文将介绍远驱一线通转换器的使用方法,以帮助用户正确配置和操作该设备。
二、设备连接1. 首先,将远驱一线通转换器与需要转换信号的设备进行连接。
根据实际需求,选择合适的接口类型(如RS232、RS485等)进行连接。
确保连接稳固可靠,避免松动或接触不良。
2. 确保设备的电源供应正常。
远驱一线通转换器通常需要外部电源供应,根据设备的电源需求,连接适配器或电池等电源设备。
三、参数配置1. 在连接设备的电源之前,先对远驱一线通转换器进行参数配置。
通过连接电脑和转换器,使用配置软件进行设备参数设置。
2. 打开配置软件,并选择正确的设备连接端口。
根据转换器的型号和具体要求,选择合适的通信端口(如COM口、USB口等)。
3. 在配置软件中,根据实际需要设置转换器的参数。
这些参数包括波特率、数据位、停止位、校验位等。
根据设备的要求,进行相应的设置,并确保配置信息正确无误。
4. 点击确认按钮,将参数保存到转换器中。
配置软件会自动将参数写入转换器的内部存储器中,以确保设备在断电后仍能正常工作。
四、设备测试1. 在完成参数配置后,断开电脑与转换器的连接,将转换器与目标设备进行连接。
2. 打开目标设备,确保设备的电源供应正常。
根据设备的通信协议和要求,进行相应的操作。
3. 监视设备的工作状态。
通过观察设备的指示灯或屏幕显示,判断设备是否正常工作。
如果设备无法正常工作,可以通过检查连接和参数配置等步骤进行排除故障。
五、故障排除1. 如果设备无法正常工作,首先检查连接是否正确。
确保设备之间的连接稳固可靠,避免接触不良或松动。
2. 检查参数配置是否正确。
重新连接转换器和电脑,使用配置软件检查参数设置是否与设备要求一致。
3. 检查设备的电源供应。
确保设备的电源供应正常,电池电量充足或适配器工作正常。

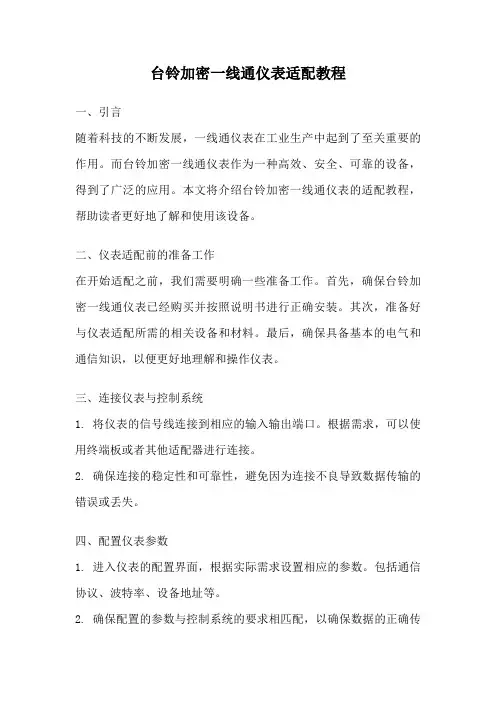

台铃加密一线通仪表适配教程一、引言随着科技的不断发展,一线通仪表在工业生产中起到了至关重要的作用。
而台铃加密一线通仪表作为一种高效、安全、可靠的设备,得到了广泛的应用。
本文将介绍台铃加密一线通仪表的适配教程,帮助读者更好地了解和使用该设备。
二、仪表适配前的准备工作在开始适配之前,我们需要明确一些准备工作。
首先,确保台铃加密一线通仪表已经购买并按照说明书进行正确安装。
其次,准备好与仪表适配所需的相关设备和材料。
最后,确保具备基本的电气和通信知识,以便更好地理解和操作仪表。
三、连接仪表与控制系统1. 将仪表的信号线连接到相应的输入输出端口。
根据需求,可以使用终端板或者其他适配器进行连接。
2. 确保连接的稳定性和可靠性,避免因为连接不良导致数据传输的错误或丢失。
四、配置仪表参数1. 进入仪表的配置界面,根据实际需求设置相应的参数。
包括通信协议、波特率、设备地址等。
2. 确保配置的参数与控制系统的要求相匹配,以确保数据的正确传输和解析。
五、测试仪表功能1. 在适配完成后,进行仪表功能测试,确保仪表能够正常工作。
2. 检查仪表的各项指标是否符合要求,如温度、压力等。
3. 如果发现异常情况,及时进行排查和修复,确保仪表正常工作。
六、优化设置1. 根据实际使用情况和需求,对仪表进行进一步的优化设置。
如调整采样频率、报警阈值等。
2. 不断监测和调整仪表的工作状态,确保其在最佳状态下运行。
七、故障排除1. 如果在使用过程中遇到故障,首先查看仪表的故障代码和报警信息,根据说明书进行初步判断。
2. 根据排除故障的步骤逐步进行排查,如检查电源供应是否稳定、信号线是否连接正确等。
3. 如果无法解决故障,及时与台铃客服联系,寻求技术支持和解决方案。
八、总结通过以上步骤,我们可以完成台铃加密一线通仪表的适配工作。
适配后的仪表能够与控制系统正常通信,并能够准确地采集和传输数据。
在使用过程中,我们需要不断优化设置和进行故障排除,以确保仪表的稳定运行。
一线通共缆传输系统简介深圳市秋田科技有限公司1. 公司简介深圳秋田科技有限公司是一家专业提供整套安全防范系统解决方案的高科技安防公司。
在中国安防业不断发展,现代技术日新月异的今天,秋田科技始终以超前的技术,优质的售后服务,出色的管理和独树一帜的产品推动着安防行业的发展,保证了国内大多数行业用户对安全防范的全方位需求。
公司总部设在深圳市,现有员工102人, 70%的员工为大专及以上学历。
现在上海、杭州、南京、武汉、济南、成都、沈阳、郑州、石家庄、海口等地区都设有直属分支机构。
经过五年的稳健发展,秋田科技现已成长为一家注重信誉、研发和服务,以产品品质为企业生存之本,实力雄厚的安防行业知名品牌企业。
公司一直本着诚信、互惠、发展的原则,与客户充分沟通,及时了解客户的各种需求,不断改进和完善自身的服务体系。
为此,秋田科技组建了实力强大的技术服务中心,并定期聘请资深企业管理专家和行业产品专家对公司员工进行培训,不断提升企业的管理水平和员工的综合素质。
公司产品广泛应用于以下各种领域:住宅小区、公安110系统、银行、高速公路、航空安防、文博系统、医疗科技、电力系统、部队建设等,并赢得了广泛的赞誉。
公司将始终秉承“永续经营,品牌营销”的经营理念,持续引进全球一流技术,响应发展潮流,创新并源源不断地把国际新技术和新产品奉献给广大客户,从而为客户提供极具竞争优势的整套安全防范系统解决方案。
未来的秋田科技将是“集研发、生产、销售及国外品牌代理为一体的国内安防业著名品牌”。
2. 监控系统几种传输方式比较随着科技的进步和经济的发展带来了整个社会生活水平的提高,人们生活不再仅仅局限于传统的衣、食、住、行,对周围的居住环境及环境安全越来越重视,安全技术防范作为保护人民生命和财产的重要工具也越来越被广大消费者所重视。
闭路电视监控系统作为安全防范系统最基本、最重要的可视化防范与管理工具从而得到了广泛的应用与发展。
实践证明闭路监控为主的多种技术防范结合的系统是预防和制止犯罪最为有效的措施。
一线通共缆传输系统用户使用手册目录前言:使用须知 (3)一、系统概述 (4)1、系统简介 (4)2、系统原理 (4)3、系统组成 (4)4、系统特性 (4)5、系统拓扑图 (5)二、系统设备操作说明 (6)1、集成器系列构成及用法 (6)2、控制主机系列构成及用法 (9)3、报警器系列构成及用法 (11)4、综合器系列构成及用法 (13)5、插入器、混合器构成及用法 (14)6、均衡器构成及用法 (17)7、射频F端头的制作 (19)三、系统安装调试方法 (20)四、常见问题及处理方法 (21)附页 (23)1、 RS-485接线端子接口定义 (23)2、综合器在线缆传输中的百米/损耗表 (23)前言:使用须知首先感谢您使用一线通共缆传输系统!为了确保设备的安全使用并且获得满意的使用性能,延长系统设备的使用寿命,在安装操作设备之前,请您仔细阅读本使用手册!1、清点设备及附件当您收到本系统设备时,请根据包装箱内的设备清单进行清点。
2、系统设备安装请根据监控点的具体分布情况,参考设备说明,合理搭配及正确连接一线通共缆传输设备,必要时请咨询当地的经销商或生产商。
3、注意事项◆在系统设备安装调试前,请仔细确认提供的电源,以满足设备的要求。
◆在清洁设备之前,请将电源插头从插座上拔掉,然后用湿抹布擦干净,请注意不能使用液体或喷雾式清洁剂。
◆请不要在有水或潮湿的地方放置产品。
◆请将产品放置在安全,牢固的地方。
必要时,请询问本产品的经销商或生产商。
◆为保证设备的正常运行,请勿将产品放在靠近热源的地方,除非配有专门的通风散热设备,或按照生产商的建议进行。
◆防止让任何性质的固体、液体进入产品内部,以免造成接近高压或零件短路而引起火灾或触电。
◆请不要试图拆开产品外壳进行维修,以免遇到触电或其它危险。
需要拆开产品外壳时,应请专业的技术人员进行。
◆当需要更换零部件时,必须请维修技术员进行,更换的零件必须是由本产品经销商或生产商提供或与原来零件有相同特性的零件。
严格禁止采用不合格的零件代换,否则可能引起火灾和触电或其它危险。
◆当完成任何对产品的维护、维修工作后,一定要请维修技术员对其进行安全检查,以确保产品处于正常工作状态。
◆请妥善保存使用手册,以备日后维护参考。
一、系统概述1、系统简介一线通共缆传输系统采用频分复用、数字调制频分复用等CATV成熟的技术,将多路视频图像、声音、云台控制集于同一射频同轴电缆中,实现了监控系统无干扰的远距离传输。
该系统为总线结构组网的方式,施工布线简单、缩短了施工周期,提高了系统的可靠性,解决了监控点分散布线难、传输距离远等难题。
2、系统原理(1)一线通组网监控系统是将现代成熟的射频技术、数字技术、网络技术应用于电视图像监控系统中。
(2)一线通以频率复用,射频传输的方式,将多路摄像机的图像信号、音频信号和云台、镜头的控制信号用一条电缆连接,再将一条电缆中的系统广播信号和控制信号分配到多点,系统布线简捷,组网灵活。
(3)由于射频信号频带的相对宽度比视频信号频带的相对宽度、频率高几百倍,因此用同轴电缆作为传输线的一线通射频传输组网系统和同轴电缆视频传输系统相比,具有传输距离远、传输质量高、抗干扰性强的优点,射频传输最大组网半径可达5千米,而视频的传输半径只有300米。
3、系统组成一线通共缆传输系统主要由以下设备组成:◆一线通发射端设备:综合器及摄像机、云台、解码器等◆一线通接收端设备:集成器、控制主机、报警器及DVR、矩阵等◆一线通连接配件设备:混合器、插入器、均衡器等◆一线通传输线缆:SYWV75系列射频同轴电缆4、系统特性系统容量大:实现多点监控信号在单片区范围共缆传输,多片区信号统筹管理线缆用量少:系统采用总线式结构,一根线缆解决多点音频+视频+控制信号+报警信号传输距离远:五公里半径范围内的安全传输,实时,不丢帧图像质量高:传输图像质量高,可达到4级以上效果抗干扰性强:有效防止各种电磁、电源以及地电位不平衡干扰可扩容性好:增加监控点无需重新布线,直接接入或者延长线缆即可5、系统拓扑图一线通传输系统拓扑图二、系统设备操作说明1、集成器系列构成及用法1.1 产品简介一线通集成器放置在监控系统的末端,由一个射频输入端口(与通过均衡器、插入器传输过来的一根射频线连接)、多个视、音频输出端口(与显示、录音设备相接)、多路报警输出端口(与报警主机相接)和一个485控制信号输入端口组成。
集成器采用微电脑CPU调节控制,PLL自动检测锁相,保证输出图像稳定不漂移,同时由四个数码管显示每个通道的通道号和相对应综合器编号,直观、方便、快捷,使一线通监控设备走向系统化、集成化。
1.2 产品类别◆集成器按视频输出路数分为:1路、2路、4路、8路、12路及16路。
◆集成器按功能区分为:普通型与云台控制集成型◆集成器按输出类型分为:双视频输出与音、视频输出1.3 性能指标◆视频输出:1V p-p◆视频输出阻抗:75Ω◆视频信噪比:≥56dB◆视频输出路数:16路、12路、8路、4路可选◆视频输出接口:BNC◆音频输出:700mV p-p◆音频输出接口:BNC◆射频频率范围:40~860MHZ◆射频信号输入:80d B±10dB◆射频信号输入阻抗:75Ω◆射频信号输入接口:FC接口(公制)◆ 485信号输出幅度:±5V(仅控制集成器具有此功能)◆输出波特率范围:1200bit/s~9600bit/s(仅控制集成器具有此功能)◆供电电压:DC 5V ±5%◆消耗功率:约20W◆工作温度:-40~+50℃◆相对湿度:≤90%◆重量:5.0kg◆外形尺寸:436(L)×280(W)×45(H)mm1.4 集成器前面板按键及功能介绍:①:集成器固定孔②:显示集成器输出通道数,正常工作模式时显示为“88”③:显示前端综合器的编号,正常工作模式时显示为“88”④:【SETUP】键: 进入编程状态的设置键、确认键⑤:【UP】键: 选择综合器编号的向上递增键⑥:【CHANNELS】键:选择输出通道的递增键⑦:频率微调键(频率发生偏移时的纠正键,一般情况下不用)⑧:【DOWN】键:选择综合器编号的向下递减键1.5 集成器后面板接口1.5.1 普通型后面板与接线端口介绍①:工作电源接口,与随机配置的DC5V电源适配器连接②:信号输入接口,与主干射频同轴电缆或一线通控制主机连接③:V1系列视频信号输出接口,输出16路(4路、8路、12路)视频信号与录像机、矩阵或其他显示设备连接④:V2系列视频信号(音频信号)输出接口:当设备是双视频输出时,输出16路(4路、8路、12路)视频信号,可与录像机、矩阵或其他显示设备连接;当设备是单视频输出时,输出16路(4路、8路、12路)音频信号,与录音设备或一线通报警器连接1.5.2 控制集成型后面板与接线端口介绍①:工作电源接口,与随机配置的DC5V电源适配器连接②:信号输入接口,与主干射频同轴电缆连接③:RS-485控制信号输入接口,与矩阵或控制键盘等设备输出的485信号连接(1脚输入485A/+、5脚输入485B/—)④:V1系列视频信号输出接口,输出4路视频信号与录像机、矩阵或其他显示设备连接⑤:V2系列视频信号(音频信号)输出接口:当设备是双视频输出时,输出4路视频信号,可与录像机、矩阵或其他显示设备连接;当设备是单视频输出时,输出4路音频信号,与录音设备或报警器连接。
1.6 集成器编程设置方法第一步:确认主干线上安装的综合器的编号;第二步:在机器正常工作模式(即数码管显示“8888”)下,按【SETUP】键,进入机器第一通道的设置编程状态,此时数码管前两位数字显示的是通道号“01”,后两位数字是综合器的编号;第三步:可按【UP】键或【DOWN】键进行编号的选择,选择后的编号要跟主干线上的任一综合器的编号对应上;第四步:按【CHANNELS】键,进入下一通道的设置,设置方法见第三步;结束编程设置按【SETUP】键,存储设置数据及退出编程模式;第五步:其他通道设置重复第四步;第六步:设置完毕,按【SETUP】键,存储设置数据,机器显示正常工作模式(数码管显示“8888”)。
注:集成器每个通道设置的综合器编号不能相同,否则图像显示重复。
1.7 安装操作细则1)、根据集成器的型号及其功能,通过BNC接口连接线正确的与DVR、矩阵等设备相连接;为保证设备的工作性能及使用寿命,请使用机器专用配套的电源适配器。
正常工作时,面板数码管显示“8888”。
2)、云台控制型集成器的RS-485接线端口一定要正确连接,否则会造成云台控制不灵敏或控制失灵。
端口接线请参考“附页:RS-485接线端口定义”。
3)、根据安装的综合器的编号,参考集成器的编程设置方法,正确设置集成器的工作参数。
2、控制主机系列构成及用法2.1 产品简介控制主机系列主要功能是做云台控制信号及公共广播信号转换之用,将RS-485信号和公共广播的音频信号调制转换为共缆射频信号,从主控室传输到各个共缆控制终端,从而完成共缆远距离控制信号和公共广播的音频信号的传输工作。
2.2 产品类别◆控制主机按输出主干线路数分为:1路、2路、3路、4路;◆控制主机按功能区分为:普通型控制主机与集成型控制主机;2.3 性能指标◆输入输出阻抗:75Ω◆射频信号输出:95dB±3dB◆音频输入:700mV p-p◆音频信号输入接口:RCA接口◆射频信号输入输出接口:FC接口(公制)◆控制主干线路数:1路、2路、3路、4路可选◆ 485信号输出幅度:±5V◆输出波特率范围:1200bit/s~9600bit/s◆供电电压:AC 220V ±10%◆消耗功率:约3W◆工作温度:-40~+50℃◆相对湿度:≤90%◆重量:3.2kg◆外形尺寸:436(L)×200(W)×45(H)mm2.4 控制主机前面板①:控制主机安装固定孔②:机器220V电源开关③:机器电源及控制信号工作指示灯,操作云台控制时,红色指示灯会轻微闪烁;2.5 控制主机后面板接口2.5.1 单路控制主机后面板与接线端口介绍:①:机器220V电源输入三位接口②:“RF OUT”:主干线的信号输出端口,与集成器等设备相连接③:“RF IN”:主干线的信号输入端口,与传输回监控中心的主干线相连接④:“RF W”:设备输出的射频信号输出电平调节旋钮,顺时针方向为电平增大⑤:“RS485 IN”:485控制信号输入端口,与硬盘录象机或距阵控制键盘相连接⑥:“AUDIO IN”:音频信号输入端口,与DVD等提供音频信号的设备相连接⑦:“A W”:音频信号输入幅度调节旋钮,顺时针方向为音频信号增大2.5.2 多路控制主机后面板与接线端口介绍:①:机器220V电源输入三位接口②:“RS485”:485控制信号输入端口,与硬盘录象机或距阵控制键盘相连接(1脚接485 A/+、5脚接485 B/-);③:“RF IN、RF OUT”:其中一条主干线的信号输入、输出端口,与传输回监控中心的主干线及集成器相连接,“RF IN”接输入的主干线,“RF OUT”接集成器2.6 安装操作细则1)、连接电源:通过包装箱内的三位电源线将AC220V电源接入控制主机,PWR红色指示灯亮表示机器正常工作。
