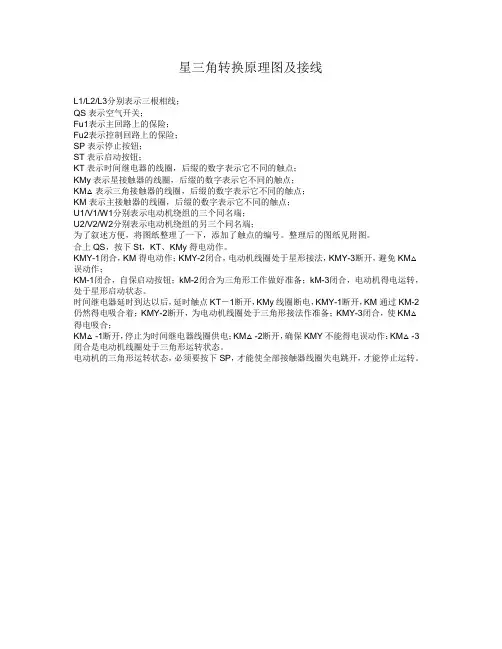

星三角转换原理图及接线
L1/L2/L3分别表示三根相线；
QS表示空气开关；
Fu1表示主回路上的保险；
Fu2表示控制回路上的保险；
SP表示停止按钮；
ST表示启动按钮；
KT表示时间继电器的线圈，后缀的数字表示它不同的触点；
KMy表示星接触器的线圈，后缀的数字表示它不同的触点；
KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；
KM表示主接触器的线圈，后缀的数字表示它不同的触点；
U1/V1/W1分别表示电动机绕组的三个同名端；
U2/V2/W2分别表示电动机绕组的另三个同名端；
为了叙述方便，将图纸整理了一下，添加了触点的编号。
整理后的图纸见附图。
合上QS，按下St，KT、KMy得电动作。
KMY-1闭合，KM得电动作；KMY-2闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作；
KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。
时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；
KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。
电动机的三角形运转状态，必须要按下SP，才能使全部接触器线圈失电跳开，才能停止运转。
电气柜内接线图：
此图复制后放大很清楚。
星三角等效变换下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!星三角等效变换是电力系统中常用的一种电路分析方法，通过该方法可以将星形电路转化为三角形电路，从而简化复杂电路的分析。

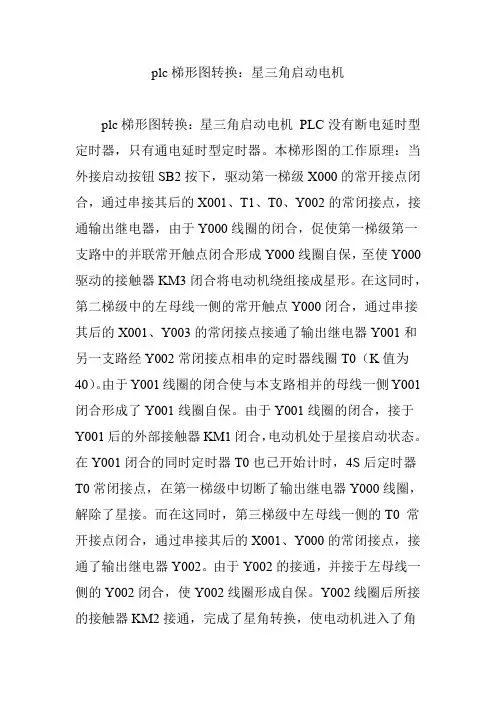

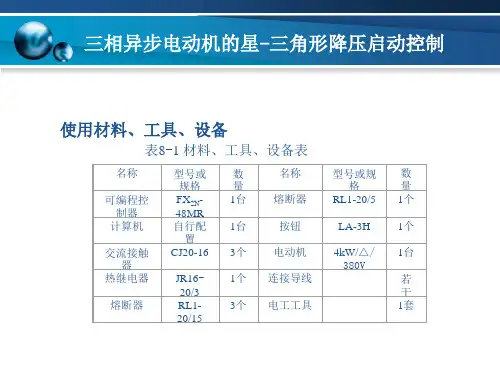

plc梯形图转换：星三角启动电机plc梯形图转换：星三角启动电机PLC没有断电延时型定时器，只有通电延时型定时器。
本梯形图的工作原理：当外接启动按钮SB2按下，驱动第一梯级X000的常开接点闭合，通过串接其后的X001、T1、T0、Y002的常闭接点，接通输出继电器，由于Y000线圈的闭合，促使第一梯级第一支路中的并联常开触点闭合形成Y000线圈自保，至使Y000驱动的接触器KM3闭合将电动机绕组接成星形。
在这同时，第二梯级中的左母线一侧的常开触点Y000闭合，通过串接其后的X001、Y003的常闭接点接通了输出继电器Y001和另一支路经Y002常闭接点相串的定时器线圈T0（K值为40）。
由于Y001线圈的闭合使与本支路相并的母线一侧Y001闭合形成了Y001线圈自保。
由于Y001线圈的闭合，接于Y001后的外部接触器KM1闭合，电动机处于星接启动状态。
在Y001闭合的同时定时器T0也已开始计时，4S后定时器T0常闭接点，在第一梯级中切断了输出继电器Y000线圈，解除了星接。
而在这同时，第三梯级中左母线一侧的T0 常开接点闭合，通过串接其后的X001、Y000的常闭接点，接通了输出继电器Y002。
由于Y002的接通，并接于左母线一侧的Y002闭合，使Y002线圈形成自保。
Y002线圈后所接的接触器KM2接通，完成了星角转换，使电动机进入了角接状态。
第一梯级中与第三梯级中所串接的Y002和Y001常闭接点实质是星与角的互锁。
停止按外接停止按钮SB1，从梯形图中可以看出由SB1驱动的第一梯级、第二梯级和第三梯级均串接了X001的常闭触点，其目的是让电动机在任一运行状态，均能可靠停止。
而在第四梯级X001接的是常开触点，其一旦闭合，通过串接其后的定时器常闭接点，接通了输出继电器Y003线圈和定时器T1线圈，由于Y003线圈的闭合，其并接于第一梯级第二支路中的Y003常开接点接通了Y000线圈，驱动KM3闭合，使电动机的处于星接状态，以提供直流通道。
