光学冷加工

光学冷加工工艺流程

光学冷加工是一种利用激光技术进行加工的方法，它可以在材料表面形成微小的热效应区域，通过控制激光加热时间和能量密度，实现材料的冷加工。光学冷加工广泛应用于精密加工、微纳加工和光学元件制备等领域，具有高效、高精度和无损伤等优点。

光学冷加工的工艺流程主要包括以下几个步骤：

1. 材料准备：首先需要选择适合光学冷加工的材料，常见的材料有金属、陶瓷、玻璃等。对于需要进行精密加工的材料，还需要进行表面处理，以消除材料的氧化层和污染物。

2. 激光加工参数设置：根据具体的加工要求，需要设置激光的加热时间和能量密度。加热时间和能量密度的选择需要考虑材料的热导率、熔点和热膨胀系数等因素。

3. 激光加工设备调试：将激光加工设备进行调试，确保激光的功率和焦点等参数满足要求。同时，还需要保证加工设备的稳定性和安全性，以防止意外事故的发生。

4. 加工操作：将待加工的材料放置在加工平台上，并通过光学系统将激光聚焦在材料表面。激光加热后，材料会在短时间内形成微小的热效应区域。在这个过程中，需要保持激光加工头与材料表面的距离恒定，并控制激光加热时间和能量密度，以控制热效应区域的形成和扩散。

5. 加工结果检验：完成加工后，需要对加工结果进行检验。通常可以通过显微镜观察材料表面的形貌和微观结构变化，并使用精密测量仪器对加工尺寸进行测量。如果加工结果符合要求，即可进行下一步的处理；如果加工结果不理想，可以调整加工参数进行再次加工。

光学冷加工工艺流程的关键在于控制激光加热时间和能量密度，以及保持激光加工头与材料表面的距离恒定。这样可以控制材料的热效应区域，实现微小区域的冷加工。同时，光学冷加工还可以利用光学系统的特性，实现对材料的精密加工和微纳加工。光学冷加工具有高效、高精度和无损伤等优点，广泛应用于光学元件制备、微电子器件制备和材料表面处理等领域。

综上所述，光学冷加工工艺流程包括材料准备、激光加工参数设置、激光加工设备调试、加工操作和加工结果检验等步骤。通过合理设置激光参数和控制加工过程，可以实现材料的精密加工和微纳加工，达到高效、高精度和无损伤的加工效果。

光学冷加工的工艺流程

光学冷加工是一种高精密度、高表面质量的精密加工技术。它通过使用激光光束或电子束来对工件进行局部熔化或蒸发，然后再利用凝固后的残余热进行表面精密加工。光学冷加工技术在微纳米加工领域具有广泛的应用，主要包括微纳米精密加工、微纳米表面处理和微纳米结构制备等方面。

光学冷加工的工艺流程可以分为以下几个步骤：首先是工件的装夹与定位。在进行光学冷加工之前，需要将工件进行装夹，并对其进行精确定位，以保证加工的精度和稳定性。其次是光源的选择和调节。在光学冷加工中，通常会选择激光光束或电子束作为加工源，需要根据具体的加工任务选择合适的光源，并对其进行调节和优化。接下来是能量传递和局部加热。在光学冷加工中，光束或电子束会对工件表面进行局部加热，使其局部熔化或蒸发。然后是凝固和形成残余热。在加热后，工件表面会迅速凝固，形成残余热。最后是残余热的利用和表面精密加工。利用残余热对工件表面进行精密加工，例如去除表面残余材料、形成微纳米结构等。

总的来说，光学冷加工的工艺流程包括装夹定位、光源选择调节、能量传递局部加热、凝固形成残余热和残余热利用表面精密加工。这个工艺流程是非常复杂的，需要对设备和工艺参数进行精确控制，以保证加工的精度和质量。下面我们将从光学冷加工的原理、应用和发展趋势等几个方面对其进行更详细的介绍。

首先是光学冷加工的原理。光学冷加工是基于光热效应的一种加工技术。光热效应是指当光束或电子束照射到物体表面时，光能或电子能被吸收，导致局部温度的升高。在光学冷加工中，光束或电子束通过对工件表面进行局部加热，使其局部熔化或蒸发，然后利用凝固后的残余热进行表面精密加工。这种加工方式具有高精度、高表面质量和高加工效率的优点，特别适用于微纳米加工领域。

光学冷加工技术在微纳米加工领域具有广泛的应用。它可以用于微纳米精密加工，例如微孔加工、微型器件加工等；还可以用于微纳米表面处理，例如表面改性、表面粗糙度调控等；还可以用于微纳米结构制备，例如微纳米结构的形成、微纳米光栅的制备等。光学冷加工技术在微纳米加工领域的应用前景非常广阔，可以为微纳米器件的制备和研究提供重要的工艺手段。

光学零件冷加工中防腐蚀方法探讨

鉴于光学零件冷加工的过程中，由于受各种环境因素的影响，光学玻璃抛光表面的腐蚀极大的困扰着光学冷加工行业的生产，尤其是近几年来，光学玻璃零件中使用ZK、ZF、LaK、ZBaF这些化学稳定性差的系列产品越来越多，零件表面被腐蚀的现象更加严重，因此探讨光学零件冷加工中的防腐蚀方法、提高光学玻璃抛光表面的抗腐蚀能力就显得极其重要。本文根据多年来在实际加工过程中摸索出的一些防腐经验并结合有关资料，对光学零件冷加工中防腐蚀方法作简要分析。

标签： 光学零件冷加工；防腐蚀；方法

简单地说光学零件冷加工也就是对已经熔炼好的光学材料进行切割、铣磨、精磨、抛光、清洗等，在这些过程中，由于受到各工序所用辅料和环境温、湿度的影响，光学玻璃抛光表面的腐蚀现象极其普遍，被腐蚀的比例低则10%以上，高则达到100%，极大地影响光学玻璃的生产和利用。研究表明，采用临时涂层保护法对易腐蚀的ZF、ZK、ZBaF等玻璃具有比较好的效果。

一、防腐蚀方法的难点

因为每种玻璃熔炼时都必须要保证它的光学性能及物理化学性能，因此很难做到用改变玻璃的化学组成来提高玻璃的化学稳定性。

1.以R2O—PbO—SiO2成份为基础的ZF系列稳定性差。我们知道，硅酸盐玻璃的耐潮性首先决定于二氧化硅的含量，硅氧四面体（SiO4）相互连接程度愈大则稳定性愈好。若玻璃中碱土金属氧化物（RO）的含量增大，玻璃中硅氧结构网络断裂愈多会使玻璃的稳定性下降。同样，若玻璃中碱金属氧化物（如R2O）的含量增大则稳定性也会下降。各种氧化物对玻璃的影响一般可归结为：①SiO2含量增大，玻璃的稳定性强；②R2O含量增加，玻璃的稳定性下降；③RO含量增加，玻璃的稳定性下降。因此，对以R2O—PbO—SiO2成份为基础的ZF系玻璃来说，其PbO含量可达65～70%，稳定性很差。

2.对以BaO—ZnO—B2O3—SiO2成份为基础的ZK系列稳定性差。ZK系列对玻璃来说，其Ba含量可45～50%，稳定性很差。例如，ZK11玻璃的Ba含量为48.9%，其耐潮性和耐酸性均为三级。实践证明，ZK5、6、7、9、10、11系列，ZBaF3、5、12、14系列以及LaK、ZF、LaF系列等玻璃的耐潮性和耐酸性都比较差。

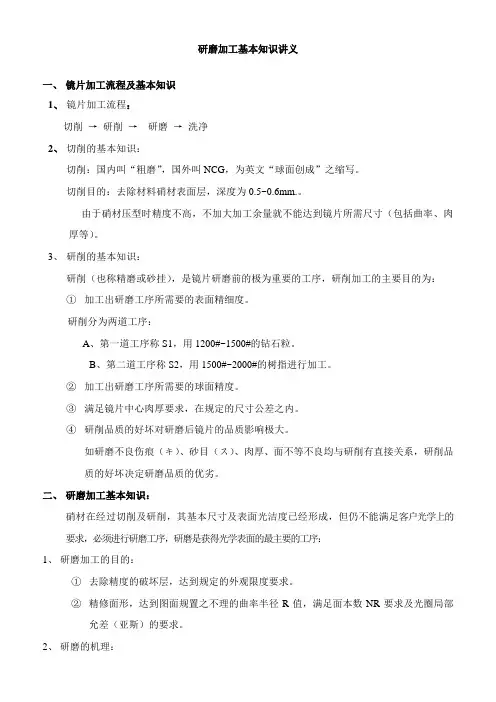

研磨加工基本知识讲义

一、 镜片加工流程及基本知识

1、 镜片加工流程：

切削 → 研削 → 研磨 → 洗净

2、 切削的基本知识：

切削：国内叫“粗磨”，国外叫NCG，为英文“球面创成”之缩写。

切削目的：去除材料硝材表面层，深度为0.5~0.6mm.。

由于硝材压型时精度不高，不加大加工余量就不能达到镜片所需尺寸（包括曲率、肉厚等）。

3、 研削的基本知识：

研削（也称精磨或砂挂），是镜片研磨前的极为重要的工序，研削加工的主要目的为：

① 加工出研磨工序所需要的表面精细度。

研削分为两道工序：

A、第一道工序称S1，用1200#~1500#的钻石粒。

B、第二道工序称S2，用1500#~2000#的树指进行加工。

② 加工出研磨工序所需要的球面精度。

③ 满足镜片中心肉厚要求，在规定的尺寸公差之内。

④ 研削品质的好坏对研磨后镜片的品质影响极大。

如研磨不良伤痕（キ）、砂目（ス）、肉厚、面不等不良均与研削有直接关系，研削品质的好坏决定研磨品质的优劣。

二、 研磨加工基本知识：

硝材在经过切削及研削，其基本尺寸及表面光洁度已经形成，但仍不能满足客户光学上的要求，必须进行研磨工序，研磨是获得光学表面的最主要的工序：

1、 研磨加工的目的：

① 去除精度的破坏层，达到规定的外观限度要求。

② 精修面形，达到图面规置之不理的曲率半径R值，满足面本数NR要求及光圈局部允差（亚斯）的要求。

2、 研磨的机理： ① 机械研削理论。

② 化学学说。

③ 表面流动理论。

3、 光圈的识别与度量（我们通常说的面即光圈）

① 什么是光圈？

被检查镜片表面面形与标准曲率半径的原器面形有偏差时，它们之间含形成对称的契形空气间隙，从而形成等厚干涉条纹，有日光照射下可见到彩色光环（此时空气隙，呈环形对称），这种彩色的光环称为光圈，我们通常观察光圈数（即面本数）以红色光带为准。

这是因为红色光带较宽（波长范围为0.62um~0.78um），看起来清晰明亮。
