考点15 力学实验(二)
两年高考真题演练
1．(2015·浙江理综，21)甲同学准备做“验证机械能守恒定律”实验，乙同学准备做“探究加速度与力、质量的关系”实验。
图1
(1)图1中A、B、C、D、E表示部分实验器材，甲同学需在图中选用的器材________；乙同学需在图中选用的器材________。(用字母表示)
图2
(2)某同学在实验室选齐所需器材后，经正确操作获得如图2所示的两条纸带①和②。纸带________的加速度大(填“①”或“②”)，其加速度大小为________。
2．(2015·江苏单科，11)
图1
某同学探究小磁铁在铜管中下落时受电磁阻尼作用的运动规律。实验装置如图1所示，打点计时器的电源为50 Hz的交流电。
(1)下列实验操作中，不正确的有________。
A．将铜管竖直地固定在限位孔的正下方
B．纸带穿过限位孔，压在复写纸下面
C．用手捏紧磁铁保持静止，然后轻轻地松开让磁铁下落
D．在磁铁下落的同时接通打点计时器的电源
(2)该同学按正确的步骤进行实验(记为“实验①”)，将磁铁从管口处释放，打出一条纸带，取开始下落的一段，确定一合适的点为O点，每隔一个计时点取一个计数点，标为1，2，„，8。用刻度尺量出各计数点的相邻两计时点到O点的距离，记录在纸带上，如图2所示。
图2
计算相邻计时点间的平均速度v，粗略地表示各计数点的速度，抄入下表。请将表中的数据补充完整。 位置 1 2 3 4 5 6 7
8
v(cm/s) 24.5 33.8 37.8 ____ 39.5 39.8 39.8 39.8
(3)分析上表的实验数据可知：在这段纸带记录的时间内，磁铁运动速度的变化情况是________________；磁铁受到阻尼作用的变化情况是___________________________________________________。
(4)该同学将装置中的铜管更换为相同尺寸的塑料管，重复上述实验操作(记为“实验②”)，结果表明磁铁下落的运动规律与自由落体运动规律几乎相同。请问实验②是为了说明什么？对比实验①和②的结果可得到什么结论？
最新中小学教案试题试卷习题资料

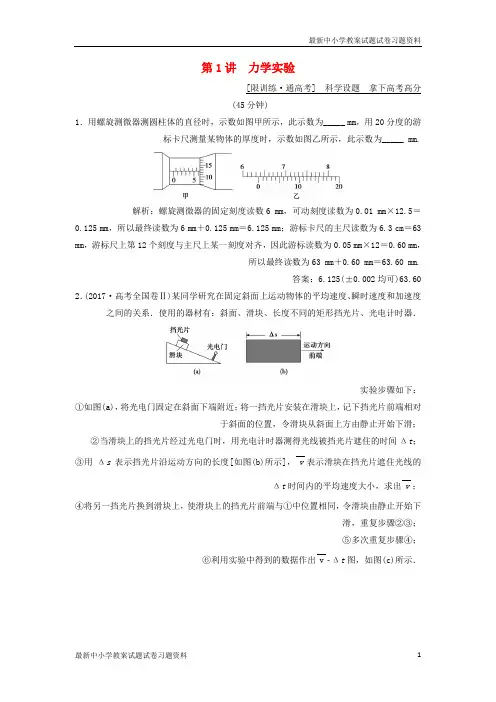

最新中小学教案试题试卷习题资料 1 第1讲 力学实验
拿下高考高分 科学设题 ]通高考·限训练[
(45分钟)
1．用螺旋测微器测圆柱体的直径时，示数如图甲所示，此示数为_____ mm，用20分度的游标卡尺测量某物体的厚度时，示数如图乙所示，此示数为_____ mm.
解析：螺旋测微器的固定刻度读数6 mm，可动刻度读数为0.01 mm×12.5＝
0.125 mm，所以最终读数为6 mm＋0.125 mm＝6.125 mm；游标卡尺的主尺读数为6.3 cm＝63
mm，游标尺上第12个刻度与主尺上某一刻度对齐，因此游标读数为0.05 mm×12＝0.60 mm，所以最终读数为63 mm＋0.60 mm＝63.60 mm.
答案：6.125(±0.002均可)63.60
2．(2017·高考全国卷Ⅱ)某同学研究在固定斜面上运动物体的平均速度、瞬时速度和加速度之间的关系．使用的器材有：斜面、滑块、长度不同的矩形挡光片、光电计时器．
实验步骤如下：
①如图(a)，将光电门固定在斜面下端附近；将一挡光片安装在滑块上，记下挡光片前端相对于斜面的位置，令滑块从斜面上方由静止开始下滑；
②当滑块上的挡光片经过光电门时，用光电计时器测得光线被挡光片遮住的时间Δt；
③用Δs表示挡光片沿运动方向的长度[如图(b)所示]，v表示滑块在挡光片遮住光线的Δt时间内的平均速度大小，求出v；
④将另一挡光片换到滑块上，使滑块上的挡光片前端与①中位置相同，令滑块由静止开始下滑，重复步骤②③；
⑤多次重复步骤④；
⑥利用实验中得到的数据作出vΔt图，如图(c)所示． 最新中小学教案试题试卷习题资料
最新中小学教案试题试卷习题资料 2
完成下列填空：
(1)用a表示滑块下滑的加速度大小，用vA表示挡光片前端到达光电门时滑块的瞬时速度大小，则v与vA、a和Δt的关系式为v＝________.
9.（07年上海卷）利用单摆验证小球平抛运动规律，设计方案如图（a）所示，在悬点O正下方有水平放置的炽热的电热丝P，当悬线摆至电热丝处时能轻易被烧断；MN为水平木板，已知悬线长为L，悬点到木板的距离OO/＝h（h＞L）。
⑴电热丝P必须放在悬点正下方的理由是：____________。
⑵将小球向左拉起后自由释放，最后小球落到木板上的C点，O/C＝s，则小球做平抛运动的初速度为v0＝________。
⑶在其他条件不变的情况下，若改变释放小球时悬线与竖直方向的夹角，小球落点与O/点的水平距离s将随之改变，经多次实验，以s2为纵坐标、cos为横坐标，得到如图（b）所示图像。则当＝30时，s为________m；若悬线长L＝1.0 m，悬点到木板间的距离OO/为________m。
答案：⑴保证小球沿水平方向抛出；
⑵2()gshL； ⑶0.52； 1.5
10.（07重庆理综卷）建造重庆长江大桥复线桥高将长百米、重千余吨的钢梁从江水中吊起（如图2），施工时采用了将钢梁与水面成一定倾角出水的起吊方案，为了探究该方案的合理性，某研究性学习小组做了两个模拟实验.研究将钢板从水下水平拉出（实验1）和以一定倾角拉出（实验2）的过程中总拉力的变化情况.
①必要的实验器材有：钢板、细绳、水盆、水、支架、刻度尺、计时器和
等。
②根据实验曲线（如图3），实验2中的最大总拉力比实验1中的最大总拉力降低了
。
③ 根据分子动理论，实验1中最大总拉力明显增大的原因是
。④ 图2 （b） 0 0.5 1.0 1.0 2.0
cosθ s2/m2
可能导致测量拉力的实验误差的原因有：读数不准、钢板有油污、
等等（答出两个即可）
答案：⑵①测力计（弹测力计、力传感器等等）
②13.3（允许误差±0.5）； 0.27（允许误差±0.03）N
力学实验(一)
两年高考真题演练
1．(2015·新课标全国卷Ⅰ，22)某物理小组的同学设计了一个粗测玩具小车通过凹形桥最低点时的速度的实验。所用器材有：玩具小车、压力式托盘秤、凹形桥模拟器(圆弧部分的半径为R＝0.20 m)。
完成下列填空：
(1)将凹形桥模拟器静置于托盘秤上，如图(a)所示，托盘秤的示数为1.00 kg；
(2)将玩具小车静置于凹形桥模拟器最低点时，托盘秤的示数如图(b)所示，该示数为________ kg；
(3)将小车从凹形桥模拟器某一位置释放，小车经过最低点后滑向另一侧，此过程中托盘秤的最大示数为m；多次从同一位置释放小车，记录各次的m值如下表所示：
序号 1 2 3 4 5
m(kg) 1.80 1.75 1.85 1.75 1.90
(4)根据以上数据，可求出小车经过凹形桥最低点时对桥的压力为________ N；小车通过最低点时的速度大小为________ m/s。(重力加速度大小取9.80 m/s2，计算结果保留2位有效数字)
2．(2015·新课标全国卷Ⅱ，22)某同学用图(a)所示的实验装置测量物块与斜面之间的动摩擦因数。已知打点计时器所用电源的频率为50 Hz，物块下滑过程中所得到的纸带的一部分如图(b)所示，图中标出了五个连续点之间的距离。
(1)物块下滑时的加速度a＝________ m/s2，打C点时物块的速度v＝________ m/s；
(2)已知重力加速度大小为g，为求出动摩擦因数，还必须测量的物理量是________(填正确答案标号)。
A．物块的质量
B．斜面的高度
C．斜面的倾角
3．(2015·山东理综，21)某同学通过下述实验验证力的平行四边形定则。实验步骤：
①将弹簧秤固定在贴有白纸的竖直木板上，使其轴线沿竖直方向。
②如图甲所示，将环形橡皮筋一端挂在弹簧秤的秤钩上，另一端用圆珠笔尖竖直向下拉，直到弹簧秤示数为某一设定值时，将橡皮筋两端的位置标记为O1、O2，记录弹簧秤的示数F，测量并记录O1、O2间的距离(即橡皮筋的长度l)。每次将弹簧秤示数改变0.50 N，测出所对应的l，部分数据如下表所示：
