信号与系统实验实验报告
一、实验目的
本次信号与系统实验的主要目的是通过实际操作和观察，深入理解信号与系统的基本概念、原理和分析方法。具体而言，包括以下几个方面：
1、 掌握常见信号的产生和表示方法，如正弦信号、方波信号、脉冲信号等。
2、 熟悉线性时不变系统的特性，如叠加性、时不变性等，并通过实验进行验证。
3、 学会使用基本的信号处理工具和仪器，如示波器、信号发生器等，进行信号的观测和分析。
4、 理解卷积运算在信号处理中的作用，并通过实验计算和观察卷积结果。
二、实验设备
1、 信号发生器：用于产生各种类型的信号，如正弦波、方波、脉冲等。
2、 示波器：用于观测输入和输出信号的波形、幅度、频率等参数。
3、 计算机及相关软件：用于进行数据处理和分析。 三、实验原理
1、 信号的分类
信号可以分为连续时间信号和离散时间信号。连续时间信号在时间上是连续的，其数学表示通常为函数形式；离散时间信号在时间上是离散的，通常用序列来表示。常见的信号类型包括正弦信号、方波信号、脉冲信号等。
2、 线性时不变系统
线性时不变系统具有叠加性和时不变性。叠加性意味着多个输入信号的线性组合产生的输出等于各个输入单独作用产生的输出的线性组合；时不变性表示系统的特性不随时间变化，即输入信号的时移对应输出信号的相同时移。
3、 卷积运算
卷积是信号处理中一种重要的运算，用于描述线性时不变系统对输入信号的作用。对于两个信号 f(t) 和 g(t)，它们的卷积定义为：
＼ （f g)（t) ＝ ＼int_{＼infty}＾｛＼infty} f(＼tau) g(t ＼tau) d\tau
＼
在离散时间情况下，卷积运算为：
＼ （f g)n ＝ ＼sum_{m ＝ ＼infty}＾｛＼infty} fm gn m ＼
四、实验内容及步骤

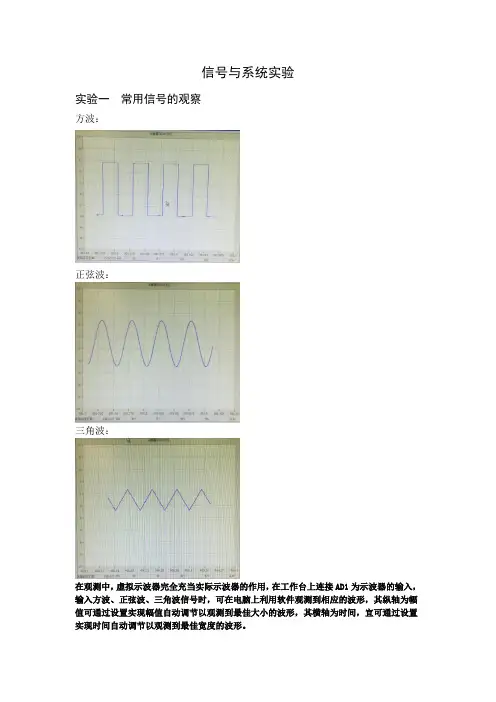

实验一：常见信号的产生与观测 1、 连接信号发生器和示波器。
2、 设置信号发生器分别产生正弦波、方波和脉冲信号，调整频率、幅度和占空比等参数。
3、 在示波器上观察并记录不同信号的波形、频率和幅度。
实验二：线性时不变系统的特性验证
1、 构建一个简单的电阻电容（RC）电路作为线性时不变系统。
2、 输入不同幅度和频率的正弦信号，分别测量输入和输出信号的幅度和相位。
3、 验证系统的叠加性：同时输入两个不同幅度和频率的正弦信号，测量输出信号，并与分别输入时的输出之和进行比较。
4、 验证系统的时不变性：先输入一个正弦信号，测量输出；然后将输入信号延迟一段时间，再次测量输出，比较两次输出的差异。
实验三：卷积运算的实验计算与观测
1、 在计算机上使用相关软件生成两个离散信号 fn 和 gn。
2、 按照卷积运算的定义，手动计算卷积结果 hn。
3、 使用软件计算卷积，并与手动计算结果进行对比。
4、 观察卷积结果的波形，分析其特点。
五、实验数据及结果分析 实验一
1、 正弦波：频率为 1kHz，幅度为 5V 时，示波器显示的波形为平滑的正弦曲线，周期约为 1ms，幅度稳定。
2、 方波：频率为 500Hz，幅度为 3V，占空比为 50%时，示波器显示的波形为高电平和低电平交替出现，高电平为 3V，低电平为 0V。
3、 脉冲波：宽度为 10μs，幅度为 10V，周期为 100μs 时，示波器显示的波形为一个窄脉冲，周期规律。
实验二
1、 对于不同幅度和频率的正弦输入信号，输出信号的幅度和相位发生相应变化，但输出信号仍为正弦波。
2、 叠加性验证：同时输入两个正弦信号时，输出信号的幅度等于分别输入时输出信号幅度之和，验证了系统的叠加性。
3、 时不变性验证：输入信号延迟后，输出信号也相应延迟，且波形形状不变，验证了系统的时不变性。
实验三
手动计算和软件计算的卷积结果一致，卷积后的波形呈现出一定的平滑和展宽效果。通过分析卷积结果，可以更深入地理解信号在系统中的传输和处理过程。
六、实验中遇到的问题及解决方法 1、 在实验过程中，信号发生器的输出不稳定，导致示波器上的波形出现抖动。通过检查连接线路，确保接触良好，解决了该问题。
2、 在进行卷积运算时，手动计算容易出错。通过仔细检查计算过程，多次核对，提高了计算的准确性。
七、实验结论
通过本次信号与系统实验，我们达到了以下实验目的：
1、 熟练掌握了常见信号的产生和观测方法，对不同类型信号的特点有了更直观的认识。
2、 验证了线性时不变系统的叠加性和时不变性，加深了对系统特性的理解。
3、 学会了卷积运算的计算方法，并通过实验观察到卷积的效果，为进一步学习信号处理相关知识奠定了基础。
八、实验心得体会
本次实验让我对信号与系统的理论知识有了更深入的理解和认识。在实验过程中，我不仅学会了如何操作实验仪器，还培养了自己解决问题的能力和严谨的科学态度。同时，我也意识到理论知识与实际操作之间的差距，只有通过亲自动手实践，才能真正掌握知识和技能。在今后的学习中，我将更加注重理论与实践的结合，不断提高自己的综合素质。
