减速机工作原理

齿轮减速机详细原理知识

一、齿轮减速机（马达）的作用：

1、降速同时提高输出扭矩，扭矩输出比例按电机输出乘减速比，但要注意不能超出减速机额定扭矩；

2、减速同时降低了负载的惯量，惯量的减少为减速比的平方。

二、工作原理

减速机一般用于低转速大扭矩的传动设备，把电动机、内燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的，普通的减速机也会有几对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。

三、主要区别

减速机与变频器区别：减速机是通过机械传动装置来降低电机

不同种类的减速机(30张)（马达）转速，而变频器是通过改变交流电频率以达到电机（马达）速度调节的目的。通过变频器降低电机转速时，可以达到节能的目的。

蜗杆减速机和蜗轮蜗杆减速机区别：蜗杆减速机和蜗轮蜗杆减速机其实没多大的区别，都是由蜗轮和蜗杆组成，不过蜗杆减速机比较粗造，没蜗轮蜗杆减速机的精密度好，同规格的蜗杆减速机的扭力就比蜗轮蜗杆减速机的大，蜗轮蜗杆减速机主要的是铝合金比较多，但蜗杆减速机就只有铸铁，更大的区别是蜗杆减速机的价格比蜗轮蜗杆减速机的价格便宜很多。

四、主要分类减速机是一种相对精密的机械，使用它的目的是降低转速。

增加转矩。它的种类繁多，型号各异，不同种类有不同的用途。减速器的种类繁多，按照传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器；按照传动级数不同可分为单级和多级减速器；按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥－圆柱齿轮减速器；按照传动的布置形式又可分为展开式、分流式和同轴式减速器。

五、主要特点蜗轮蜗杆减速机的主要特点是具有反向自锁功能，可以有较大的减速比。

输入轴和输出轴不在同一轴线上，也不在同一平面上。但是一般体积较大，传动效率不高，精度不高。谐波减速机的谐波传动是利用柔性元件可控的弹性变形来传递运动和动力的，体积不大、精度很高，但缺点是柔轮寿命有限、不耐冲击，刚性与金属件相比较差。输入转速不能太高。行星减速机其优点是结构比较紧凑，回程间隙小、精度较高，使用寿命很长，额定输出扭矩可以做的很大。但价格略贵。齿轮减速机具有体积小，传递扭矩大的特点。齿轮减速机在模块组合体系基础上设计制造，有极多的电机组合、安装形式和结构方案，传动比分级细密，满足不同的使用工况，实现机电一体化。齿轮减速机传动效率高，耗能低，性能优越。摆线针轮减速机是一种采用摆线针齿啮合行星传动原理的传动机型，是一种理想的传动装置，具有许多优点，用途广泛，并可正反运转。

齿轮减速机原理与用途

齿轮减速机工作原理

减速机一般用于低转速大扭矩的传动设备，把电动机.内燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的，普通的减速机也会有几对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。

齿轮减速机部分特点介绍：

一、能耗低，性能优越，噪音小，减速机效率高达95%以上。

二、齿轮减速电机结合国际技术要求制造,具有很高的科技含量。

三、节省空间，可靠耐用，承受过载能力高，功率可定制。

四、经过精密加工，确保定位精度，这一切构成了齿轮传动总成的齿轮减速电机配置了各类电机，形成了机电一体化，完全保证了产品使用质量特征。

五、振动小，噪音低，节能高，选用优质段钢材料，钢性铸铁箱体，齿轮表面经过高频热处理。

六、产品采用了系列化、模块化的设计思想,有广泛的适应性，定制减速电机有极其多的电机组合、安装位置和结构方案,可按实际需要选择任意转速和各种结构形式。

齿轮减速电机用途

齿轮减速电机是指齿轮减速箱和电机（马达）的组成体。这种组成体通常也可称为齿轮箱电机或减速电机，通常由专业的减速机生产厂进行集成组装好后成套供货。齿轮减速马达的应用非常广泛，属于机械设备不可或缺的动力设备，特别是在包装机械、印刷机械、瓦楞机械、彩盒机械、输送机械、食品机械、立体停车场设备、自动仓储、立体仓库、化工、纺织、染整设备上。微型减速电机还广泛应该于电子锁具、智能家居、汽车制造、光学设备、精密仪表、无人机、金融设备领域中。（来源于兆威机电）

德州市鸿泰环保设备有限公司行星减速机结构原理说明

第 一 页

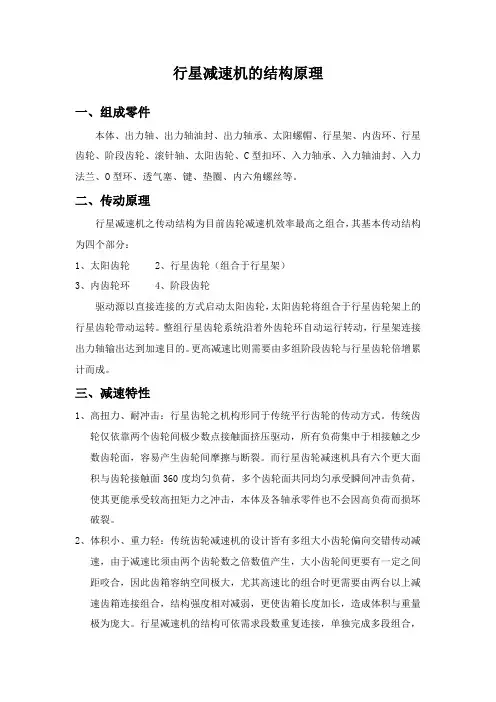

行星减速机的结构原理

一、组成零件

本体、出力轴、出力轴油封、出力轴承、太阳螺帽、行星架、内齿环、行星齿轮、阶段齿轮、滚针轴、太阳齿轮、C型扣环、入力轴承、入力轴油封、入力法兰、O型环、透气塞、键、垫圈、内六角螺丝等。

二、传动原理

行星减速机之传动结构为目前齿轮减速机效率最高之组合，其基本传动结构为四个部分：

1、太阳齿轮 2、行星齿轮（组合于行星架）

3、内齿轮环 4、阶段齿轮

驱动源以直接连接的方式启动太阳齿轮，太阳齿轮将组合于行星齿轮架上的行星齿轮带动运转。整组行星齿轮系统沿着外齿轮环自动运行转动，行星架连接出力轴输出达到加速目的。更高减速比则需要由多组阶段齿轮与行星齿轮倍增累计而成。

三、减速特性

1、高扭力、耐冲击：行星齿轮之机构形同于传统平行齿轮的传动方式。传统齿轮仅依靠两个齿轮间极少数点接触面挤压驱动，所有负荷集中于相接触之少数齿轮面，容易产生齿轮间摩擦与断裂。而行星齿轮减速机具有六个更大面积与齿轮接触面360度均匀负荷，多个齿轮面共同均匀承受瞬间冲击负荷，使其更能承受较高扭矩力之冲击，本体及各轴承零件也不会因高负荷而损坏破裂。

2、体积小、重力轻：传统齿轮减速机的设计皆有多组大小齿轮偏向交错传动减速，由于减速比须由两个齿轮数之倍数值产生，大小齿轮间更要有一定之间距咬合，因此齿箱容纳空间极大，尤其高速比的组合时更需要由两台以上减速齿箱连接组合，结构强度相对减弱，更使齿箱长度加长，造成体积与重量极为庞大。行星减速机的结构可依需求段数重复连接，单独完成多段组合，德州市鸿泰环保设备有限公司行星减速机结构原理说明

第 二 页

体积小，重量轻、外观轻巧，相形使设计更有价值感。

3、高效率、低背隙：由于齿轮减速机每一组齿轮减速传动时只有单齿面咬合接触，当传动相等扭力时需要更大的齿面应力，因此齿轮设计时必须采用更大之模数与厚度，齿轮模数越大将造成齿轮间偏转公差值变大，相对形成较高齿轮间隙，各段减速比间的累计背隙随之增加。而行星齿轮组合中特有的多点均匀密合，外齿轮环的圆弧包洛结构，使外齿轮环与行星齿轮间紧密结合，齿轮间密合度高，除了提升极高之减速机效率之外，设计本身可达到高精度定位作用。

行星减速机的结构原理

一、组成零件

本体、出力轴、出力轴油封、出力轴承、太阳螺帽、行星架、内齿环、行星齿轮、阶段齿轮、滚针轴、太阳齿轮、C型扣环、入力轴承、入力轴油封、入力法兰、O型环、透气塞、键、垫圈、内六角螺丝等。

二、传动原理

行星减速机之传动结构为目前齿轮减速机效率最高之组合，其基本传动结构为四个部分：

1、太阳齿轮 2、行星齿轮（组合于行星架）

3、内齿轮环 4、阶段齿轮

驱动源以直接连接的方式启动太阳齿轮，太阳齿轮将组合于行星齿轮架上的行星齿轮带动运转。整组行星齿轮系统沿着外齿轮环自动运行转动，行星架连接出力轴输出达到加速目的。更高减速比则需要由多组阶段齿轮与行星齿轮倍增累计而成。

三、减速特性

1、高扭力、耐冲击：行星齿轮之机构形同于传统平行齿轮的传动方式。传统齿轮仅依靠两个齿轮间极少数点接触面挤压驱动，所有负荷集中于相接触之少数齿轮面，容易产生齿轮间摩擦与断裂。而行星齿轮减速机具有六个更大面积与齿轮接触面360度均匀负荷，多个齿轮面共同均匀承受瞬间冲击负荷，使其更能承受较高扭矩力之冲击，本体及各轴承零件也不会因高负荷而损坏破裂。

2、体积小、重力轻：传统齿轮减速机的设计皆有多组大小齿轮偏向交错传动减速，由于减速比须由两个齿轮数之倍数值产生，大小齿轮间更要有一定之间距咬合，因此齿箱容纳空间极大，尤其高速比的组合时更需要由两台以上减速齿箱连接组合，结构强度相对减弱，更使齿箱长度加长，造成体积与重量极为庞大。行星减速机的结构可依需求段数重复连接，单独完成多段组合，体积小，重量轻、外观轻巧，相形使设计更有价值感。

3、高效率、低背隙：由于齿轮减速机每一组齿轮减速传动时只有单齿面咬合接触，当传动相等扭力时需要更大的齿面应力，因此齿轮设计时必须采用更大之模数与厚度，齿轮模数越大将造成齿轮间偏转公差值变大，相对形成较高齿轮间隙，各段减速比间的累计背隙随之增加。而行星齿轮组合中特有的多点均匀密合，外齿轮环的圆弧包洛结构，使外齿轮环与行星齿轮间紧密结合，齿轮间密合度高，除了提升极高之减速机效率之外，设计本身可达到高精度定位作用。
