变压器损耗计算公式及程序

变压器绕组损耗计算公式

一、变压器绕组损耗基本概念。

变压器绕组损耗也称为铜损，是由于电流通过绕组的电阻而产生的热量损耗。

1. 对于单相变压器，设绕组电阻为R（单位为Ω），流过绕组的电流为I（单位为A），根据焦耳定律，绕组损耗P_Cu（单位为W）的计算公式为：

- P_Cu=I^2R

- 这里的R可以通过测量或者根据绕组的材料（电阻率ρ）、绕组长度l和横截面积S来计算，R = ρ(l)/(S)。

1. 在三相变压器中，如果是星形（Y）接法。

- 设相电流为I_ph，相电阻为R_ph，则三相绕组总损耗P_Cu为：

- P_Cu=3I_ph^2R_ph

- 若已知线电流I_L，对于星形接法I_ph=I_L，并且相电阻R_ph已知时，可直接代入计算。

2. 如果是三角形（Δ）接法。

- 设相电流为I_ph，相电阻为R_ph，则三相绕组总损耗P_Cu为：

- P_Cu=3I_ph^2R_ph

- 对于三角形接法，线电流I_L与相电流I_ph的关系为I_ph=frac{I_L}{√(3)}。当已知线电流I_L和相电阻R_ph时，先根据I_ph=frac{I_L}{√(3)}求出相电流，再代入P_Cu=3I_ph^2R_ph计算绕组损耗。

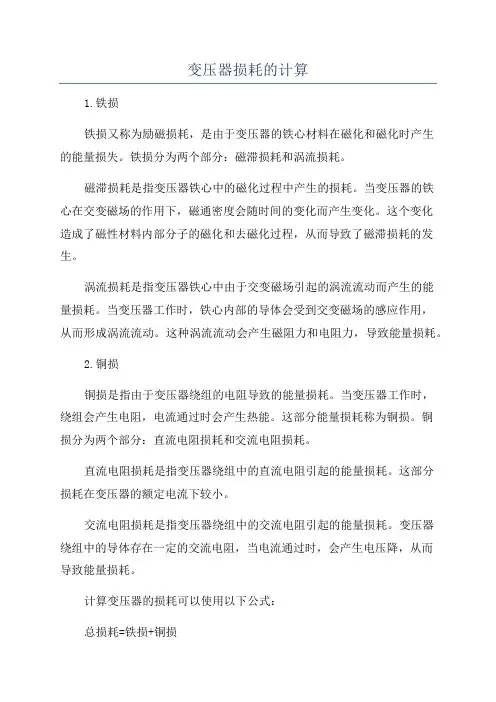

变压器损耗的计算

1.铁损

铁损又称为励磁损耗，是由于变压器的铁心材料在磁化和磁化时产生的能量损失。铁损分为两个部分：磁滞损耗和涡流损耗。

磁滞损耗是指变压器铁心中的磁化过程中产生的损耗。当变压器的铁心在交变磁场的作用下，磁通密度会随时间的变化而产生变化。这个变化造成了磁性材料内部分子的磁化和去磁化过程，从而导致了磁滞损耗的发生。

涡流损耗是指变压器铁心中由于交变磁场引起的涡流流动而产生的能量损耗。当变压器工作时，铁心内部的导体会受到交变磁场的感应作用，从而形成涡流流动。这种涡流流动会产生磁阻力和电阻力，导致能量损耗。

2.铜损

铜损是指由于变压器绕组的电阻导致的能量损耗。当变压器工作时，绕组会产生电阻，电流通过时会产生热能。这部分能量损耗称为铜损。铜损分为两个部分：直流电阻损耗和交流电阻损耗。

直流电阻损耗是指变压器绕组中的直流电阻引起的能量损耗。这部分损耗在变压器的额定电流下较小。

交流电阻损耗是指变压器绕组中的交流电阻引起的能量损耗。变压器绕组中的导体存在一定的交流电阻，当电流通过时，会产生电压降，从而导致能量损耗。

计算变压器的损耗可以使用以下公式：

总损耗=铁损+铜损 铁损=磁滞损耗+涡流损耗

铜损=直流电阻损耗+交流电阻损耗

变压器的损耗还可以用以下公式估算：

全负荷损耗=铁损+铜损的常数

根据以上公式，变压器损耗的计算步骤如下：

1.确定变压器的额定功率、额定电压和额定电流。

2.确定变压器的负载率。负载率等于变压器的输出功率与额定功率的比值。

3.根据变压器的额定功率和负载率，计算变压器的额定电流。额定电流等于变压器的额定功率除以额定电压。

4.根据变压器的额定电流，计算变压器的铜损。直流电阻损耗等于铜损的一部分，可以通过乘以一个系数来计算。

5.根据变压器的负载率和额定电流，计算变压器的总损耗。总损耗等于负载率的平方乘以额定电流的平方乘以铜损系数。

6.计算变压器的铁损。铁损等于总损耗减去铜损。

变压器带载时损耗计算公式

变压器是电力系统中常见的电气设备，用于改变交流电压的设备。在变压器运行过程中，会产生一定的损耗，其中包括铁损和铜损。对变压器带载时损耗进行计算是非常重要的，可以帮助我们了解变压器的运行情况，从而进行合理的运行和维护。

变压器带载时损耗计算公式是根据变压器的工作原理和损耗特性推导出来的。在进行损耗计算时，需要考虑变压器的额定容量、额定电压、负载率等因素。下面将介绍变压器带载时损耗计算的公式及其推导过程。

1. 变压器的损耗类型。

在变压器运行过程中，会产生两种类型的损耗，分别是铁损和铜损。

铁损是指变压器的铁芯在交变磁场中产生的损耗，它与变压器的工作电压和频率有关。铁损与电压的平方成正比，与频率成正比。铁损通常用变压器额定容量的百分比来表示，称为变压器的空载损耗。

铜损是指变压器线圈中电流通过导线时产生的损耗，它与变压器的负载电流的平方成正比。铜损通常用变压器额定容量的百分比来表示，称为变压器的负载损耗。

2. 变压器带载时损耗计算公式。

变压器带载时损耗计算公式包括铁损和铜损两部分。其总损耗可以表示为：

总损耗 = 铁损 + 铜损。

其中，铁损可以表示为：

铁损 = K1 V^2。

铜损可以表示为： 铜损 = K2 I^2。

其中，V表示变压器的额定电压，I表示变压器的负载电流，K1和K2分别是变压器的铁损和铜损的系数。

3. 变压器带载时损耗计算公式的推导过程。

变压器的铁损与电压的平方成正比，可以表示为：

PFe = K1 V^2。

其中，PFe表示变压器的铁损，K1表示铁损的系数。

变压器的铜损与电流的平方成正比，可以表示为：

PCu = K2 I^2。

其中，PCu表示变压器的铜损，K2表示铜损的系数。

根据变压器的额定容量和额定电压，可以得到变压器的额定负载电流为：

I = S / V。

其中，S表示变压器的额定容量，V表示变压器的额定电压。

将变压器的额定负载电流代入铜损公式中，可以得到：

变压器损耗计算公式及程序

保护变压器损耗的计算

一、公式

其中，负载损耗=负载功率(W)/变压器额定容量（KVA）*100%

空载损耗=空载功率(W)/变压器额定容量（KVA）*100%；

二、程序

1、输入变压器额定容量（KVA）和负载功率（W）、空载功率（W）；

2、计算负载损耗，即负载功率（W）/变压器额定容量（KVA）*100%；

3、计算空载损耗，即空载功率（W）/变压器额定容量（KVA）*100%；

4、变压器损耗=负载损耗+空载损耗。

三、实例

例1：测试变压器的额定容量为10KVA，负载功率500W，空载功率200W，要求计算变压器损耗。

答：负载损耗=500/10*100%=5%；空载损耗=200/10*100%=2%；变压器损耗=5%+2%=7%。
