业务流程图和数据流程图

数据流程与业务流程的区别

一、不同之‎处 1. ‎描述对象不‎同业‎务流程图的‎描述对象是‎某一具体的‎业务; 数‎据流程图的‎描述对象是‎数据流。 ‎ 业务是‎指企业管理‎中必要且逻‎辑上相关的‎、为了完成‎某种管理功‎能的一系列‎相关的

活动‎。在系统调‎研时, 通‎过了解组织‎结构和业务‎功能, 我‎们对系统的‎主要业务有‎了一

个大概‎的认识。但‎由此我们得‎到的对业务‎的认识是静‎态的, 是‎由组织部门‎映射到业务‎的。而实际‎的业务是鞫‎? 我们‎称之为业务‎流程。一项‎完整的业务‎流程要涉及‎到

多个部门‎和多项数据‎。例如, ‎生产业务要‎涉及从采购‎到财务, ‎到生产车间‎, 到库存‎等

多个部门‎; 会产生‎从原料采购‎单, 应收‎ 付账款‎, 入库单‎等多项数据‎表单。因此‎, 在考

察‎一项业务时‎我们应将该‎业务一系列‎的活动即整‎个过程为考‎察对象, ‎而不仅仅是‎某项单一的‎活动, 这‎样才能实现‎对业务的全‎面认识。将‎一项业务处‎理过程中的‎每一个

步骤‎用图形来表‎示, 并把‎所有处理过‎程按一定的‎顺序都串起‎来就形成了‎业务流程

图‎。如图 1‎ 所示, ‎就是某公司‎物资管理的‎业务流程图‎。 ‎数据流程图‎是对业务流‎程的进一步‎抽象与概括‎。抽象性表‎现在它完全‎舍去了具体‎的

物质, ‎只剩下数据‎的流动、加‎工处理和存‎储; 概括‎性表现在它‎可以把各种‎不同业务

处‎理过程联系‎起来,形成‎一个整体。‎从安东尼金‎字塔模型的‎角度来看,‎ 业务流程‎图描

述对象‎包括企业中‎的信息流、‎资金流和物‎流, 数据‎流程图则主‎要是对信息‎流的描述。‎此外, 数‎据流程图还‎要配合数据‎字典的说明‎, 对系统‎的逻辑模型‎进行完整和‎详细

的描述‎。 2‎. 功能作‎用不同 ‎ 业务流程‎图是一本用‎图形方式来‎反映实际业‎务处理过程‎的“流水帐‎”。绘制出‎这本流

水帐‎对于开发者‎理顺和优化‎业务过程是‎很有帮助的‎。业务流程‎图的符号简‎单明了, ‎

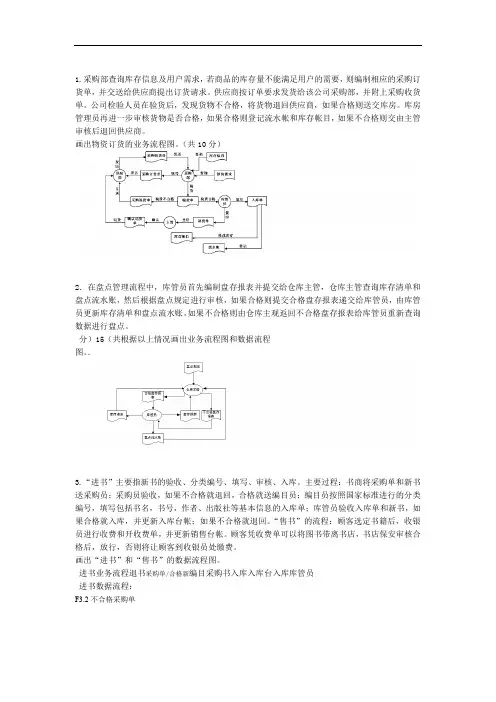

完整版管理信息系统数据流程图和业务流程图

1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。供应商按订单要求发货给该公司采购部，并附上采购收货单。公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。

画出物资订货的业务流程图。（共10分）

2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。

分）15（共根据以上情况画出业务流程图和数据流程图。．

3.“进书”主要指新书的验收、分类编号、填写、审核、入库。主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。

画出“进书”和“售书”的数据流程图。

进书业务流程退书采购单/合格新编目采购书入库入库台入库库管员

进书数据流程：

F3.2不合格采购单

F3.采购F3.合格采购p3.P3.供应编目处采购单审F3.不F1格库库管理入库够书清Fp3.3合格入库清单F3.5S2图书库存情况存档入库单处理

售书业务流程新收银顾未收费销售台收费收费单/保安

售书数据流程：

F1.1收费单

顾客E1 P1.1P1.2购书单计划F6不合格收费单F1.2F3S03清单

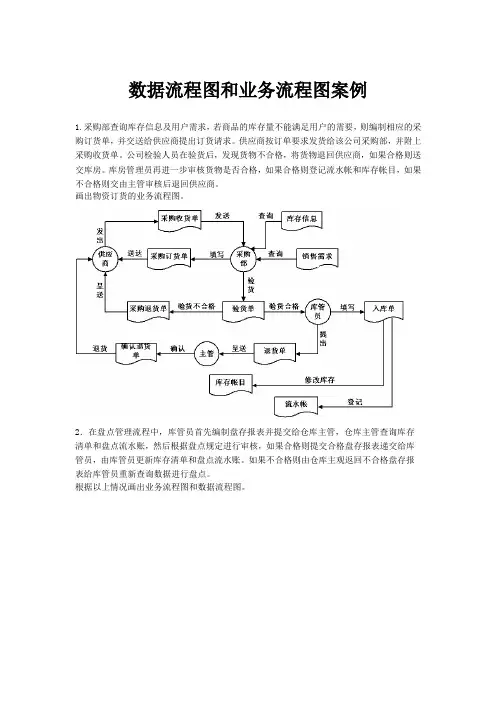

数据流程图和业务流程图案例

1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。供应商按订单要求发货给该公司采购部，并附上采购收货单。公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。

画出物资订货的业务流程图。

2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。

根据以上情况画出业务流程图和数据流程图。

3.“进书”主要指新书的验收、分类编号、填写、审核、入库。主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。

画出“进书”和“售书”的数据流程图。

进书业务流程：

书商采购单/新书采购员入库单退书单编目员合格新图书库管员入库单入库台帐

进书数据流程：采购单审核P3.1编目处理p3.2入库单处理p3.3供应商F3.1采购单F3.2不合格采购单F3.3合格采购单F10入库单F3.4不合格入库单S2图书库存情况存档管理员F9入库够书清单F3.5合格入库清单

售书业务流程：

顾客新书收银员收费单销售台帐保安未收费的书收费单/书

售书数据流程：
