冲床技术参数表

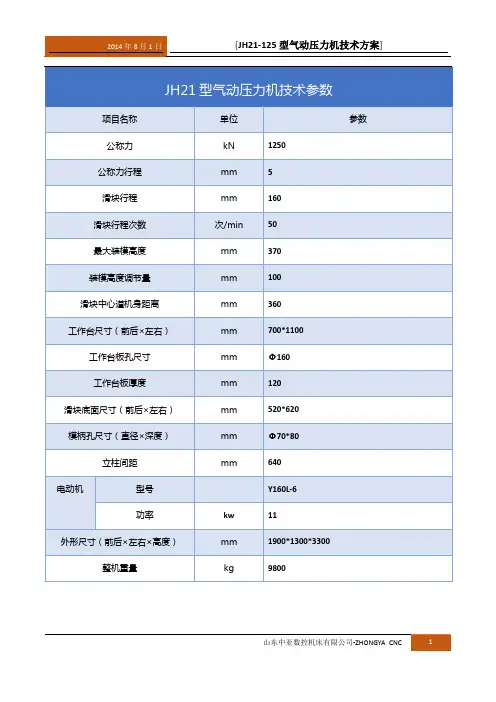

2014年8月1日 [JH21-125型气动压力机技术方案]

山东中亚数控机床有限公司-ZHONGYA CNC 1 JH21型气动压力机技术参数 项目名称 单位 参数 公称力 kN 1250 公称力行程 mm 5 滑块行程 mm 160 滑块行程次数 次/min 50 最大装模高度 mm 370 装模高度调节量 mm 100 滑块中心道机身距离 mm 360 工作台尺寸（前后×左右） mm 700*1100 工作台板孔尺寸 mm Φ160 工作台板厚度 mm 120 滑块底面尺寸（前后×左右） mm 520*620 模柄孔尺寸（直径×深度） mm Φ70*80 立柱间距 mm 640 电动机 型号 Y160L-6 功率 kw 11 外形尺寸（前后×左右×高度） mm 1900*1300*3300 整机重量 kg 9800

技术方案

NTC-80、110、160 吨高精密冲床

南通锻压设备股份有限公司

2013年7月

1 综述 Nantong Forging Equipment Co.,Ltd南 通 锻 压 设 备 有 限 公 司

地址：江苏省如皋经济开发区柴湾工业园区

ADD:Chaiwan Industrial Zone,Rugao City,Jangsu Province，P.R.China

TEL: 0086-0513-87203858 82155555

FAX: 0086-0513-87203818 82154321

E-mail: ntdysbc@ a4358@

第 2页 共7页

Web: 本高精密冲床是我公司根据市场需求和发展方向，集合国外先进的设计理念开发的新型开式单点冲床。该冲床机身设计成C架式结构，经回火后加工而成，具有精持好，机床钢性强的特点，适用于冲孔、落料、浅拉伸等加工。附机器照片：

Nantong Forging Equipment Co.,Ltd南 通 锻 压 设 备 有 限 公 司

地址：江苏省如皋经济开发区柴湾工业园区

ADD:Chaiwan Industrial Zone,Rugao City,Jangsu Province，P.R.China

TEL: 0086-0513-87203858 82155555

FAX: 0086-0513-87203818 82154321

E-mail: ntdysbc@ a4358@ 第 3页 共7页

EVA 深圳億和精密金屬制品（深圳）有限公司沖床一覽表 2002.12.5序號機器規格制造商閉合高度調整量數量備注1SDP-300台灣協易4001801油壓機2SAG-300台灣協易60020013SN1-250台灣協易45012014SN2-250台灣協易45012015SN1-200台灣協易45011016NC1-2000-1日本41011027SN1-200台灣協易40011018NCP-160台灣東發45010019SN1-160台灣協易400100910SN1-160台灣協易360100111NC1-1500-1日本350100112SN1-110台灣協易350901013SNC-110台灣協易35090114SN1-110台灣協易320901 制表﹕劉小波審批﹕______________ 批准﹕_______________ 1/3EVA 深圳億和精密金屬制品（深圳）有限公司沖床一覽表 2002.12.5序號機器規格制造商閉合高度調整量數量備注15NC1-1100-1日本32090216NCP-110台灣東發36080217SN1-80台灣協易330801218SN1-80台灣協易30080119NC1-800-1日本30080120JB23-63A上海二鍛521JB23-63上海二鍛722SN1-60台灣協易300701023SNC-60台灣協易30070124SN1-60台灣協易27070225DOBBY-60日本30570126SN1-45台灣協易27060727SNC-45台灣協易27060128OBS45-3日本250603 制表﹕劉小波審批﹕______________ 批准﹕_______________ 2/3EVA 深圳億和精密金屬制品（深圳）有限公司沖床一覽表 2002.12.5序號機器規格制造商閉合高度調整量數量備注29SAP-H-40台灣協易24550230JB23-40上海二鍛231OBS35-3日本小松21055232SN1-35台灣協易25050133PUX25-KRC日本22050134J23-25上海二鍛335SAP-H-20台灣協易2055033616T上海二鍛33716T台灣1383923 404142 制表﹕劉小波審批﹕______________ 批准﹕_______________ 3/3

冲床技术参数解释

J23系列开式双柱可倾压力机 J21系列开式双柱固定台压力机 ，主要参数说明以下几个问题：

1反映了一台压力机的工艺能力和加工零件的尺寸范围

2反映压力机生产效率

3是设计压力机重要依据

4用户根据成型工艺要求和生产率选择压力机参数是否合适

1、 公称压力

滑块离下死点某一特定距离（公称力行程）或曲柄转角离下死点前某一特定角度（公称压力角）时，滑块上所有容许承受的最大作用力。例如：J21-110，1100千牛开式单点压力机，公称力1100千牛，公称力行程SP离下死点距离为5mm。

公称力是压力机主要工作性能参数，是计算压力机零件强度和刚度基本根据

压力机受力零件可以分成三类：

一类零件——床身、滑块、连杆、调节螺杆和保险块，此类零件的强度和刚度按公称力设计，它的强度和刚度不受曲柄转角变化而变化，作用力常数。

二类零件——齿轮、传动轴和离合器制动器、旋转零件，此类零件的强度与刚度，按公称力作用下产生的公称扭矩设计的，它的零件强度和刚度随着曲柄转角变化而变化。扭矩为常数 (忽略弯距的影响)

三类零件——曲轴，它的强度于刚度既要考虑公称力作用下的弯距，又要考虑曲轴传递的扭矩，属于弯扭联合作用，所以曲轴强度也是随着曲柄转角变化而变化。

根据以上三种零件的强度可以绘制出滑块允许负荷图，用户厂的加工零件的工艺负荷图不能超过滑块允许负荷图曲线之外，否则会损坏压力机零件。

举例说明：Sp=5mm(α=18度)——离下死点距离为5mm时产生公称力（吨位）

SPSP 当公称行程S在这两种情况下压力机有关零件受力情况有所不同

2、 滑块行程 滑块行程指滑块从上死点到下死点所经过的距离，行程是曲轴偏心的2倍

1滑块行程大小，随着工艺用途和公称力的不同而变化，落料与冲孔工序一般不需要大的滑块行程。

2浅拉伸要求滑块行程大点，此时滑块行程一般不应小于拉伸件高度的3倍，此外还要考虑到上模在上死点时不与模具导柱脱开。
