发电机的构造及工作原理

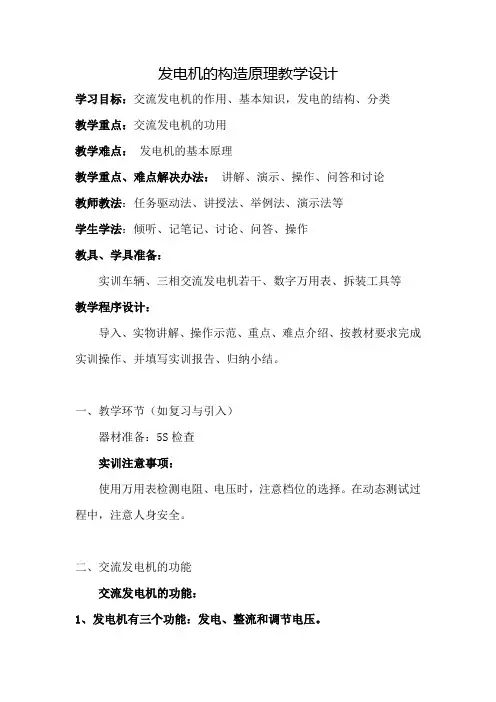

发电机的构造原理教学设计

学习目标：交流发电机的作用、基本知识，发电的结构、分类

教学重点：交流发电机的功用

教学难点： 发电机的基本原理

教学重点、难点解决办法： 讲解、演示、操作、问答和讨论

教师教法：任务驱动法、讲授法、举例法、演示法等

学生学法：倾听、记笔记、讨论、问答、操作

教具、学具准备：

实训车辆、三相交流发电机若干、数字万用表、拆装工具等

教学程序设计：

导入、实物讲解、操作示范、重点、难点介绍、按教材要求完成实训操作、并填写实训报告、归纳小结。

一、教学环节（如复习与引入）

器材准备：5S检查

实训注意事项：

使用万用表检测电阻、电压时，注意档位的选择。在动态测试过程中，注意人身安全。

二、交流发电机的功能

交流发电机的功能：

1、发电机有三个功能：发电、整流和调节电压。 （1）电磁感应：导体切割磁力线运动或通过线圈的磁通量发生变化时，在导体或线圈中就会产生电动势。在电磁感应现象中产生的电动势叫感应电动势，由感应电动势产生的电流叫感应电流。

（2）三相交流电：在磁场里有三个互成120°的线圈同时转动，电路里就产生三个交变电动势。这样的发电机发出的电流叫做三相交流电。

（3）二极管的特性：

二极管具有单向导电性，将万用表的量程拨到欧姆档，用红、黑表笔分测二极管两引线，一个方向的电阻很小（仅8 ~10Ω左右），另一个方向的电阻极大（无穷大）。

发电机的功能

(1) 发电： 点火开关用于ON档工作电路，起动发动机，并通过多槽传送带把发动机的旋转力传输到发电机皮带轮，转动的磁化转子，在定子线圈中旋转产生交流电流。

(2) 整流 因为定子线圈中产生的电是交流电，它不能用于车辆上安装的直流电器装置，所以整流器功用：把定子绕组产生的三相交流电变为直流电输出。

(3) 调节电压 利用调节器调节发电机的电压，在发电机转速或负载发生变化时也能保持电压稳定。

（4）输出、将来自发动机的机械能转变成电能。并输出给用电设备。

发电机的组成及工作原理

发电机是一种将机械能转化为电能的装置，它是现代社会中不可或缺的重要设备之一。本文将详细介绍发电机的组成和工作原理。

一、发电机的组成

1. 主轴：主轴是发电机的核心部件，它连接着发电机的转子和定子。主轴通常由高强度的金属材料制成，以承受高速旋转的转子的力量。

2. 转子：转子是发电机中的旋转部件，它由导体和磁铁组成。转子的旋转产生了磁场的变化，从而诱导出电流。

3. 定子：定子是发电机中的静止部件，它由导体线圈和铁芯组成。定子的线圈绕制在铁芯上，当转子旋转时，磁场的变化会在定子线圈中诱导出电流。

4. 磁铁：磁铁是转子中的重要组成部分，它产生了磁场。磁铁通常由强磁性材料制成，如永磁体或电磁体。

5. 导体线圈：导体线圈是定子中的关键部件，它由导电材料制成，如铜线。导体线圈绕制在定子的铁芯上，当磁场的变化通过线圈时，电流就会在线圈中产生。

6. 端子：端子是发电机的输出部分，它连接着发电机和外部电路。通过端子，发电机产生的电能可以传输到需要使用的地方。

二、发电机的工作原理

发电机的工作原理基于电磁感应定律。当发电机的转子旋转时，磁铁产生的磁场会在定子线圈中诱导出电流。具体的工作原理如下：

1. 直流发电机的工作原理：

（1）当转子旋转时，磁铁产生的磁场会穿过定子线圈。 （2）由于磁场的变化，定子线圈中会产生感应电动势。

（3）根据电磁感应定律，感应电动势的大小与磁场变化的速率成正比。

（4）感应电动势通过导体线圈和端子输出，形成直流电流。

2. 交流发电机的工作原理：

（1）当转子旋转时，磁铁产生的磁场会穿过定子线圈。

（2）由于磁场的变化，定子线圈中会产生交变电动势。

（3）根据电磁感应定律，交变电动势的大小与磁场变化的速率成正比。

（4）交变电动势通过导体线圈和端子输出，形成交流电流。

三、发电机的工作过程

发电机的工作过程可以分为以下几个步骤：

1. 磁场的产生：发电机中的磁铁通过转子的旋转产生磁场。

发电机是一种将机械能转化为电能的装置，广泛应用于工业生产、家庭生活以及各种交通工具中。它的构造和工作原理是物理学领域的重要知识，下面我们将重点介绍发电机的构造和工作原理。

一、发电机的构造

发电机通常由定子和转子两部分组成。

1. 定子：定子是发电机的固定部分，主要由铁芯和线圈组成。铁芯用于集中磁场，线圈则是电磁感应的关键部分。线圈一般由导电材料制成，固定在铁芯上。

2. 转子：转子是发电机的旋转部分，主要由轴、磁极和励磁部分构成。磁极通常采用永磁体或者电磁铁制成，它们的旋转产生磁场变化，从而引起定子线圈中的感应电动势。励磁部分则用于给转子提供电能，使其具有旋转运动。

二、发电机的工作原理

发电机的工作原理主要依赖于电磁感应定律和发电机定则。

1. 电磁感应定律：电磁感应定律是物理学中的基本定律，它指出当导体相对于磁场运动或者磁场强度发生变化时，就会在导体中产生感应电动势。

2. 发电机定则：根据发电机定则，当一个闭合线路在磁场中运动时，线路中就会产生感应电动势。感应电动势的大小与线路的形状、磁场的强度以及线路在磁场中的运动状态有关。

基于以上原理，发电机工作时，定子线圈中会产生感应电动势，在外部串联负载电阻后，就能产生电流。而这个电流就是我们常说的交流电。发电机产生电流的过程是一个动态过程，其中包含了磁场的变化、电势差的产生和电流的流动。

三、发电机的分类

根据不同的工作原理和结构特点，发电机可以分为直流发电机和交流发电机。

1. 直流发电机：直流发电机是通过直接将机械能转化为直流电的发电机。它的结构简单，运行稳定，是较为成熟的发电设备之一。直流发电机根据励磁方式的不同又可分为分为永磁直流发电机和励磁直流发电机两种类型。

2. 交流发电机：交流发电机是通过感应原理将机械能转化为交流电的发电机。它的结构复杂，但是应用范围更广，可以大规模应用于供电系统中。根据磁场产生方式的不同，交流发电机又可分为同步发电机和异步发电机两种类型。

发电机的组成及工作原理

一、发电机的组成

发电机是将机械能转化为电能的设备，主要由以下几个部分组成：

1.转子：转子是发电机的旋转部分，通常由铁芯和线圈组成。转子的铁芯通常采用硅钢片制成，以减少铁芯的磁滞损耗和涡流损耗。线圈则是由导电材料制成的，通过转子的旋转产生感应电流。

2.定子：定子是发电机的静止部分，通常由铁芯和线圈组成。定子的铁芯也采用硅钢片制成，以减少能量损耗。线圈则被称为绕组，通过与转子的磁场相互作用，产生感应电流。

3.电刷和集电环：电刷和集电环用于将转子上产生的电能传输到外部电路中。电刷是由碳材料制成的，具有良好的导电性能和耐磨性。集电环则是固定在发电机的转子轴上，通过与电刷接触，实现电能的传输。

4.外壳：外壳是发电机的保护部分，通常由金属材料制成。外壳的主要作用是保护内部部件不受外界环境的影响，并提供机械支撑。

二、发电机的工作原理

发电机的工作原理基于电磁感应现象，即当导体在磁场中运动时，会产生感应电流。发电机利用这一原理将机械能转化为电能的过程如下：

1.电磁感应：当发电机的转子旋转时，转子上的线圈会与定子上的线圈相互作用。由于转子线圈和定子线圈之间存在磁场差异，就会产生电磁感应现象，即在线圈中产生感应电流。 2.电能转换：由于转子和定子线圈之间存在相对运动，感应电流会不断变化。根据法拉第电磁感应定律，变化的磁场会产生感应电动势，从而将机械能转化为电能。

3.电能输出：感应电动势通过电刷和集电环传输到外部电路中，供电设备进行使用。同时，发电机通过外部电路提供的电流，形成磁场，使得转子继续旋转，保持电能的持续输出。

4.调节系统：为了保持发电机的稳定输出，通常会配备调节系统，用于控制发电机的电压和频率。调节系统可以根据负载的需求，自动调整发电机的输出电压和频率，以满足电力供应的要求。

总结：

发电机是一种将机械能转化为电能的设备，由转子、定子、电刷和集电环、外壳等部分组成。其工作原理基于电磁感应现象，通过转子和定子线圈之间的相互作用，将机械能转化为电能，并通过电刷和集电环将电能输出到外部电路中。发电机的稳定输出通常由调节系统控制。
