建筑模板配模方案

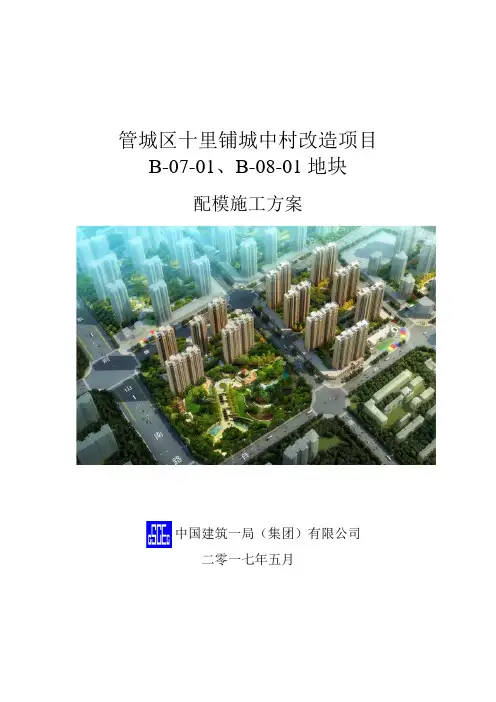

管城区十里铺城中村改造项目

B-07-01、B-08-01地块

配模施工方案

中国建筑一局（集团）有限公司

二零一七年五月

目 录

一、编制依据 ...................................................... 1

二、工程概况 ...................................................... 1

三、模板支架及其设计原则 .......................................... 1

四、模板设计 ...................................................... 1

4.1墙体模板 ................................................. 1

4.2梁板模板 ................................................. 3

4.3楼梯模板 ................................................. 6

4.4其他节点 ................................................. 7 一、编制依据

1、管城区十里铺城中村改造项目工程施工图纸。

2、现场实际情况。

3、我单位同类工程施工经验。

二、工程概况

郑州十里铺安置区项目总承包工程位于郑州市管城区紫荆山路与赣江路交叉口。项目包含B-07-01及B-08-01两个地块，总建筑面积432203.58m2，由12栋32~34F高层、1栋3F幼儿园、2F商业裙房、附属用房以及二层地下车库组成，地下建筑面积107732.41m2,地上总建筑面积为324471.17m2。结构形式为剪力墙，结构安全等级为二级，合理使用年限50年，抗震按照三级、四级六度设防，工程耐火等级为一级。

南川大观镇森林湖尚小区工程 模板施工方案

重庆华岩建筑工程有限公司 第 1页共 23页 一、工程概况

南川大观镇森林湖尚小区工程由重庆秋收房地产开发有限公司在南川大观镇1#地块开发的二类高层居住建筑住宅。本工程由广东建筑艺术设计院有限公司设计，总建筑面积：80887.77m2，包括1～4号楼的18层和30层住宅、配套商业、地下车库、设备用房及其小区配套公建，重庆华岩建筑工程有限公司承建3#楼、4#楼、及其配套商业地下车库，建筑面积约50848.15m2。

本工程3#楼±0.00设计标高相当于总图绝对标高746.60m；4#楼±0.00设计标高相当于总图绝对标高747.50m；其中3#楼为-2F/18F，建筑面积14637.68m2，建筑高度为60m；4#楼为-2F/28F，建筑面积31517.87m2，建筑高度为90m，车库总建筑面积：4692.6 m2。

3#、4#楼结构类型为钢筋混凝土剪力墙结构，地下车库结构类型为框架结构。设计耐火等级为一级，抗震设防烈度为六度，结构设计使用年限50年，设计耐火等级一级。3#楼抗震等级为四级，4#楼抗震等级为三级，地下车库抗震等级为四级。基础采用人工挖孔桩、条形基础、筏板基础等形式。采用烧结页岩空心砖作为填充墙砌体。

二、编制依据

（1）南川大观镇森林湖尚小区工程3#、4#楼、地下车库施工图。

（2）执行规范：

a.《混凝土结构工程施工质量验收规范》 GB50204-2002

b.《高层建筑混凝土结构技术规程》 JGJ3-2010

（3）《施工组织设计》。

（4）《建筑施工计算手册》

（5）《建筑施工扣件式钢管脚手架安全技术规范》JGJl30—2011 南川大观镇森林湖尚小区工程 模板施工方案

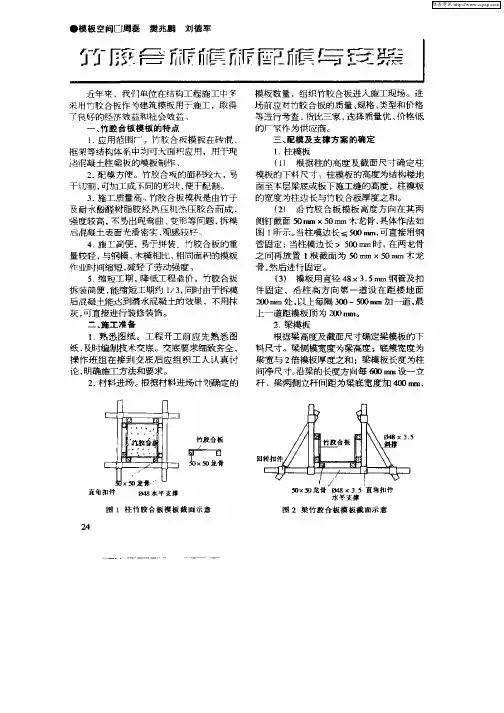

●模扳空间口周磊樊兆鹏刘德军　

近年来，我们单位在结构工程施工中多　采用竹胶合板作为建筑模板用于施工．取得　了良好的经济效益和社会效益。　一、竹胶合板模板的特点　１．应用范围广。竹睦合板模板在砖混、　框架等结构体系中均可大面积应用，用于现　涟混凝土柱粱板的模板制作　２．配模方便。竹胶合扳的面积较大，易　于切割，呵加工成不同的形状．便于配制。　３．施工质量高。竹胶合板模板是由竹子　及耐永酚醛树脂胶经热压机热压皎合而成．　强度较高．不易出现弯曲、变形等问题，拆模　届混凝土表面光滑密实，观感较好。　４施工简便，易于拼装。竹胶合板的重　量较轻，与钢模、木模相比，相同面积的模板　作业时间缩短．减轻了劳动强度。　５缩短工期．降低工程造价。竹胶合板　拆装简便，能缩短工期约１／３．同时由于拆模　不用抹　灰，可直接进行装修装饰。　二、施工准备　１熟悉图纸。工程开工前应先熟悉图　纸，及时编制技术交底。交底要求细致齐全，　操作班组在接到交底后应组织工人认真讨　论，明确施工方法和要求。　２．材丰葺进场。　

直　模板数量，组织竹皎合板进入施工现场。进　场前应对竹胶合板的质量、规格、娄型和价格　等进行考查．货比三家，选择质量优、价格祗　的厂家作为供应商。　三、配模及支撑方案的确定　１．拄模板　ｆ　１）　根据柱的高度及截面尺寸确定柱　模板的下料尺寸。柱模板的高度为结构楼地　面至本层粱厩或板下施工缝的高度，柱模板　的宽度为拄边长与竹皎合板厚度之和。　ｆ　２）　沿竹胶合板模板高度方向在其两　侧钉截面５０ｍｍ×５０ｍｍ木龙骨，具体作法如　图１所示。当柱摸边长≤５００ｍｍ，可直接用钢　管固定；当柱模边长＞５００ｒａｍ时，在两龙骨　之间再放置１根截面为５０ｍｍ×５０ｍｍ木龙　骨，然后进行固定。　ｆ３）模板用直径４８×３．５ｍｍ钢管及扣　件固定，沿柱高方向第一道设在距楼地面　￣ＯＯｍｍ处，以上每隔３Ｏ０—５００ｒａｍ加一道，最　上一道距模板顶为２ＯＯ　ｍｍ。　２．梁模板　根据粱高度及截面尺寸确定粱模板的下　料尺寸。粱侧模宽度为粱高度；底模宽度为　梁宽与２倍模板厚度之和；梁模板长度为柱　间净尺寸。沿粱的长度方向每６６Ｏｍｍ设一立　杆，梁两侧立杆间距为粱底宽度加４ＯＯｍｍ，　

建筑项目模板工程施工方案

模板体系选择恰当与否，直接关系到施工质量、施工进度、成本投入。

因此，在编制施工组织设计前项目根据设计图纸对模板体系的选型进行了可行性研究，基础面积大，结构形式变化多，选择木模较为有利。因为木模按流水段配置周转4-5 次正好出±0.000。从材料投入和施工质量上都比较合适。而在地上结构施工时，因地上结构形式基本上比较统一，选择周转次数多、施工质量易于得到保证的大钢模较为有利。

(1)模板结构设计按清水混凝土要求考虑。

由于现阶段我国尚无清水混凝土施工标准，根据有关资料，制定了本项目清水混凝土的施工标准，要求拆模后构件达到：

1)表面平整光滑，线条顺直，几何尺寸准确（在规范允许范围内）。

2)混凝土表面颜色均匀一致，无蜂窝麻面、露筋、夹渣、粉化、锈斑和明显气泡存在。

3)模板拼缝痕迹应具有规律性，结构阴阳角部位方正，无缺棱掉角，上下楼层的连接面平整光洁，施工完后无需抹灰或仅须涂料罩面即可达到相当于中级抹灰的质量标准。

(2)模板选型：

本工程A、B、C 都为现浇剪力墙结构的建筑，为使混凝土外观质量达到结构“长城杯”的要求，我们精心进行了模板体系选型。

1)地下部分：

(A)地下室底板模板：A 段1.35m 厚底板、B 段1.0m 厚底板、C 段0.6m 和D 段0.55m 厚底板、电缆通道和设备管道通道0.45m 厚底板以及中庭处条基均采用240mm 厚砖砌胎膜。

(B)基础梁模板：B、C、D 段基础梁位于底板上部以及中庭阶梯形基础采用木模。

(C)墙模板：A 段地下室、B 段、C 段、D 段地下剪力墙模板采用双面覆膜木模板，现场拼装成大模，利用塔吊吊装就位。阴角配制阴角模。模板拼缝处作成企口，并粘贴密封条以防漏浆。横背楞为2× φ48 钢管（间距50cm）。斜支撑采用φ48 钢管，自下而上150cm 一道，上部不足150cm 也加一道。顶板、梁模板：A、B 段水平结构（顶板、连梁）模板选用12mm 厚双面覆膜木模板、50mm×100mm 木枋龙骨及碗扣快拆支撑体系和普通钢管脚手架相结合；截面50×100mm 木枋作为次搁栅，间距30cm；下方垂直其平铺截面100×100 木枋为主搁栅，间距为900mm。支撑为碗扣式脚手架。考虑流水施工，模板、支撑配足三层用量。
