10KV中压真空断路器的选用

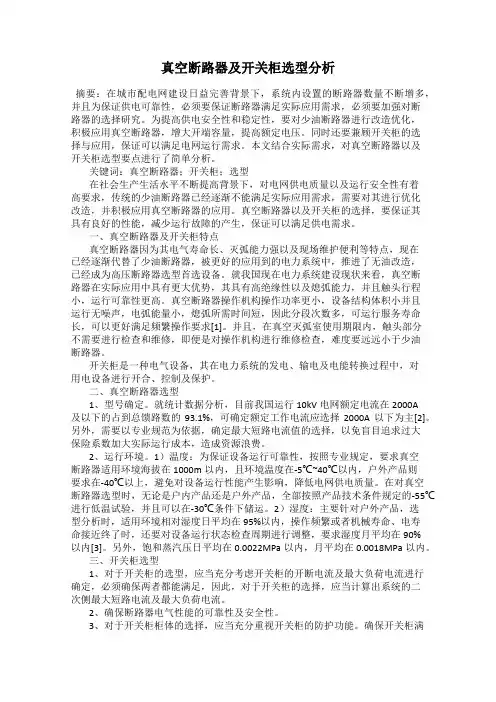

真空断路器及开关柜选型分析

摘要：在城市配电网建设日益完善背景下，系统内设置的断路器数量不断增多，并且为保证供电可靠性，必须要保证断路器满足实际应用需求，必须要加强对断路器的选择研究。为提高供电安全性和稳定性，要对少油断路器进行改造优化，积极应用真空断路器，增大开端容量，提高额定电压。同时还要兼顾开关柜的选择与应用，保证可以满足电网运行需求。本文结合实际需求，对真空断路器以及开关柜选型要点进行了简单分析。

关键词：真空断路器；开关柜；选型

在社会生产生活水平不断提高背景下，对电网供电质量以及运行安全性有着高要求，传统的少油断路器已经逐渐不能满足实际应用需求，需要对其进行优化改造，并积极应用真空断路器的应用。真空断路器以及开关柜的选择，要保证其具有良好的性能，减少运行故障的产生，保证可以满足供电需求。

一、真空断路器及开关柜特点

真空断路器因为其电气寿命长、灭弧能力强以及现场维护便利等特点，现在已经逐渐代替了少油断路器，被更好的应用到的电力系统中，推进了无油改造，已经成为高压断路器选型首选设备。就我国现在电力系统建设现状来看，真空断路器在实际应用中具有更大优势，其具有高绝缘性以及熄弧能力，并且触头行程小，运行可靠性更高。真空断路器操作机构操作功率更小，设备结构体积小并且运行无噪声，电弧能量小，熄弧所需时间短，因此分段次数多，可运行服务寿命长，可以更好满足频繁操作要求[1]。并且，在真空灭弧室使用期限内，触头部分不需要进行检查和维修，即便是对操作机构进行维修检查，难度要远远小于少油断路器。

开关柜是一种电气设备，其在电力系统的发电、输电及电能转换过程中，对用电设备进行开合、控制及保护。

二、真空断路器选型

1、型号确定。就统计数据分析，目前我国运行10kV电网额定电流在2000A及以下的占到总馈路数的93.1%，可确定额定工作电流应选择2000A以下为主[2]。另外，需要以专业规范为依据，确定最大短路电流值的选择，以免盲目追求过大保险系数加大实际运行成本，造成资源浪费。

真空断路器额定开距一般选择范围为：6kV及以下一般为4～8mm，10kV及以下一般为8～12mm，35kV一般为20～40mm。通常真空断路器的触头接触行程一般取额定开距的20%～40%，10kV真空断路器的接触行程一般取3～4mm。真空开关的触头接触压力根据分断电流大小得出经验数据为分断电流为12.5kA时，选择压力为50kg。分断电流为16kA时，选择压力为70kg。分断电流为20kA时，选择压力为90～120kg。分断电流为31.5kA时，选择压力为140～180kg。分断电流为40kA，选择压力为230～250kg。10kV真空开关分闸速度通常取值为0.8-1.2m/s，必要时还可以高于1.5m/s。合闸速度为0.4-0.7m/s必要时可取为0.8-1.2m/s。10kV级铜络触头材料的真空断路器合闸弹跳时间不超2ms，其他触头材料的真空断路器合闸弹跳时间可以相对大一些，但是不得超过5ms。一般规定合闸同期性不超过1ms。动、静触头的同轴度一般要求不大于2mm。

４．４调整试验

调整试验内容为：手动分、合闸真空断路器，测量触头开距和接触行程，测量分、合闸速度，测量三相不同期性及触头合闸弹跳时间等。

４．４．１调整触头开距

触头开距技术要求：６ｋＶ断路器为１１±１ｍｍ，３５ｋＶ断路器为２５＋３－０ｍｍ，如不符合要求，则通过增减缓冲器的调整片来达到。

４．４．２调整接触行程

断路器合闸，测量接触行程，然后分闸，调整接触行程。

接触行程技术要求：６ｋＶ断路器为４±１ｍｍ，３５ｋＶ断路器为８＋３－０ｍｍ，如不满足要求，可调整绝缘拉杆处的调整螺栓。该螺栓的螺距为１．２５ｍｍ，所以将螺栓旋出半圈，接触行程会增加０．６２５ｍｍ，反之减少０．６２５ｍｍ。三相接触行程同时变化可调整操动机构垂直导杆来实现，此调整不会改变触头开距。

４．４．３调整三相不同期性

接触行程调好后，通电操作，用光线示波器或特性测试仪测量三相分、合闸不同期性。三相分、合闸不同期性技术要求≤２ｍｓ。实测６ｋＶ断路器一般为０．４５ｍｓ，３５ｋＶ断路器为０．８ｍｓ。如不符合要求，可分别调整各相触头接触行程。注意调整时要保证绝缘拉杆和垂直导杆螺纹部分旋入螺母的深度不少于１５ｍｍ。 ４．４．４测量平均分、合闸速度

10kv户内真空断路器技术要求(一)

10kV户内真空断路器技术要求

一、基本要求

• 额定电压：10kV

• 额定电流：根据不同场合的需要确定，通常为200A、630A、1250A等

• 额定短路开断电流：根据系统要求，典型值为20-50kA

• 额定短路关合电流：与额定短路开断电流相同

• 机械耐久性：满足相应标准要求，保证可靠运行

• 绝缘水平：满足绝缘水平要求，确保操作安全可靠

• 额定频率：50Hz

二、外观要求

• 整体结构：紧凑、坚固、美观

• 外壳材料：阻燃、耐高温、耐腐蚀材料

• 颜色：通常为黄色、灰色等明显标识颜色，方便区分

• 操作机构：手动和电动操作机构应满足相应标准要求 • 显示装置：配备操作状态显示装置，方便操作监视

三、电气性能要求

• 操作机构电气性能：动作可靠，符合相关标准要求

• 断口电流互感器性能：满足精确测量、实时监测要求

• 绝缘性能：满足高电压操作要求，防止操作人员触电

• 遮蔽板性能：具有良好遮蔽效果，防止触摸到带电部位

• 操作单位性能：灵敏、可靠性好，满足操作要求

四、举例解释说明

例如，一款10kV户内真空断路器产品在技术要求方面应具备以下特点：

• 额定电压为10kV，额定电流可选630A或1250A，额定短路开断电流为30kA。

• 机械耐久性要求能够经受恶劣条件下的长期运行，可达到10000次以上的开关机操作寿命。

• 外壳采用阻燃材料制成，具有优良的耐高温和耐腐蚀性能，外观颜色为明显的黄色，便于识别和区分。

• 操作机构采用电动机构，动作可靠，配备显示装置显示操作状态，方便操作监视。 • 电气性能要求断口电流互感器精确测量断路器的负载电流，绝缘性能能够满足高电压操作要求，防止操作人员触电。

以上只是一些示例说明，实际的10kV户内真空断路器技术要求还需根据具体应用场景和相关标准进行具体的设计和评估。

10kv真空断路器型号-常见10kv真空断路器选型表

陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。自创建以来一直本着“服务至上“的经营宗旨。不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

1.1 使用条件

¨ 周围空气温度：-30℃～+60℃；

¨ 海拔高度：不超过3000米；

¨ 风速不超过34m/s；

¨ 来自开关设备和控制设备外部的振动或地动是可以忽略的；

¨ 污秽等级：Ⅳ级；

¨ 储存温度-40℃～+85℃。

一、 产品概述

主要用途

ZW32-12型户外柱上高压真空断路器（以下简称断路器）是额定电压12KV、三相交流50HZ的户外配电设备。主要用于配电网断开、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中做保护和控制作用，更是用于农村电网及频繁操作的场所。特别适用于城网、农网改造的需要。
