随着城市化进程的加速，大型生活小区的形成以及工业生产的集团化和规模化，为提高供电质量，减少线路损耗，需要高压送电直接进入市区的负荷中心，因而要求大量使用占地面积小、安全可靠的高压开关———真空开关。

真空开关是一种以气体分子极为稀少，绝缘强度很高的真空空间为熄弧介质的新型开关。其触头是在密封的真空灭弧室内分、合电路的，切断电流时，仅有金属蒸汽离子形成的电弧，而无气体的碰撞游离，因金属蒸汽离子的扩散及再复合过程非常迅速，从而能快速灭弧和恢复原来的真空度，可承受多次分、合闸而不降低开断能力，并且不产生高压气体及有毒气体。因此具有：体积小，重量轻；动作快，开断容量大；适合频繁操作;无火灾及爆炸危险，不污染环境；寿命长，维修工作量少等优点。

真空开关的工艺水平适合我国企业的制造现状，价格相对较低，非常适合我国的国情，因此得到了普遍的应用。据统计，我国目前在10kV 级断路器中，真空开关占到80%以上。在35kV

级，近几年也占到40%以上。但是，由于真空开关依赖真空实现快速灭弧开断，在检测中也较多出现真空灭弧室漏气、机械特性失调、温升过高等不合格现象，因此在应用真空开关时必须处理好这几个关键问题。

1、真空室漏气

真空灭弧室是真空开关的核心部件， 它是采用玻璃或陶瓷作支撑及密封，内部有动、静触头和屏蔽罩，室内有负压，真空度为10-4～10-6 Pa，保证其开断时的灭弧性能和绝缘水平。随着真空灭弧室使用时间的增长和开断次数的增多， 以及受外界因素的作用， 其真空度逐步下降，其开断性能也随之降低，当真空度低于1.3×10-2 Pa 时，将导致开断和关合能力的不稳定。因此应注意下列几点：

(1)真空灭弧室出厂时的真空度应不低于1.3×10-5 Pa。

(2)出厂前真空开关应经过严格的检查和装配，维修时应紧固灭弧室的各螺栓，以保证其受力均匀。

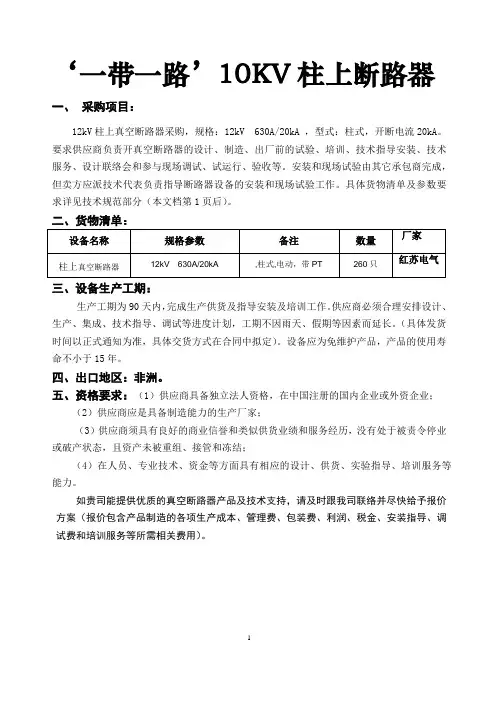

1 ‘一带一路’10KV柱上断路器

一、 采购项目：

12kV柱上真空断路器采购，规格：12kV 630A/20kA ，型式：柱式，开断电流20kA。要求供应商负责开真空断路器的设计、制造、出厂前的试验、培训、技术指导安装、技术服务、设计联络会和参与现场调试、试运行、验收等。安装和现场试验由其它承包商完成，但卖方应派技术代表负责指导断路器设备的安装和现场试验工作。具体货物清单及参数要求详见技术规范部分（本文档第1页后）。 二、货物清单： 设备名称 规格参数 备注 数量 厂家

柱上真空断路器 12kV 630A/20kA ,柱式,电动，带PT 260只 红苏电气

三、设备生产工期： 生产工期为90天内，完成生产供货及指导安装及培训工作。供应商必须合理安排设计、生产、集成、技术指导、调试等进度计划，工期不因雨天、假期等因素而延长。（具体发货时间以正式通知为准，具体交货方式在合同中拟定）。设备应为免维护产品，产品的使用寿命不小于15年。 四、出口地区：非洲。 五、资格要求：（1）供应商具备独立法人资格，在中国注册的国内企业或外资企业； （2）供应商应是具备制造能力的生产厂家； （3）供应商须具有良好的商业信誉和类似供货业绩和服务经历，没有处于被责令停业或破产状态，且资产未被重组、接管和冻结； （4）在人员、专业技术、资金等方面具有相应的设计、供货、实验指导、培训服务等能力。 如贵司能提供优质的真空断路器产品及技术支持，请及时跟我司联络并尽快给予报价方案（报价包含产品制造的各项生产成本、管理费、包装费、利润、税金、安装指导、调试费和培训服务等所需相关费用）。

2 第二章 技术参数

1 范围

本技术规范规定了12kV柱上真空断路器的使用条件、主要技术参数、功能设计、结构、性能、安装

和试验等方面的技术要求。

本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准

和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产

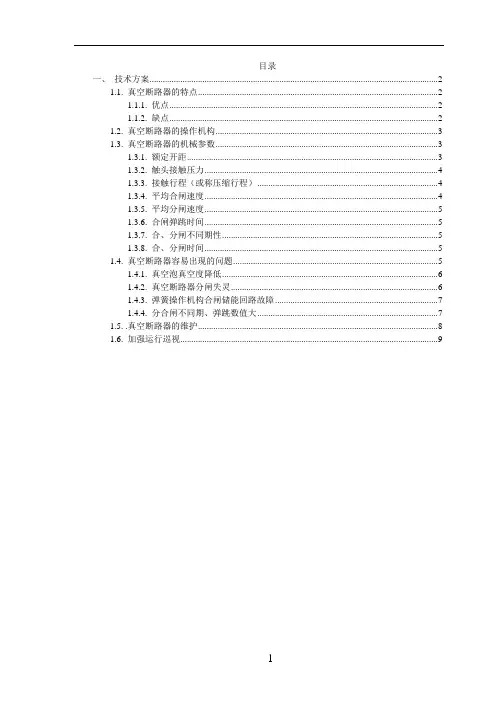

1 目录

一、 技术方案 ................................................................................................................................... 2

1.1. 真空断路器的特点 ............................................................................................................. 2

1.1.1. 优点 .......................................................................................................................... 2

1.1.2. 缺点 .......................................................................................................................... 2

1.2. 真空断路器的操作机构 ..................................................................................................... 3

1.3. 真空断路器的机械参数 ..................................................................................................... 3

1.3.1. 额定开距 .................................................................................................................. 3

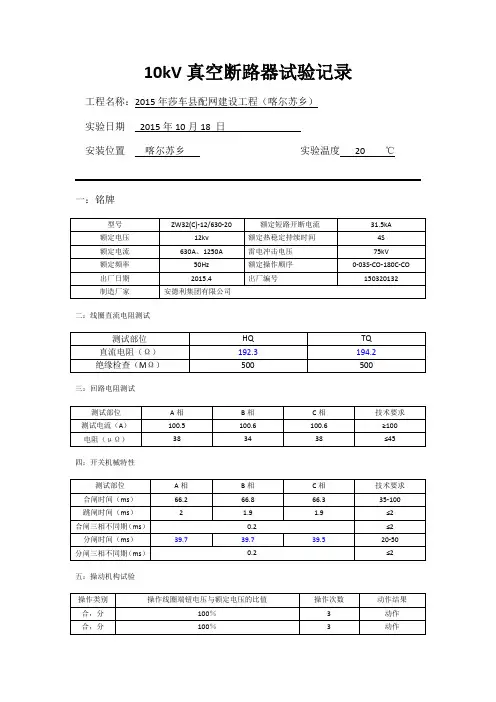

10kV真空断路器试验记录

工程名称：2015年莎车县配网建设工程（喀尔苏乡）

实验日期 2015年10月18 日

安装位置 喀尔苏乡 实验温度 20 ℃

一：铭牌

型号 ZW32(C)-12/630-20 额定短路开断电流

31.5kA

额定电压 12kv 额定热稳定持续时间 4S

额定电流 630A、1250A 雷电冲击电压 75kV

额定频率 50Hz 额定操作顺序 0-03S-CO-180C-CO

出厂日期 2015.4 出厂编号 150320132

制造厂家 安德利集团有限公司

二：线圈直流电阻测试

测试部位 HQ TQ

直流电阻（Ω） 192.3 194.2

绝缘检查（MΩ） 500 500

三：回路电阻测试

测试部位 A相 B相 C相 技术要求

测试电流（A） 100.5 100.6 100.6 ≥100

电阻（μΩ） 38 34 38 ≤45

四：开关机械特性

测试部位 A相 B相 C相 技术要求

合闸时间（ms） 66.2 66.8 66.3 35-100

跳闸时间（ms） 2 1.9 1.9 ≤2

合闸三相不同期（ms） 0.2 ≤2

分闸时间（ms） 39.7 39.7 39.5 20-50

分闸三相不同期（ms） 0.2 ≤2

五：操动机构试验

操作类别 操作线圈端钮电压与额定电压的比值 操作次数 动作结果

合，分 100％ 3 动作

合，分 100％ 3 动作 合 58％ 3 动作

分 65％ 3 动作

分 30％ 3 不动作

六；耐压试验

试验项目 断路器位置 耐前绝缘 耐后绝缘 施加电压 施压时间

断口耐压 分 10000 10000 AC42kV 1min

对地耐压 合 10000 10000 AC42kV

1min

结果 试验时间内，无击穿，无闪烁，无放电，无冒烟等异常，通过
