第 页,共 页
备 注:82.4083.5251.886.56
81.6052.254.1抗压强度干燥，无杂物试验条件泓泰P.S.A32.5试验日期
160051.552.249.9
83.5279.84抗折强度测定值(MPa)
4.3
8.5
27.7抗压强度测定值(MPa)4.8
29.327.126.727.8破坏荷载(kN)
破坏荷载(kN)2.051.711.793.503.80
抗压强度测值(MPa)29.341.92
44.4846.88
42.72
46.8843.3640mm×40mm×160mm
试验日期
2018/5/4
2018/5/29283龄期(d)受压面积(mm²)
1600抗折强度2018/5/4
2018/5/29龄期(d)
3
28试验日期主要仪器设备及编号水泥胶砂搅拌机、水泥抗折试验机、、电脑全自动恒应力试验机、电子天平2018/5/4品种强度等级
养护条件
4.0
40mm×40mm×160mm3.63试件尺寸(mm)CD008-SN2017022试验室名称：JJ0406
/记录编号：水泥胶砂强度试验检测记录表
日期：试验依据YP-SN2017022工程部位/用途水泥稳定碎石上、下基层委托/任务编号 JTG E30-2005、GB175-2007、GB/T17671-1999样品编号
试验：8.28.9样品描述室内试验
51.0标准养护抗折强度测值(MPa)
年复核：8.5
26.24.2 中国中铁航空港建设集团有限公司 试验检测中心北京新机场工地试验室
月成型日期2018/5/1
日
水泥胶砂强度试验方法步骤
水泥胶砂强度检验方法(ISO法)
附录2
水泥胶砂强度试验方法标准修订说明
一、 关于等同采用ISO679:1989(国际法)的原因和意义
我过现行水泥强度检验方法GB177—85是七十年代经过广泛研究，对原强度方法作重大修改后提出的，于1977年批准实施。1985年作了一次修订后执行至今的。该方法在胶砂塑性状态、胶砂制备工艺、试件尺寸形状、试件制备与养护等方面基本上与国际法类同，但由于标准砂的颗粒范围、级配、胶砂用水灰比差别较大，在强度数值上也形成较大的差别。而且这种差别对于不同厂的水泥是不一样的。目前世界上主要的水泥坑2生产过大部分已采用或正在转向采用ISO679:1989，我国现正在谋求加入世贸组织，按照关贸总协定的要求“从1980年1月1日起国际贸易中的商品贸易中的商品认证制度以国际标准为依据”。因此国务院要求我国的主要工业产品在九五计划期间，除环境条件不许可的外都要尽可能采用国际标准。水泥是属于基本的建筑材料，而ISO679:1989的可行性之后展开了有关内容的研究，经过三年多的研究，主要工作均已完成。但由于水泥强度性能的检测方法影响面大，它的任何改动势必引起行业内外的关注，在本项目研究过程中也不断收到不同意采用ISO679;1989的意见，然而经过有关方面的共同研讨，特别是不是1997年2月国家建材局科技委召开的水泥界专家论证会，一致认为水泥强度检验方法与国际接轨是必要的，是符合经济国际化的大趋势，也有利于我国水泥工业水平的提高。
二、 修订要点 现提出的等同采用ISO679:1989的强度试验方法与GB177—85相比有以下主要差别:
1( 标准砂由0(25mm—0(65mm改为0(08mm—2(0mm三级。
标准砂是测定水泥强度的基准材料。GB177—85用的标准砂是1977年确定并开始在全国使用的，它由0(25mm—0(40mm占60?5%，0(40mm—0(65mm占40?5%两部分组成。在0(25mm—0(40mm砂中以0(25mm—0(30mm砂占多数。与其相比ISO标准砂范围要宽得多，粒度级配性更高，它由0(08mm—0(50mm，0(50mm—1(0mm，1(0mm—2(0mm各占三分之一细、中、粗砂组成，在细砂中还要控制0(08mm—0(16mm的数量为12?5%，粗砂中标，1(60mm—2(0mm的为7?5%。此外它还要求任何一个国家任何一年生产的标准砂与基准砂的28天比对强度误差不大于5%。

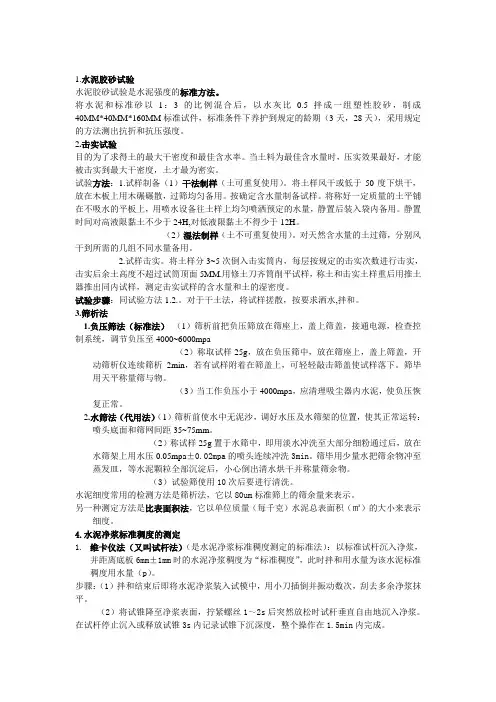

1.水泥胶砂试验
水泥胶砂试验是水泥强度的标准方法。
将水泥和标准砂以1：3的比例混合后，以水灰比0.5拌成一组塑性胶砂，制成40MM*40MM*160MM标准试件，标准条件下养护到规定的龄期（3天，28天），采用规定的方法测出抗折和抗压强度。
2.击实试验
目的为了求得土的最大干密度和最佳含水率。当土料为最佳含水量时，压实效果最好，才能被击实到最大干密度，土才最为密实。
试验方法：1.试样制备（1）干法制样（土可重复使用）。将土样风干或低于50度下烘干，放在木板上用木碾碾散，过筛均匀备用。按确定含水量制备试样。将称好一定质量的土平铺在不吸水的平板上，用喷水设备往土样上均匀喷洒预定的水量，静置后装入袋内备用。静置时间对高液限黏土不少于24H,对低液限黏土不得少于12H。
（2）湿法制样（土不可重复使用）。对天然含水量的土过筛，分别风干到所需的几组不同水量备用。
2.试样击实。将土样分3~5次倒入击实筒内，每层按规定的击实次数进行击实，击实后余土高度不超过试筒顶面5MM.用修土刀齐筒削平试样，称土和击实土样重后用推土器推出同内试样，测定击实试样的含水量和土的湿密度。
试验步骤：同试验方法1.2.。对于干土法，将试样搓散，按要求洒水,拌和。
3.筛析法
1.负压筛法（标准法） （1）筛析前把负压筛放在筛座上，盖上筛盖，接通电源，检查控制系统，调节负压至4000~6000mpa
（2）称取试样25g，放在负压筛中，放在筛座上，盖上筛盖，开动筛析仪连续筛析2min，若有试样附着在筛盖上，可轻轻敲击筛盖使试样落下。筛毕用天平称量筛与物。
（3）当工作负压小于4000mpa，应清理吸尘器内水泥，使负压恢复正常。
2.水筛法（代用法）（1）筛析前使水中无泥沙，调好水压及水筛架的位置，使其正常运转：喷头底面和筛网间距35~75mm。
1 / 2

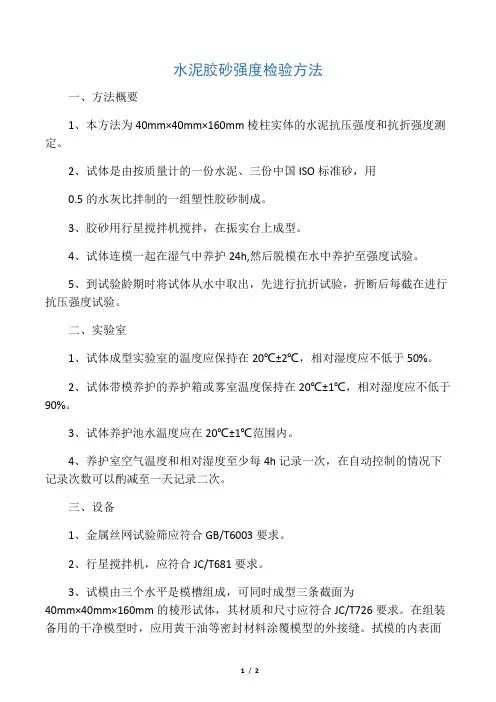

水泥胶砂强度检验方法
一、方法概要
1、本方法为40mm×40mm×160mm棱柱实体的水泥抗压强度和抗折强度测定。
2、试体是由按质量计的一份水泥、三份中国ISO标准砂，用
0.5的水灰比拌制的一组塑性胶砂制成。
3、胶砂用行星搅拌机搅拌，在振实台上成型。
4、试体连模一起在湿气中养护24h,然后脱模在水中养护至强度试验。
5、到试验龄期时将试体从水中取出，先进行抗折试验，折断后每截在进行抗压强度试验。
二、实验室
1、试体成型实验室的温度应保持在20℃±2℃，相对湿度应不低于50%。
2、试体带模养护的养护箱或雾室温度保持在20℃±1℃，相对湿度应不低于90%。
3、试体养护池水温度应在20℃±1℃范围内。
4、养护室空气温度和相对湿度至少每4h记录一次，在自动控制的情况下记录次数可以酌减至一天记录二次。
三、设备
1、金属丝网试验筛应符合GB/T6003要求。
2、行星搅拌机，应符合JC/T681要求。
3、试模由三个水平是模槽组成，可同时成型三条截面为40mm×40mm×160mm的棱形试体，其材质和尺寸应符合JC/T726要求。在组装备用的干净模型时，应用黄干油等密封材料涂覆模型的外接缝。拭模的内表面
2 / 2
应涂上一薄层模型油或机油。成型操作时，应在拭模上面加有一个壁高20mm是金属模套。
4、一个播料器和一金属刮平尺。
5、振实台应符合JC/T682要求。
6、抗折强度试验机应符合JC/T724要求。
7、抗压强度试验机。
四、试验
胶砂的制备
1、配合比:
水泥450±2g、标准砂1350±5g、水225±1g。
2、搅拌：
把水加入锅内，再加入水泥。然后立即开动机器，低速搅拌30s后，均匀的将砂子加入。停拌90s后，用一胶皮刮具将叶片和锅壁上的胶砂，刮入锅中间，在高速搅拌60s。
试件的制备
1、用振实xx成型，
