洗衣机分析报告

昆明理工大学毕业设计（论文）

开 题 报 告

题 目： 基于组态和PLC的全自动洗衣机控制系统设计

学 院： 城市学院

专 业： 测控技术与仪器

学生姓名： ***

学 号： *************

指导教师： * * *

日 期： 2015年3月20日

第1页，共4页 毕业设计（论文）的主要内容：

传统的洗衣机采用继电器控制的优点是装置结构简单、价格便宜、抗干扰能力强。但是，这也是随之带来的一些问题，如绝大多数控制继电器都是长期磨损和疲劳工作条件下进行的，容易损坏，而且继电器的触点容易产生电弧，甚至会熔在一起产生误操作，引起严重的后果。在全负荷运载的情况下，大的继电器将产生大量的热及噪声，同时也消耗了大量的电能。并且继电器控制系统必须是手工接线、安装，如果有简单的改动，也需要花费大量时间及人力和物力去改制、安装和调试。这种电路接线多，只适用于小型的控制电路。

采用PLC控制比继电器控制好的多，本设计采用PLC来控制。

（1）可靠性高，抗干扰能力强，高可靠性是电气控制设备的关键性能。PLC由于采用现代大

规模集成电路技术，采用严格的生产工艺制造，内部电路采取了先进的抗干扰技术，具有很高的可靠性。

（2）配套齐全，功能完善，适用性强PLC发展到今天，已经形成了大、中、小各种规模的系

列化产品。可以用于各种规模的工业控制场合。

（3）易学易用，深受工程技术人员欢迎PLC作为通用工业控制计算机，是面向工矿企业的工控设备。

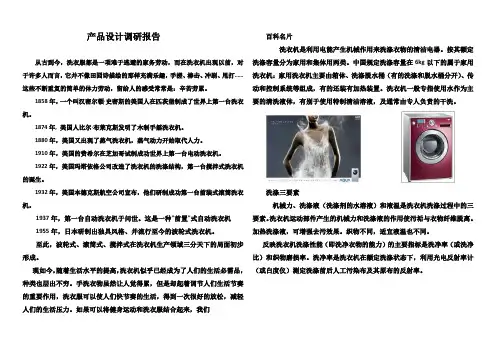

产品设计调研报告

从古到今，洗衣服都是一项难于逃避的家务劳动，而在洗衣机出现以前，对于许多人而言，它并不像田园诗描绘的那样充满乐趣，手搓、棒击、冲刷、甩打……这些不断重复的简单的体力劳动，留给人的感受常常是：辛苦劳累。

1858年，一个叫汉密尔顿·史密斯的美国人在匹茨堡制成了世界上第一台洗衣机。

1874年, 美国人比尔·布莱克斯发明了木制手摇洗衣机。

1880年，美国又出现了蒸气洗衣机，蒸气动力开始取代人力。

1910年，美国的费希尔在芝加哥试制成功世界上第一台电动洗衣机。

1922年，美国玛塔依格公司改造了洗衣机的洗涤结构，第一台搅拌式洗衣机的诞生。

1932年，美国本德克斯航空公司宣布，他们研制成功第一台前装式滚筒洗衣机。

1937年，第一台自动洗衣机于问世。这是一种"前置"式自动洗衣机

1955年，日本研制出独具风格、并流行至今的波轮式洗衣机。

至此，波轮式、滚筒式、搅拌式在洗衣机生产领域三分天下的局面初步形成。

现如今，随着生活水平的提高，洗衣机似乎已经成为了人们的生活必需品，种类也层出不穷。手洗衣物虽然让人觉得累，但是却起着调节人们生活节奏的重要作用，洗衣服可以使人们快节奏的生活，得到一次很好的放松，减轻人们的生活压力。如果可以将健身运动和洗衣服结合起来，我们 百科名片

洗衣机是利用电能产生机械作用来洗涤衣物的清洁电器。按其额定洗涤容量分为家用和集体用两类。中国规定洗涤容量在6kg以下的属于家用洗衣机：家用洗衣机主要由箱体、洗涤脱水桶（有的洗涤和脱水桶分开）、传动和控制系统等组成，有的还装有加热装置。洗衣机一般专指使用水作为主要的清洗液体，有别于使用特制清洁溶液，及通常由专人负责的干洗。

洗涤三要素

机械力、洗涤液（洗涤剂的水溶液）和液温是洗衣机洗涤过程中的三要素。洗衣机运动部件产生的机械力和洗涤液的作用使污垢与衣物纤维脱离。加热洗涤液，可增强去污效果。织物不同，适宜液温也不同。

洗衣机市场分析与预测

LEKIBM standardization office【IBM5AB- LEKIBMK08- LEKIBM2C】 2004中国洗衣机市场分析与预测

在价格战浪潮此起彼伏的家电行业，洗衣机市场算是一个风平浪静的避风港。我国洗衣机行业从20世纪70年代末的起步、80年代的快速增长、80年代末90年代的迂回到90年代后期的缓慢发展，经历了一个完整的生命周期。从90年代末开始，洗衣机市场规格始终保持着不温不火的小幅增长态势。2003年1－10月，我国洗衣机产量就达到万台，全年产量达到1700多万台，同比增长7％－8％全年国内销量达到1450万台左右，同比增长5％以上，保持着较好的运行态势。2004年市场的发展趋势将有以下几大特点：

1.大中城市率先进入滚筒洗衣机普及时代

随着我国城市居民收入和生活水平的逐步提高，对高质量、高品质生活的普遍追求，着装需求也向着高档化的趋势发展。再加上经过近几年各生产企业的市场教育和大力推广，大中城市消费者的洗衣观念正在发生转变，滚筒洗衣机以其低磨损率、能够加热洗、可洗高档面料的衣物而越来越受到消费者的追捧。在欧洲，滚筒洗衣机占有率达100％，香港占有率为90％；曾以波轮洗衣机为主的日本，滚筒洗衣机近来市场份额快速上升，已达到20％以上的份额，而且正以每年60％的速度增长；在韩国，2002年的滚筒洗衣机市场份额占了近40％，2003年预计将高达60％。亚洲发达国家的家电发展经历表明滚筒是世界洗衣机发展的大趋势，因此一些专家甚至预言，滚筒洗衣机将在2004年大范围进入寻常百姓家。事实上滚筒洗衣机的发展并没有专家预言的那样快，但在大中城市，滚筒洗衣机将率先进入普及时代已是不争的事实。惟一的制约因素价格也将会在近两年有突破性的进展，目前就已有2000元以下的滚筒洗衣机上市。在2004年，大中城市居民对滚筒洗衣机需求将大幅增长，市场结构的固有格局将有所松动。

湖北轻工职业技术学院（设计）

课题：全自动洗衣机 plc 控制

学生：蒋承

学号：0905031224

专业：电子仪器测量

班级：电仪（2）班

指导教师：劳泽峰

完成日期：2010 年 12 月 24 日

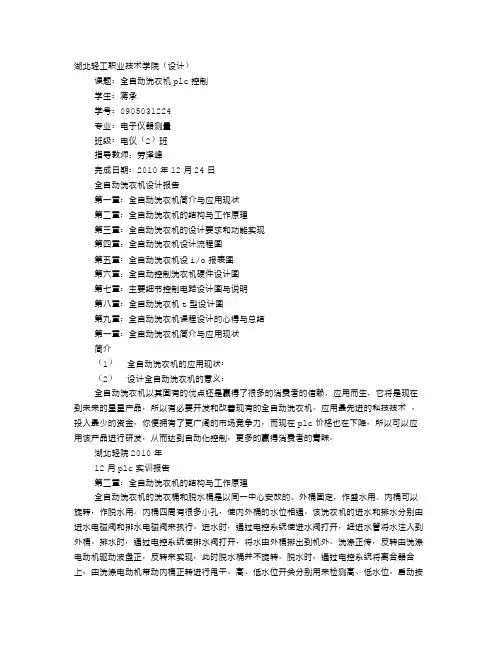

全自动洗衣机设计报告

第一章：全自动洗衣机简介与应用现状

第二章：全自动洗衣机的结构与工作原理

第三章：全自动洗衣机的设计要求和功能实现

第四章：全自动洗衣机设计流程图

第五章：全自动洗衣机设 i/o 报表图

第六章：全自动控制洗衣机硬件设计图

第七章：主要细节控制电路设计图与说明

第八章：全自动洗衣机 t 型设计图

第九章：全自动洗衣机课程设计的心得与总结

第一章：全自动洗衣机简介与应用现状

简介

（1） 全自动洗衣机的应用现状：

（2） 设计全自动洗衣机的意义：

全自动洗衣机以其固有的优点还是赢得了很多的消费者的信赖，应用而生，它将是现在

到未来的星星产品，所以有必要开发和改善现有的全自动洗衣机。应用最先进的科技技术 ，

投入最少的资金，你便拥有了更广阔的市场竞争力，而现在 plc 价格也在下降，所以可以应

用该产品进行研发，从而达到自动化控制，更多的赢得消费者的青睐。

湖北轻院 2010 年

12 月 plc 实训报告

第二章：全自动洗衣机的结构与工作原理

全自动洗衣机的洗衣桶和脱水桶是以同一中心安放的。外桶固定，作盛水用。内桶可以

旋转，作脱水用。内桶四周有很多小孔，使内外桶的水位相通。该洗衣机的进水和排水分别由

进水电磁阀和排水电磁阀来执行。进水时，通过电控系统使进水阀打开，经进水管将水注入到

外桶。排水时，通过电控系统使排水阀打开，将水由外桶排出到机外。洗涤正传，反转由洗涤

电动机驱动波盘正，反转来实现，此时脱水桶并不旋转。脱水时，通过电控系统将离合器合

上，由洗涤电动机带动内桶正转进行甩干。高、低水位开关分别用来检测高、低水位。启动按钮用来启动洗衣机工作。停止按钮用来实现手动停止进水、排水、脱水及报警。排水按钮用来
