地质罗盘使用方法

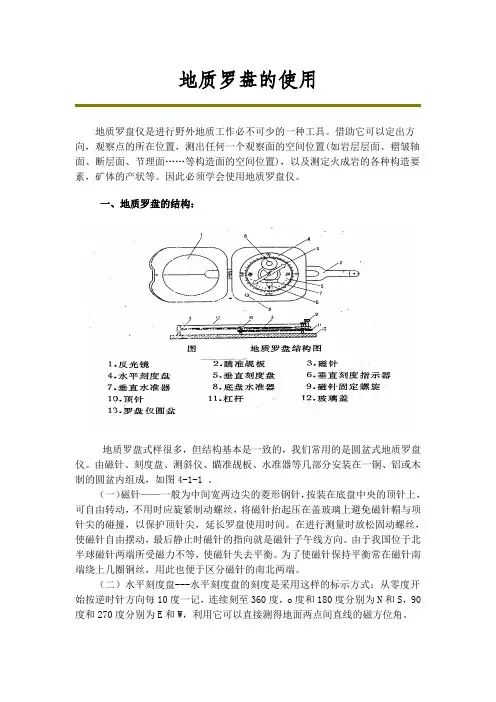

地质罗盘的使用

地质罗盘仪是进行野外地质工作必不可少的一种工具。借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面……等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。因此必须学会使用地质罗盘仪。

一、地质罗盘的结构：

地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成，如图4-1-1 。

（一）磁针——一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。

（二）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，o度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。 （三）竖直刻度盘----专用来读倾角和坡角读数，以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。

（四）悬锥---是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。

（五）水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。

（六）瞄准器——包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。

二、地质罗盘的使用方法

微生物菌剂使用说明书

一、主要技术指标：有效活菌数≥2.0亿；有机质≥20%

二、功能特点：

1、改良土壤、培肥地力。施用绿友可使土壤中有益菌大量增加，改善土壤结构，促进土壤

团粒结构形成，使土壤疏松，培肥地力。

2、增产增收效果显著。使用绿友可使农作物根系发达，茎杆粗壮、叶片肥厚、叶色浓绿、

提高座果率。一般粮棉油作物可增产增收15%-30%，蔬菜、瓜果等增产增收30%以上。

3、抗逆性强。多种有益微生物在作物根际大量繁殖，形成优势菌群，可抑制和拮抗病原微

生物，可有效预防根腐病、立枯病、疫病、枯萎病、黄萎病及根结线虫病等多种病害。抗

重茬、抗寒耐冻、抗植株早衰，延长生育期。

4、提高农产品品质。施用绿友的瓜果、蔬菜色鲜味美、品质优，是生产无公害及绿色食品

的理想肥料。

5、提高肥料的利用率。与各种化肥结合使用，可有效防止氮肥淋失、挥发等，能把土壤中

固定的磷和钾转化成可溶性磷、钾肥；与有机肥结合施用，加速有机物的分解转化，释放

出各种营养成分，极大提高肥料的利用率。

6、提早成熟、提早上市。施用绿友能提早５天左右成熟，提前上市，价格高、收入高。

三、适用范围：生菜、黄瓜等作物

四、建议用量：每亩40-120公斤

五、注意事项：避光储存，勿与杀菌剂混合使用。

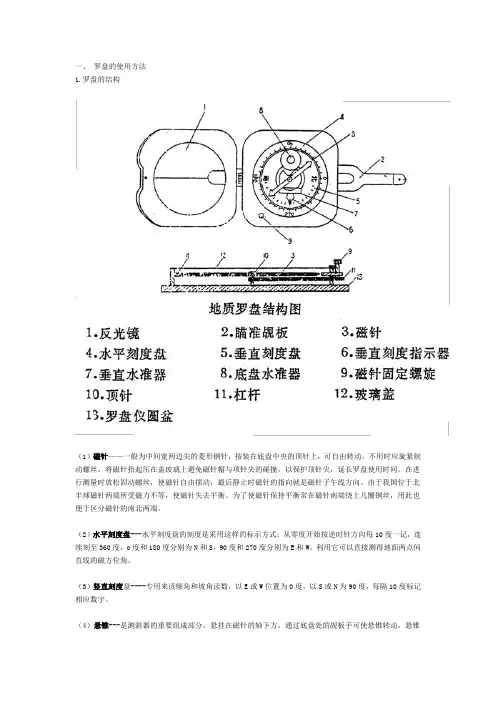

一、 罗盘的使用方法

1.罗盘的结构

（1）磁针——一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。

（2）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，o度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。

（3）竖直刻度盘----专用来读倾角和坡角读数，以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。

（4）悬锥---是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。

（5）水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。

（6）瞄准器——包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。

在使用前必须进行磁偏角的校正。

因为地磁的南、北两极与地理上的南北两极位置不完全相符，即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。

地球上某点磁针北端偏于正北方向的东边叫做东偏，偏于西边称西偏。东偏为(+)西偏为(-)。

地球上各地的磁偏角都按期计算，公布以备查用。若某点的磁偏角已知，则一测线的磁方位角A磁和正北方位角A的关系为A等于A磁加减磁偏角。应用这一原理可进行磁偏角的校正，校正时可旋动罗盘的刻度螺旋，使水平刻度盘向左或向右转动，(磁偏角东偏则向右，西偏则向左)，使罗盘底盘南北刻度线与水平刻度盘0--180度连线间夹角等于磁偏角。经校正后测量时的读数就为真方位角。

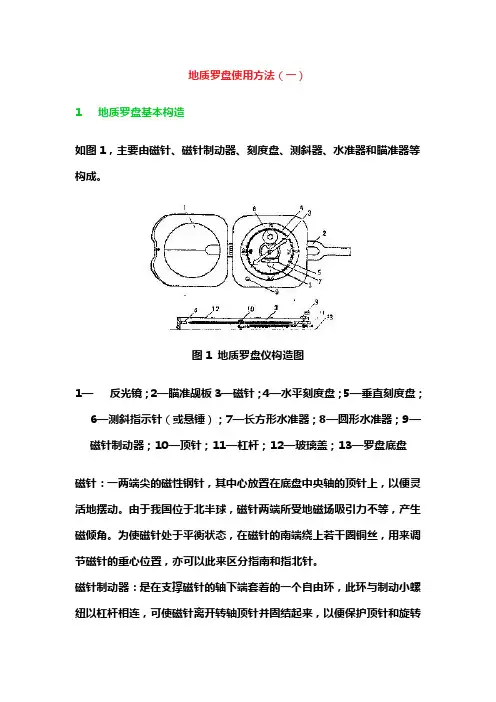

地质罗盘使用方法（一）

1 地质罗盘基本构造

如图1，主要由磁针、磁针制动器、刻度盘、测斜器、水准器和瞄准器等构成。

图1 地质罗盘仪构造图

1— 反光镜；2—瞄准觇板3—磁针；4—水平刻度盘；5—垂直刻度盘；6—测斜指示针（或悬锤）；7—长方形水准器；8—圆形水准器；9—磁针制动器；10—顶针；11—杠杆；12—玻璃盖；13—罗盘底盘

磁针：一两端尖的磁性钢针，其中心放置在底盘中央轴的顶针上，以便灵活地摆动。由于我国位于北半球，磁针两端所受地磁场吸引力不等，产生磁倾角。为使磁针处于平衡状态，在磁针的南端绕上若干圈铜丝，用来调节磁针的重心位置，亦可以此来区分指南和指北针。

磁针制动器：是在支撑磁针的轴下端套着的一个自由环，此环与制动小螺纽以杠杆相连，可使磁针离开转轴顶针并固结起来，以便保护顶针和旋转轴不受磨损，保持仪器的灵敏性，延长罗盘的使用寿命。

刻度盘：分内（下）和外（上）两圈，内圈为垂直刻度盘，专作测量倾角和坡度角之用，以中心位置为0°，分别向两侧每隔10°一记，直至90°。外圈为水平刻度盘，其刻度方式有两种，即方位角和象限角，随不同罗盘而异，方位角刻度盘是从0°开始，逆时针方向每隔10°一记，直至360°。在0°和180°处分别标注N和S（表示北和南）；90°和270°处分别标注E和W（表示东和西）如图所示。象限角刻度盘与它不同之处是S、N两端均记作0°，E和W处均记作90°，即刻度盘上分成0°—90°的四个象限。

注意：方位角刻度盘为逆时针方向标注。两种刻度盘所标注的东、西方向与实地相反，其目的是为了测量时能直接读出磁方位角和磁象限角，因测量时磁针相对不动，移动的却是罗盘底盘。当底盘向东移，相当于磁针向西偏，故刻度盘逆时针方向标记（东西方向与实地相反）所测得读数即所求。在具体工作中，为区别所读数值是方位角或象限角，可按下述方法区分：如图A与B的测线位置相同，在方位角刻度盘上读作285°、记作NW285°或记作285°，在象限角刻度盘上读作北偏西75°，记作N75°W。如果两者均在第一象限内，例如50°，而后者记作N50°E以示区别（图2-A、B，表1）。
