地质罗盘的使用方法

地质罗盘的详细使用方法

地质罗盘是一种测量方位角度的仪器，主要用于地质勘探、地质调查和地质地图测绘等工作中。下面将详细介绍地质罗盘的使用方法。

一、地质罗盘的结构和特点

地质罗盘由底座、转盘、刻度盘、罗盘盖、刻度环、可调脚架等部分组成。其主要特点是：尺寸小巧、重量轻、可读性高、使用方便。

二、地质罗盘的使用前准备

使用地质罗盘前，首先要将其调校至零度，即调整使其正确定位北方。具体操作如下：

1.在水平地面上放置地质罗盘底座，并调整脚架，确保仪器水平。

2.将罗盘盖打开，转动转盘，使罗盘盖上的指南针针尖指向大气中不受磁场干扰的北极星。

3.将刻度盘上的刻度与指南针盖上的指南针刻度尽量对齐，确保调整准确。

三、地质罗盘的使用方法

1.方位角的测量

方位角是指从观测点指向目标点的线段与北方的夹角。在测量方位角时，首先要站立在观测点上，面向目标点（如山峰、河流交汇点等），然后按以下操作进行：

（1）将地质罗盘底座平放在水平地面上，并调整脚架使其保持水平。 （2）将地质罗盘的转盘转动到正对北方，即与方向盘的刻度尽量对齐。

（3）通过尺盘上的刻度盘和刻度环，测量目标点与北方之间的夹角，即为方位角。

2.斜角的测量

斜角是指地表两点之间的高程差。测量过程中，首先要站在目标点上，朝向观测点，然后按以下操作进行：

（1）将地质罗盘底座平放在水平地面上。

（2）将地质罗盘转动至观测点所在的位置，使转盘上的刻度与北方对齐。

（3）通过刻度环和刻度盘上的读数，测量目标点与观测点之间的斜角。

3.倾角的测量

倾角是指地表上特定点相对于水平面的角度。在测量倾角时，首先要站在目标点上，然后按以下操作进行：

（1）将地质罗盘底座平放在水平地面上。

（2）将地质罗盘转动至观测点所在的位置，使刻度盘的朝向与目标点在地表上的指向相同。

（3）通过刻度环上的读数，测量目标点相对于水平面的倾角。

四、地质罗盘的注意事项 1.在使用地质罗盘时，要远离强磁场干扰源，如高压电线、磁铁等，以确保测量的准确性。

地质罗盘的使用

地质罗盘(简称罗盘)是地质工作者进行野外地质工作必不可少的工具，被称为地质工作

“三件宝”之一。借助它可以测量方位、地形坡度、地层产状，因此必须学会且熟练掌握罗

盘的使用方法。

⑴ 地质罗盘的结构及各部件的功能

罗盘的式样很多，但结构基本是一致的。我们常用的是圆盘式罗盘，由磁针、刻度盘、

瞄准器、水准器等组成，如图1。它们各部件的主要功能如下：

1)磁针(19)：为一中间宽、两端尖的菱形磁性钢针，安装在底盘中心的顶针上，可自由

转动，用来指示南北方向。若不用时应旋紧制动螺丝(14)，不让磁针转动，以免磨损顶针降

低灵敏度。由于我国位于北半球，磁针两端所受地磁场吸引力不等，磁针的北端大于南端，

而且磁引力是倾斜的(不是地球表面的切线方向)，故使磁针发生倾斜。在测量时，为使磁针

处于平衡状态下自由转动，所以常在磁针的南端绕上若干圈铜丝，用来调节磁针的重心位置，

以求磁针的平衡。同时也可借此标记来区分磁针的南北端。

2)圆刻度盘(12)：也称水平刻度盘，用来读方位角。一般的刻记方式是从0°开始按逆

时针方向每隔10°作一标记，连续刻到360°，南(S)和北(N)分别为180°和0°，东(E)和

西(W)分别为90°和270°，这种刻记法也称方位角法。注意：刻度盘是按逆时针方向刻记，

而实际方位的度数是按顺时针方向排列的，所以刻度盘上东、西与实际方位相反，这是为了

在测量方位时能直接读出读数。因为测量时，磁针保持不动(始终指向南北)，转动的是罗盘

外壳(即刻度盘)，当刻度盘向东转时，磁针相对向西偏转，故刻度盘上按逆时针方向刻记所

读的数与实际的度数相同。

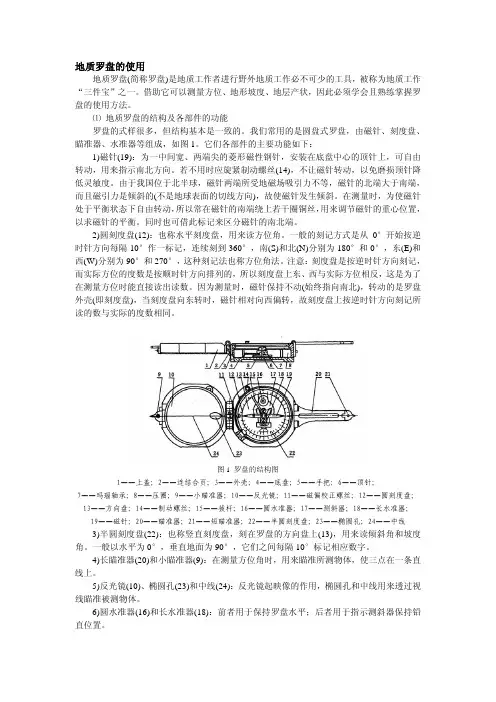

图1 罗盘的结构图

1——上盖；2——连结合页；3——外壳；4——底盘；5——手把；6——顶针；

7——玛瑙轴承；8——压圈；9——小瞄准器；10——反光镜；11——磁偏校正螺丝；12——圆刻度盘；

13——方向盘；14——制动螺丝；15——拔杆；16——圆水准器；17——测斜器；18——长水准器；

地质罗盘仪使用方法

第一步：调零

使用地质罗盘仪前，首先需要将其调零。具体方法如下：

1.将地质罗盘仪平放在水平面上，等待其静止。

2.向右旋转地质罗盘仪，使指南针返回显示的是正北方向。

3.通过调节磁针阻尼轮，使指南针指针稳定在正北方向上。如果指南针上方有气泡，则通过调节水平度轮，将气泡调至中央位置，以保持水平度。

第二步：确定方向

在正确调零的地质罗盘仪上，可以准确测定方向。具体方法如下：

1.将地质罗盘仪平放在手掌上，并确保水平度。

2.通过观察指南针指针，可以判断当前的方向。指针指向哪个方向，就表示当前方向为正北的多少度（注意，指南针的刻度通常是逆时针方向的）。

3.如果需要确定其他方向，可以旋转地质罗盘仪，将待测方向对准罗盘仪身上的刻度，读取刻度值即可。

第三步：解决偏差

在使用地质罗盘仪的过程中，有时会遇到磁场偏差，导致测定结果与真实值有一定的偏差。为了减小偏差，可以采取以下方法： 2.在测量前，可以先进行一次快速的旋转，然后再次调零，以确保指南针能够自由转动，并使罗盘仪对磁场的偶然分布不敏感。

3.在实地测量时，可以同时使用多个地质罗盘仪进行比较测量，以减小误差。

第四步：处理倾斜度

在进行地质罗盘仪测量时，如果工具有倾斜度可能会对测量结果产生影响。为了排除倾斜度的干扰，可以进行以下操作：

1.将地质罗盘仪保持水平，并确保没有倾斜度。

2.如果需要在斜坡上测量，可以使用倾角计校正地质罗盘仪的角度值。

总结：

使用地质罗盘仪的关键是准确调零和正确读取指南针的指示。在实际应用中，还需要注意磁场偏差和倾斜度对测量结果的影响。通过熟练掌握地质罗盘仪的使用方法，并结合实际情况进行修正，可以获得准确的地理方向信息，从而提高地质勘探、调查和野外考察的成效。

地质罗盘的运用

地质罗盘用处广泛,借助它可以肯定方位.测量地形坡度.测量各类面状要素(如岩层层面.褶皱轴面.断层面.节理面)和线状要素（如褶皱枢纽.线理.断层擦痕等）的产状等,以肯定各类构造面和构造线的空间地位,是进行野外埠质工作必备对象.是以必须学会运用地质罗盘仪.

一.熟悉地质罗盘

地质罗盘式样许多,但构造大同小异,重要功效也都雷同.其构造如图1所示.

磁针——因为我国位于北半球磁针两头所受磁力不等,使磁针掉去均衡.为了使磁针保持均衡常在磁针南端S绕上几圈铜丝,用此也便于区分磁针的南北两头.

刻度环---程度刻度盘的刻度是采取如许的标示方法：从零度开端按逆时针偏向每10°一记,持续刻至360°,0°和180°分离为N和S,90°和270°分离为E和W,运用它可以直接测得地面两点间直线的磁方位角.

角度刻度环----专用来读倾角和坡角指数.

水准器---平日有两个,分离装在圆形玻璃管中,圆形

图1 罗盘构造图 水准器固定在底盘上,长形水准器固定在测斜仪上.

二.罗盘方位与校订

方位是指在程度面内,一点（未知点）在另一点（已知点）的偏向.方位划定正南偏向为0°,正东偏向为90°,正南偏向为 180°,正西偏向为270°,在程度面内顺时针偏向扭转一圈为360°.如方位角为60°,即为北东偏向,平日可直接写为360°.若方位角为210°,即为南西偏向,可直接写为210°.有时也用象限角暗示,即用北.南两个基准,分为北东.北西.南东.南西四个象限.若方位角为60°,用象限角暗示为N60°E;若方位角为210°,用象限角暗示为S210°W.欲知此方位,必须有一个参照点或参照偏向,也即基准点或基准偏向.方位角是在程度面内测出由已知点向未知点的连线偏向与基准偏向的夹角,如图2所示.

图2 磁偏角及其校订示意图

基准方位有两种：一种是真南偏向,即地北极偏向,也叫真子午线偏向;另一种是磁南偏向,即地球的磁北极偏向,也叫磁子午线偏向.地球的两极与地球磁场的两极其实不重合.出于平日习惯和便利运用斟酌,基准方位一般采取真南偏向.
