柱子钢筋手工算量题

钢筋手工算量题目1.计算矩形柱钢筋，柱砼C30，砼结构环境类别按一类考虑。

抗震等级为四级1.1矩形角柱KZ1钢筋所需规格重量，KZ1柱下独立基础高500，基础保护层厚度为40mm,双向底筋为C14@200，基础顶面标高-0.7，在二层3.87、三层7.17、四层10.47与KZ1相交梁尺寸均如图所示。

1.2矩形边柱KZ1钢筋所需规格重量，柱截面同，在二层3.87、三层7.17、四层10.47与KZ1相交梁尺寸均如图所示。

一、基础插筋计算（-0.70标高）1、纵筋计算判断柱插筋伸入基础内的长度已知：基础高度hj=500mm，基础保护层厚度为40mm,双向底筋为14@200 纵向钢筋进入基础内的长度h1=500-40-2*14=432mm＜纵筋锚固长度LaE=35d=35*20=700mm (查11G101-3P59或11G101-1P53)所以：纵筋在基础内的弯折长度a取值见11G101-3 P59图一（若h1≤laE 则a取值见11G101-3 P59图二 a=15d）即弯折长度a取15d18基础插筋长度=Hn1/3+h1+a (见11G101-1 P57=1/3（3870+700-570）+432+15×18=1333+432+270=2035mm钢筋的根数n=2根总长度=2×2035=4070mm=4.07m20基础插筋长度=Hn1/3+h1+a (见11G101-1 P57=1/3（3870+700-570）+432+15×20=1333+432+300=2065mm钢筋的根数n=6根总长度=6×2065=12390mm=12.39m2、箍筋计算见11G101-1 P61(若有地下室见P58)柱保护层厚度c=20mm⑴箍筋直径8大箍筋长度=〔（B-2c）+(H-2c)〕×2-4ds+2×13.6d=〔(450-2×20)×4-4×8+2×13.6×8=410×4-4*8+2*13.6*8=1826mm基础内的个数=（hj-c-2d-100）/500+1≥2=（500-40-2×14-100）/500+1=0.66+1=1.66 取2根11G101-3 P59图一、二总长度=2×1826=3652mm=3.652m二、首层钢筋计算（-0.70~3.870标高）1、18纵筋长度=首层层高-本层底部非连接区长度+上一层非连接区长度=（3870+700）-3970/3+max（Hn2/6，柱长边，500）(见11G101-1P57 )=4570-1333+max（2730/6=450,450,500）=4570-1333+500=3737mm根数N=2根总长度=2×3737=7474mm=7.474m20纵筋长度=首层层高-本层底部非连接区长度+上一层非连接区长度=（3870+700）-3970/3+max（Hn2/6，柱长边，500）=4570-1333+max（2730/6=450,450,500）=3737mm根数N=6根总长度=6×3737=22422mm=22.422m2、8箍筋计算⑴大箍筋长度同插筋=1826mm箍筋个数=柱下部非连接长度/加密区间距+1+柱上部非连接区长度/加密区间距+1+梁高/加密区间距+（首层层高-底部非连接区长度-上部非连接区长度-梁高）/非加密区间距-1 (见11G101-1 P61 )加密区箍筋根数：柱下部Hn1/3部分的个数n=（Hn1/3-50）/加密区间距+1=（1333-50）/100+1≈14根柱上部的个数n=max（4000/6=667，450，500）/100+1+570/100=667/100+1+570/100=7+1+6=14根非加密区根数：n=〔4570-1333-667-570〕/200-1=9总长度=（14+14+9）×1826=37×1826=67562mm=67.562m⑵单支箍筋长度纵向、横向长度=450-40-8+2×13.6×8=620mm纵向、横向单支箍筋根数分别=大箍筋个数=37根总长度=37×2×620mm=45880mm=44.88m三、二层钢筋计算（3.870~7.170标高）1、纵筋计算218纵筋长度=本层高-本层底部非连接区长度+上一层底部非连接区长度 =3300-max（Hn2/6=455，450，500）+max（Hn3/6，hc，500）=3300-500+500=3300mm总长度=2*3300=6600mm=6.6m820纵筋长度=本层高-本层底部非连接区长度+上一层底部非连接区长度=3300-max（Hn2/6=455，450，500）+max（Hn3/6，hc，500）=3300-500+500=3300mm总长度=8*3300=26400mm=26.4m2、插筋计算220插筋长度=本层底部非连接区长度+1.2LaE=500+1.2×35×20=1340mm总长度=1340×2=2680mm=2.682、6箍筋计算(见11G101-1 P61 )⑴大箍筋长度=（450-40-6）×4+2×13.6×6=1779大箍筋个数=本层底部非连接区长度-50/加密区间距+1+本层上部非连接区长度/加密区间距+1+三层梁高/加密区间距+（本层层高-底部非连接区-上部非连接区-梁高）/非加密区间距-1=（500-50）/100+1+500/100+1+570/100+（3300-500-500-570）/200-1 =（5+1）+（5+1）+6+9-1=26根总长度=26*1779=46254mm=46.254m⑵纵、横向单支箍筋长度=450-40-6+2×13.6×6=567mm纵、横向单支箍筋个数=大箍筋个数=26根总长度=26×567×2=29484mm=29.484m四、顶层钢筋计算（7.170~10.470标高）1、纵筋计算(见11G101-1 P60 )(角柱及边柱见11G101-1 B大样)（1）内侧钢筋(计算方法同中柱)①218判别柱顶LaE=35d=35×18=630＞hb-c-db=570-20-6=544mm则需弯锚12d，见11G101-1 P60大样A.B角柱、边柱纵筋锚固长度取值②520则弯锚12d锚纵向钢筋长度=顶层层高-本层底部非连接区-保护层厚度c-梁箍筋直径+12d =3300- 500-20-6+12×20=2774+240=3014mm总长度=5×3014=15070mm15.07m（2）外侧钢筋520锚固长度= max（1.5LaE，hb-c-db+15d）1.5LaE=1.5×35×20=1050Hb-c-db+15d=570-20-6+15×20=844纵筋长度=3300-500-570+1050=3280总长度=5×3280=16400mm16.4m2、插筋计算220插筋长度=本层底部非连接区长度+1.2LaE=500+1.2×35×20=1340mm总长度=1340×2=2680mm=2.682、箍筋计算(见11G101-1 P61 )⑴大箍筋长度同二层=1779mm箍筋个数=本层底部非连接区/加密区间距+1+本层上部非连接区/加密区间距+1+屋面梁高/加密区间距+（本层层高-底部非连接区-上部非连接区-梁高）/非加密区间距-1=（500/100+1）+（500/100+1）+570/100+（3300-500-500-570）/200-1 =6+6+6+9-1=26根箍筋总长度=26*1779=46254mm=46.254m⑵纵向单支箍筋长度同二层单支箍筋长度=567mm纵向单支箍筋个数=大箍筋个数=26根纵向单支箍筋总长度=26*567=14742mm=14.742m(3)横向（小）箍筋长度={[(450-40-2×6-20)/4]×2+20+6+(450-40-6)}×2+2×13.6×6=(95×2+20+6+404) 2+2×13.6×6=1403nm横向（小）箍筋总长度=26×1403=36478mm=36.478m。

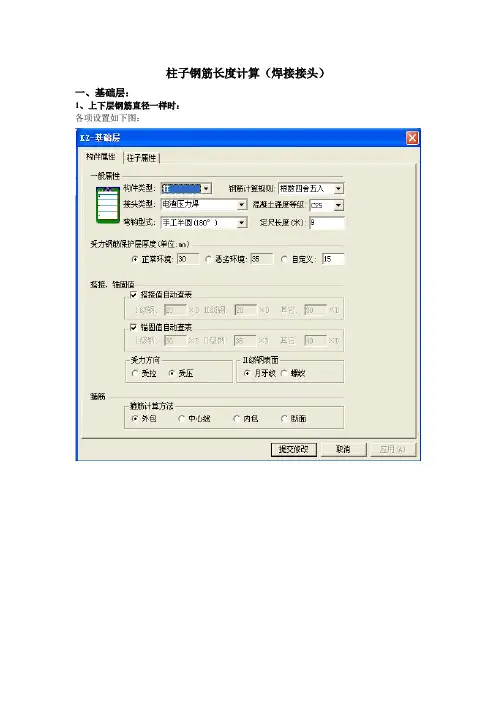

柱子钢筋长度计算（焊接接头）一、基础层：1、上下层钢筋直径一样时：各项设置如下图：结果显示：手工计算结果如：插筋1：833+700+100-100＝1533mm插筋2：（833+700+100-100）+35d＝1533+35*20＝2233mm注：软件里柱子的搭接百分率按50％处理，焊接搭接时规范要求搭接范围取值为max{500,35d}，这里取大值35d。

主筋：3000-833+650＝2817mm2、上下层钢筋直径不一样，且本层钢筋直径小，上层直径大时：设置如（四角筋本层直径改为18mm，其他不变）：结果显示：直径为20mm的插筋长度计算同类型1。

-----------焊接点在柱子下端直径为18mm的插筋计算：--------焊接点移到柱子上端（上下钢筋直径不一样，见03g101-1 p36）四角筋中2根插筋，见下图2号钢筋另2根插筋见下图1＝1920mm插筋以上主筋长度的计算：直径为20mm的主筋长度计算同类型1。

直径为18mm的主筋计算：号插筋上的主筋，即下图3号钢筋，长度为：35d+650+500+650＝35*18+650+500+650＝2430mm号插筋上的主筋，即下图4号钢筋，长度为：650+500+650+35d＝650+500+650+35*20＝2500mm焊接点3、上下层钢筋直径不一样，且本层钢筋直径大，上层直径小时：参数设置如下：上层钢筋直径改为18mm计算结果，钢筋长度见下图：插筋长度计算：833+700+100-100＝1533mm插筋长度计算：1533+35*d＝1533+35*20＝2233mm主筋长度计算：（3000-833）+650＝2817mm（650的取值同上）主筋长度计算：（3000-833-35*d1）+650+35d2＝（3000-833-35*20）+650+35*18＝2747mm二、中间层：1、上下层钢筋直径一样时：设置如图：结果显示：长度计算：3000-650+650＝3000mm2、上下层钢筋直径不一样，且本层钢筋直径小，上层直径大时：设置如图：结果显示：钢筋长度计算：纵向主筋：3000-650+650=3000mm纵向主筋：3000-650-35d1+650+35d2=3000-650-35*18+650+35*18=3000mm纵向主筋：3000-650-500-650-35d=3000-650-500-650-35*18=570mm(2根四角筋) 纵向主筋：3000-650-35d-500-650=3000-650-35*18-650=570mm(2根四角筋)注：纵向主筋软件计算结果为1220，错误，少扣了最小离板高度650。

工程施工钢筋计算例题1. 背景介绍一座建筑工程离不开钢筋，钢筋是建筑的骨架，起着承重和支撑作用。

在施工中，对钢筋的计算是至关重要的，它关系到整个建筑的安全和稳定性。

下面我们以一个简单的钢筋计算例题来进行介绍。

2. 例题描述某建筑工程中，柱子的截面尺寸为400mm×400mm，柱子的高度为5m，要求柱子能够承受1000KN的垂直荷载。

现在要求计算出该柱子所需的钢筋数量和截面尺寸。

3.计算步骤（1）计算柱子的受力情况首先需要计算出柱子的受力情况，根据荷载的大小和柱子的尺寸可以得出柱子的受力情况。

在本例中，柱子的受力等于1000KN。

（2）计算柱子的截面面积根据柱子的截面尺寸，可以计算出柱子的截面面积。

在本例中，柱子的截面面积为400mm×400mm=160000mm²。

（3）计算钢筋的需量根据设计规范，钢筋的需量可以通过以下公式计算：As = P / (σs * fy)其中，As为钢筋的面积，P为柱子的受力大小，σs为钢筋的应力，fy为钢筋的屈服强度。

在一般情况下，σs取0.4，fy为360MPa。

（4）计算钢筋的截面尺寸根据钢筋的需量和柱子的截面面积，可以计算出钢筋的截面尺寸。

在本例中，钢筋的截面尺寸可以通过以下公式计算：As = π * (d/2)² * n其中，d为钢筋的直径，n为钢筋的根数。

（5）选择合适的钢筋配置方案根据计算结果，选择合适的钢筋配置方案，确保柱子的抗压能力符合设计要求。

4. 结论通过以上计算步骤，我们可以得出柱子所需的钢筋数量和截面尺寸，从而确保柱子的抗压能力符合设计要求。

在实际施工中，需要根据具体情况灵活运用计算方法，确保工程质量和安全。

以上就是关于工程施工钢筋计算例题的介绍，希望对大家有所帮助。

在实际工程中，钢筋计算是一个复杂而重要的环节，需要认真对待。

如果有任何疑问，欢迎留言交流。

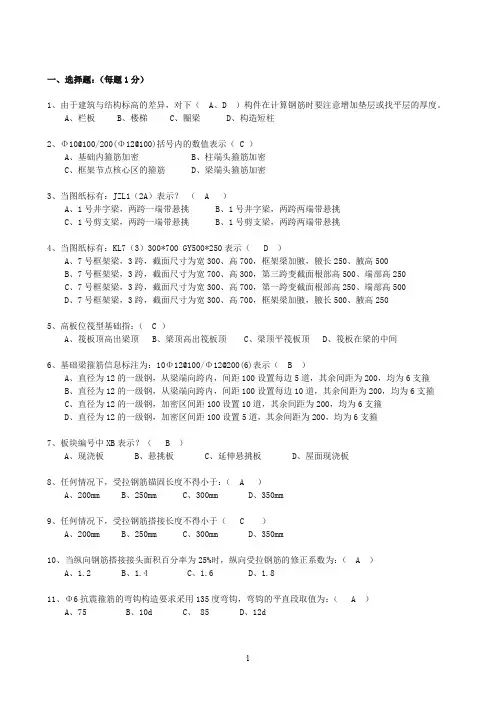

一、选择题：（每题1分）1、由于建筑与结构标高的差异，对下（ A、D ）构件在计算钢筋时要注意增加垫层或找平层的厚度。

A、栏板B、楼梯C、圈梁D、构造短柱2、Φ10@100/200(Φ12@100)括号内的数值表示（ C ）A、基础内箍筋加密B、柱端头箍筋加密C、框架节点核心区的箍筋D、梁端头箍筋加密3、当图纸标有：JZL1（2A）表示？（ A ）A、1号井字梁，两跨一端带悬挑B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑 B、1号剪支梁，两跨两端带悬挑4、当图纸标有：KL7（3）300*700 GY500*250表示（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长250、腋高500B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高2505、高板位筏型基础指：（ C ）A、筏板顶高出梁顶B、梁顶高出筏板顶C、梁顶平筏板顶D、筏板在梁的中间6、基础梁箍筋信息标注为：10Φ12@100/Φ12@200(6)表示（ B ）A、直径为12的一级钢，从梁端向跨内，间距100设置每边5道，其余间距为200，均为6支箍B、直径为12的一级钢，从梁端向跨内，间距100设置每边10道，其余间距为200，均为6支箍C、直径为12的一级钢，加密区间距100设置10道，其余间距为200，均为6支箍D、直径为12的一级钢，加密区间距100设置5道，其余间距为200，均为6支箍7、板块编号中XB表示？（ B ）A、现浇板B、悬挑板C、延伸悬挑板D、屋面现浇板8、任何情况下，受拉钢筋锚固长度不得小于：（ A ）A、200mmB、250mmC、300mmD、350mm9、任何情况下，受拉钢筋搭接长度不得小于（ C ）A、200mmB、250mmC、300mmD、350mm10、当纵向钢筋搭接接头面积百分率为25%时，纵向受拉钢筋的修正系数为：（ A ）A、1.2B、1.4C、1.6D、1.811、Φ6抗震箍筋的弯钩构造要求采用135度弯钩，弯钩的平直段取值为：（ A ）A、75B、10dC、 85D、12d12、抗震箍筋的弯钩构造要求采用135度弯钩，弯钩的平直段取值为：（ B ）A、10d 85mm中取大值B、10d 75mm中取大值C、12d 85mm中取大值D、12d 75mm中取大值13、框架梁的上部钢筋第一排全部为4根通长筋，第二排为2根支座负筋，支座负筋升出支座的长度为（ B ）A、1/5LnB、1/4LnC、1/3LnD、其他值14、架立钢筋同支座负筋的搭接长度为：（ C ）A、15dB、12dC、150D、25015、当梁的腹板高度Hw大于多少时必须配置构造钢筋？其间距不得大于多少？（ C ）A、450 250B、800 250C、450 200D、800 20016、搭接区的箍筋直径不小于d/4，（d为搭接区钢筋（ C ）），间距不应大于100及5d（d为搭接区钢筋（ C ））A、最大直径、最大直径B、最小直径、最大直径C、最大直径、最小直径D、最小直径、最小直径17、砼强度等级不大于C25时，混凝土保护层表中的最小厚度数值应增加（ D ）A、2B、10C、15D、518、现板中配筋Φ8/10@150，Φ8与Φ8之间的间距为（ A ），Φ10与Φ10之间的间距为（ A ）Φ8与Φ10之间的间距为（ B）A、300B、150C、200D、7519、非抗震框架梁的箍筋加密区判断条件为：（ D ）A、1.5Hb（梁高）、500mm取大值B、2Hb（梁高）、500mm取大值C、500mmD、一般不设加密区20、梁下部不伸入支座钢筋在什么位置断开（ D ）A、距支座边0.05LnB、距支座边0.5LnC、距支座边0.01LnD、距支座边0.1Ln21、非框架梁的下部纵筋在中间支座和端支座的锚固长度为：带肋的（ D），光圆为（ B ）。

钢筋计算总结一、保护层厚度：为纵向钢筋（非箍筋）外缘至混凝土表面的最小距离。

无规定时取值as一般情况：基础40mm 框架柱30mm 框架梁25mm 板15mm最小混凝土保护层厚度注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时不应小于70mm.二、钢筋每米重量：每米的重量(Kg)＝钢筋的直径(mm)×钢筋的直径(mm)×0.006170.617是圆10钢筋每米重量。

钢筋重量与直径（半径）的平方成正比φ6＝0.222 Kg φ8＝0.395kg φ10＝0.617kg φ12＝0.888kg Φ14＝1.21kg Φ16＝1.58kg Φ18＝2.0kg Φ24＝2.47kg Φ22＝2.98kg Φ25＝3.85kg Φ28＝4.83kg............Φ12(含12)以下和Φ28(含28)的钢筋一般小数点后取三位数，Φ14至Φ25钢筋一般小数点后取二位数三、箍筋计算1、双肢箍下料长度：无论箍筋还是拉筋，弯钩部分均按135°计算135°/135°弯钩矩形箍筋下料长度（l）：按外包尺寸计算：l= 箍筋外包周长-3个90度弯曲调整值+2个135度弯钩增加值（1）、抗震结构l=箍筋4边外包尺寸-3×1.75d + 2×11.87d即l＝2(b－2c＋2d)＋2(h－2c＋2d)－1.75d×3＋11.87d×2＝2(b＋h)－8c＋26.5d =内包尺寸周长+26.5×箍筋直径（2）、一般结构（非抗震区），135°弯钩矩形箍筋下料长度（l）：l＝2(b－2c ＋2d)＋2(h－2c ＋2d)－1.75d×3＋6.87d×2＝2(b＋h)－8c ＋16.5d =内包尺寸周长+16.5×箍筋直径式中：b —构件截面宽；H —构件截面高；d —箍筋直径；c—主筋保护层厚；特别注意：计算过程中而采用内包尺寸时，箍筋下料长度=内包周长+26.5箍筋直径此点最容易忽视。

当涉及到柱的钢筋计算时，我们需要考虑柱的受力情况、截面尺寸、混凝土强度等因素。

以下是一个简化的柱钢筋计算例题及计算过程：假设我们要设计一根方形截面的混凝土柱，其尺寸为300mm ×300mm，混凝土强度为C30。

现在我们需要计算在柱中添加多少根直径为20mm的钢筋。

首先，我们需要确定柱的受力情况，包括弯矩、轴力等。

在这里，我们假设柱受压，需要考虑的主要是柱的轴向受力。

1. 计算轴向受力：首先我们需要计算柱所受的轴向压力。

假设柱的设计轴向荷载为N = 1500 kN。

2. 计算截面面积：柱的截面面积为 A = 300mm ×300mm = 90000mm²= 0.09m²。

3. 根据混凝土强度和构件尺寸，我们可以计算出混凝土的承载能力。

但由于混凝土的强度设计值受到许多因素的影响（如质量控制、施工技术等），这里我们假设混凝土的实际承载能力为0.6fcuAc。

在这里，我们假设混凝土的设计强度fcu为30 MPa。

混凝土的承载力Fc = 0.6 ×30 MPa ×0.09 m²= 1.62 MN。

4. 接下来，我们需要计算受压区内的受拉钢筋面积As。

假设我们采用HRB400级别的钢筋，其受拉强度fyd为400 MPa。

我们可以假设受拉钢筋的截面面积为As，并按规范的相关要求计算出所需的受拉钢筋面积。

假设钢筋的受拉强度设计值为fyd = 400 MPa。

根据设计公式，As = N / (fyd ×0.9) = 1500 kN / (400 MPa ×0.9) = 4.17 ×10³mm²。

5. 确定钢筋数量：接下来，我们需要确定需要在柱中添加多少根直径为20mm的钢筋。

根据所需的受拉钢筋面积和钢筋的截面积，我们可以计算出所需的钢筋数量。

假设每根20mm直径的钢筋截面积为314 mm²，则所需的钢筋数量为4.17 ×10³mm²/ 314 mm²≈13.28 根。

钢筋算量练习题钢筋算量练习题一、引言钢筋算量是建筑工程中非常重要的一项工作，它涉及到对建筑结构中的钢筋进行计算和估算。

在工程实践中，掌握钢筋算量的方法和技巧对于工程师和施工人员来说至关重要。

本文将通过一些练习题来帮助读者巩固和提高钢筋算量的能力。

二、练习题1. 一栋楼房的柱子高度为10米，柱子的截面为40cm×40cm，按照每根柱子的纵向钢筋间距为20cm，横向钢筋间距为30cm，柱子的钢筋算量是多少？解析：首先计算柱子的截面面积，即40cm×40cm=1600cm²。

然后计算纵向钢筋的数量，柱子高度为10米，即1000cm，纵向钢筋间距为20cm，所以纵向钢筋的数量为1000cm÷20cm=50根。

再计算横向钢筋的数量，柱子的截面面积为1600cm²，横向钢筋间距为30cm，所以横向钢筋的数量为1600cm²÷30cm=53.33根（取整数为53根）。

因此，柱子的钢筋算量为50根纵向钢筋和53根横向钢筋。

2. 一栋楼房的梁长为8米，梁的截面为30cm×60cm，梁的钢筋算量是多少？解析：首先计算梁的截面面积，即30cm×60cm=1800cm²。

然后计算梁的钢筋数量，梁长为8米，即800cm，假设纵向钢筋间距为20cm，所以纵向钢筋的数量为800cm÷20cm=40根。

因此，梁的钢筋算量为40根纵向钢筋。

3. 一栋楼房的楼板面积为200平方米，楼板厚度为15cm，楼板的钢筋算量是多少？解析：首先计算楼板的体积，楼板面积为200平方米，楼板厚度为15cm，所以楼板的体积为200平方米×15cm=3000立方米。

然后计算楼板的钢筋数量，假设楼板钢筋的间距为30cm，楼板的钢筋数量为3000立方米÷30cm=10000根。

因此，楼板的钢筋算量为10000根。

4. 一栋楼房的墙体长度为20米，墙体的高度为3米，墙体的厚度为30cm，墙体的钢筋算量是多少？解析：首先计算墙体的体积，墙体长度为20米，墙体高度为3米，墙体厚度为30cm，所以墙体的体积为20米×3米×30cm=180立方米。
