单片机时钟原理

1 基于51单片机的电子时钟设计

摘 要：本文介绍了基于51单片机的电子时钟的设计，从硬件和软件两个方面给出了具体实现过程。该时钟的设计采用功能分块的思想方法，将硬件电路划分为开关电路，显示驱动电路和数码管电路等若干独立模块，而软件的实现则由闹钟的声音程序、时间显示程序、日期显示程序，秒表显示程序，时间调整程序、闹钟调整程序、定时调整程序，延时程序等组成。文中给出了各个模块的电路图，并用Proteus的ISIS软件对电子时钟系统的各个功能进行了仿真，并给出了相应的仿真结果图像。

关键词：单片机；电子时钟；键盘控制

2 Electronic Clock Design Based on 51 Single-chip

***

Shandong Institute of Business and Technology , 264005

Abstract: This paper introduces the electronic clock design based on 51 single-chip

microcomputer, and it provides us specific implementation process from aspects of

hardware and software. This clock is designed by the method of function blocks. In

hardware, it’s circuit is divided into switch block, display drive block and digital

control block. However, the software consist of the program of alarm clock, time

display, date display, stopwatch display, time adjust, timing adjustment, the alarm

毕业论文（设计）

单片机电子时钟的设计

学 生 姓 名：

指导教师：

合作指导教师：

专业名称： 电气自动化技术

所在学院： 职业技术学院

2013 年 5 月

目 录

摘 要 ................................................................ I

第一章 前言 ......................................................... 1

1.1背景 ............................................................. 1

1.2来源 ............................................................. 1

第二章 MCS-51单片机的结构 ....................................... 2

2.1 控制器 .......................................................... 2

2.2 存储器的结构 .................................................... 2

2.3 并行I/O口 ...................................................... 3

2.4 时钟电路与时序 .................................................. 3

《单片机原理实验》

考

试

报

告

题目：1602显示温度时钟及星期1602显示温度时钟及星期

摘 要：本次实验利用STC89C51单片机作为控制器，通过keil编写程序，并且将生成hex文件写入单片机的内存中，实现对单片机的I/O口，液晶显示屏1602和温度传感器DS18B20操作，最终实现在液晶显示器1602上显示时钟，星期以及实时温度的功能。

关键词：STC89C52单片机，液晶显示器1602，DALLAS公司生产的DS18B20数字温度计，时钟，温度，星期

1. 引言

在开始的时候只是想用1602显示成数字温度计，可是在做完温度计之后发现1602屏上还有足够的空间用来显示时钟，所以就在原来的数字温度的程序上进行了扩展，加入了时钟的显示程序以及星期的 显示程序。确定了要显示的内容之后，通过计算字符的个数，对要显示的东西进行了布局，使得其显示看起来比较协调美观。在做这个实验的时候，数字温度计的程序是最难的部分，我花了两天的时间把参考书上的一个用数码管显示温度的程序读懂，弄清楚DS18B20操作时序和数码管显示温度的基本步骤和原理之后，再结合我已经掌握的1602显示器的知识，尝试这把数码管显示改为1602显示，这个过程就是写这个程序最重要的地方，由于数码管显示原理与数码管显示原理完全不同，要进行比较大的调整，从写完这个程序和到完全调试好这个程序并且进行成功仿真花了大半天的时间。当我调试完了程序和仿真之后，我在面包板上用相应的元器件搭出了仿真时候的电路，当我把程序写入单片机内，1602显示的实验室温度为30.7。成功之后，我再把以前写过的数字钟的程序逐渐的移植到这个程序当中，并且重新设置相关的参数，经过半天的调试，最终取得了理想中的结果。

2. 原理

使用的STC89c51单片机对所有的元器件进行控制。外接时钟信号的晶振的频率为12MHz,所以其机器周期为1us，在写数字钟的程序是用的是中断计时，因此赋的初值为（65536-50000），即为50ms，中断进行20次后就是一秒，因此也就可以实现比较精准的定时了。

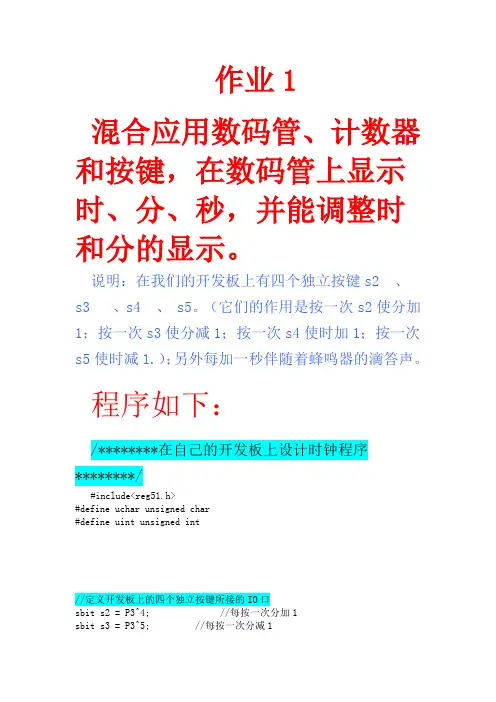

作业1

混合应用数码管、计数器和按键，在数码管上显示时、分、秒，并能调整时和分的显示。

说明：在我们的开发板上有四个独立按键s2 、

s3 、s4 、 s5。（它们的作用是按一次s2使分加1；按一次s3使分减1；按一次s4使时加1；按一次s5使时减1.）；另外每加一秒伴随着蜂鸣器的滴答声。

程序如下：

/********在自己的开发板上设计时钟程序********/

#include

#define uchar unsigned char

#define uint unsigned int

//定义开发板上的四个独立按键所接的IO口

sbit s2 = P3^4; //每按一次分加1

sbit s3 = P3^5; //每按一次分减1 sbit s4 = P3^6; //每按一次时加1

sbit s5 = P3^7; //每按一次时减1

//定义开发板上的段选和位选控制的IO口

sbit dula=P2^6;

sbit wela=P2^7;

sbit buzz=P2^3; //定义buzz为蜂鸣器所接的IO口

//定义无符号一维数组，数组的元素是数字1~9这10个数字在数码管上显示的段码

uchar discode[] = {0x3f,0x06,0x5b,0x4f,

0x66,0x6d,0x7d,0x07,

0x7f,0x6f};

uchar count; //定义无符号字符型数据“count”，用于计数20次达到20*50ms=1s

uint shi,fen,miao,shis,shig,fens,feng,miaos,miaog; //定义时、分、秒以及时、分、秒的十位和个位

void delay(uchar z) //延时子程序

{

uint x,y;

for(x=z;x>0;x--)
