51单片机的时钟电路原理

51单片机作的电子钟程序在很多地方已经有了介绍， 对于单片机学习者而言这个程序基本上是一道门槛，掌握了电子钟程序， 基本上可以说51单片机就掌握了80%。常见的电子钟程序由显示部分， 计算部分， 时钟调整部分构成。

时钟的基本显示原理：时钟开始显示为0时0分0秒，也就是数码管显示000000，然后每秒秒位加1 ，到9后，10秒位加1，秒位回0。10秒位到5后，即59秒 ，分钟加1，10秒位回0。依次类推，时钟最大的显示值为23小时59分59秒。这里只要确定了1秒的定时时间， 其他位均以此为基准往上累加。

开始程序定义了秒， 十秒， 分， 十分，小时， 十小时，共6位的寄存器， 分别存在30h，31h，32h，33h，34h，35h单元，便于程序以后调用和理解。

6个数码管分别显示时、分、秒，一个功能键，可以切换调整时分秒、增加数值、熄灭节电等功能全部集一键。

以下是部分汇编源程序，购买我们产品后我们用光盘将完整的单片机汇编源程序和烧写文件送给客户。

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

;; 中断入口程序 ;; (仅供参考)

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

;

ORG 0000H ;程序执行开始地址

LJMP START ;跳到标号START执行

ORG 0003H ;外中断0中断程序入口

RETI ;外中断0中断返回

ORG 000BH ;定时器T0中断程序入口

LJMP INTT0 ;跳至INTTO执行

ORG 0013H ;外中断1中断程序入口 RETI ;外中断1中断返回

ORG 001BH ;定时器T1中断程序入口

LJMP INTT1 ;跳至INTT1执行

ORG 0023H ;串行中断程序入口地址

RETI ;串行中断程序返回

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

基于51单片机的多功能电子钟设计

1. 本文概述

随着现代科技的发展，电子时钟已成为日常生活中不可或缺的一部分。本文旨在介绍一种基于51单片机的多功能电子钟的设计与实现。51单片机因其结构简单、成本低廉、易于编程等特点，在工业控制和教学实验中得到了广泛应用。本文将重点阐述如何利用51单片机的这些特性来设计和实现一个具有基本时间显示、闹钟设定、温度显示等功能的电子钟。

本文的结构安排如下：将详细介绍51单片机的基本原理和特点，为后续的设计提供理论基础。接着，将分析电子钟的功能需求，包括时间显示、闹钟设定、温度显示等，并基于这些需求进行系统设计。将详细讨论电子钟的硬件设计，包括51单片机的选型、时钟电路、显示电路、温度传感器电路等。软件设计部分将介绍如何通过编程实现电子钟的各项功能，包括时间管理、闹钟控制、温度读取等。

本文将通过实验验证所设计的电子钟的功能和性能，并对实验结果进行分析讨论。通过本文的研究，旨在为电子钟的设计提供一种实用、经济、可靠的方法，同时也为51单片机的应用提供一个新的实践案例。 2. 51单片机概述

51单片机，作为一种经典的微控制器，因其高性能、低功耗和易编程的特性而被广泛应用于工业控制、智能仪器和家用电器等领域。它基于Intel 8051微处理器的架构，具备基本的算术逻辑单元（ALU）、程序计数器（PC）、累加器（ACC）和寄存器组等核心部件。51单片机的核心是其8位CPU，能够处理8位数据和执行相应的指令集。

51单片机的内部结构主要包括中央处理单元（CPU）、存储器、定时器计数器、并行IO口、串行通信口等。其存储器分为程序存储器（ROM）和数据存储器（RAM）。程序存储器通常用于存放程序代码，而数据存储器则用于存放运行中的数据和临时变量。51单片机还包含特殊功能寄存器（SFR），用于控制IO端口、定时器计数器和串行通信等。

51单片机的工作原理基于冯诺伊曼体系结构，即程序指令和数据存储在同一块存储器中，通过总线系统进行传输。CPU根据程序计数器指向的地址，从程序存储器中取出指令，解码并执行。执行过程中，数据通过内部总线在各个寄存器、存储器和IO口之间传输。

沈阳航空航天大学综合课程设计

1 一、概述

本次设计以AT89C51单片机芯片为核心，辅以必要的外围电路，设计了一个简易的电子时钟并且利用单片机自身的定时计数器，使LED按照一定的时间间隔闪烁，闪烁时间间隔不小于1秒。在硬件方面，除了CPU外，使用七段数码管来进行动态扫描。通过数码管能够比较准确显示时，分，LED一闪一灭显示秒，设计方面采用C语言编程，整个电子时钟能完成时间的显示，手动复位等功能。本系统是基于AT89C51单片机设计的一个具有显示的数字实时时钟的发光二极管，该系统同事具有硬件设计简单，工作稳定性高，价格低廉等优点。数字单片机的技术进步反应在内部结构，功率消耗，外部电压等级以及制造工艺上。

二、方案论证

利用单片机自身的定时计数器，使LED发光二极管按照一定的时间间隔闪烁，闪烁时间间隔不小于1秒。

方案一：

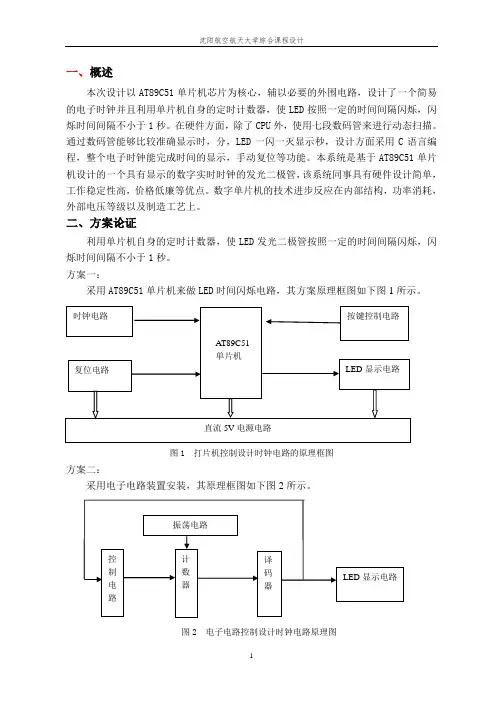

采用AT89C51单片机来做LED时间闪烁电路，其方案原理框图如下图1所示。

图1 打片机控制设计时钟电路的原理框图

方案二：

采用电子电路装置安装，其原理框图如下图2所示。

图2 电子电路控制设计时钟电路原理图 时钟电路

AT89C51

单片机

复位电路 按键控制电路

LED显示电路

直流5V电源电路

振荡电路

控制电路 计数器 译码器 LED显示电路 沈阳航空航天大学综合课程设计

2 本设计采用的是方案一，AT89C51单片机构成的数码管显示时钟，硬件设计简单，工作稳定性高，性价比高比较合适。

三、电路设计

1.程序流程图

程序总体结构示意流程图如下图3所示。程序从开始运行，设计要求为1秒的闪烁间隔，内容包括了开关中断子程序，以及总体流程。

Y

N

N

Y

图3 程序总体结构示意图

2.复位电路

AT89C51的复位方式可以是自动复位，也可以是手动复位，复位电路主要是确定开始

开关中断

Countor1++（自加1）

51单片机最小系统原理图

一、简介

51单片机是指Intel公司推出的一种8位单片机，其核心是Intel

8051架构。51单片机具有强大的功能和广泛的应用领域，在电子制作和嵌入式系统设计中被广泛采用。本文将介绍51单片机最小系统的原理图及其组成。

二、51单片机最小系统原理图

51单片机最小系统由4个基本模块组成：单片机芯片、时钟电路、复位电路和电源电路。下面将详细介绍每个模块的原理图和功能。

1. 单片机芯片

单片机芯片是51单片机系统的核心部件，一般选择的是AT89C51或AT89S52芯片。其原理图基本包括芯片引脚和外围电路连接方式。根据具体需求，连接的外围电路可以包括输入输出端口、定时器/计数器、串行通信接口等。单片机芯片是整个系统的控制中心，它通过引脚与其他模块进行通信和控制。

2. 时钟电路

时钟电路提供稳定的系统时钟，是单片机系统正常工作的基础。常用的时钟源有晶体振荡器和时钟发生器。晶体振荡器通过外接晶体元件提供稳定的时钟信号，时钟发生器则通过内部电路产生常用的时钟频率。时钟信号的频率取决于具体需求，一般常用的频率为11.0592MHz。

3. 复位电路

复位电路用于初始化单片机系统，保证其在上电或复位时工作正常。复位电路一般由复位按钮、电容和电阻组成。当系统上电或复位按钮按下时，复位电路将向单片机芯片发送一个复位信号，使其返回到初始状态，并重新启动。

4. 电源电路

电源电路为单片机系统提供电能，保证其正常运行。电源电路一般由电源适配器、电源滤波器、稳压电路和电源指示灯组成。电源适配器将交流电转换为直流电，并经过滤波器进行滤波，稳压电路确保系统供电电压稳定。电源指示灯用于显示电源状态，通常为红色表示供电正常。

三、总结

51单片机最小系统原理图包括单片机芯片、时钟电路、复位电路和电源电路。单片机芯片是控制中心，时钟电路提供稳定的时钟信号，复位电路用于系统初始化，电源电路为系统提供电能。这些模块相互配合，保证了单片机系统的正常运行。
