剪力墙结构布置方案

剪力墙结构的设计要点与合理布置

[摘要] 高层建筑是城市发展的必然趋势，剪力墙结构由于其抗侧刚度大、侧移小和抗震性能好等特点,被广泛用于现代高层建筑当中。框剪结构是在框架结构中设置一定数量的剪力墙而形成的双重结构体系。本文主要阐述了对剪力墙结构设计与合理布置的几点体会。

[关键词] 剪力墙 设计要点 合理布置

城市离不开建筑,建筑又是创造生活的一种手段。随着高层建筑结构的日益发展,其意味着高层结构设计逐渐被得到了广泛应用。剪力墙结构作为高层建筑中的主要结构形式，被广泛运用于现代高层建筑领域。剪力墙结构具有剪切变形相对较大、平面外较薄弱的不利性能。现在十多层的住宅建筑比较多，在7度区，采用框架剪力墙结构比较普遍。剪力墙竖向荷载在墙体内主要产生向下的压力，侧向力在强体中产生水平剪力和弯矩，具有较大的承受水平剪力的能力。一般来说，剪力墙布置的越多，抗震越有利，但无限制的增加剪力墙会增加造价，而且无法发挥框剪结构的优越性。剪力墙房屋通常适用于临街的住宅、办公楼等建筑,它既可承重,又可耐寒,使用空间较大,房屋布置灵活,其造价比多层框架房屋经济，被广泛采用。在建筑设计中如何使建筑经济合理已成当务之急，剪力墙设计必须满足实用、经济、合理的使用要求。本文仅就高层剪力墙设计要点与合理布置提出肤浅的处理方法。

1.剪力墙结构的设计要点

剪力墙是房屋主要承受风荷载或地震作用引起的水平荷载的墙体，防止结构剪切破坏。又称抗风墙或抗震墙、结构墙。增加剪力墙以后，结构刚度增加，自振周期缩短。结构墙用于钢筋混凝土框架结构、升板结构、无梁楼盖体系中。满足规范的位移限制要求，满足剪力墙承受的地震倾覆力矩不小于总倾覆力矩的50%，且为了使框架充分发挥作用，满足框架承受楼层剪力不小于0.2Fek，这时的剪力墙数量最合理。

1.1沿结构主要轴线布置，避免单向有墙

1.1.1剪力墙结构的布置原则

(1) 双向布置

因为剪力墙结构中全部竖向力和水平力都由剪力墙承受。沿建筑物的主要轴线双向布置剪力墙。在抗震结构中，避免单向有墙的结构布置，使两个方向抗侧刚度相近。

框架剪力墙结构中剪力墙平面布置分析

摘要：文章首先对剪力墙结构体系进行简单的介绍，就结构中剪力墙的数量问题进行了探析，并提出了在建筑设计与结构设计阶段的剪力墙布置详情，对提升剪力墙结构建筑物施工技术具有借鉴意义。

关键词：剪力墙结构；布置；建筑设计

Abstract: this paper first of shear wall structure system of simple introduction,

the shear wall structure of the number of on this problem, and puts forward in the

architectural design and structure design phase of the shear wall decorate details, to

improve the shear wall structure building construction significance of reference to the

technology.

Keywords: the shear wall structure; Decorate; Architectural design

中图分类号:TU398+.2 文献标识码：A文章编号：

0 前言

剪力墙结构是高层住宅建筑中广泛应用的一种结构形式。剪力墙住宅体系中，楼板和梁的布置受墙位置的制约，灵活性不大。各地方导则中对楼板厚度、配筋方式也都有比较明确的规定。所以只要选择合理的板厚和混凝土标号，楼板和梁的含钢量一般都比较稳定，且在整个结构体系中所占的比重并不大。而剪力墙的含钢量在整个结构体系中所占的比重比较大，是主导结构体系经济性的主要因素。文[5]中剪力墙所占的比率高达62.2%，而梁板所占的比率仅25.6%。所以，如何合理的布置剪力墙是剪力墙结构获得良好经济效益的根本。本文拟从选择合适的剪力墙数量和通过合理布置来发挥墙体最大效能两方面来探讨墙体布置的一些原则和方法，供同行和相关技术人员参考。

第 1 页 共 2 页

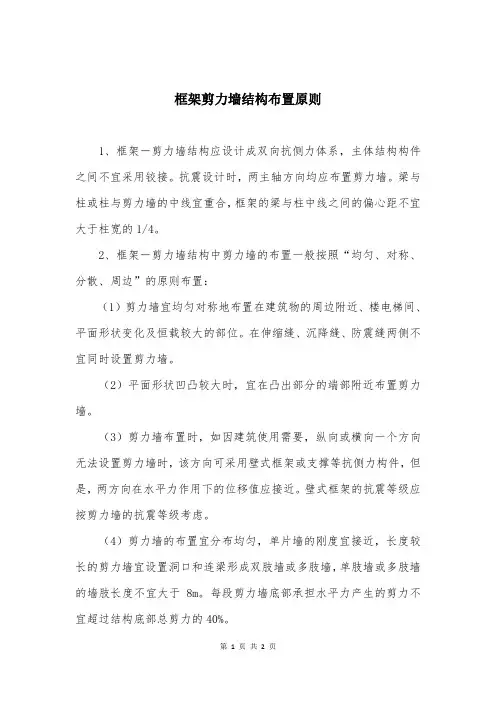

框架剪力墙结构布置原则

1、框架―剪力墙结构应设计成双向抗侧力体系，主体结构构件之间不宜采用铰接。抗震设计时，两主轴方向均应布置剪力墙。梁与柱或柱与剪力墙的中线宜重合，框架的梁与柱中线之间的偏心距不宜大于柱宽的1/4。

2、框架―剪力墙结构中剪力墙的布置一般按照“均匀、对称、分散、周边”的原则布置：

（1）剪力墙宜均匀对称地布置在建筑物的周边附近、楼电梯间、平面形状变化及恒载较大的部位。在伸缩缝、沉降缝、防震缝两侧不宜同时设置剪力墙。

（2）平面形状凹凸较大时，宜在凸出部分的端部附近布置剪力墙。

（3）剪力墙布置时，如因建筑使用需要，纵向或横向一个方向无法设置剪力墙时，该方向可采用壁式框架或支撑等抗侧力构件，但是，两方向在水平力作用下的位移值应接近。壁式框架的抗震等级应按剪力墙的抗震等级考虑。

（4）剪力墙的布置宜分布均匀，单片墙的刚度宜接近，长度较长的剪力墙宜设置洞口和连梁形成双肢墙或多肢墙，单肢墙或多肢墙的墙肢长度不宜大于8m。每段剪力墙底部承担水平力产生的剪力不宜超过结构底部总剪力的40%。

第 2 页 共 2 页 （5）纵向剪力墙宜布置在结构单元的中间区段内。房屋纵向长度较长时，不宜集中在两端布置纵向剪力墙，否则在平面中适当部位应设置施工后浇带以减少混凝土硬化过程中的收缩应力影响，同时应加强屋面保温以减少温度变化产生的影响。

（6）楼梯间、竖井等造成连续楼层开洞时，宜在洞边设置剪力墙，且尽量与靠近的抗侧力结构结合，不宜孤立地布置在单片抗侧力结构或柱网以外的中间部分。

（7）剪力墙间距不宜过大，应满足楼盖平面刚度的要求，否则应考虑楼盖平面变形的影响。

3、框架―剪力墙结构中的剪力墙，宜设计成周边有梁柱（或暗梁柱）的带边框剪力墙。纵横向相邻剪力墙宜连接在一起形成L形、T形及口形等，以增大剪力墙的刚度和抗扭能力。

4、在长矩形平面或平面有一项较长的建筑中，其剪力墙的布置宜符合下列要求：

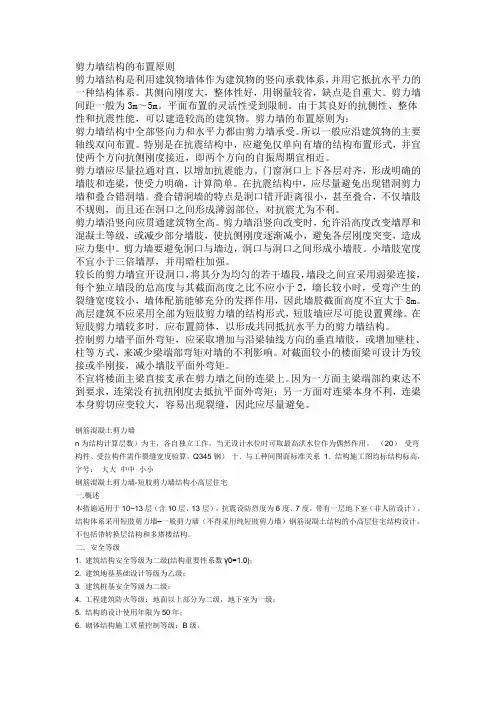

剪力墙结构的布置原则

剪力墙结构是利用建筑物墙体作为建筑物的竖向承载体系，并用它抵抗水平力的一种结构体系。其侧向刚度大，整体性好，用钢量较省，缺点是自重大。剪力墙间距一般为3m～5m。平面布置的灵活性受到限制。由于其良好的抗侧性、整体性和抗震性能，可以建造较高的建筑物。剪力墙的布置原则为：

剪力墙结构中全部竖向力和水平力都由剪力墙承受。所以一般应沿建筑物的主要轴线双向布置。特别是在抗震结构中，应避免仅单向有墙的结构布置形式，并宜使两个方向抗侧刚度接近，即两个方向的自振周期宜相近。

剪力墙应尽量拉通对直，以增加抗震能力。门窗洞口上下各层对齐，形成明确的墙肢和连梁，使受力明确，计算简单。在抗震结构中，应尽量避免出现错洞剪力墙和叠合错洞墙。叠合错洞墙的特点是洞口错开距离很小，甚至叠合，不仅墙肢不规则，而且还在洞口之间形成薄弱部位，对抗震尤为不利。

剪力墙沿竖向应贯通建筑物全高。剪力墙沿竖向改变时，允许沿高度改变墙厚和混凝土等级，或减少部分墙肢，使抗侧刚度逐渐减小，避免各层刚度突变，造成应力集中。剪力墙要避免洞口与墙边，洞口与洞口之间形成小墙肢。小墙肢宽度不宜小于三倍墙厚，并用暗柱加强。

较长的剪力墙宜开设洞口，将其分为均匀的若干墙段，墙段之间宜采用弱梁连接，每个独立墙段的总高度与其截面高度之比不应小于2，墙长较小时，受弯产生的裂缝宽度较小，墙体配筋能够充分的发挥作用，因此墙肢截面高度不宜大于8m。

高层建筑不应采用全部为短肢剪力墙的结构形式，短肢墙应尽可能设置翼缘。在短肢剪力墙较多时，应布置筒体，以形成共同抵抗水平力的剪力墙结构。

控制剪力墙平面外弯矩，应采取增加与沿梁轴线方向的垂直墙肢，或增加壁柱、柱等方式，来减少梁端部弯矩对墙的不利影响。对截面较小的楼面梁可设计为铰接或半刚接，减小墙肢平面外弯矩。

不宜将楼面主梁直接支承在剪力墙之间的连梁上。因为一方面主梁端部约束达不到要求，连梁没有抗扭刚度去抵抗平面外弯矩；另一方面对连梁本身不利，连梁本身剪切应变较大，容易出现裂缝，因此应尽量避免。
