邹县发电厂三期2×600MW机组气力除灰系统一二电场改造技术协议

邹县发电厂脱硫废水处理排放方式优化浅析（A Study on the Optimization of sulphuric acid wastewater disposal Ways）王祖涛Wang Zutao（华电国际邹县发电厂山东邹城 273522）（Huadian International Zouxian Power Plant ZouCheng in Shandong postcode:273522）[摘要] 火力发电厂烟气湿法脱硫（石灰石-石膏法）过程产生的废水来源于吸收塔排放水。

为了维持脱硫装置浆液循环系统物质的平衡，防止烟气中可溶部分即氯浓度超过规定值和保证石膏质量，必须从系统中排放一定量的废水，废水主要来自石膏脱水和清洗系统。

[1]废水中含有的杂质主要包括悬浮物、过饱和的亚硫酸盐、硫酸盐以及重金属，其中很多是国家环保标准中要求严格控制的第一类污染物。

因此，采取何种废水排放处理方式，才能确保处理后的产物达到排放标准，是火力发电厂脱硫部门必须解决的重要问题，从而避免周围环境免受污染，保护人民身体健康。

[关键词] 脱硫；废水；排放；系统；影响[Abstract] The wastewater in the stack gas wet desulfurization (limestone---plaster)in fuel electric plant is from the discharge water in absorption tower. In order to maintain the balance of the circulatory system of the serum in desulfurization mechanism, and prohibit the soluble cases in the stack gas--- the chlorine (Cl) consistency overpasses the prescribed value, it is necessary to discharge some wastewater from the system which is from dehydration of plaster and cleaning system. The impurity of wastewater mainly includes suspended substance, supersaturated sulfite, sulfate and other heavy metal, most of which are the first-class waste controlled strictly in National environment protection. So, it is an important question for desulfurization in fuel electric plant to adopt which ways to solve the wastewater, in order to avoid polluting the surroundings and protect the health of the human being.[Key words] desulfurization ；wastewater；dicharge；system；effect1 概述华电国际邹县发电厂三期2×600MW、四期2×1000MW脱硫系统投产后共用一套废水处理系统，由于设计安装及设备质量问题，废水处理系统自运行以来缺陷不断，频繁发生脱泥效果差、废水旋流子损坏、废水处理后仍超标等问题。

600MW机组节电潜力分析及主要技术措施发布时间：2022-12-09T05:59:47.817Z 来源：《当代电力文化》2022年第14期作者：陈阳[导读] 600MW机组通过采取运行优化、设备治理、技术改造等深度节电措施陈阳华电国际邹县发电厂山东济宁 273500摘要：600MW机组通过采取运行优化、设备治理、技术改造等深度节电措施，可以降低厂用电率1.4%左右，机组整体发电厂厂用电率达到5.2%以下(4.9%)。

文章对冷端系统和制粉系统电潜力进行分析并提出相应的优化措施。

关键字：600MW；节电潜力；优化措施0 前言对照华能600MW机组发电厂厂用电率标准值和各辅机耗电率达标值标准，依据现有深度节能优化治理技术分析和现场设备运行情况诊断，600MW机组通过采取运行优化、设备治理、技术改造等深度节电措施，可以降低厂用电率1.4%左右，机组整体发电厂厂用电率达到5.2%以下(4.9%)。

1 冷端系统节电潜力分析和优化建议1.1 凝结水泵5、6号机各配置两台100%容量凝结水泵，两台100%容量凝升泵，凝结水泵均为定速泵，凝升泵1台变频，1台定速。

2022年1～7月份5号、6号机组凝结水泵耗电率分别完成0.29%、0.22%，超出标准值0.15和0.08个百分点。

凝结水泵耗电率高的原因一是5号机凝升泵变频器故障，工频运行耗电率偏高；二是为防止转速低造成油环出口油压低影响轴承冷却效果，凝升泵变频调节范围未达设计值；三是低负荷时除氧器上水调节门节流。

优化建议：（1）加强设备运行维护，及时消除凝升泵变频器故障缺陷，减少工频运行时间；（2）5号、6号机运行中应保持除氧器上水主副调节阀、旁路阀全开，降低系统阻力。

（3）开展降低凝升泵转速试验。

做好轴承温度升高的防范措施，逐步降低凝泵转速，观察轴承温度变化情况，根据试验情况，优化凝升泵最低转速。

1.2 前置泵2022年1～7月份5号、6号机组汽泵前置泵耗电率分别完成0.19%、0.18%，超出标准值0.03和0.02个百分点。

邹电三期2×600MW机组调试简介
武国栋
【期刊名称】《山东电力技术》
【年(卷),期】1998(000)003
【摘要】邹电三期２×６００ＭＷ机组调试简介（２５００２１）山东电力科学研究院武国栋邹县发电厂三期工程２×６００ＭＷ机组是山东省电力局采用世行贷款与内资相结合兴建的项目。

机组的整套启动调试工作严格执行了电力部１９９６年颁布的《火力发电厂基本建设工程启动及竣工验...
【总页数】4页(P33-36)
【作者】武国栋
【作者单位】山东电力科学研究院
【正文语种】中文
【中图分类】TM621.3
【相关文献】
1.系统移交调试证书制度及其在600MW机组调试中的应用 [J], 田丰;徐齐胜;江学荣;王进;朱军
2.镇江电厂三期2×600MW机组凝结水泵设备改造 [J], 王彦静
3.三期600MW机组热力系统疏水系统治理 [J], 马宏
4.三期600MW机组热力系统疏水系统治理 [J], 马宏
5.蒲城发电厂三期2×600MW机组主厂房地基处理干作业成孔混凝土灌注桩施工[J], 黄长虹
因版权原因，仅展示原文概要，查看原文内容请购买。

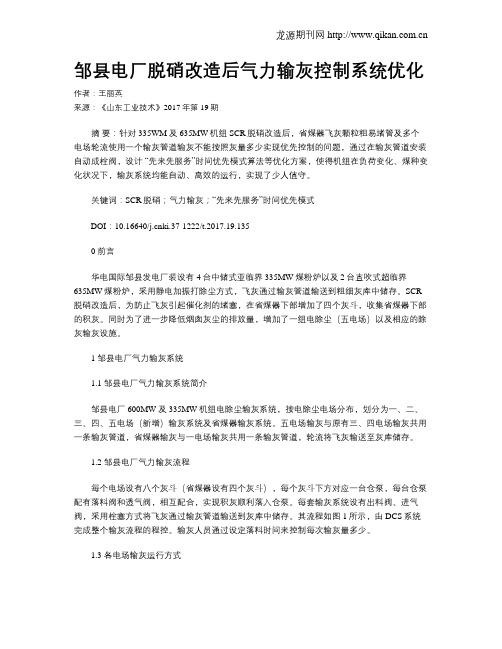

邹县电厂脱硝改造后气力输灰控制系统优化作者：王丽英来源：《山东工业技术》2017年第19期摘要：针对335WM及635MW机组SCR脱硝改造后，省煤器飞灰颗粒粗易堵管及多个电场轮流使用一个输灰管道输灰不能按照灰量多少实现优先控制的问题，通过在输灰管道安装自动成栓阀，设计“先来先服务”时间优先模式算法等优化方案，使得机组在负荷变化、煤种变化状况下，输灰系统均能自动、高效的运行，实现了少人值守。

关键词：SCR脱硝；气力输灰；“先来先服务”时间优先模式DOI：10.16640/ki.37-1222/t.2017.19.1350 前言华电国际邹县发电厂装设有4台中储式亚临界335MW煤粉炉以及2台直吹式超临界635MW煤粉炉，采用静电加振打除尘方式，飞灰通过输灰管道输送到粗细灰库中储存。

SCR 脱硝改造后，为防止飞灰引起催化剂的堵塞，在省煤器下部增加了四个灰斗，收集省煤器下部的积灰。

同时为了进一步降低烟囱灰尘的排放量，增加了一组电除尘（五电场）以及相应的除灰输灰设施。

1 邹县电厂气力输灰系统1.1 邹县电厂气力输灰系统简介邹县电厂600MW及335MW机组电除尘输灰系统，按电除尘电场分布，划分为一、二、三、四、五电场（新增）输灰系统及省煤器输灰系统。

五电场输灰与原有三、四电场输灰共用一条输灰管道，省煤器输灰与一电场输灰共用一条输灰管道，轮流将飞灰输送至灰库储存。

1.2 邹县电厂气力输灰流程每个电场设有八个灰斗（省煤器设有四个灰斗），每个灰斗下方对应一台仓泵，每台仓泵配有落料阀和透气阀，相互配合，实现积灰顺利落入仓泵。

每套输灰系统设有出料阀、进气阀，采用栓塞方式将飞灰通过输灰管道输送到灰库中储存。

其流程如图1所示，由DCS系统完成整个输灰流程的程控。

输灰人员通过设定落料时间来控制每次输灰量多少。

1.3 各电场输灰运行方式SCR脱硝改造后，省煤器输灰与一电场共用一条输灰管路，两套系统轮流执行输灰程序。

二电场采用独立的输灰管路，三、四、五电场输灰系统共用一条输灰管路，按照（三、四、五）顺序自动循环执行输灰程序。

华电国际邹县发电厂四期工程除灰渣系统设计运行小结蔡 渊（西北电力设计院，西安，710075）【摘要】邹县发电厂四期工程是我国首批自主设计建设的1000MW级超超临界机组，两台机组分别于2006年12月和2007年7月一次成功投运。

通过半年来除灰渣系统的运行情况，对灰渣系统的设计、运行等方面作出小结，供同行参考。

【关键词】除灰渣系统设计运行1工程概况华电国际邹县发电厂现有装机4×335+2×600MW机组，分三期工程建设，已于1997年11月之前全部建成。

本期工程为电厂四期工程，建设规模为2×1000 MW超超临界燃煤机组(机组厂内编号分别为7号、8号机)，同时考虑再扩建一台同型号机组的条件。

本期工程于 2005年1月开工，第一台（#7）机组于 2006 年 12 月投产，第二台（#8）机组于 2007 年7月投产。

厂址位于山东省邹城市唐村镇。

本期工程锅炉为高效超临界参数变压直流炉、一次再热、平衡通风、运转层以上露天布置、固态排渣、全钢构架、全悬吊结构Π型锅炉。

本期工程制粉系统采用钢球磨煤机正压直吹送粉。

本期工程每台炉设2台三室四电场静电除尘器，每台除尘器的每个电场设6个灰斗，灰斗出灰口法兰标高为4.5米，除尘效率≥99.7%。

本工程灰场由电厂三期水灰场改造而成，采用灰渣调湿后碾压堆放。

灰场距离厂址约为23km。

2设计原始资料2.1煤质资料本工程设计煤种和校核煤种：兖矿煤和济北煤矿的混煤。

设计煤种收到基低位发热量Qnet.ar = 21271 kJ/kg，收到基灰分Aar = 24.40%；校核煤种收到基低位发热量Qnet.ar = 19053 kJ/kg，收到基灰分Aar = 27.75%。

2.2耗煤量本工程每台炉BMCR工况下，燃用设计煤种时，耗煤量为403.0t/h；燃用校核煤种时，耗煤量为449.0t/h。

2.3灰渣量注：1、日运行小时按20小时，年运行小时按5500小时2、灰量中含省煤器灰，灰渣分配比为1：93、机械未燃烧损失为q4=1.03%，除尘效率99.7%3系统设计及布置3.1底渣处理系统底渣处理系统处理锅炉燃烧产生的炉底渣，包括底渣处理系统和底渣冷却水系统。

一、概述邹县发电厂总装机容量2540MW。

Ⅲ期工程2×600MW机组，#5炉1997年1月17日投产，#6炉1997年11月5日投产。

该锅炉是美国Foster Wheeler公司生产的亚临界中间再热自然循环单汽包2020t/h燃煤锅炉。

汽包总长28273mm，其中直段长25244mm，内径1828.8mm，壁后204mm，封头厚168mm，材质为SA-516GR70碳钢。

汽包内部两侧沿轴向错列布置224只螺旋臂式蒸汽分离器给水(见图1)，汽包顶部布置123只百叶窗式干燥器，在汽包水空间还布置连续排污管、加药管、给水分配管以及各水位计的水连通管。

在汽包下半部沿直段长度布置的环形空间，就是我们所说的汽包夹层。

锅炉水循环系统包括270℃的给水通过逆止阀和电动截止阀进入省煤器入口联箱，经过省煤器加热到310℃左右，从省煤器两侧出来，由两根外径432mm的管进入汽包，经过分水联箱分成4路，进入4条44″(Φ108mm)的给水连通管(见图2).外侧两路(占给水量50%的)给水连通管进入汽包前后夹层内，直通另一端与夹层头部的分水联箱连通管相连，内侧两路直接从汽包底部(下降管两侧)经过的水空间通到另一端的分水联箱。

从给水连通管两端向内880mm处垂直向上开孔，每隔400mm开一个Φl0mm的出水孔。

给水经过汽包下部14根外径为406mm的下降管，再经155根Φ141mm 的分散给水导管，进入814根水冷壁管加热。

366℃的饱和汽、水混合物经201根外径为168mm的汽水导管，分别从汽包的前后进入汽包夹层空间，然后饱和蒸汽经分离器、干燥器、干燥箱干燥后，通过汽包顶部的蒸汽导管进入过热器系统。

夹层内的水经过分离器分离后重新回到水空间。

二、运行中存在问题锅炉汽包水位经常在偏低状态下运行2.1锅炉汽包的正常运行水位应在汽包中心线以下95mm。

通过表1可以看出，#6锅炉负荷在80%左右时，变送器水位计显示水位0mm，但此时就地水位计显示水位在-150mm。

600 MW机组输灰系统技术改造
梁晓华;毕烨伟
【期刊名称】《内蒙古电力技术》
【年(卷),期】2007(25)1
【摘要】对大唐国际托克托发电有限责任公司(以下简称托电公司)一、二期电除尘输灰系统存在的问题进行了全面分析,探讨了导致其输灰困难和输灰出力不足的主要原因,并对其进行了技术改造.
【总页数】3页(P36-38)
【作者】梁晓华;毕烨伟
【作者单位】大唐国际托克托发电有限责任公司,内蒙古,托克托,010206;大唐国际托克托发电有限责任公司,内蒙古,托克托,010206
【正文语种】中文
【中图分类】TK223.27
【相关文献】
1.600 MW机组省煤器输灰系统常见故障及对策 [J], 时岩;孙良;刘娟
2.自动成拴阀在600MW机组输灰系统改造中的应用 [J], 王俊堂
3.600MW机组浓相气力输灰系统输灰不畅分析及解决措施 [J], 周申明
4.600 MW机组省煤器输灰系统存在问题及改造 [J], 李录新;邱岳山;孟尚虎
5.600MW机组输灰系统的安全运行 [J], 邢益炎
因版权原因，仅展示原文概要，查看原文内容请购买。
