2015年压力管道设计人员培训考核试题姓名：得分：一、是非题（每题1分）1、《特种设备安全监察条例》所称特种设备是指涉及生命安全、危险性较大的锅炉、压力容器（含气瓶）、压力管道、电梯、起重机械、客运索道、大型游乐设施和场（厂）内专用机动车辆。
（）2、压力最高工作压力大于等于0.1MPa（表压），输送介质为气（汽）体、液化气体的管道均属于安全监察的压力管道。
（）3、氧气按可燃（B类）流体介质对待。
（）4、放气或排液管上的切断阀宜用闸阀。
对于高压、极度危害及高度危害介质的管道应设双阀，当设置单阀时，应加盲板或法兰盖。
（）5、同一建筑物内、应将人员集中的房间布置在火灾危险性较小的一端。
（）6、空冷器不应布置在操作温度等于或高于物料自燃点和输送、储存液化烃设备的上方；否则应采用非燃烧材料的隔板隔离保护。
（）7、布置固体物料或含有固体物料的管道时，应使管道尽可能短、少拐弯和不出现死角。
（）8、蒸汽支管应自蒸汽主管的顶部接出，支管上的切断阀应尽量安装在靠近主管管段上，以避免存液。
（）9、埋地输油气管道沿线在穿跨越大型河流、湖泊、水库和人口密集地区的管道两端或根据地形条件认为需要，均应设置线路截断阀。
（）10、对于直接通向大气的排凝、放空管道不应进行保温。
（）11、储罐的进出料管道在罐体下部连接，由于储罐在使用过程中，基础有可能继续下沉，其进出口管道宜采用金属软管连接或其他柔性连接。
（）12、弯头宜选用曲率半径等于1.5倍公称直径的长半径弯头；输送气固、液固两相流物料的管道应选用大曲率半径弯管。
（）13、对于有无隔热层管道，除另有计算或经验数据外，应取介质温度为计算温度。
（）14、当金属法兰与非金属或脆性材料法兰相连时，两者均应选用全平面（FF）法兰。
（）15、输送气体介质的露点高于环境温度需伴热的管道，宜选用夹套管伴热。
（）1、压力管道主要设计文件，包括、和等。
2、压力管道GA类、GC1 、GD1级压力管道设计单位，由负责受理和审批；GB类、GC2、GC3、GD1级压力管道设计单位，由负责受理和审批；3、从事压力管道设计审核和审定的人员（以下统称审批人员），应当经过压力管道设计考核合格，有国家质检总局公布，取得相应范围的压力管道设计，压力管道相关设计人员，审批人员的资格有效期为年。
压力管道设计审核人员考核试题2015第一篇：压力管道设计审核人员考核试题20152015年度压力管道设计人员考核试题姓名：科室：分数：.一、填空题（每题2分，共40分）1、按《特种设备安全监察条例》中的规定，压力管道是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或等于____Mpa（表压）的其气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于_________的液体介质，且工称直径大于______管道。
2、压力管道按设计类别划分为_____、______、________、_________；按设计级别划分______、_______、________、________、_________、__________、________、_______、_________。
3、输气管道线路设计地区等级的划分是沿管道中心线两侧各_____范围内，任意划分长度为_______并能包括最大居住户数的若干地段，在划分的管段区域内计算住户数。
以此确定地区等级。
4、城市热力网，当_________________，且_________________时，应采用蒸汽作供热介质。
热力网管道____、_____、___的起点应安装管段阀门。
5、地下燃气管道上的检测管，凝水罐的排水管、水封阀和阀门，均应设____或____；地下燃气管道不得从_______和________下面穿越；不得在_______、_______和___________场面下面穿越。
燃气管道附件不得采用______件，不采用_______钢管制作。
6、全压力式液化烃储罐总容积大于___m3 时，罐组内应设隔堤，隔堤内各储罐总容积之和不宜大于_____m3，单罐容积等于或大于_____m3 时，应每一个一隔。
7、可燃气体往复式压缩机，管道布置应考虑液体自流到______，管道出现的低点应________，管道低点排凝，高点放空阀门应设______或______，以防泄漏，且机组周围管沟内应_____，避免可燃气体的积聚。
压力管道设计人员考核试卷（一）附答案（优秀范文五篇）第一篇：压力管道设计人员考核试卷(一)附答案压力管道设计人员考核试卷（一）2009年8月9日上午8：10 — 10：10姓名：部门：成绩：一、判断题(每题１分，共20分)1、管道的设计温度等于正常操作时由压力和温度构成的最苛刻条件下的材料温度。
（×）2、城镇热力管道要求热水供热管道的压力不大于2.5MPa,蒸汽供热管道压力为不大于1.0MPa。
（×）3、地下燃气管道设在套管中可从建筑物的下面穿过。
（×）4、塑料管不能用于城镇管网。
（×）5、热力网管道可以和自来水管道、电压10kv以下的电力电缆、压力排水管一起敷设在综合管沟内。
（√）6、直埋敷设热力管网，经计算允许时，可采用无补偿敷设。
（√）7、在生产装置中，产生危害性较大的有害气体、烟、雾、粉尘等有害物的单元，宜布置在人员集中场所、明火或散发火花地点的全年最小频率风向的上风侧。
（√）8、油库内防雷接地，防静电接地，电气设备的工作接地，保护接地及信息系统的接地共用一套接地装置时，其接地电阻不宜大于100Ω。
（×）9、对于双层管廊，气体管道、热管道、公用工程管道、仪表和电气电缆槽架等宜布置在下层，低温管道宜布置在上层。
（×）10、液化烃管道从控制室、化验室穿过时，要加穿墙管并用不燃材料密封。
（×）11、剧毒流体管道布置在可通行管沟中时宜靠近沟壁一侧布置。
（×）12、爆炸危险区域是指爆炸性混合物可能出现，且浓度在爆炸极限范围以内的区域。
（×）13、结构用无缝钢管和流体输送用无缝钢管都可用于压力管道。
（×）14、工艺装置内的甲、乙类设备高于 15m 的塔区联合平台时，宜沿梯子敷设半固定消防给水竖管。
（×）15、输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置的要求。

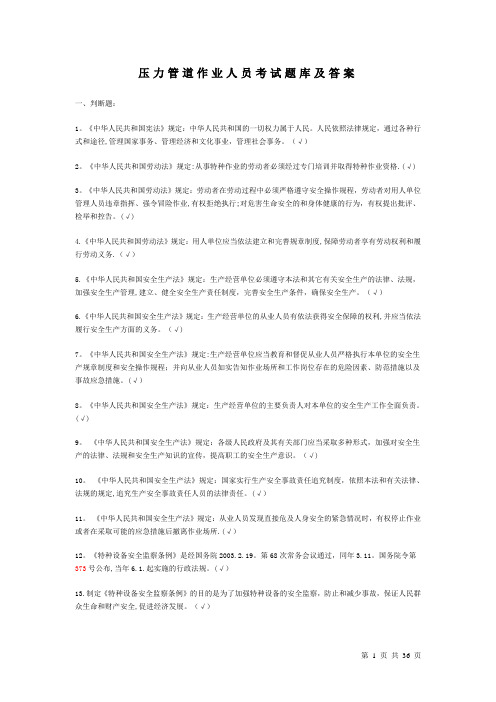

压力管道作业人员考试题库及答案一、判断题：1。
《中华人民共和国宪法》规定：中华人民共和国的一切权力属于人民。
人民依照法律规定，通过各种行式和途径，管理国家事务、管理经济和文化事业，管理社会事务.(√）2。
《中华人民共和国劳动法》规定：从事特种作业的劳动者必须经过专门培训并取得特种作业资格。
（√）3。
《中华人民共和国劳动法》规定：劳动者在劳动过程中必须严格遵守安全操作规程，劳动者对用人单位管理人员违章指挥、强令冒险作业，有权拒绝执行;对危害生命安全的和身体健康的行为，有权提出批评、检举和控告。
(√）4.《中华人民共和国劳动法》规定:用人单位应当依法建立和完善规章制度，保障劳动者享有劳动权利和履行劳动义务.（√）5。
《中华人民共和国安全生产法》规定:生产经营单位必须遵守本法和其它有关安全生产的法律、法规，加强安全生产管理,建立、健全安全生产责任制度,完善安全生产条件，确保安全生产.(√）6.《中华人民共和国安全生产法》规定：生产经营单位的从业人员有依法获得安全保障的权利,并应当依法履行安全生产方面的义务。
（√）7。
《中华人民共和国安全生产法》规定：生产经营单位应当教育和督促从业人员严格执行本单位的安全生产规章制度和安全操作规程；并向从业人员如实告知作业场所和工作岗位存在的危险因素、防范措施以及事故应急措施。
（√）8。
《中华人民共和国安全生产法》规定：生产经营单位的主要负责人对本单位的安全生产工作全面负责。
(√）9。
《中华人民共和国安全生产法》规定：各级人民政府及其有关部门应当采取多种形式，加强对安全生产的法律、法规和安全生产知识的宣传，提高职工的安全生产意识。
(√）10. 《中华人民共和国安全生产法》规定：国家实行生产安全事故责任追究制度，依照本法和有关法律、法规的规定,追究生产安全事故责任人员的法律责任。
(√）11. 《中华人民共和国安全生产法》规定:从业人员发现直接危及人身安全的紧急情况时,有权停止作业或者在采取可能的应急措施后撤离作业场所。
压力管道作业人员考试题库及答案一、判断题：1。
《中华人民共和国宪法》规定：中华人民共和国的一切权力属于人民。
人民依照法律规定，通过各种行式和途径,管理国家事务、管理经济和文化事业，管理社会事务。
（√）2。
《中华人民共和国劳动法》规定:从事特种作业的劳动者必须经过专门培训并取得特种作业资格.(√)3。
《中华人民共和国劳动法》规定：劳动者在劳动过程中必须严格遵守安全操作规程，劳动者对用人单位管理人员违章指挥、强令冒险作业,有权拒绝执行;对危害生命安全的和身体健康的行为，有权提出批评、检举和控告。
(√)4.《中华人民共和国劳动法》规定：用人单位应当依法建立和完善规章制度,保障劳动者享有劳动权利和履行劳动义务.（√）5.《中华人民共和国安全生产法》规定：生产经营单位必须遵守本法和其它有关安全生产的法律、法规，加强安全生产管理,建立、健全安全生产责任制度，完善安全生产条件，确保安全生产。
（√）6.《中华人民共和国安全生产法》规定：生产经营单位的从业人员有依法获得安全保障的权利,并应当依法履行安全生产方面的义务。
（√)7。
《中华人民共和国安全生产法》规定:生产经营单位应当教育和督促从业人员严格执行本单位的安全生产规章制度和安全操作规程；并向从业人员如实告知作业场所和工作岗位存在的危险因素、防范措施以及事故应急措施。
(√）8。
《中华人民共和国安全生产法》规定：生产经营单位的主要负责人对本单位的安全生产工作全面负责。
(√)9。
《中华人民共和国安全生产法》规定：各级人民政府及其有关部门应当采取多种形式，加强对安全生产的法律、法规和安全生产知识的宣传，提高职工的安全生产意识。
（√)10。
《中华人民共和国安全生产法》规定：国家实行生产安全事故责任追究制度，依照本法和有关法律、法规的规定,追究生产安全事故责任人员的法律责任。
(√）11。
《中华人民共和国安全生产法》规定：从业人员发现直接危及人身安全的紧急情况时，有权停止作业或者在采取可能的应急措施后撤离作业场所.(√）12。
压力管道设计培训考核试题部门: 专业: 姓名: 得分:一、填空题(40分，每题2分，共20题)1、压力管道是从安全角度讲的。
P12、压力管道按其类别不同，将其分为长输管道(GA)、公用管道(GB)、工业管道(GC)三个类别。
公用管道是为城镇服务的市政管道，包括燃气管道和热力管道。
P13、爆炸极限通常以可燃气体、蒸汽或粉尘在空气中的体积百分数来表示。
其最低浓度称为“爆炸下限”，最高浓度称为“爆炸上限”。
2.2.44、爆炸性混合物出现的或预期可能出现的数量达到足以要求电气设备的结构、安装和使用采取预防措施的区域叫爆炸危险区域。
2.2.85、城镇热力管道中热水供热管道的压力不大于2.5MPa，蒸汽供热管道压力为不大于1.6MPa 。
2.4.36、液化石油气的主要成分是丙烷、丁烷、丙烯、丁烯。
4.1.737、管道敷设方式分地上敷设和地下敷设两种方式。
地上敷设又分为低、中、高支架敷设;地下敷设又分埋地敷设和管沟敷设。
4.2.138、供热系统根据热媒不同分为蒸汽供热系统和热水供热系统。
4.2.4 9、GB50160-92为装置设备布置必须遵守的规范之一。
5.1.110、装置布置和发展趋势归结为“四个化”即:露天化、流程化、集中化、模块化。
5.1.4911、不保温设备和管道的表面防烫温度为60?。
5.3.2、可燃气体、液化烃、可燃液体、可燃固体的管道应设静电接地。
5.2.7 1213、在操作或检修过程中可能被油品、腐蚀介质或有毒物料污染的区域应设置围堰。
围堰与堰区地面的高差不应小于150mm;围堰内应有排水设施。
5.1.4514、布置一般装置的蒸汽管道时，蒸汽支管应自蒸汽主管的顶部接出，支管上的切断阀应安装在靠近主管的水平管段上，以避免存液。
5.2.53(1) 15、常用的法兰密封垫片有非金属垫片、半金属垫片、金属垫片。
6.8.5 16、压力管道必须采用流体输送用钢管。
流体输送用钢管除了要保证有符合要求的强度和刚度外，还要求保证密闭性，因此要求逐根管子进行水压试验。
压力管道考试题目及答案一、选择题1. 压力管道的定义是什么？A. 用于输送液体或气体的管道B. 承受内部压力的管道C. 连接两个设备的管道D. 所有上述选项答案：B2. 压力管道的分类不包括以下哪一项？A. 工业管道B. 民用管道C. 长输管道D. 排水管道答案：D3. 压力管道设计时需要考虑的主要因素是什么？A. 管道长度B. 管道材质C. 管道承受的压力D. 管道的美观性答案：C4. 压力管道的定期检验周期通常是多少？A. 每年一次B. 每两年一次C. 每三年一次D. 每五年一次答案：D5. 压力管道发生泄漏时，以下哪项措施是不正确的？A. 立即关闭泄漏源B. 通知相关部门C. 继续使用管道直到修复D. 采取措施防止泄漏扩大答案：C二、判断题6. 压力管道的安装必须由有资质的专业人员完成。
（对/错）答案：对7. 压力管道的运行压力可以超过其设计压力。
（对/错）答案：错8. 压力管道的维护不需要定期进行。
（对/错）答案：错9. 压力管道的安全性与管道的材质无关。
（对/错）答案：错10. 压力管道的紧急切断装置在任何情况下都应保持完好。
（对/错）答案：对三、简答题11. 简述压力管道的常见故障有哪些？答案：压力管道的常见故障包括泄漏、腐蚀、裂纹、变形、堵塞等。
12. 压力管道的安全管理措施有哪些？答案：压力管道的安全管理措施包括定期检查和维护、使用合格的材料和设备、确保操作人员具备相应的资质和培训、制定应急预案等。
四、案例分析题13. 某工厂的压力管道在运行过程中发现有轻微泄漏，分析可能的原因及采取的措施。
答案：可能的原因包括密封件损坏、管道连接处松动、管道材料疲劳等。
采取的措施应包括立即停止管道运行，检查泄漏点，更换损坏的密封件或紧固连接，必要时对管道进行修复或更换。
五、论述题14. 论述压力管道在化工生产中的重要性及其安全管理的重要性。
答案：压力管道在化工生产中承担着输送原料、产品和副产品的任务，是化工生产不可或缺的组成部分。
压力管道设计人员考核试卷答案1压力管道设计人员考核试卷答案单位：姓名：分数：一、判断题（正确划√，错误划×；每题2分，共30分）1、公称直径50mm、最高工作压力1.0MPa的工业氮气管道属于安全监察范围。
（√）2、受监察的压力管道的支吊架不属于安全监察范围。
（×）3、公称直径25mm，输送设计压力2.5MPa、设计温度400℃工业蒸汽管道的类别、级别为GC2。
（×）4、公称直径100mm，最高工作压力0.05MPa的公用燃气管道为GB1级。
（×）5、公称直径100mm，输送设计压力1.6MPa（1.5MPa）、设计温度50℃有毒流体介质工业管道的类别、级别为GC2。
（√）6、公称直径200mm，输送最高工作压力压力0.6MPa、最高工作温度90℃热水的公用热力管道为GB2级。
（×）7、在受监察的工业管道中，介质毒性程度为极度危害时，管道的类别、级别均为GC1。
（√）8、离心泵出口管道的设计压力不应小于吸入压力与扬程相应压力之和。
（√）9、装有安全阀的管道，设计压力应大于等于安全阀的整定压力。
（√）10、设计压力为1.0MPa的热力室外地下管道与建筑物基础外援的最小水平净距为1.5m。
（×）11、设计压力1.0MPa、设计温度100℃氧气管道施工中的对接焊缝无损检测比例应为≥5%。
（×）12、所有矿井的压力管道均不属于安全监察范围。
（×）13、氧气按可燃（B类）流体介质对待。
（√）14、有应力腐蚀的管道应进行焊后热处理。
（√）15、排放密度比环境空气大的B类气体时，可排入大气。
（×）二、填空题（每题2分，共20分）1、压力管道按其用途划分为长输管道、工业管道和公用管道。
2、管道组成件的工作压力——温度参数值不应低于管道的设计压力和设计温度。
3、奥氏体不锈钢使用温度高于525 ℃时，钢中含碳量应不小于0.04% 。
压力管道设计审批人员考核试卷总分： 姓名： 单位： 身份证号码：＿＿＿＿＿＿＿＿＿＿一、判断题（共20分）1、爆炸危险区域是指爆炸性混合物可能出现，且浓度在爆炸极限范围以内的区域。
（ × ）p772、连续操作的可燃气体管道的低点，应设两道排液阀，排除的液体应排放至密闭系统。
但开停工时使用的排液阀，可设一道阀门并加螺纹堵头或盲板。
（ √ ）3、输油、输气管线应采用地下埋设方式，当受到自然条件限制时，局部地段可采用土堤埋设或地上敷设。
（ √ ）p304、输油、输气管道的钢度应满足运输、施工及运行要求，外直径与壁厚比不应大于140。
（ √ ）5、输油、输气管道选用的弯头曲率半径应大于或等于外直径的3倍，并应满足清管器或检测仪器能顺利通过的要求。
（ × ）P326、结构用无缝钢管和流体输送用无缝钢管都可用于压力管道。
（ × ）7、国内现行的国标阀门型号表示方法，能够全面地说明阀门的属性。
（ × ）8、冷紧是指在冷态（安装温度）下把管子按设计温度计算出的膨胀量的某个百分数，切除后再拉合。
（ √ ）9、水平位移量较大处且必须设刚性吊架时，应在吊架的顶部连接点设有长圆 孔，以满足水平位移的要求。
（ √ ）10、城市热水热力网设计最佳供、回水温度，应结合具体工程条件，考虑热源、热力网、热用户系统等方面的因素，进行技术经济比较确定。
（ √ ）11、压力管道设计单位的《设计许可证》由国家质监总局批准、颁发。
（ × ）12、取得GA1级压力管道设计资格的单位和设计审批人员，即分别具备GA2级中相应品种压力管道设计资格和设计审批资格。
（ √ ）13、凡从事压力管道设计单位资格许可审查工作或设计审批人员培训、考核工作的审查机构，必须在国家或省级安全监察机构办理备案手续，并接受其监督管理。
（ √ ）14、设计单位同意换证的基本条件之一，有效期内每一级别的设计文件至少有一项设计产品，否则取消该级别的设计资格。
压力管道设计人员专业技术考核试题姓名：成绩：一、填空题（每题2分，共40分）1、当储罐内介质的闪点≥60℃时，应设置阀。
2、可燃物质达到某一温度时，与空气接触，无需引火即可剧烈氧化而自行燃烧的温度叫做。
3、埋地敷设管道的埋设深度应以管道不受损坏为原则，并应考虑和等影响。
4、半金属垫片由非金属和金属两种材料组合而成，其中纏绕式垫片最高可用于MPa ℃的苛刻条件。
5、储存有____________________________等介质的储罐，在其底部通向其它设备的管道上，不论靠近其它设备处有无阀门，都应安装串联的两个阀，（双阀），其中一个紧贴储罐接管口。
6、固定容积储气罐之间的防火间距，应大于。
7、常用的安全泄放装置包括、、、。
8、压力管道常用管法兰标准有、、、和四类。
9、常用法兰密封垫片有、、和三类。
10、管道元件变形的四种基本形式是、、、。
11、管道应力分析分为和。
12、钢的六种热处理方法分别是：、、和、、。
13、LNG管道的热补偿，宜采用，不宜采用。
14、管道支吊架的作用有三个：第一，；第二，；第三，。
15、安全泄放装置包括、、、。
16、设备地脚螺栓的施工方法有两种，直埋法和预留孔法。
直埋法适用于的机械设备。
预留孔法适用于的机泵类。
17、压力管道设计施工中采用的无损检测方法、、、和五种。
18、压缩机排出管的设计压力取值为。
19、密闭容器中的液体在一定温度下，当气液两相处于平衡状态时的压力，称为。
20、在确定工业管道设计温度时，在不便于传热计算或实测管壁温度的情况下，以作为管道设计温度。
二、问答题（每题15分，共60分）1、如何选取管道设计压力？2、什么叫钢材应力腐蚀？防止应力腐蚀破裂一般采用哪些措施？3、工业管道如何分级？4、《工业金属管道工程施工及验收规范》(GB50235-97)对管道的液压试验压力的主要规定有哪些？。
2015年压力管道设计人员考核试卷答案姓名：成绩：一、判断题(每题0.5分，共5分)1. 同一建筑物内、应将人员集中的房间布置在火灾危险性较小的一端。
----------------------------（√ ）2. 空冷器不应布置在操作温度等于或高于物料自燃点和输送、储存液化烃设备的上方；否则应采用非燃烧材料的隔板隔离保护。
---------------------------------------------------------------------------（√）3. 布置固体物料或含有固体物料的管道时，应使管道尽可能短、少拐弯和不出现死角。
--------------（√）4. 蒸汽支管应自蒸汽主管的顶部接出，支管上的切断阀应尽量安装在靠近主管管段上，以避免存液。
---（×）5. 放气或排液管上的切断阀宜用闸阀。
对于高压、极度危害及高度危害介质的管道应设双阀，当设置单阀时，应加盲板或法兰盖。
--------------------------------------------------------------------------（√）6. 储罐的进出料管道在罐体下部连接，由于储罐在使用过程中，基础有可能继续下沉，其进出口管道宜采用金属软管连接或其他柔性连接。
----------------------------------------------------------------（√）7. 弯头宜选用曲率半径等于1.5倍公称直径的长半径弯头；输送气固、液固两相流物料的管道应选用大曲率半径弯管。
----------------------------------------------------------------------------------（√）8. 为了准确地测得静压，压力表取压点应在直管段上，并设切断阀。
-----------------------------（√）9. 支吊架边缘与管道焊缝的间距不应小于80mm，与需要热处理的管道焊缝的间距不应小于120mm。
----（×）10.输送气体介质的露点高于环境温度需伴热的管道，宜选用夹套管伴热。
------------------------ （× ）二、填空题(每空1分，共45分)1.压力管道GB类（公用管道）定义是指城市或乡镇范围内的用于（公用事业或民用）的燃气管道和热力管道，划分为GB1级和 GB2级， GB1级是指(城镇燃气管道)和GB2级是指(城镇热力管道)。
2.压力管道GD类（动力管道）定义是指（火力发电厂）用于输送（蒸汽、汽水两相）介质的管道，划分为GD1级和GD2级， GD1级是指设计压力大于等于（6.3 MPa），或者设计温度大于等于（400°C）的管道； GD2级是指设计压力小于（6.3 MPa），且设计温度小于（4 00°C）的管道。
3.压力管道设计单位的人数应当满足下列基本要求：1）GA1、GC1、GD1级压力管道设计单位，各级专职设计人员必须有相应设计业绩，总人数部不少于（10 ）人，其中审批人员不少于（3 ）人；2）GB类、GA2、GC2、GC3、GD1级压力管道设计单位，各级专职设计人员必须有相应设计业绩，总人数部不少于（7 ）人，其中审批人员不少于（ 2）人；3）审批人员数额一般不超总设计人数的（30）%；4）有经过专业培训的压力管道（选材设计和应力分析校核）人员。
4. 压力管道（GA类、GC1 、GD1级）压力管道设计单位，由（国家质检总局）负责受理和审批；（GB类、GC2、GC3、GD1）级压力管道设计单位，由（省级质量技术监督部门）负责受理和审批；5.从事压力管道设计审核和审定的人员（以下统称审批人员），应当经过压力管道设计（鉴定评审机构）考核合格，有国家质检总局公布，取得相应范围的压力管道设计（审批资格证书），压力管道相关设计人员，审批人员的资格有效期为（ 4）年。
6.压力管道设计单位必须具备的基本条件：1）有企业法人营业执照或者分公司性质的营业执照，或者事业单位法人证书；2）有中华人民共和国组织机构代码证；3）有与设计范围相适应的(设计、审批)人员；4）有健全的(质量保证体系和程序文件（管理制度）及其设计技术规定)；5）有与设计范围相适应的(法规、安全技术规范、标准)；6）有专门的设计工作机构、场所；有必要的设计装备和设计手段，具备利用计算机进行设计、计算、绘图的能力，利用计算机辅助设计和计算机出图率(10 0)%，具备在互联网上传递图样和文字所需的软件和硬件；8）有一定设计经验和独立承担设计的能力。
7.工业管道（GC类）设计文件一般包括图纸目录和（管道材料等级表、管道数据表和设备布置图、管道平面布置图、轴测图、强度计算书、管道应力分析书），必要时还应当包括施工安装说明书。
8.凡有以下情况之一者，应当设置安全泄放装置；1）设计压力小于系统外部压力源的压力，出口（可能被关断或者堵塞）的容器和管道系统；2）出口可能被关断的（容积式泵和压缩机）的出口管道；3）因冷却水或者回流中断，或者再沸器输入热量过多引起超压的（蒸馏塔顶气相）管道系统；4）因（不凝气积聚产生超压）的容器和管道系统；5）加热炉出口管道，如果设有（切断阀或者调节阀）时，该加热炉与切断阀或者调节阀之间的管道；6）因两端切断阀关闭受环境温度、阳光辐射或者伴热影响产生（膨胀或者汽化）的管道系统；7）放热反应可能失控的反应器出口切断阀上游的管道；8）凝汽式汽轮机的蒸汽出口管道；9）（蒸汽发生器等产汽）设备的出口管道系统；10）（低沸点液体）容器出口管道系统；11）管程可能破裂的热交换器低压侧出口管道；12）减压阀组的（低压侧）管道；13）设计认为可能产生超压的其他管道系统。
9. 往复式压缩机排出管道上安装安全阀时，需要紧靠压缩机处设置脉动阻尼器或孔板，脉动阻尼器或孔板至安全阀直管段距离至少应当为（10倍公称直径）。
10.以下放空或者排气管上应当设置放空阻火器：1）闪点低于或者等于（43°C），或者物料（最高工作温度高于或等于）物料闪点的储罐的直接放空管（包括带有呼吸阀的放空管道）；2）可燃气体在线分析设备的（放空总管）；3）爆炸危险场所内的内燃发动机的排气管。
11. 当金属管道外壁温度受大气环境条件影响，压力管道设计时所考虑的最低环境温度，可以按照当地地区气象资料，取（历年来月平均最低气温的最低值）。
12. 甲类可燃气体指可燃气体与空气混合物的爆炸下限（小于1 0%）（体积）；乙类可燃气体指可燃气体与空气混合物的爆炸下限（大于或者等于10%）（体积）。
13. 液化烃指（15°C时）的蒸汽压（大于0.1）MPa的烃类液体和类似液体。
14.甲类可燃液体指（闪点小于28）°C的可燃液体；乙类可燃液体指闪点大于或者等于2 8°C但小于（6 0）°C的可燃液体；工作温度超过闪点的丙类可燃液体，应当视为乙类可燃液体。
15。
石油化工企业的生产区，宜位于邻近城镇或居住区全年最小频率风向的（上风侧）。
三、选择题(每题0.5分，共5分)1. 为了保证孔板流量计测量准确，孔前宜有（b）D内，孔板后宜有（d）D内直管段。
SH3012 P15.6.2.1a、15倍；b、15～20倍；c、10倍；d、5倍；e、3倍。
2. 沿直立设备布置的立管应设置（e）和（b）；当一个（e）不能承重管子重量时，应设（e）和（d）。
SH3012 P17.7.1.10a、固定支架；b、导向支架；c、限位支架；d、弹簧支架；e、承重支架。
3. 石油化工企业的生产区，宜位于邻近城镇或居住区（c）。
a、上风侧；b、下风侧；c、全年最小频率风向的上风侧；d、全年最小频率风向的下风侧。
4. 甲B、乙类可燃液体地上相邻储罐的防火间距：固定顶罐大于1000m3的不应小于（e）；浮顶罐、内浮顶罐不应小于（d）；卧罐不应小于（a）。
a、0.8m；b、1.2m；c、1.5m；d、0.4D；e、0.6D；f、1D。
5. 避免、限制或延迟设备和管道内介质的凝固、冻结，以维持正常生产，应（a）。
a、保温；b、保冷；c、防烫。
6. 工艺无特殊要求时，应以（a）计算保温层厚度。
a、经济厚度法；b、表面温度法；c、热平衡法。
7. 当采用夹套管伴热时，套管的介质温度可等于或高于被伴介质温度，但温差不宜超过（e）。
a、10℃；b、20℃；c、30℃；d、40℃；e、50℃。
8. 对于高压、极度危害及高度危害介质的管道应设（d）。
a、单阀；b、单阀+盲板；c、单阀+法兰盖；d、双阀。
9. 在锅炉过热器出口集箱上应设置启动放空管，以防止锅炉启动时过热器超温。
在启动放空管上应安装一个（a）、一个（d）和（e）。
在仪表室内应有（d）的开关和阀位指示。
a、闸阀；b、电动闸阀；c、截止阀；d、电动截止阀；e、消音器；f、过滤器。
10. 对于水平吸入的离心泵，当入口管变径时，应在靠近泵的入口处设置（b）异径管。
当管道从下向上进泵时，应采用（d）安装，当管道从上向下进泵时，宜采（c）安装。
a、同心；b、偏心；c、底平偏心；d、顶平偏心。
四、问答题（本题45分）1. 压力管道定义（5分）是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最低工作压力大于或等于0.1MPa（G）的气体、液化气、蒸汽介质或可燃、易爆、有毒、有腐蚀性、最高工作温度或者等于标准沸点的液体介质，且工程直径大于25mm的管道。
压力管道分为4个类别，分别是GA（长输管道）类、GB（公用管道）类、GC（工业管道）类和GD（动力管道）类。
2、压力管道GA类（长输管道）定义（10分）长输（油气）管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
1）GA1级：符合下列条件之一的长输管道为GA1级，（1）输送有毒、可燃、易爆气体介质，最高工作压力大于 4.0MPa的长输管道，也称为GA1-1级；（2）输送有毒、可燃易爆液体介质，最高工作压力大于或等于6.4MPa，并且输送距离（指产地、储存库、使用单位之间的用于输送商品介质管道的长度）大于或等于200km的长输管道，也称为GA1-2级；2）GA2级为GA1级以外的长输（油气）管道。
3、压力管道GC类（工业管道）定义（10分）工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。
1）GC1级符合下列条件之一的工业管道为GC1级：（1）输送GB 5044《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道，也称为GC1-1级；（2）输送GB 50160《石油化工企业设计防火规范》及GB 50016《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力大于或者等于4.0MPa的管道，也称为GC1-2级；（3）输送流体介质并且设计压力大于或等于10.0MPa，或者设计压力大于或等于4.0MPa，并且设计温度大于或等于400°C的管道，也称为GC1-3级。
