变频空调常规控制逻辑

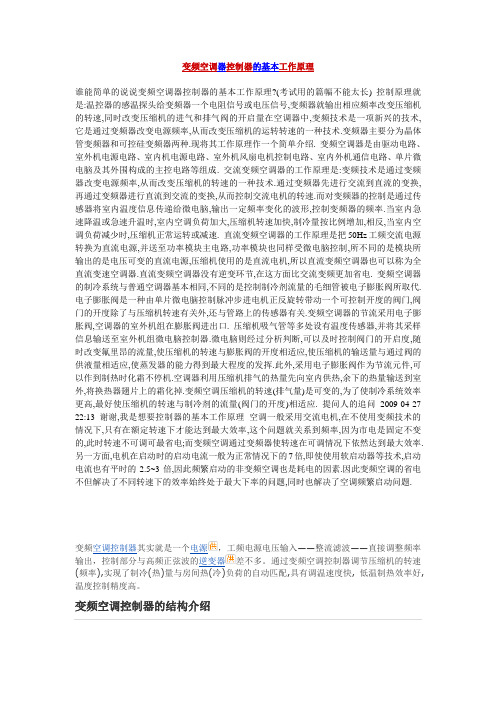

变频空调器控制器的基本工作原理谁能简单的说说变频空调器控制器的基本工作原理?(考试用的篇幅不能太长) 控制原理就是:温控器的感温探头给变频器一个电阻信号或电压信号,变频器就输出相应频率改变压缩机的转速,同时改变压缩机的进气和排气阀的开启量在空调器中,变频技术是一项新兴的技术,它是通过变频器改变电源频率,从而改变压缩机的运转转速的一种技术.变频器主要分为晶体管变频器和可控硅变频器两种.现将其工作原理作一个简单介绍. 变频空调器是由驱动电路、室外机电源电路、室内机电源电路、室外机风扇电机控制电路、室内外机通信电路、单片微电脑及其外围构成的主控电路等组成. 交流变频空调器的工作原理是:变频技术是通过变频器改变电源频率,从而改变压缩机的转速的一种技术.通过变频器先进行交流到直流的变换,再通过变频器进行直流到交流的变换,从而控制交流电机的转速.而对变频器的控制是通过传感器将室内温度信息传递给微电脑,输出一定频率变化的波形,控制变频器的频率.当室内急速降温或急速升温时,室内空调负荷加大,压缩机转速加快,制冷量按比例增加,相反,当室内空调负荷减少时,压缩机正常运转或减速. 直流变频空调器的工作原理是把50Hz工频交流电源转换为直流电源,并送至功率模块主电路,功率模块也同样受微电脑控制,所不同的是模块所输出的是电压可变的直流电源,压缩机使用的是直流电机,所以直流变频空调器也可以称为全直流变速空调器.直流变频空调器没有逆变环节,在这方面比交流变频更加省电. 变频空调器的制冷系统与普通空调器基本相同,不同的是控制制冷剂流量的毛细管被电子膨胀阀所取代.电子膨胀阀是一种由单片微电脑控制脉冲步进电机正反旋转带动一个可控制开度的阀门,阀门的开度除了与压缩机转速有关外,还与管路上的传感器有关.变频空调器的节流采用电子膨胀阀,空调器的室外机组在膨胀阀进出口. 压缩机吸气管等多处设有温度传感器,并将其采样信息输送至室外机组微电脑控制器.微电脑则经过分析判断,可以及时控制阀门的开启度,随时改变氟里昂的流量,使压缩机的转速与膨胀阀的开度相适应,使压缩机的输送量与通过阀的供液量相适应,使蒸发器的能力得到最大程度的发挥.此外,采用电子膨胀阀作为节流元件,可以作到制热时化霜不停机.空调器利用压缩机排气的热量先向室内供热,余下的热量输送到室外,将换热器翅片上的霜化掉.变频空调压缩机的转速(排气量)是可变的,为了使制冷系统效率更高,最好使压缩机的转速与制冷剂的流量(阀门的开度)相适应. 提问人的追问2009-04-27 22:13 谢谢,我是想要控制器的基本工作原理空调一般采用交流电机,在不使用变频技术的情况下,只有在额定转速下才能达到最大效率,这个问题就关系到频率,因为市电是固定不变的,此时转速不可调可最省电;而变频空调通过变频器使转速在可调情况下依然达到最大效率.另一方面,电机在启动时的启动电流一般为正常情况下的7倍,即使使用软启动器等技术,启动电流也有平时的2.5~3倍,因此频繁启动的非变频空调也是耗电的因素.因此变频空调的省电不但解决了不同转速下的效率始终处于最大下率的问题,同时也解决了空调频繁启动问题.变频空调控制器其实就是一个电源，工频电源电压输入——整流滤波——直接调整频率输出，控制部分与高频正弦波的逆变器差不多。

空调制冷系统的控制逻辑和常用控制系统控制系统对于很多设备来讲就相当于一个大脑，指挥着设备系统各个部件的协作运行。

因此，今天我们就来讲一讲空调控制系统的逻辑和几大类常用控制系统。

空调控制系统的逻辑制冷空调系统的控制简单来说，就是通过人机界面将我们希望机组每一个部件如何动作，通过软件语言编写，再通过硬件来实现出来。

1、控制系统和信号的分类自动控制系统按照原理，一般可以分为开环控制系统和闭环控制系统。

制冷空调系统一般采用闭环控制，也叫反馈控制系统，利用输出量同目标值的偏差对系统进行控制，可以获得比较好的修正和稳定的控制。

定时检测输出量的实际值，将输出量的实际值与目标值进行比较得出偏差，用偏差值产生控制调节作用去消除偏差，使得输出量维持目标值。

控制系统的基本要求有三个方面，稳定性，快速性，准确性；当前的制冷空调系统中使用的控制板以单片机和PLC为主，标准化的小型批量设备一般采用单片机居多，工程项目类设备和非标准化产品以PLC居多。

制冷空调控制系统的信号包括输入侧和输出侧，简单的可以分为数字信号和模拟信号。

比如一般我们常说的各种保护开关接入控制板，给出的输入信号就是数字信号，定速压缩机和定速风扇电机的控制线路接入控制板，输出信号就是数字信号，温度传感器和压力传感器等转成为电压电流电阻信息接入控制板，这个输入信号就是模拟信号，对外部输出的标准信号，比如0～10V，4～20mA等信号用来驱动电子膨胀阀的信号就属于模拟信号，制冷空调系统的控制板就是定时获得输入信号，通过逻辑计算，决定输出量大小，然后通过输出来改变系统每一个零部件的状态。

2、制冷空调系统的常用控制方法1）开关型控制开关控制的方法广泛应用在大量的家用制冷空调设备和中小型的简单制冷设备中。

比如使用单台定速压缩机的单个蒸发器的制冷系统，根据该蒸发器对应的使用侧温度信号来计算负荷，控制压缩机的起停，当温度达到目标值+2以上，并连续维持一定的时间，压缩机开机，当温度降低到目标值-2以下，并连续维持一定的时间，则压缩机停机。

空调变频调节原理空调是现代人们生活中必不可少的一种家电，尤其是在夏季，它能够有效地调节室内温度，提供舒适的居住环境。

而空调的变频调节原理则是使得空调能够更加智能、能效更高的关键技术之一。

本文将从基本原理、工作过程和优势等方面详细探讨空调变频调节原理。

一、基本原理空调的变频调节原理是基于压缩机的速度控制和冷媒的流量调节。

传统的定频空调在工作时，压缩机的运转速度只有两种情况：全速运转或者停止运转。

而变频空调则通过控制压缩机的运转速度，可以调整制冷量的大小，从而实现空调的温度调节。

二、工作过程变频空调的工作过程大致可以分为三个步骤：压缩、冷却和蒸发。

首先，当我们需要降低室内温度时，空调内部的传感器会感知到室内温度的变化。

然后，传感器将这一信息传递给变频驱动器，变频驱动器会根据传感器的信号调整压缩机的运转速度。

接下来，压缩机开始工作，将低压制冷剂吸入，经过压缩提升温度和压力后，再通过冷凝器来散热。

冷凝器中的冷却风扇会将热量散发到室外空气中，使得制冷剂的温度下降。

最后，再将制冷剂进一步送往蒸发器，制冷剂在蒸发器中蒸发，吸收室内的热量，使得室内温度下降。

同时，冷却风扇将经过蒸发的制冷剂进行冷却，然后再次进入压缩机，完成一个循环。

三、优势相比于传统的定频空调，变频空调具有以下几个优势：1. 能效更高：变频空调可以根据室内的温度需求，调整制冷量的大小，避免了传统空调在过冷或者过热情况下的能量浪费。

2. 温度稳定性更好：由于能够调控制冷量的大小，变频空调可以更加精确地控制室内温度，使得室内温度更加稳定舒适。

3. 噪音更低：变频空调在工作时，由于压缩机的运转速度调整到最佳状态，因此噪音相对较低，提供了更加安静的居住环境。

4. 更加智能：变频空调可以通过各种传感器感知室内外的温度、湿度等信息，并结合智能控制系统进行调节，实现智能化的控制。

总结：空调的变频调节原理通过控制压缩机的运转速度和冷媒的流量调节，使得空调能够更加智能、能效更高。

变频空调控制原理●运行模式及功能说明3 控制器的主要功能3.1 室内机：3.1.1 五种运转模式：自动运转模式、制冷运转模式、抽湿运转模式、制热运转模式、送风运转模式。

3.1.2 定时控制3.1.3 感测室内环境温度、室内盘管温度、室外环境温度、室外盘管温度、室外排气温度、压缩机顶部温度。

3.1.4 室内机风速控制3.1.5 LED显示：运行、定时和压机三个LED组合显示。

3.1.6 控制室内温度3.1.7 室内盘管过热保护和室内盘管防结霜功能3.1.8 摆风控制: 根据遥控器摆风信号控制风向3.1.9 制热运转时防冷风功能3.1.10 室内风机保护3.1.11 除霜功能3.2 室外机3.2.1 压缩机频率控制，开、停控制；3.2.2 室外风机控制；3.2.3 四通阀控制；3.2.4 压缩机顶部过热保护、压缩机排气温度过热保护；3.2.5 压缩机时间延迟安全功能压缩机室外机带电状态启动延迟3分钟，室外机非带电状态启动、室内机初次上电不延迟；3.2.6 过、欠压保护、过流保护；3.2.7 功率模块过流、欠压、过温（110℃）保护。

4 控制器运转模式控制器具有五种运转模式：自动、制冷、抽湿、制热、送风。

4.1.1 温度设定范围为18℃～32℃。

控制器根据当前室内温度与设定温度的偏差，及室温的变化率等因素进行模糊推理（见4.1.5），决定压缩机的运行状态和室内风机速度，以达到使用的要求。

4.1.2 压缩机启动频率：17Hz。

4.1.3 运行频率升降：上升速率：2Hz/秒， f＜55Hz；上升速率：1Hz/秒，55Hz≤f＜最大工作频率；下降速率：1Hz/秒，f＜55Hz；下降速率：1Hz/秒，55Hz≤f＜最大工作频率；压机启动后在第一个平台55Hz稳定运行时间不少于60秒。

压机频率上升到第二个平台92Hz时须运行不少于60秒才能升频。

f 最大运行频率92Hz55Hzt4.1.4 当∆T=（T室温－T设温）≥8℃，压缩机按最大频率运行；当∆T＜8℃时，模糊控制功能开始工作并自动决定压缩机的运行频率；当∆T＜1℃时，压缩机按最低运行频率运行；当∆T＜－1℃时，压缩机关闭；(注意室内环境感温头漂移及控制电路板故障引发停机)当∆T≥1℃时，压缩机开启，按4.1.5执行。

变频空调的工作原理
变频空调与普通空调最大的不同就是可以根据室内环境温度的变化自动调节制冷量，以达到舒适节能的目的。

变频空调是在普通空调基础上增加了一个变频控制器，它可以根据室内温度变化规律，自动调节压缩机转速，改变运转频率，从而调节制冷量，使室内温度保持在设定温度。

空调的变频控制是由计算机、传感器、控制器三部分组成。

当室外温度变化时，变频控制器根据室外机的温度传感器反馈信号，使变频压缩机转速改变，使制冷量随之变化。

如果室外温度过高，变频器就会降低运转频率，使制冷量下降；如果室外温度过低，变频器就会提高运转频率，使制冷量上升。

当室内温度达到设定值时，控制器停止压缩机运转并启动风扇。

为了达到舒适的温度，空调的压缩机就会一直处于高速运转状态。

如果在空调运行过程中突然停电，空调仍能继续正常工作一段时间。

变频空调采用了新型的自动启停控制技术，当电压低于额定电压20%以下时（变频空调使用的是三相电）自动停机保护；当电压高于额定电压20%时启动压缩机继续运行。

—— 1 —1 —。

变频空调的温控原理
变频空调的温控原理是通过感知室内温度并根据设定的目标温度来自动调节制冷或制热的功能。

它包含了温控器、室内机、室外机和循环系统等组成部分。

首先，温控器是变频空调的核心，它收集室内外的温度信号，并将数据传输给室内机的控制系统。

室内机根据温控器传来的温度信号，通过控制循环系统中的膨胀阀和压缩机运转来实现需求温度的调节。

当温度低于设定的目标温度，室内机将发出制热信号，膨胀阀开始调整，压缩机加热工作，通过制热循环使室内温度升高。

相反，当温度高于设定的目标温度，室内机将发出制冷信号，膨胀阀调整至制冷状态，压缩机开始制冷运转，通过制冷循环使室内温度降低。

此外，变频空调还可以根据温度的变化情况，控制压缩机和风机的工作速度。

当温度接近目标温度时，压缩机和风机的运转速度会逐渐减慢，有效地维持室内温度的稳定。

总体来说，变频空调的温控原理是通过感知室内温度并通过调节制冷或制热循环来实现自动温度调节的功能，以保持舒适的室内环境。

变频空调控制方法随着科技的不断发展，变频空调作为一种新型节能、高效的空调设备越来越受到人们的青睐。

在现代家庭和办公场所中，变频空调已经成为常见的空调选择。

但对于普通用户来说，了解变频空调的工作原理和控制方法可能依然有些困惑。

本文将介绍变频空调的控制方法，帮助您更好地使用和掌控您的变频空调。

首先，我们需要了解变频空调的工作原理。

传统的空调设备在运行时只能以固定的频率工作，无法实现根据室内环境变化来调整制冷或制热的能力。

而变频空调则通过调整压缩机的电机转速来实现自动调节制冷/制热功率的目的，从而达到节能的效果。

因此，变频空调具有较高的能效比和更舒适的室内温度控制能力。

针对变频空调的控制方法，一般来说有以下几种：1. 手动控制：这种控制方法是最基本的方式，通过空调室内机或遥控器上的按钮来手动调整温度、风速、运行模式等参数。

用户可以根据自己的需求，手动选择最适合的工作模式和温度设置。

然而，这种方式需要用户不断监测室内环境，并根据需要进行调整，不够智能化和自动化。

2. 定时控制：变频空调的定时控制功能可以让用户在指定的时间段内设置室内温度，从而自动启动或关闭空调。

用户可以根据自己的作息时间和用电需求，通过设定定时启动和停止时间来实现节约能源和提高舒适度的目的。

这种方式适用于那些有固定作息时间的用户，可以有效地帮助节约能源。

3. 智能控制：随着智能技术的进步，越来越多的变频空调配备了智能控制功能。

通过连接互联网或智能家居系统，用户可以通过手机应用或语音助手来远程控制和监测空调运行状态。

智能控制可以根据用户的习惯和室内环境变化，自动调节温度、风速和工作模式，提供更加个性化和智能化的舒适体验。

此外，智能控制还可以实现能耗监测和统计，帮助用户更好地了解和管理能源消耗。

需要注意的是，在使用变频空调的过程中，我们还可以采取一些控制策略来进一步提高能源的利用效率。

例如，合理使用温度调节范围，避免过低或过高的温度设定；尽量减少开启和关闭空调的频率，保持稳定的运行状态；定期清洁和保养空调设备，确保其正常工作和出色的性能。
