雨淋喷水灭火系统设计探讨

消防喷淋系统设计探讨随着我国经济的发展、国民经济实力的加强，政府和社会对于企业生产的安全性越来越重视，不断完善和提高相应的安全规范和标准，希望通过建设科学、合理、完善的安全规范，提高基础设施的安全性能。

近些年石油化工企业的安全事故频发，石油化工企业的消防安全问题受到了社会的广泛关注，如何设计一套完善的消防系统，能够在火灾发生后的第一时间发现火灾，并进行扑救，将损失降到最低，已经成为了仓库建设的重要内容。

1 石油化工企业仓库火灾特点随着近些年工业的飞速发展，石油化工装置的规模越来越大，如单套聚丙烯装置已经达到了50万吨/a，炼油厂的烷基化装置也提高了10亿以上，随着生产规模越来越大，产品的存放越来越集中，火灾导致的损失更大，我国更是石油化工企业火灾爆炸事故的重灾区。

如2005年中国石油吉林石化公司双苯厂一车间发生爆炸，造成8人伤亡，1人失踪，近70人受伤，并引发了松花江水污染事件。

2015年天津市瑞海公司危险品仓库发生火灾，火灾发生后大约半小时发生第一次爆炸，随后产生了第二次更剧烈的爆炸。

人员伤亡和财产损失非常严重，并对环境造成污染。

仓库使用的过程中，存在危险因素很多，储存物质多且密集，一旦出现火灾，燃烧速度快，火势蔓延迅速，危及面广，同时仓库火灾往往难以迅速扑救，造成巨大的损失。

因此，针对仓库火灾，消防系统在设计上必须考虑管理要科学、严谨，做到防患于未然。

大型仓库的消防系统设计，一般根据仓库性质，可设置自动喷水灭火系统、水幕分隔系统、消火栓系统、各类灭火器等消防设施及火警系统，以确保在火灾发生的第一时间可以进行有效扑救。

结合笔者做过的大型仓库项目，本文主要针对仓库的喷淋系统做出了探讨。

2 自动喷水灭火系统简述目前常用的自动喷水灭火系统主要为闭式系统及开式系统，其中闭式系统又可以分为湿式灭火系统、干式灭火系统、预作用灭火系统及重复启闭预作用系统。

开式系统可分为雨淋系统和水幕系统。

根据仓库火灾特点，一般选用闭式系统较为合理。

浅谈自动喷水灭火系统设计几个问题摘要：随着经济的不断发展，科技的不断的进步，在灭火系统设置上的要求也越来越高，灭火技术也不断前进。

在发展经济的时候也要兼顾安全方面的问题，否则很容易引发严重事故。

为了避免火灾事故的发生和蔓延扩大，应该提高灭火系统的技术，通过技术上的改革来减少火灾事故的发生和蔓延扩大。

这样才会对于整个经济的可持续发展带来帮助，推动整个社会的进步。

本文仅就针对最常见的自动灭火系统——自动喷水灭火系统的几个问题进行了探讨。

关键词：自动；喷水灭火系统；问题引言自动喷水灭火系统是当今世界上公认的最为有效、最为简单的自动灭火设施。

与其他的灭火系统有很大的不同，首先在结构上就有很大的差别，自动喷水灭火系统的结构相对其他的灭火系统要简单的多，但是它的实用性和可靠性却很强，所耗用的造价成本相对于其他自动灭火系统并不高，因此，是一种经济又实惠的产品。

这就使得这一灭火系统运用范围广，推广起来比较容易，是世界上建筑自动灭火系统中应用最为广泛的系统。

但是，在该系统的运用中还是存在一些问题，因此，想要使其得到更长远的运用就应该在其技术上加以适当的调整，不断地提高自动喷水灭火系统的技术发展，从而减低工程成本，获得最大的经济效益。

1 自动喷水灭火系统技术的现状1.1 技术应用的历史和现状自动喷水灭火系统的历史是很长的，早在100多年前国外就对这种技术进行了运用，它之所以有如此长久的历史，是因为它使用的有效性和它的可靠性，这决定了它是一种经济又实用的技术。

这种技术在中国的运用始于外国人开办的毛纺厂，自从在这个领域运用后，中国对其也开始重视起来，开始成立了自有产品质量检测中心，通过这样的一个监督的环节对其产品的质量进行规范。

随着社会的不断发展和技术的不断进步，逐步制定和出台了一系列的相关规范标准，其中包括《建筑设计防火规范》、《高层民用建筑设计防火规范》、《自动喷水灭火系统设计规范》、《自动喷水灭火系统施工及验收规范》等。

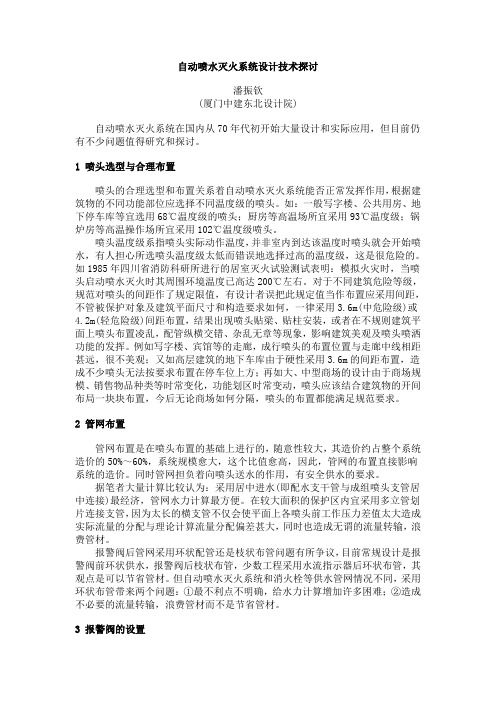

自动喷水灭火系统设计技术探讨潘振钦(厦门中建东北设计院)自动喷水灭火系统在国内从70年代初开始大量设计和实际应用，但目前仍有不少问题值得研究和探讨。

1 喷头选型与合理布置喷头的合理选型和布置关系着自动喷水灭火系统能否正常发挥作用，根据建筑物的不同功能部位应选择不同温度级的喷头。

如：一般写字楼、公共用房、地下停车库等宜选用68℃温度级的喷头；厨房等高温场所宜采用93℃温度级；锅炉房等高温操作场所宜采用102℃温度级喷头。

喷头温度级系指喷头实际动作温度，并非室内到达该温度时喷头就会开始喷水，有人担心所选喷头温度级太低而错误地选择过高的温度级，这是很危险的。

如1985年四川省消防科研所进行的居室灭火试验测试表明：模拟火灾时，当喷头启动喷水灭火时其周围环境温度已高达200℃左右。

对于不同建筑危险等级，规范对喷头的间距作了规定限值，有设计者误把此规定值当作布置应采用间距，不管被保护对象及建筑平面尺寸和构造要求如何，一律采用3.6m(中危险级)或4.2m(轻危险级)间距布置，结果出现喷头贴梁、贴柱安装，或者在不规则建筑平面上喷头布置凌乱，配管纵横交错、杂乱无章等现象，影响建筑美观及喷头喷洒功能的发挥。

例如写字楼、宾馆等的走廊，成行喷头的布置位置与走廊中线相距甚远，很不美观；又如高层建筑的地下车库由于硬性采用3.6m的间距布置，造成不少喷头无法按要求布置在停车位上方；再如大、中型商场的设计由于商场规模、销售物品种类等时常变化，功能划区时常变动，喷头应该结合建筑物的开间布局一块块布置，今后无论商场如何分隔，喷头的布置都能满足规范要求。

2 管网布置管网布置是在喷头布置的基础上进行的，随意性较大，其造价约占整个系统造价的50%～60%，系统规模愈大，这个比值愈高，因此，管网的布置直接影响系统的造价。

同时管网担负着向喷头送水的作用，有安全供水的要求。

据笔者大量计算比较认为：采用居中进水(即配水支干管与成组喷头支管居中连接)最经济，管网水力计算最方便。

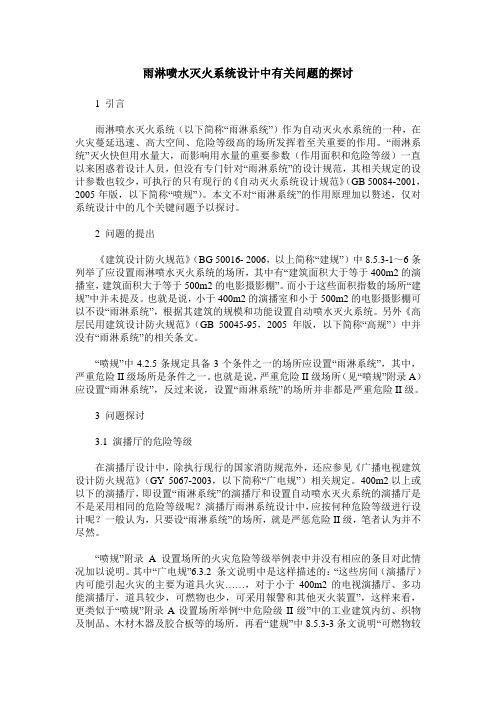

雨淋喷水灭火系统设计中有关问题的探讨1 引言雨淋喷水灭火系统（以下简称“雨淋系统”）作为自动灭火水系统的一种，在火灾蔓延迅速、高大空间、危险等级高的场所发挥着至关重要的作用。

“雨淋系统”灭火快但用水量大，而影响用水量的重要参数（作用面积和危险等级）一直以来困惑着设计人员，但没有专门针对“雨淋系统”的设计规范，其相关规定的设计参数也较少，可执行的只有现行的《自动灭火系统设计规范》（GB 50084-2001，2005年版，以下简称“喷规”）。

本文不对“雨淋系统”的作用原理加以赘述，仅对系统设计中的几个关键问题予以探讨。

2 问题的提出《建筑设计防火规范》（BG 50016- 2006，以上简称“建规”）中8.5.3-1～6条列举了应设置雨淋喷水灭火系统的场所，其中有“建筑面积大于等于400m2的演播室，建筑面积大于等于500m2的电影摄影棚”。

而小于这些面积指数的场所“建规”中并未提及。

也就是说，小于400m2的演播室和小于500m2的电影摄影棚可以不设“雨淋系统”，根据其建筑的规模和功能设置自动喷水灭火系统。

另外《高层民用建筑设计防火规范》（GB 50045-95，2005年版，以下简称“高规”）中并没有“雨淋系统”的相关条文。

“喷规”中4.2.5条规定具备3个条件之一的场所应设置“雨淋系统”，其中，严重危险II级场所是条件之一。

也就是说，严重危险II级场所（见“喷规”附录A）应设置“雨淋系统”，反过来说，设置“雨淋系统”的场所并非都是严重危险II级。

3 问题探讨3.1 演播厅的危险等级在演播厅设计中，除执行现行的国家消防规范外，还应参见《广播电视建筑设计防火规范》（GY 5067-2003，以下简称“广电规”）相关规定。

400m2以上或以下的演播厅，即设置“雨淋系统”的演播厅和设置自动喷水灭火系统的演播厅是不是采用相同的危险等级呢？演播厅雨淋系统设计中，应按何种危险等级进行设计呢？一般认为，只要设“雨淋系统”的场所，就是严惩危险II级，笔者认为并不尽然。

自动喷淋灭火系统设计方案及对策首先，自动喷淋灭火系统的设计方案应根据所要保护的场所和建筑物类型来确定。

不同类型的场所和建筑物可能需要不同的设计方案。

例如，工厂和仓库可能需要考虑到易燃物质的存储和使用，而办公楼和商业建筑则需要考虑到人员疏散和针对电气设备的灭火。

因此，在设计方案中需要明确场所和建筑物的特点。

其次，在设计方案中需要考虑到水源的供应和储备。

自动喷淋灭火系统需要有足够的水源来供应喷淋头，以保证灭火效果。

因此，在设计方案中需要确定可靠的水源，如自来水系统、水池或储水罐，以及水泵和供水管道等组成部分。

同时，在设计方案中需要考虑到喷淋头的布局和数量。

布局的合理性和喷淋头的数量对于灭火效果至关重要。

喷淋头应根据场所和建筑物的布局、易燃物质的分布和可能的火源位置来布置。

喷淋头的数量应根据火灾风险评估来确定，以确保覆盖整个区域。

另外，在设计方案中需要考虑到探测装置的选择和设置。

自动喷淋灭火系统通常配备有探测装置，用于检测火灾的发生。

常见的探测装置包括烟雾探测器、热探测器和可燃气体探测器等。

根据场所和建筑物的特点，选择合适的探测装置，并设置在可能的火灾风险区域。

此外，在设计方案中需要考虑到控制系统和报警系统的设计。

控制系统用于监控和控制喷淋灭火系统的运行，可通过手动或自动方式控制。

报警系统用于在火灾发生时及时报警，以便人员及时疏散和灭火。

控制系统和报警系统的设计需要考虑到可靠性和实用性，确保在火灾发生时能够及时响应。

最后，对于自动喷淋灭火系统的对策，需要定期进行检查和维护，确保其正常运行。

检查和维护应包括喷淋头、水源供应、探测装置、控制系统和报警系统等方面。

同时，应提供操作人员培训，以确保他们能够正确操作和维护自动喷淋灭火系统。

总之，自动喷淋灭火系统的设计方案和对策应考虑到场所和建筑物的特点、水源供应、喷淋头布局、探测装置选择、控制系统和报警系统设计等方面。

同时，需要定期检查和维护，提供操作人员培训，以确保其正常运行和有效灭火。

研讨丨剧院舞台案例的雨淋系统设计作者：卓展何超摘要：本文以哈尔滨市某剧院舞台的消防设计为例，探讨了雨淋系统及水幕系统设置的场所及各自流量的确定，系统持续喷水时间的确定，以及总的消防用水量的确定。

关键词：剧院雨淋系统防火冷却水幕防火分隔水幕项目信息此项目位于哈尔滨市，其中1号地块总建筑面积872,682平方米，由会展、酒店、办公、商业、公寓等业态组成，属典型的超大型城市综合体建筑群。

其中含有剧院业态，座位数2066，剧院建筑规模属于特大型（根据JGJ 57-2016《剧场建筑设计规范》），剧场的建筑等级为甲级（建筑专业反馈）。

其中舞台各区域建筑面积及高度如下：由于舞台内幕布、景片、道具均为易燃材料，灯具多、线路复杂，演出中往往还有烟火效果，舞台空间高大，易于燃烧，扑救困难，因此，舞台往往是剧场中火灾主要起源之一，故舞台的消防系统尤为重要，也是消防审查过程备受关注的点。

本文仅讨论此剧院舞台区域的雨淋系统与水幕系统，消火栓系统不做讨论。

一、雨淋系统雨淋系统是由开式洒水喷头、雨淋报警阀组等组成，发生火灾时由火灾自动报警系统或传动管控制，自动开启雨淋报警阀组和启动消防水泵，用于灭火的开式系统。

1.1 设置场所根据GB 50016-2014《建筑设计防火规范》（下文简称建规）：8.3.7：特等、甲等剧场、超过1500个座位的其他等级剧场和超过2000个座位的会堂或礼堂的舞台葡萄架下部。

根据GB 50084-2017《自动喷水灭火系统设计规范》（下文简称喷规）：4.2.6：具有下列条件之一的场所，应采用雨淋系统：1)火灾的水平蔓延速度快、闭式洒水喷头的开放不能及时使喷水灭火有效覆盖着火区域的场所；2)设置场所的净空高度超过本规范第6.1.1条的规定，且必须迅速扑救初期火灾的场所；3)火灾危险等级为严重危险级Ⅱ级的场所。

舞台葡萄架是在舞台的上方，用于安装灯光、幕布、音箱等设备的架子，由于它是一排排的，形状似葡萄架。

消防设施工程技术中的自动喷水灭火系统设计与使用消防设施工程技术是保障人民生命财产安全的重要一环，其中自动喷水灭火系统是最常见和有效的灭火设备之一。

本文将从自动喷水灭火系统的设计与使用两个方面进行探讨。

一、自动喷水灭火系统的设计自动喷水灭火系统的设计需要考虑多个因素，包括建筑物的结构、火灾风险评估、灭火效果等。

首先，建筑物的结构对自动喷水灭火系统的设计起到了关键作用。

不同类型的建筑物，如住宅楼、商业大厦、工厂等，其结构特点和使用需求各异，因此需要根据具体情况进行设计。

例如，在高层建筑中，需要考虑楼层高度、楼梯间、电梯井等特殊空间的灭火需求，以确保火灾发生时能够及时灭火并疏散人员。

其次，火灾风险评估是自动喷水灭火系统设计的重要依据。

通过对建筑物内部和周围环境的火灾风险进行评估，可以确定自动喷水灭火系统的类型、位置和喷头布置等。

例如，在易燃易爆场所，需要采用高压喷头和灵敏的火灾探测器，以提高灭火效果和反应速度。

最后，自动喷水灭火系统的设计还需要考虑灭火效果。

灭火效果的好坏直接关系到人员安全和财产损失的程度。

因此，在设计过程中需要充分考虑水源供应、水压控制、喷头布置等因素，以确保灭火效果达到最佳状态。

二、自动喷水灭火系统的使用自动喷水灭火系统在火灾发生时起到了至关重要的作用。

首先，自动喷水灭火系统能够及时发现火灾并启动灭火装置。

通过安装火灾探测器和报警系统，一旦发生火灾，系统会自动启动喷水装置，迅速控制火势蔓延。

其次，自动喷水灭火系统能够有效降低火灾的烟雾和温度。

在火灾发生后，烟雾和高温是造成人员伤亡和财产损失的主要原因之一。

自动喷水灭火系统通过迅速喷水降低火灾现场的温度和烟雾浓度，为人员疏散和灭火提供了有力支持。

最后，自动喷水灭火系统还可以减少人工干预，提高灭火效率。

相比手动灭火，自动喷水灭火系统可以在火灾发生的瞬间启动，无需等待人员到达现场，大大缩短了灭火反应时间。

同时，系统可以根据火势大小和烟雾浓度自动调整喷水量和喷水方向，提高灭火效果。
