电机字符电路图符号大全：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序) KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序) KP 极化继电器空气调节器 EV电加热器加热元件 EE 感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1BK 液位测量传感器 BL温度测量传感器 BHBM。
电气图纸符号大全电气图纸符号是电气工程中非常重要的一部分，它是电气工程师们进行设计、施工和维护工作时不可或缺的工具。
掌握电气图纸符号对于电气工程人员来说至关重要，因为它们是沟通和交流的重要工具，能够准确地传达电气系统的设计和构成。
在本文中，我们将为您详细介绍电气图纸符号的各种类型和含义，以便您更好地理解和运用它们。
1. 电源符号。
电气图纸中最基本的符号之一就是电源符号。
电源符号通常用来表示电气系统的供电来源，包括交流电源、直流电源和电池等。
交流电源的符号通常是一个波形图标，而直流电源的符号则是一个平行线加上一个加号。
电池的符号则是由两条短线和一条长线组成。
2. 开关符号。
开关符号是电气图纸中常见的符号之一，它用来表示电路中的开关装置，包括手动开关、自动开关和断路器等。
手动开关的符号通常是一个带有斜线的圆圈，而自动开关的符号则是一个带有一个“S”形图标的长方形。
断路器的符号则是一个带有“M”形图标的长方形。
3. 电动机符号。
电动机符号是用来表示电动机在电路中的位置和连接方式的。
电动机符号包括各种类型的电动机，如交流电动机、直流电动机和步进电动机等。
交流电动机的符号通常是一个带有“M”形图标的长方形，而直流电动机的符号则是一个带有一个“D”形图标的长方形。
步进电动机的符号则是一个带有“ST”形图标的长方形。
4. 传感器符号。
传感器符号是用来表示电路中的传感器装置，包括温度传感器、压力传感器和光电传感器等。
传感器符号通常是一个带有“S”形图标的长方形，不同类型的传感器可以根据具体的功能和特点进行不同的标识。
5. 电阻符号。
电阻符号是用来表示电路中的电阻器件，包括固定电阻、可调电阻和变阻器等。
电阻符号通常是一个带有波形图标的长方形，不同类型的电阻器件可以根据具体的参数和特点进行不同的标识。
6. 电容符号。
电容符号是用来表示电路中的电容器件，包括固定电容、可调电容和电解电容等。
电容符号通常是一个带有两条平行线的长方形，不同类型的电容器件可以根据具体的参数和特点进行不同的标识。
电路图符号大全电路图符号是电子工程师和电子爱好者必须掌握的知识之一。
用标准化的符号表示电气和电子元件，可以让人们轻松理解电路图和设计电子电路板。
在这篇文章中，我将为大家介绍一些常见的电路图符号。
1. 电池符号电池符号是一个或多个相互连接的电池的标准符号。
它用实线和长短线表示正负极的方向和电池的输入/输出端口。
对于不同种类的电池，符号可能有所不同。
例如，标准的干电池符号是一个正极为长柱，负极为短柱的矩形。
2. 电源符号电源符号是表示交流电源和直流电源的标准符号。
它由一个圆圈和线条组成，圆圈内表示输入，线条表示输出。
对于AC电源符号，线条标上波浪线，表示其输出为交流电，而DC电源符号则没有。
3. 传感器符号传感器符号是表示传感器类型和连接方式的标准符号。
常见的传感器符号包括温度传感器、压力传感器、光敏电阻、振动传感器等。
其中，温度传感器符号为一个热敏电阻，压力传感器符号为一段有弧度的线段，光敏电阻符号一般为三角形。
4. 调节器符号调节器符号是表示调节器类型和其连接方式的标准符号。
调节器根据其用途不同而不同，包括电压调节器、电流调节器、直流调节器等。
举例说，电压调节器符号为一条横线和两个竖线，中央设有箭头，箭头的方向决定了电流流动的方向。
5. 运算放大器符号运算放大器符号是表示运算放大器类型和其功能的标准符号。
作为电子电路中常见的一种元器件，运算放大器有减法运算、加法运算、乘法运算等功能。
运算放大器符号一般为一个三角形和两个输入端口和一个输出端口表示。
总之，电路图符号是电子工程师不可或缺的工具。
此外，学会理解和使用常见的电路图符号也是电子爱好者探索电子领域的基础。
我希望这篇文章能够为读者提供一些电路图符号的基本认识，帮助他们更好地理解各种电子电路原理。
常用电工电路图符号引言：在电工工程中，电路图是一种重要的工具，用于表示电路中的元件、连线和电源等。
电路图采用一种特定的符号系统，以便工程师和技术人员能够准确理解和分析电路的结构和工作原理。
本文将介绍一些常用的电工电路图符号，帮助读者更好地理解和应用电路图。
一、电源符号1. 交流电源符号交流电源是我们生活中最常见的一种电源类型，其符号由一个圆圈和一个波浪线组成。
圆圈表示电源的输出端，波浪线表示电压的变化。
2. 直流电源符号直流电源是一种稳定的电源，其符号由一个平行线和一个短杠组成。
平行线表示电源的输出端，短杠表示电压的极性。
二、控制器符号1. 开关符号开关是电路中常用的元件之一，用于控制电路的通断。
其符号由一个斜杠和一个直线组成。
斜杠表示开关处于打开状态，直线表示开关处于关闭状态。
2. 按钮开关符号按钮开关是一种常见的控制元件，通常用于电路的启动和停止。
其符号由一个圆圈和一个三角形组成。
圆圈表示按钮的外壳，三角形表示按钮的按下状态。
三、元件符号1. 电阻符号电阻是电路中常见的元件之一，用于限制电流的流动。
其符号由一个六边形和两条平行线组成。
六边形表示电阻的元件，平行线表示电阻的两个引脚。
2. 电容符号电容是电路中用于存储电荷的元件，其符号由两个平行的线和一个弧线组成。
平行线表示电容的两个引脚，弧线表示电容的存储区域。
3. 电感符号电感是电路中用于储存磁场能量的元件，其符号由两条相交的直线组成。
相交的直线表示电感的元件。
4. 二极管符号二极管是一种常见的半导体元件，用于电路中的整流和开关功能。
其符号由一个箭头和一条直线组成。
箭头表示二极管的方向，直线表示二极管的端口。
5. 三极管符号三极管是一种常见的半导体元件，用于电路中的放大和开关功能。
其符号由两条箭头和一个带有斜线的圆圈组成。
两条箭头表示三极管的不同极性，带有斜线的圆圈表示三极管的晶体管结构。
四、连接符号1. 直线符号直线是电路图中的一种连接方式，表示两个元件之间的直接连接关系。

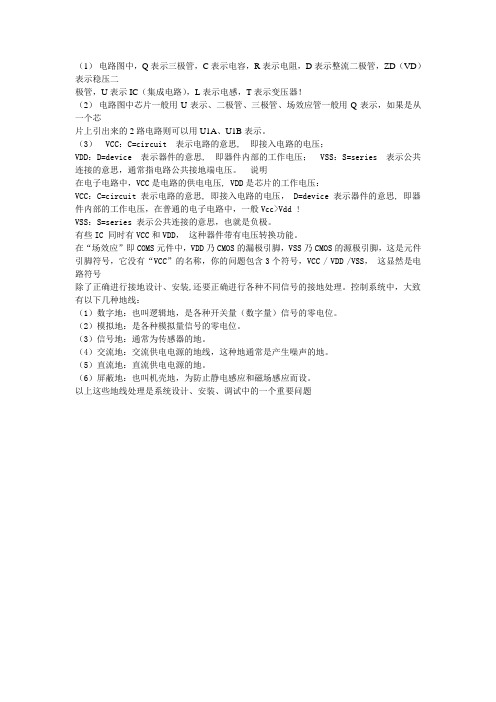

（1）电路图中，Q表示三极管，C表示电容，R表示电阻，D表示整流二极管，ZD（VD）表示稳压二极管，U表示IC（集成电路），L表示电感，T表示变压器！（2）电路图中芯片一般用U表示、二极管、三极管、场效应管一般用Q表示，如果是从一个芯片上引出来的2路电路则可以用U1A、U1B表示。
（3） VCC：C=circuit 表示电路的意思, 即接入电路的电压；VDD：D=device 表示器件的意思, 即器件内部的工作电压； VSS：S=series 表示公共连接的意思，通常指电路公共接地端电压。
说明在电子电路中，VCC是电路的供电电压, VDD是芯片的工作电压：VCC：C=circuit 表示电路的意思, 即接入电路的电压， D=device 表示器件的意思, 即器件内部的工作电压，在普通的电子电路中，一般Vcc>Vdd !VSS：S=series 表示公共连接的意思，也就是负极。
有些IC 同时有VCC和VDD，这种器件带有电压转换功能。
在“场效应”即COMS元件中，VDD乃CMOS的漏极引脚，VSS乃CMOS的源极引脚，这是元件引脚符号，它没有“VCC”的名称，你的问题包含3个符号，VCC / VDD /VSS，这显然是电路符号除了正确进行接地设计、安装,还要正确进行各种不同信号的接地处理。
控制系统中，大致有以下几种地线：（1）数字地：也叫逻辑地，是各种开关量（数字量）信号的零电位。
（2）模拟地：是各种模拟量信号的零电位。
（3）信号地：通常为传感器的地。
（4）交流地：交流供电电源的地线，这种地通常是产生噪声的地。
（5）直流地：直流供电电源的地。
（6）屏蔽地：也叫机壳地，为防止静电感应和磁场感应而设。
以上这些地线处理是系统设计、安装、调试中的一个重要问题。
电路图形大全一、图形电位器表示符号:VR，RP,W可调电阻表示符号:VR，RP,W电位器表示符号:VR，RP,W三脚消磁电阻表示符号：RT 二脚消磁电阻表示符号：RT压敏电阻表示符号：RZ,VAR光敏电阻CDS 电容（有极性电容）表示符号：电容（有极性电容）表示符号：C电容（无极性电容）表示符号：C 四端光电光电耦合器表示符号：IC，N六端光电光电耦合器表示符号：IC，N场效应管增强型N-MOS 电阻电阻器或固定电阻表示符号：R可调电阻表示符号:VR，RP,W热敏电阻表示符号：RT可调电容表示符号：C单向可控硅(晶闸管)双向可控硅(晶闸管) 双向可控硅(晶闸管)晶振石英晶体振荡器表示符号：X 石英晶体滤波器表示符号：X双列集成电路表示符号：IC或U运算放大器倒相放大器ANDgate 非门NAND gate与非门NOR gate 或非门保险管表示符号：F变压器永久磁铁电感二、电工电路图符号大全电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预告音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE 感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM辅助文名称字符号A 电流A 模拟ACA 交流AUTACC 加速ADD 附加ADJ 可调AUX 辅助ASY 异步BBRK 制动BK 黑BL 蓝BW 向后C 控制CW 顺时针CCW 逆时针D 延时（延迟）D 差动D 数字D 降DC 直流DEC 减E 接地EM 紧急F 快速FB 反馈FW 正，向前GN 绿H 高IN 输入INC 增IND 感应L 左L 限制L 低LA 闭锁M 主M 中间线MMAN 手动N 中性线OFF 断开ON 接通（闭合）OUT 输出P 压力P 保护PE 保护接地PEN 保护接地与中性线共用PU 不接地保护R 记录R 右R 反RD 红色RRST 复位RES 备用RUN 运转S 信号ST 启动SSET 置位、定位SAT 饱和STE 步进STP 停止SYN 同步T 温度T 时间TE 无噪音（防干扰）接地V 真空V 速度V 电压WH 白YE 黄电气元件符号大全序号元件名称新符号旧符号1 继电器K J2 电流继电器KA LJ3 负序电流继电器KAN FLJ4 零序电流继电器KAZ LLJ5 电压继电器KV YJ6 正序电压继电器KVP ZYJ7 负序电压继电器KVN FYJ8 零序电压继电器KVZ LYJ9 时间继电器KT SJ10 功率继电器KP GJ11 差动继电器KD CJ12 信号继电器KS XJ13 信号冲击继电器KAI XMJ14 继电器KC ZJ15 热继电器KR RJ16 阻抗继电器KI ZKJ17 温度继电器KTP WJ18 瓦斯继电器KG WSJ19 合闸继电器KCR或KON HJ20 跳闸继电器KTR TJ21 合闸继电器KCP HWJ22 跳闸继电器KTP TWJ23 电源监视继电器KVS JJ24 压力监视继电器KVP YJJ25 电压继电器KVM YZJ26 事故信号继电器KCA SXJ27 继电保护跳闸出口继电器KOU BCJ28 手动合闸继电器KCRM SHJ29 手动跳闸继电器KTPM STJ30 加速继电器KAC或KCL JSJ31 复归继电器KPE FJ32 闭锁继电器KLA或KCB BSJ33 同期检查继电器KSY TJJ34 自动准同期装置ASA ZZQ35 自动重合闸装置ARE ZCJ36 自动励磁调节装置AVR或AAVR ZTL37 备用电源自动投入装置AATS或RSAD BZT38 按扭SB AN39 合闸按扭SBC HA40 跳闸按扭SBT TA41 复归按扭SBre或SBR FA42 试验按扭SBte YA43 紧急停机按扭SBes JTA44 起动按扭SBst QA45 自保持按扭SBhs BA46 停止按扭SBss47 控制开关SAC KK48 转换开关SAH或SA ZK49 测量转换开关SAM CK50 同期转换开关SAS TK51 自动同期转换开关2SASC DTK52 手动同期转换开关1SASC STK53 自同期转换开关SSA2 ZTK54 自动开关QA55 刀开关QK或SN DK56 熔断器FU RD57 快速熔断器FUhs RDS58 闭锁开关SAL BK59 信号灯HL XD60 光字牌HL或HP GP61 警铃HAB或HA JL62 合闸接触器KMC HC63 接触器KM C64 合闸线圈Yon或LC HQ65 跳闸线圈Yoff或LT TQ66 插座XS67 插头XP68 端子排XT69 测试端子XE70 连接片XB LP71 蓄电池GB XDC72 压力变送器BP YB73 温度变送器BT WDB74 电钟PT75 电流表PA76 电压表PV77 电度表PJ78 有功功率表PPA79 无功功率表PPR80 同期表S81 频率表PF82 电容器C83 灭磁电阻RFS或Rfd Rmc84 分流器RW85 热电阻RT86 电位器RP87 电感（电抗）线圈L88 电流互感器TA CT或LH89 电压互感器TV PT或YH10KV电压互感器TV SYH35KV电压互感器TV UYH110KV电压互感器TV YYH90 断路器QF DL91 隔离开关QS G92 电力变压器TM B93 同步发电机GS TF94 交流电动机MA JD95 直流电动机MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并）WST或WVB TQMa,TQMb98 同期电压小母线（运行）WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线+WC,-WC +KM,-KM101 信号电源小母线+WS,-WS +XM,-XM102 合闸电源小母线+WON,-WON +HM,-HM103 事故信号小母线WFA SYM104 零序电压小母线WVBz电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK液位测量传感器BL温度测量传感器BH,BM关于电路图的图形符号一、电气制图采用的国家标准GB/T 6988.1-2008《电气技术用文件编制第1部分：规则》2008标准对简图的定义术语是：“主要是通过以图形符号表示项目及它们之间关系的图示形式来表达信息。
电路图常用符号：AC——交流电DC——直流电FU——熔断器跌落式熔断器 FF快速熔断器 FTFG ——发电机M ——电动机HP——光字牌HL——指示灯HY——黄灯HB——蓝灯HG——绿灯HR——红灯HW——白灯K ——继电器KA——电流继电器KD——差动继电器KF——继电器KH——热继电器KA——瞬时接触继电器.瞬时有或无继电器.交流继电器中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM——接触器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮Q——电路的开关器件FR——热继电器KT——延时有或无继电器Q——电路的开关器件KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预报音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI 电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1BK 液位测量传感器 BL温度测量传感器 BHBM。
电路元器件符号是电路图中的重要组成部分，用于表示电路中的各种元器件。
以下是一些常见的电路元器件符号及其含义：
1. 电阻器（Resistor）：通常用字母R表示，用于限制电流。
2. 电容器（Capacitor）：通常用字母C表示，用于储存电荷。
3. 电感器（Inductor）：通常用字母L表示，用于储存磁能。
4. 二极管（Diode）：通常用字母D表示，用于单向导电。
5. 三极管（Transistor）：通常用字母Q表示，用于放大信号。
6. 开关（Switch）：通常用字母S表示，用于控制电路的通断。
7. 电池（Battery）：通常用字母B表示，用于提供电能。
8. 灯（Light Bulb）：通常用字母L表示，用于照明和指示。
9. 变压器（Transformer）：通常用字母T表示，用于改变电压或电流。
10. 继电器（Relay）：通常用字母R表示，用于控制大电流或高电压电路。
这些符号只是电路元器件的常见表示方法之一，不同的国家和行业可能会有一些差异。
在实际应用中，应该根据具体的要求和标准使用正确的符号来表示电路元器件。
电路图形大全一、图形三脚消磁电阻表示符号：RT 二脚消磁电阻表示符号：RT压敏电阻表示符号：RZ,VAR光敏电阻CDS 电容（有极性电容）表示符号：电容（有极性电容）表示符号：C电容（无极性电容）表示符号：C 四端光电光电耦合器表示符号：IC，N六端光电光电耦合器表示符号：IC，N场效应管增强型N-MOS 电阻电阻器或固定电阻表示符号：R可调电阻表示符号:VR，RP,W热敏电阻表示符号：RT可调电容表示符号：C单向可控硅(晶闸管) 双向可控硅(晶闸管) 双向可控硅(晶闸管)晶振石英晶体振荡器表示符号：X 石英晶体滤波器表示符号：X双列集成电路表示符号：IC或U运算放大器倒相放大器AND gate 非门NAND gate与非门NOR gate 或非门保险管表示符号：F变压器表示符号：T 永久磁铁电感表示符号：L继电器继电器晶振石英晶体振荡器单列集成电路OR gate 或门二、电工电路图符号大全电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM辅助文名称字符号A 电流A 模拟ACA 交流自动AUTACC 加速ADD 附加ADJ 可调AUX 辅助ASY 异步BBRK 制动BK 黑BL 蓝BW 向后C 控制CW 顺时针CCW 逆时针D 延时（延迟）D 差动D 数字D 降DC 直流DEC 减E 接地EM 紧急F 快速FB 反馈FW 正，向前GN 绿H 高IN 输入INC 增IND 感应L 左L 限制L 低LA 闭锁M 主M 中M 中间线MMAN 手动N 中性线OFF 断开ON 接通（闭合）OUT 输出P 压力P 保护PE 保护接地PEN 保护接地与中性线共用PU 不接地保护R 记录R 右R 反RD 红色RRST 复位RES 备用RUN 运转S 信号ST 启动SSET 置位、定位SAT 饱和STE 步进STP 停止SYN 同步T 温度T 时间TE 无噪音（防干扰）接地V 真空V 速度V 电压WH 白YE 黄电气元件符号大全序号元件名称新符号旧符号1 继电器K J2 电流继电器KA LJ3 负序电流继电器KAN FLJ4 零序电流继电器KAZ LLJ5 电压继电器KV YJ6 正序电压继电器KVP ZYJ7 负序电压继电器KVN FYJ8 零序电压继电器KVZ LYJ9 时间继电器KT SJ10 功率继电器KP GJ11 差动继电器KD CJ12 信号继电器KS XJ13 信号冲击继电器KAI XMJ14 继电器KC ZJ15 热继电器KR RJ16 阻抗继电器KI ZKJ17 温度继电器KTP WJ18 瓦斯继电器KG WSJ19 合闸继电器KCR或KON HJ20 跳闸继电器KTR TJ21 合闸继电器KCP HWJ22 跳闸继电器KTP TWJ23 电源监视继电器KVS JJ24 压力监视继电器KVP YJJ25 电压继电器KVM YZJ26 事故信号继电器KCA SXJ27 继电保护跳闸出口继电器KOU BCJ28 手动合闸继电器KCRM SHJ29 手动跳闸继电器KTPM STJ30 加速继电器KAC或KCL JSJ31 复归继电器KPE FJ32 闭锁继电器KLA或KCB BSJ33 同期检查继电器KSY TJJ34 自动准同期装置ASA ZZQ35 自动重合闸装置ARE ZCJ36 自动励磁调节装置AVR或AAVR ZTL37 备用电源自动投入装置AATS或RSAD BZT38 按扭SB AN39 合闸按扭SBC HA40 跳闸按扭SBT TA41 复归按扭SBre或SBR FA42 试验按扭SBte YA43 紧急停机按扭SBes JTA44 起动按扭SBst QA45 自保持按扭SBhs BA46 停止按扭SBss47 控制开关SAC KK48 转换开关SAH或SA ZK49 测量转换开关SAM CK50 同期转换开关SAS TK51 自动同期转换开关2SASC DTK52 手动同期转换开关1SASC STK53 自同期转换开关SSA2 ZTK54 自动开关QA55 刀开关QK或SN DK56 熔断器FU RD57 快速熔断器FUhs RDS58 闭锁开关SAL BK59 信号灯HL XD60 光字牌HL或HP GP61 警铃HAB或HA JL62 合闸接触器KMC HC63 接触器KM C64 合闸线圈Yon或LC HQ65 跳闸线圈Yoff或LT TQ66 插座XS67 插头XP68 端子排XT69 测试端子XE70 连接片XB LP71 蓄电池GB XDC72 压力变送器BP YB73 温度变送器BT WDB74 电钟PT75 电流表PA76 电压表PV77 电度表PJ78 有功功率表PPA79 无功功率表PPR80 同期表S81 频率表PF82 电容器C83 灭磁电阻RFS或Rfd Rmc84 分流器RW85 热电阻RT86 电位器RP87 电感（电抗）线圈L88 电流互感器TA CT或LH89 电压互感器TV PT或YH 10KV电压互感器TV SYH35KV电压互感器TV UYH 110KV电压互感器TV YYH90 断路器QF DL91 隔离开关QS G92 电力变压器TM B93 同步发电机GS TF94 交流电动机MA JD95 直流电动机MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并）WST或WVB TQMa,TQMb98 同期电压小母线（运行）WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线+WC,-WC +KM,-KM101 信号电源小母线+WS,-WS +XM,-XM102 合闸电源小母线+WON,-WON +HM,-HM103 事故信号小母线WFA SYM104 零序电压小母线WVBz电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK液位测量传感器BL温度测量传感器BH,BM关于电路图的图形符号一、电气制图采用的国家标准GB/T 《电气技术用文件编制第1部分：规则》2008标准对简图的定义术语是：“主要是通过以图形符号表示项目及它们之间关系的图示形式来表达信息。
电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图，简称电路图。
电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。
几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。
它的符号见图（ i ），用θ 或t° 来表示温度。
它的文字符号是“ RT ”。
第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。
它的文字符号是“ RL ”。
第 3 种是压敏电阻器的符号。
压敏电阻阻值是随电阻器两端所加的电压而变化的。
符号见图 1 （ k ），用字符 U 表示电压。
它的文字符号是“ RV ”。
这三种电阻器实际上都是半导体器件，但习惯上我们仍把它们当作电阻器。
第 4 种特殊电阻器符号是表示新近出现的保险电阻，它兼有电阻器和熔丝的作用。
当温度超过500℃ 时，电阻层迅速剥落熔断，把电路切断，能起到保护电路的作用。
它的电阻值很小，目前在彩电中用得很多。
它的图形符号见图 1 （ 1 ），文字符号是“ R F ”。
电容器的符号详见图2 所示，其中（ a ）表示容量固定的电容器，（ b ）表示有极性电容器，例如各种电解电容器，（ c ）表示容量可调的可变电容器。
（ d ）表示微调电容器，（ e ）表示一个双连可变电容器。
电容器的文字符号是 C 。
电感器与变压器的符号电感线圈在电路图中的图形符号见图 3 。
其中（ a ）是电感线圈的一般符号，（ b ）是带磁芯或铁芯的线圈，（ c ）是铁芯有间隙的线圈，（ d ）是带可调磁芯的可调电感，（ e ）是有多个抽头的电感线圈。
电感线圈的文字符号是“ L ”。
变压器的图形符号见图 4 。
其中（ a ）是空芯变压器，（ b ）是滋芯或铁芯变压器，（ c ）是绕组间有屏蔽层的铁芯变压器，（ d ）是次级有中心抽头的变压器，（ e ）是耦合可变的变压器，（ f ）是自耦变压器，（ g ）是带可调磁芯的变压器，（ h ）中的小圆点是变压器极性的标记。
送话器、拾音器和录放音磁头的符号送话器的符号见图 5 （ a ）（ b ）（ c ），其中（ a ）为一般送话器的图形符号，（ b ）是电容式送话器，（ c ）是压电晶体式送话器的图形符号。
送话器的文字符号是“ BM ”。
拾音器俗称电唱头。
图 5 （ d ）是立体声唱头的图形符号，它的文字符号是“ B ”。
图 5 （ e ）是单声道录放音磁头的图形符号。
如果是双声道立体声的，就在符号上加一个“ 2 ”字，见图（ f ）。
扬声器、耳机的符号扬声器、耳机都是把电信号转换成声音的换能元件。
耳机的符号见图 5 （ g ）。
它的文字符号是“ B E ”。
扬声器的符号见图 5 （ h ），它的文字符号是“ BL ”。
接线元件的符号电子电路中常常需要进行电路的接通、断开或转换，这时就要使用接线元件。
接线元件有两大类：一类是开关；另一类是接插件。
（ 1 ）开关的符号在机电式开关中至少有一个动触点和一个静触点。
当我们用手扳动、推动或是旋转开关的机构，就可以使动触点和静触点接通或者断开，达到接通或断开电路的目的。
动触点和静触点的组合一般有 3 种：① 动合（常开）触点，符号见图 6 （ a ）；② 动断（常闭）触点，符号是图 6 （ b ）；③ 动换（转换）触点，符号见图 6 （ c ）。
一个最简单的开关只有一组触点，而复杂的开关就有好几组触点。
点下方表示推拉的动作；（ d ）表示旋转式开关，带 3 极同时动合的触点；（ e ）表示推拉式1×6 波段开关；（ f ）表示旋转式1×6 波段开关的符号。
开关的文字符号用“ S ”，对控制开关、波段开关可以用“ SA ”，对按钮式开关可以用“ SB ”。
开关在电路图中的图形符号见图 7 。
其中（ a ）表示一般手动开关；（ b ）表示按钮开关，带一个动断触点；（ c ）表示推拉式开关，带一组转换触点；图中把扳键画在触点下方表示推拉的动作；（ d ）表示旋转式开关，带 3 极同时动合的触点；（ e ）表示推拉式1×6 波段开关；（ f ）表示旋转式1×6 波段开关的符号。
开关的文字符号用“ S ”，对控制开关、波段开关可以用“ SA ”，对按钮式开关可以用“ SB ”。
（ 2 ）接插件的符号接插件的图形符号见图 8 。
其中（ a ）表示一个插头和一个插座，（有两种表示方式）左边表示插座，右边表示插头。
（ b ）表示一个已经插入插座的插头。
（ c ）表示一个 2 极插头座，也称为 2 芯插头座。
（ d ）表示一个 3 极插头座，也就是常用的 3 芯立体声耳机插头座。
（ e ）表示一个 6 极插头座。
为了简化也可以用图（ f ）表示，在符号上方标上数字 6 ，表示是 6 极。
接插件的文字符号是 X 。
为了区分，可以用“ XP ”表示插头，用“ XS ”表示插座。
继电器的符号因为继电器是由线圈和触点组两部分组成的，所以继电器在电路图中的图形符号也包括两部分：一个长方框表示线圈；一组触点符号表示触点组合。
当触点不多电路比较简单时，往往把触点组直接画在线圈框的一侧，这种画法叫集中表示法，如图 9 （ a ）。
当触点较多而且每对触点所控制的电路又各不相同时，为了方便，常常采用分散表示法。
就是把线圈画在控制电路中，把触点按各自的工作对象分别画在各个受控电路里。
这种画法对简化和分析电路有利。
但这种画法必须在每对触点旁注上继电器的编号和该触点的编号，并且规定所有的触点都应该按继电器不通电的原始状态画出。
图 9 （ b ）是一个触摸开关。
当人手触摸到金属片 A 时， 555 时基电路输出（ 3 端）高电位，使继电器 KR1 通电，触点闭合使灯点亮使电铃发声。
555 时基电路是控制部分，使用的是 6 伏低压电。
电灯和电铃是受控部分，使用的是 220 伏市电。
继电器的文字符号都是“ K ”。
有时为了区别，交流继电器用“ KA ”，电磁继电器和舌簧继电器可以用“ KR ”，时间继电器可以用“ KT ”。
电池及熔断器符号电池的图形符号见图 10 。
长线表示正极，短线表示负极，有时为了强调可以把短线画得粗一些。
图 10 （ b ）是表示一个电池组。
有时也可以把电池组简化地画成一个电池，但要在旁边注上电压或电池的数量。
图 10 （ c ）是光电池的图形符号。
电池的文字符号为“ GB ”。
熔断器的图形符号见图 11 ，它的文字符号是“ FU ”。
二极管、三极管符号半导体二极管在电路图中的图形符号见图 12 。
其中（ a ）为一段二极管的符号，箭头所指的方向就是电流流动的方向，就是说在这个二级管上端接正，下端接负电压时它就能导通。
图（ b ）是稳压二极管符号。
图（ c ）是变容二极管符号，旁边的电容器符号表示它的结电容是随着二极管两端的电压变化的。
图（ d ）是热敏二极管符号。
图（ e ）是发光二极管符号，用两个斜向放射的箭头表示它能发光。
图（ f ）是磁敏二极管符号，它能对外加磁场作出反应，常被制成接近开关而用在自动控制方面。
二极管的文字符号用“ V ”，有时为了和三极管区别，也可能用“ VD ”来表示。
三极管。
由于 PNP 型和 NPN 型三极管在使用时对电源的极性要求是不同的，所以在三极管的图形符号中应该能够区别和表示出来。
图形符号的标准规定：只要是PNP 型三极管，不管它是用锗材料的还是用硅材料的，都用图 13 （ a ）来表示。
同样，只要是 NPN 型三极管，不管它是用锗材料还是硅材料的，都用图 13 （ b ）来表示。
图 13 （ c ）是光敏三极管的符号。
图 13 （ d ）表示一个硅 NPN 型磁敏三极管晶闸管、单结晶体管、场效应管的符号晶闸管是晶体闸流管或可控硅整流器的简称，常用的有单向晶闸管、双向晶闸管和光控晶闸管，它们的符号分别为图 14 中的（ a ）（ b ）（ c ）。
晶闸管的文字符号是“ VS ”。
单结晶体管的符号见图 15利用电场控制的半导体器件，称为场效应管，它的符号如图 16 所示，其中（ a ）表示 N 沟道结型场效应管，（ b ）表示 N 沟道增强型绝缘栅场效应管，（ c ）表示 P 沟道耗尽型绝缘栅场效应管。
它们的文字符号也是“ VT ”。
