13.4 实验：用双缝干涉测量光的波长1、教学目标（一）知识与技能1．掌握明条纹（或暗条纹）间距的计算公式及推导过程。
2．观察双缝干涉图样，掌握实验方法。
（二）过程与方法培养动手能力和分析处理“故障”的能力。
（三）情感、态度与价值观体会用宏观量测量微观量的方法，进行物理方法的教育。
2、教学重点（1）.光的干涉条件的理解（2）.干涉条纹间距的测量与计算3、教学难点（1）.光的干涉条件的理解（2）.干涉条纹间距的测量与计算4、教学过程：1）课堂导入在双缝干涉现象中，明暗条纹出现的位置有何规律？那么条纹间距与波长之间有没有关系呢？下面我们就来推导一下。
2）重点讲解1．产生干涉的条件：两列光的频率相同、相位相同、振动方向相同。
本实验中是靠“一分为二”的方法获得两个相干光源的。
2．干涉图样(1)若用单色光作光源，则干涉条纹是等间距的明暗相间的条纹。
(2)若用白光作光源，则干涉条纹是彩色条纹，且中间条纹是白色的。
3．实验结论：证明光是一种波。
4．屏上某处出现亮、暗条纹的条件实验装置如图所示，双缝S1、S2之间的距离为d，双缝到屏的距离为l，屏上的一点P到双缝的距离分别为r1和r2，路程差Δr＝r2－r1。
(1)若满足路程差为波长的整数倍，即Δr＝kλ(其中k＝0,1,2,3，…)，则出现亮条纹。
(2)若满足路程差为半波长的奇数倍，即Δr＝(2k－1)λ2(其中k＝0,1,2,3，…)，则出现暗条纹。
5．相邻亮条纹(暗条纹)间的距离Δx与波长λ的关系：Δx＝ldλ，其中l为双缝到屏的距离，d为双缝之间的距离。
6.操作指要（1）．双缝干涉仪是比较精密的实验仪器，不要随便拆分遮光筒、测量头等元件。
（2）．滤光片、单缝、双缝、目镜等会粘附灰尘，只能用擦镜纸轻轻擦拭，不要用其他物品擦拭或口吹气除尘。
（3）．注意调节光源、滤光片、单缝、双缝的中心均在遮光筒的中心轴线上，并使单缝、双缝平行且竖直。
（4）．光源使用线状长丝灯泡，调节时使之与单缝平行且靠近。

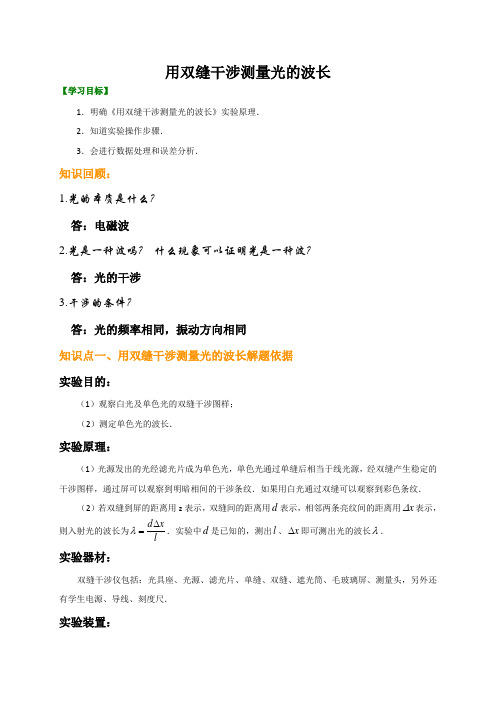

用双缝干涉测量光的波长【学习目标】1．明确《用双缝干涉测量光的波长》实验原理．2．知道实验操作步骤．3．会进行数据处理和误差分析．知识回顾：1.光的本质是什么？答：电磁波2.光是一种波吗？什么现象可以证明光是一种波？答：光的干涉3.干涉的条件？答：光的频率相同，振动方向相同知识点一、用双缝干涉测量光的波长解题依据实验目的：（1）观察白光及单色光的双缝干涉图样；（2）测定单色光的波长．实验原理：（1）光源发出的光经滤光片成为单色光，单色光通过单缝后相当于线光源，经双缝产生稳定的干涉图样，通过屏可以观察到明暗相间的干涉条纹．如果用白光通过双缝可以观察到彩色条纹．（2）若双缝到屏的距离用z表示，双缝间的距离用d表示，相邻两条亮纹间的距离用x∆表示，则入射光的波长为d xlλ∆=．实验中d是已知的，测出l、x∆即可测出光的波长λ．实验器材：双缝干涉仪包括：光具座、光源、滤光片、单缝、双缝、遮光筒、毛玻璃屏、测量头，另外还有学生电源、导线、刻度尺．实验装置：如图所示，将直径约10 cm 、长约l m 的遮光筒平放在光具座上，筒的一端有双缝，另一端装上毛玻璃做光屏，其上有刻度，先取下双缝，打开光源，调节光源高度，使它发出的一束光恰沿遮光筒的轴线照亮光屏，然后放好单缝和双缝，两屏相距5 cm 10 cm ～，使缝互相平行，且位于轴线上，这时可看到彩色干涉条纹，若在单缝屏和光源之间放置一块滤光片，则可观察到单色干涉条纹．实验步骤：（1）调节双缝干涉仪，观察光的双缝干涉现象；（2）用单色光入射得到干涉条纹，测出n 条亮纹的距离a ，得相邻条纹的距离(1)x a n ∆=／－；（3）利用已知的双缝间距d ，用刻度尺测出双缝到屏的距离l ，根据公式/d x l λ=∆计算出波长；（4）换用不同颜色的滤光片，观察干涉条纹间的距离有什么变化，并求出相应的波长． 要点诠释：①某种颜色的滤光片只能让这种颜色的光通过，其他颜色的光不能通过． ②条纹间距用测量头测出．③单缝与双缝闻的距离在5 cm 10 cm ～．注意事项（1）调节双缝干涉仪时，要注意调节光源的高度，使它发出的一束光能够沿着遮光筒的轴线把屏照亮；（2）放置单缝和双缝时，缝要相互平行，中心大致位于遮光筒的轴线上；（3）调节测量头时，应使分划板中心刻线对齐条纹的中心，记下此时手轮上的读数，转动测量头，使分划板中心刻线对齐另一条纹的中心，记下此时手轮上的读数，两次读数之差就表示这两条条纹间的距离；（4）不要直接测x ∆，要测几个条纹的间距计算得x ∆，这样可减小误差；（5）白光的干涉观察到的是彩色条纹，其中白色在中央，红色在最外层．测量条纹间隔的方法：两处相邻明（暗）条纹间的距离x ∆，用测量头测出．测量头由分划板、目镜、手轮等构成，如图甲所示．转动手轮，分划板会左、右移动．测量时，应使分划板中心刻线对齐条纹的中心（如图乙所示），记下此时手轮上的读数1a ，转动手轮，使分划板向一侧移动，当分划板中心刻线对齐另一条相邻的明条纹中心时，记下手轮上的刻度数2a ，两次读数之差就是相邻两条明条纹间的距离．即12||x a a ∆=-．要点诠释：Δx 很小，直接测量时相对误差较大，通常测出n 条明条纹间的距离a ，再推算相邻两条明（暗）条纹间的距离．(1)x a n ∆=／－．洛埃镜干涉实验：1834年，洛埃利用单面镜得到了杨氏干涉的结果．洛埃镜实验的基本装置如图13-3-16所示，S 为单色光源。
实验十四 用双缝干涉测量光的波长 目标要求 1.掌握由Δx ＝l dλ测量光的波长的原理，并会测单色光波长.2.观察单色光的双缝干涉图样，掌握测量头测量条纹间距的方法．实验技能储备1．实验原理单色光通过单缝后，经双缝产生稳定的干涉图样，图样中相邻两条亮(暗)条纹间距Δx 与双缝间距d 、双缝到屏的距离l 、单色光波长λ之间满足λ＝d lΔx . 2．实验步骤(1)观察双缝干涉图样①将光源、遮光筒、毛玻璃依次安放在光具座上，如图所示．②接好光源，打开开关，使灯丝正常发光．③调节各器件的高度和角度，使光源灯丝发出的光能沿遮光筒轴线到达光屏．④安装单缝和双缝，尽量使缝的中点位于遮光筒的轴线上，使单缝与双缝平行，二者间距约为5～10 cm.⑤在单缝和光源间放上滤光片，观察单色光的干涉条纹．(2)测量单色光的波长①安装测量头，调节至可清晰观察到干涉条纹．②使分划板中心刻线对齐某条亮条纹的中心，记下此时手轮上的读数a 1，将该条纹记为第1条亮条纹；转动手轮，使分划板中心刻线移动至第n 条亮条纹的中心，记下此时手轮上的读数a n .③用刻度尺测量双缝与光屏间距离l (d 是已知的)．④改变双缝间的距离d ，双缝到屏的距离l ，重复测量．3．数据分析(1)条纹间距Δx ＝a n －a 1n －1.(2)波长λ＝d l Δx . (3)计算多组数据，求λ的平均值．4．注意事项(1)安装时，注意使光源、透镜、滤光片、单缝、双缝的中心均在遮光筒的中心轴线上，并使单缝、双缝平行且间距适当．(2)光源灯丝最好为线状灯丝，并与单缝平行且靠近．(3)调节的基本依据：照在光屏上的光很弱，主要原因是灯丝与单缝、双缝，测量头与遮光筒不共轴；干涉条纹不清晰，一般原因是单缝与双缝不平行．考点一 教材原型实验例1 如图所示，在“用双缝干涉测量光的波长”实验中：(1)在光具座上放置的光学元件依次为：①光源、②滤光片、③________、④________、⑤遮光筒、⑥光屏(含测量头)．(2)利用图中装置研究双缝干涉现象时，下列说法中正确的是________．A ．将光屏移近双缝，其他条件不变，干涉条纹间距变小B ．将滤光片由蓝色的换成红色的，其他条件不变，干涉条纹间距变大C ．将单缝向双缝移动一小段距离后，其他条件不变，干涉条纹间距变大D ．换一个两缝之间距离更大的双缝，其他条件不变，干涉条纹间距变小E ．去掉滤光片，其他条件不变，干涉现象消失(3)在某次测量中，将测量头的分划板中心刻线与某条亮条纹中心对齐，将该亮条纹记为第1条亮条纹，此时手轮上的示数如图甲所示．然后同方向转动测量头，使分划板中心刻线与第6条亮条纹中心对齐，此时手轮上的示数如图乙所示，则此示数为________ mm ，由此可求得相邻亮条纹的间距Δx 为________ mm.(4)已知双缝间距d 为2.0×10－4 m ，测得双缝到屏的距离l 为0.700 m ，由计算式λ＝__________，求得所测红光波长为________ nm.答案 (1)单缝 双缝 (2)ABD(3)13.870 2.310 (4)Δxd l 660 解析 (1)由题图可知，③为单缝，④为双缝．(2)将光屏移近双缝，l 减小，则由Δx ＝l dλ可知，在其他条件不变时，干涉条纹间距变小，故A 正确；将滤光片由蓝色的换成红色的，则波长λ变大，所以其他条件不变时，干涉条纹间距变大，故B 正确；将单缝向双缝移动一小段距离后，其他条件不变时，干涉条纹间距不变，故C 错误；换一个两缝之间距离更大的双缝，则d 变大，在其他条件不变时，干涉条纹间距变小，故D 正确；去掉滤光片，其他条件不变，会形成彩色干涉条纹，故E 错误．(3)由题图乙可得读数为x 2＝13.5 mm ＋37.0×0.01 mm ＝13.870 mm ，由题图甲可得读数为x 1＝2 mm ＋32.0×0.01 mm ＝2.320 mm ，则相邻亮条纹的间距Δx ＝x 2－x 15＝13.870－2.3205mm ＝2.310 mm.(4)由Δx ＝l d λ可得λ＝d l Δx ，代入数据解得，波长为λ＝2.310×10－3×2.0×10－40.700m ＝6.6×10－7 m ＝660 nm.例2 (2023·浙江省镇海中学模拟)(1)如图所示，小王同学做在“用双缝干涉测量光的波长”实验中发现目镜中干涉条纹与分划板中心刻线始终有一定的角度，下列哪个操作可以使得分划板中心刻线与干涉条纹平行________．A ．仅拨动拨杆B ．仅旋转单缝C ．仅前后移动凸透镜D ．仅旋转毛玻璃处的测量头(2)小王同学将分划板中心刻线与干涉条纹调平行后，将测量头的分划板中心刻线与某条亮条纹中心对齐，将该亮条纹定为第1条亮条纹，此时手轮上的示数如图所示，手轮上的示数是________ mm.答案 (1)D (2)50.15解析 (1)若要使得分划板中心刻线与干涉条纹平行，则仅旋转毛玻璃处的测量头即可，故选D.(2)手轮上的示数是50 mm ＋0.05 mm ×3＝50.15 mm.考点二 探索创新实验例3 洛埃德在1834年提出了一种更简单的观察干涉的装置．如图所示，单色光从单缝S 射出，一部分入射到平面镜后反射到屏上，另一部分直接投射到屏上，在屏上两光束交叠区域里将出现干涉条纹．单缝S 通过平面镜成的像是S ′.(1)通过洛埃德镜在屏上可以观察到明暗相间的干涉条纹，这和双缝干涉实验得到的干涉条纹一致．如果S 被视为其中的一个缝，________相当于另一个“缝”．(2)实验中已知单缝S 到平面镜的垂直距离h ＝0.15 mm ，单缝到光屏的距离D ＝1.2 m ，观测到第3条亮条纹中心到第12条亮条纹中心的间距为22.78 mm ，则该单色光的波长λ＝________ m ．(结果保留1位有效数字)(3)以下哪些操作能够增大光屏上相邻两条亮条纹之间的距离________．A ．将平面镜稍向上移动一些B ．将平面镜稍向右移动一些C ．将光屏稍向右移动一些D ．将光源由红色光改为绿色光答案 (1) S ′ (2)6×10－7 (3)AC解析 (1)通过洛埃德镜在屏上可以观察到明暗相间的干涉条纹，这和双缝干涉实验得到的干涉条纹一致．如果S 被视为其中的一个缝，S ′相当于另一个“缝”．(2)第3条亮条纹中心到第12条亮条纹中心的间距为22.78 mm ，则相邻亮条纹间距为Δx ＝22.78×10－312－3m ≈2.53×10－3 m ，等效双缝间的距离为d ＝2h ＝0.30 mm ＝3.0×10－4 m ，根据双缝干涉条纹间距Δx ＝D d λ，则有λ＝d D Δx ＝3.0×10－4×2.53×10－31.2m ≈6×10－7 m. (3)根据双缝干涉条纹间距Δx ＝D d λ可知，仅增大D 、仅减小d 或仅增大波长λ都能够增大光屏上相邻两条亮条纹之间的距离，所以A、C正确．课时精练1．(2021·浙江6月选考·17(2))如图所示是“用双缝干涉测量光的波长”实验的装置．实验中：(1)观察到较模糊的干涉条纹，要使条纹变得清晰，值得尝试的是________．(单选)A．旋转测量头B．增大单缝与双缝间的距离C．调节拨杆使单缝与双缝平行(2)要增大观察到的条纹间距，正确的做法是________．(单选)A．减小单缝与光源间的距离B．减小单缝与双缝间的距离C．增大透镜与单缝间的距离D．增大双缝与测量头间的距离答案(1)C(2)D解析(1)若粗调后看到的是模糊不清的条纹，则最可能的原因是单缝与双缝不平行，要使条纹变得清晰，可尝试调节拨杆使单缝与双缝平行，故选C.(2)根据Δx＝ldλ，可知要增大条纹间距，可以增大双缝到光屏的距离l或减小双缝的间距d，故选D.2．可发出红、黄、绿三色光的多层警示灯，被广泛应用于数控机床、电子机械自动化生产线等工业领域．某同学想采用如图甲所示的实验装置测定三种色光的波长．(1)打开多层示警灯的绿光灯，将遮光筒对准光源放置．在光源和双缝之间还必须放置一个________(选填“滤光片”或“单缝”)，其目的是保证经双缝得到的两列光是________(选填“相干”或“非相干”)光；(2)已知双缝之间的距离为0.6 mm，双缝到屏的距离为1.5 m，绿光的干涉图样如图乙所示，分划板中心刻线在A 位置时螺旋测微器的读数为1.128 mm ，在B 位置时读数如图丙所示，为________ mm ，则该绿光的波长为________ nm(计算结果保留三位有效数字)；(3)在不改变其他条件的情况下，该同学又进行了几组实验，通过照相底片记录了干涉图样，分别测量了红光、黄光的波长(红光为625 nm 、黄光为570 nm)．图(a)、(b)、(c)是实验中记录下的三种色光的干涉图样，但被不小心弄混了，经判断绿光产生的干涉图样是图________(选填(a)、(b)或(c))．答案 (1)单缝 相干 (2)6.526 540 (3)(c)解析 (1)在光源和双缝之间还必须放置一个单缝，其目的是保证经双缝得到的两列光是相干光．(2)分划板中心刻线在B 位置时读数为6.5 mm ＋2.6×0.01 mm ＝6.526 mm条纹间距为Δx ＝6.526－1.1284mm ＝1.349 5 mm 由Δx ＝l d λ解得该绿光的波长λ＝d l Δx ＝0.6×10－31.5×1.349 5×10－3 m ＝5.398×10－7 m ≈540 nm.(3)由波长关系λ红>λ黄>λ绿，可知在其他条件不变的情况下，干涉图样条纹间距Δx 红>Δx 黄> Δx 绿，所以绿光的条纹间距最小，则绿光产生的干涉图样是题图(c)．3．寒假期间小明利用图甲所示的物品，测量了某型号刀片的厚度．实验过程如下：(1)点燃蜡烛，用蜡烛火焰把玻璃片的一面熏黑；(2)并齐捏紧两片刀片，在玻璃片的熏黑面划出两条平直划痕；(3)如图乙所示，将激光光源和玻璃片固定在桌上，并将作为光屏的白纸固定在距离足够远的墙上．(4)打开激光光源，调整光源的高度并使激光沿水平方向射出，恰好能垂直入射在两划痕上．(5)观察白纸上的干涉条纹如图丙所示．用刻度尺测出a 、b 两点间的距离为________ cm ，则两相邻暗纹中心之间的距离Δy ＝________ cm.(6)测得玻璃片到光屏的距离L ＝3.00 m ，已知该红色激光的波长λ＝700 nm ，利用公式求出双划痕间距d ＝________ mm ，即为刀片厚度(结果保留两位有效数字)．答案 (5)10.50 2.1 (6)0.10解析 (5)用刻度尺测出a 、b 两点间的距离为10.50 cm ，两相邻暗纹中心之间的距离为Δy ＝10.505cm ＝2.1 cm. (6)刀片的厚度为Δy ＝L d λ，解得d ＝0.10 mm.。
