《PLC技术基础与编程实训》期末技能达标考核试卷(二)

大学plc期末考试试题和答案**大学PLC期末考试试题和答案**一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑控制板答案：A2. PLC中，I/O模块的作用是（）。

A. 存储数据B. 执行逻辑运算C. 输入输出信号处理D. 电源管理答案：C3. 以下哪个不是PLC的编程语言（）。

A. 梯形图B. 指令列表C. 功能块图D. 汇编语言答案：D4. PLC的扫描周期主要受哪个因素的影响（）。

A. 程序复杂度B. I/O模块数量C. 电源电压D. 存储器大小答案：A5. PLC中，用于实现定时功能的指令是（）。

A. LDB. ANDC. TOND. OR答案：C6. PLC的输出接口类型中，晶体管输出适用于（）。

A. 交流负载B. 直流负载C. 感性负载D. 容性负载答案：B7. PLC的输入接口类型中，光电耦合器的主要作用是（）。

A. 信号放大B. 信号隔离C. 信号滤波D. 信号转换答案：B8. PLC的存储器中，只读存储器（ROM）通常用于存储（）。

A. 用户程序B. 系统程序C. 临时数据D. 配置参数答案：B9. PLC的通信接口中，RS-232C通常用于（）。

A. 长距离通信B. 短距离通信C. 无线通信D. 局域网通信答案：B10. PLC的故障诊断中，如果输入信号正常但对应的输出没有动作，可能的原因是（）。

A. 输入模块损坏B. 输出模块损坏C. 程序逻辑错误D. 电源模块损坏答案：C二、填空题（每题2分，共20分）1. PLC的英文全称是________，中文全称是________。

答案：Programmable Logic Controller，可编程逻辑控制器2. PLC的三个基本组成部分包括________、________和________。

答案：中央处理单元（CPU）、输入/输出（I/O）模块、存储器3. 在PLC的梯形图中，常开接点用________表示，常闭接点用________表示。

plc期末考试试题和答案答题**PLC期末考试试题和答案**一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑单元D. 可编程逻辑处理器答案：A2. PLC的工作原理是基于（）。

A. 顺序控制B. 并行控制C. 分布式控制D. 网络控制答案：A3. PLC中，I/O模块的作用是（）。

A. 存储数据B. 执行逻辑运算C. 与外部设备进行数据交换D. 显示信息答案：C4. 下列哪个不是PLC的输入设备（）。

A. 按钮B. 传感器C. 显示器D. 继电器答案：C5. PLC的输出模块通常用于控制（）。

A. 传感器B. 显示器C. 执行器D. 数据存储器答案：C6. PLC的扫描周期是指（）。

A. PLC完成一次扫描的时间B. PLC完成一次输入扫描的时间C. PLC完成一次输出扫描的时间D. PLC完成一次程序执行的时间答案：A7. PLC的编程语言中，梯形图属于（）。

A. 顺序功能图B. 功能块图C. 指令列表D. 图形编程语言答案：D8. PLC的存储器中，RAM是（）。

A. 只读存储器B. 随机存取存储器C. 可编程只读存储器D. 可擦写存储器答案：B9. PLC的通信接口中，RS-232C是（）。

A. 串行通信接口B. 并行通信接口C. 以太网通信接口D. 无线通信接口答案：A10. PLC的故障诊断中，LED指示灯通常用于指示（）。

A. 电源状态B. 程序运行状态C. 输入/输出状态D. 通信状态答案：A二、填空题（每题2分，共20分）1. PLC的三个主要组成部分是_______、_______和_______。

答案：中央处理单元（CPU）、输入/输出（I/O）模块、存储器2. PLC的输入/输出模块通常包括_______、_______和_______。

答案：数字输入模块、数字输出模块、模拟输入/输出模块3. PLC的编程软件通常提供_______、_______和_______等编程语言。

试题(二 )答案一、填空题（每空 1 分，共 30 分）1.交流接触器主要由触头系统、电磁系统、和灭弧系统组成。

为了减小铁心的振动和噪音，在铁心上加入短路环。

2.欠电流继电器在正常工作电流流过线圈时，衔铁是吸合状态，而当流过线圈的电流小于整定电流时衔铁释放。

3.三相闸刀开关垂直安装时，电源端应在上方，负载端应在下方。

4.复合按钮的复位顺序为：常开按钮先断开，常闭按钮后闭合。

5.根据工作电压的高低，电器分为低压电器和高压电器。

6.频敏变阻器的等效阻抗随频率的减小而减小。

7.PLC 的工作方式为周期循环扫描，其工作过程分为输入采样、程序执行和输出刷新三个阶段。

8.数据寄存器 D 存放 16 位二进制的数据，其中最高位为符号位，当最高位为1时为负数，为 0时为正数。

9.FP系列 PLC的输入和输出继电器采用十六进制编号，其它内部继电器为十六进制编号。

10.速度继电器常用以接受转速信号，当电动机的转子转速上升到 120 r/min 以上时触头动作；下降到100 r/min 以下时触点复位。

11.在 FP 系列 PLC中， EV是经过值寄存器。

12.FP系列 PLC在功能指令中， R900 为自诊断错误标志， R9007 为操作标志， R9013 为初始闭合继电器。

二、画图题（每题10 分，共 20 分）1.画出下列继电器的图形符号：A．断电延时打开常闭触点； B．通电延时打开常开触点； C．复合按钮；D．热继电器常闭触点。

2．画出一台电动机正反转控制电路图，要求有必要的保护环节(包括主回路和控制回路)。

三、根据梯形图写出指令表（10 分）(a)(b)（a)指令表：(b)指令表：四、根据梯形图分析程序，完成下列要求：(10 分）1．写出程序指令表，并分析程序功能指令表试题（四）答案一、填空（每空0.5 分，共 30 分）1、低压电器是指工作电压在 _直流 1500V__ 或 _交流 1200V__ 以下的各种电器。

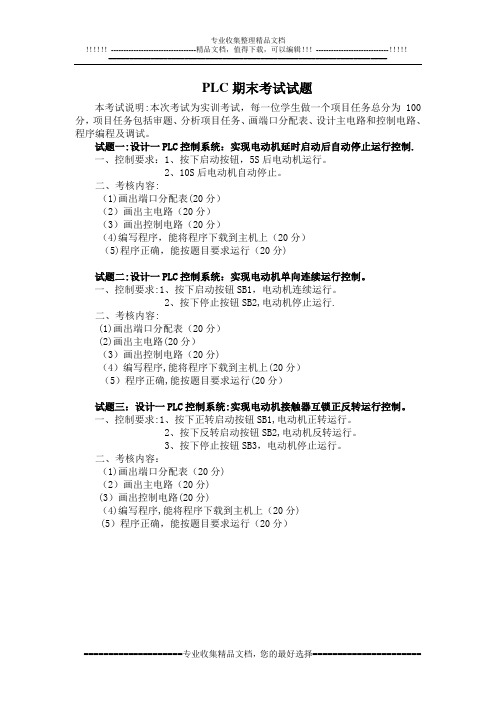

PLC期末考试试题本考试说明:本次考试为实训考试，每一位学生做一个项目任务总分为100分，项目任务包括审题、分析项目任务、画端口分配表、设计主电路和控制电路、程序编程及调试。

试题一:设计一PLC控制系统：实现电动机延时启动后自动停止运行控制.一、控制要求：1、按下启动按钮，5S后电动机运行。

2、10S后电动机自动停止。

二、考核内容:（1)画出端口分配表(20分）（2）画出主电路（20分）（3）画出控制电路（20分）（4)编写程序，能将程序下载到主机上（20分）（5)程序正确，能按题目要求运行（20分)试题二:设计一PLC控制系统：实现电动机单向连续运行控制。

一、控制要求:1、按下启动按钮SB1，电动机连续运行。

2、按下停止按钮SB2,电动机停止运行.二、考核内容:(1)画出端口分配表（20分）(2)画出主电路(20分）（3）画出控制电路（20分)（4）编写程序,能将程序下载到主机上(20分）（5）程序正确,能按题目要求运行(20分）试题三：设计一PLC控制系统:实现电动机接触器互锁正反转运行控制。

一、控制要求:1、按下正转启动按钮SB1,电动机正转运行。

2、按下反转启动按钮SB2,电动机反转运行。

3、按下停止按钮SB3，电动机停止运行。

二、考核内容：（1)画出端口分配表（20分)（2）画出主电路（20分)(3）画出控制电路(20分)（4)编写程序,能将程序下载到主机上（20分)(5）程序正确，能按题目要求运行（20分）试题四：设计一PLC控制系统：实现循环彩灯依次亮控制.一、控制要求：1、按下启动按钮SB1，HL1、HL2、HL3、HL4依次亮。

亮暗间隔为10秒,依次循环。

2、按下停止按钮SB2，四个灯全部熄灭.如不按停止按钮SB2三个周期自动熄灭。

二、考核内容:（1)画出端口分配表（20分）（2）画出主电路（20分）(3）画出控制电路（20分）（4）编写程序，能将程序下载到主机上（20分）（5)程序正确,能按题目要求运行（20分）试题五：设计一PLC控制系统：实现循环彩灯依次闪控制。

plc期末第二版考试试题和答案**PLC期末第二版考试试题和答案**一、选择题（每题3分，共30分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. 下列哪个不是PLC的基本组成部件？（）A. 中央处理单元（CPU）B. 存储器C. 输入/输出模块D. 显示器答案：D3. PLC的扫描周期主要受哪个部件的影响？（）A. 输入/输出模块B. CPUC. 存储器D. 电源答案：B4. PLC的编程语言不包括以下哪种？（）A. 梯形图B. 指令列表C. 结构化文本D. 机器码答案：D5. PLC的输入/输出模块中，DI代表（）。

A. 模拟输入B. 数字输入C. 模拟输出D. 数字输出答案：B6. PLC中，用于存储用户程序的存储器是（）。

A. RAMB. ROMC. EPROMD. EEPROM答案：D7. PLC的输出模块中，DO代表（）。

A. 模拟输入B. 数字输入C. 模拟输出D. 数字输出答案：D8. PLC的扫描周期中，哪个阶段是用于执行用户程序的？（）A. 输入采样阶段B. 用户程序执行阶段C. 输出刷新阶段D. 等待阶段答案：B9. PLC的编程软件通常不包括以下哪种功能？（）A. 程序编辑B. 程序下载C. 程序上传D. 硬件故障诊断答案：C10. PLC的通信接口不包括以下哪种？（）A. RS-232B. RS-485C. USBD. VGA答案：D二、填空题（每题2分，共20分）1. PLC的扫描周期包括输入采样阶段、________和输出刷新阶段。

答案：用户程序执行阶段2. PLC的CPU是整个控制系统的________。

答案：控制中心3. PLC的存储器分为________和非易失性存储器。

答案：易失性存储器4. PLC的输入/输出模块可以是________或________。

答案：数字式/模拟式5. PLC的编程语言中，________是一种图形化的编程语言。

plc基础期末试题及答案一、选择题1. PLC的英文全称是什么？A. Process Level ControlB. Programmable Logic ControllerC. Product Line Controller答案：B2. PLC的作用是什么？A. 控制生产过程中的机械设备B. 收集和处理设备的运行数据C. 对产品进行分拣和包装答案：A3. PLC的基本组成部分是什么？A. 电源模块、输入模块、输出模块、CPU模块B. 中央处理器、内存、硬盘、显卡C. 传感器、执行器、通信模块、控制器答案：A4. PLC程序通常使用什么编程语言编写？A. C++B. JavaC. Ladder Logic答案：C5. PLC的输入和输出信号通常使用什么方式进行连接？A. 并行连接B. 串行连接C. 数字信号连接答案：A二、填空题1. 请简述PLC的工作原理。

答案：PLC通过输入模块采集外部信号，通过CPU模块处理这些信号，再通过输出模块控制机械设备，实现自动化控制。

2. PLC程序的编写语言包括_______和________。

答案：Ladder Logic和其他高级语言（如C++、Structured Text等）。

3. PLC的输入模块通常用于_________信号的采集。

答案：数字和模拟。

4. PLC的输出模块通常用于控制_________。

答案：执行器（如电机、气缸等）。

5. PLC系统中常用的通信方式有________和________。

答案：以太网和串口。

三、简答题1. 请简述PLC与传统继电器控制系统的区别。

答案：PLC相比传统继电器控制系统，具有编程灵活、可扩展性强、故障排除方便等优势。

PLC可以通过编写程序来控制复杂的逻辑关系和运算，而传统继电器控制系统则需要依靠继电器之间的电气连线来实现逻辑关系和运算。

此外，PLC还具有可编程性强，可以实现多种功能。

2. 请解释PLC的周期扫描过程。

plc期末实训考试试题和答案**PLC期末实训考试试题和答案**一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC中，用于存储程序的存储器是（）。

A. RAMB. ROMC. EPROMD. EEPROM答案：B3. PLC的扫描周期主要受（）影响。

A. 程序复杂度B. 硬件性能C. 输入/输出数量D. 以上都是答案：D4. 在PLC中，用于实现顺序控制的编程方法是（）。

A. 梯形图B. 功能块图C. 顺序功能图D. 结构化文本答案：C5. PLC中，用于表示常闭触点的符号是（）。

A. 常开触点B. 常闭触点C. 线圈D. 定时器答案：B6. PLC的输入/输出接口中，DI代表（）。

A. 离散输入B. 离散输出C. 模拟输入D. 模拟输出答案：A7. PLC中，用于实现计时功能的编程元件是（）。

A. 计数器B. 定时器C. 累加器D. 寄存器答案：B8. PLC中，用于实现数据存储和处理的编程元件是（）。

A. 累加器B. 寄存器C. 定时器D. 计数器答案：B9. PLC的程序下载到PLC中后，需要进行（）操作才能使程序生效。

A. 编译B. 烧录C. 编译并烧录D. 上传答案：B10. PLC中，用于实现数据比较的指令是（）。

A. 等于（EQ）B. 不等于（NE）C. 大于（GT）D. 以上都是答案：D二、多项选择题（每题3分，共15分）1. PLC的特点包括（）。

A. 可靠性高B. 编程方便C. 易于扩展D. 价格低廉答案：A, B, C2. PLC的输入设备包括（）。

A. 按钮B. 传感器C. 继电器D. 显示器答案：A, B3. PLC的输出设备包括（）。

A. 接触器B. 指示灯C. 电磁阀D. 显示器答案：A, B, C4. PLC的编程语言包括（）。

A. 梯形图B. 功能块图C. 结构化文本D. 顺序功能图答案：A, B, C, D5. PLC的应用领域包括（）。

plc期末试题及答案### PLC期末试题及答案#### 一、选择题（每题2分，共20分）1. PLC的全称是：A. Programmable Logic ControllerB. Personal Learning CenterC. Public Library of ChinaD. Personal Learning Center答案：A2. 下列哪个不是PLC的基本组成部件？A. CPUB. I/O模块C. 显示器D. 电源模块答案：C3. PLC的扫描周期包括以下哪些步骤？A. 输入采样B. 程序执行C. 输出刷新D. 所有选项答案：D4. PLC的编程语言不包括：A. 梯形图B. 指令列表C. 汇编语言D. 功能块图答案：C5. 以下哪个是PLC的输入设备？A. 按钮B. 继电器C. 传感器D. 所有选项答案：D#### 二、简答题（每题10分，共30分）1. 简述PLC的工作原理。

答：PLC的工作原理基于循环扫描机制。

首先，PLC对输入设备的状态进行采样，然后将这些状态与程序逻辑进行比较，执行相应的控制逻辑，最后将结果输出到相应的设备上。

这个过程不断重复，确保控制系统的实时性和稳定性。

2. PLC在工业自动化中有哪些应用？答：PLC在工业自动化中的应用非常广泛，包括但不限于机械手控制、生产线自动化、物料搬运系统、过程控制等。

PLC能够根据预设的程序自动控制机器设备，提高生产效率和安全性。

3. 描述PLC的三种基本编程语言及其特点。

答：PLC的三种基本编程语言包括梯形图、指令列表和功能块图。

梯形图以图形化的方式表示逻辑控制，易于理解和编程；指令列表使用文本形式，适合复杂逻辑的编程；功能块图则以功能模块的形式组织程序，便于程序的重用和维护。

#### 三、计算题（每题25分，共50分）1. 假设一个PLC系统需要控制一个简单的电机启动和停止。

请编写一个简单的梯形图逻辑，并说明其工作原理。

答：梯形图逻辑如下所示：```[启动按钮] ——( )—> [电机启动][停止按钮] ——( )—> [电机停止]```工作原理：当启动按钮被按下时，电机启动；当停止按钮被按下时，电机停止。

plc期末编程试题及答案在PLC课程学习的最后阶段，为了检验学生们对于PLC编程的理解和掌握程度，教师通常会布置期末编程试题。

本篇文章将为大家提供一些常见的PLC期末编程试题以及对应的答案，帮助读者更好地准备和应对这些试题。

1. 试题一题目描述：编写一个PLC程序，控制一个自动灯光系统的运行。

当环境光线强度低于一定阈值时，通过输出信号控制灯光打开。

当环境光线强度高于一定阈值时，通过输出信号控制灯光关闭。

答案示例：```LD 环境光线强度 // 检测环境光线强度CMP 环境光线强度阈值, LT // 如果环境光线强度小于阈值OUT 灯光输出, ON // 打开灯光JMP 结束 // 跳转到程序结束LT:OUT 灯光输出, OFF // 关闭灯光结束:```2. 试题二题目描述：编写一个PLC程序，控制一个自动输送系统。

系统由两个输送带组成，输入带和输出带。

当传感器检测到输入带有物料传入时，通过输出信号控制输出带开始运行，将物料传送到下一个工位。

当传感器检测到物料离开输入带时，通过输出信号停止输出带的运行。

答案示例：```LD 输入带传感器 // 检测输入带传感器信号CMP 输入带有物料, EQ // 如果输入带有物料OUT 输出带运行信号, ON // 输出带开始运行JMP 结束 // 跳转到程序结束EQ:OUT 输出带运行信号, OFF // 输出带停止运行结束:```3. 试题三题目描述：编写一个PLC程序，实现一个温度控制系统。

当温度传感器检测到环境温度低于设定温度时，通过输出信号控制加热器启动。

当温度传感器检测到环境温度高于设定温度时，通过输出信号控制加热器停止。

答案示例：```LD 环境温度传感器 // 检测环境温度传感器信号CMP 环境温度, LT // 如果环境温度小于设定温度OUT 加热器启动信号, ON // 启动加热器JMP 结束 // 跳转到程序结束LT:OUT 加热器启动信号, OFF // 停止加热器结束:```通过以上三个例题，我们可以看到编写PLC程序的基本框架和逻辑。

plc期末考试和答案# PLC期末考试和答案## 一、选择题1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路**答案：A**2. PLC的工作原理基于（）。

A. 顺序控制B. 循环扫描C. 事件驱动D. 并行处理**答案：B**3. 下列哪个不是PLC的输入/输出模块（）。

A. 模拟输入模块B. 模拟输出模块C. 通信模块D. 电源模块**答案：D**4. PLC中的“扫描周期”是指（）。

A. PLC从开始到结束一个扫描周期的时间B. PLC从输入到输出一个扫描周期的时间C. PLC从开始到结束一个程序执行周期的时间D. PLC从输入到输出一个程序执行周期的时间**答案：C**5. PLC中用于存储程序的存储器是（）。

A. RAMB. EPROMC. EEPROMD. ROM**答案：C**## 二、填空题1. PLC的编程语言包括梯形图、_______、布尔代数和_______。

**答案：顺序功能图、功能块图**2. PLC的三个基本组成部分是_______、_______和_______。

**答案：中央处理单元（CPU）、输入/输出模块、存储器**3. PLC的输入/输出模块中，DI代表_______输入，DO代表_______输出。

**答案：数字、数字**4. PLC的扫描周期包括_______扫描和_______扫描。

**答案：用户程序、系统**5. PLC的通信接口可以支持多种协议，如_______、_______和Modbus等。

**答案：Profibus、EtherNet/IP**## 三、简答题1. 简述PLC的工作原理。

**答案：**PLC的工作原理基于循环扫描，每次扫描包括输入采样、程序执行和输出刷新三个阶段。

在输入采样阶段，PLC读取所有输入设备的状态；在程序执行阶段，PLC根据输入状态和程序逻辑计算输出状态；在输出刷新阶段，PLC更新所有输出设备的状态。
