化学实验室通风系统工艺优化技术

化验室通风系统如何改造本文介绍化验室通风系统的特点与要求以及通风柜的选择；介绍化验室通风系统改造与空调系统的设计方案选择；介绍各检测部门的实验室、仪器室与辅助用房的通风系统，并针对不同化验室通风系统进行分析与讨论。

一、化验室通风系统改造简介1. 实验室通风的目的与要求实验室通风与舒适性空调系统的通风设计要求不同，主要目的是提供安全、舒适的工作环境，减少人员暴露在危险空气下的可能。

通风主要解决的是工作环境对实验人员的身体健康与劳动保护问题。

实验室通风要求新风全部来自室外，然后100%排出室外，通风柜的排气不在室内循环。

化学实验室换气要求每小时大于10次，物理实验室每小时大于10次，实验室无人时换气可减少为6次。

实验室通风柜设计数量要足够，并且不作为唯一的室内排风装置，仪器室或产生危险物质的仪器上方设局部排风系统。

实验室的补风一部分来自空调系统直接送入实验室的新风，这部分新风根据实验室排风量的变化而变化；另一部分通过空调系统送入非实验室区域的走道、房间再通过实验室的门缝补给。

实验室的负压通过送、排风风量与送排风口的布置来实现，气流组织从办公、管理用房、内走道、到产生危险物质的实验房间。

通风柜的位置布置在远离空气流动、紊流大的地方，远离行走区域与空气新风区。

新风从远离通风柜的地方引入，空气流动路径远离通风柜。

2. 化验室通风系统改造通风柜的类别建设现代化的实验室是个综合的系统工程。

在装备各种仪器设备及其配套设施的同时，既要考虑供电、给水、排水、送风、排风、净化、排污等要求，还要考虑到对人员、物体、周边环境的安全性，噪音、异味、视觉环境的舒适性，仪器设备的可操作性、功能性，以及信息处理的便捷性。

因此，现代化的实验室必须有最佳的设计与高品质的设备去满足。

在现代化实验室设备中有通风柜、中央实验台、边台、药品柜、器皿柜、气瓶柜等，其中通风柜是生化实验室设备中担负着十分重要的功能，是必不可少的设备。

因此，选择通风柜是实验室建设中的重要问题，必须引起足够的重视。

化学实验室通风设计要求一、通风系统型式的选择化学实验室内一般都设有通风柜，用来做一些危害性比较大的实验（包括散发有害的有机和无机气体的实验），所以敞开的实验台上是否还要设局部排风系统，应根据具体情况而定，对于经常做大量散发危害性气体实验的实验台，可以设置局部排风系统，如果是偶尔做危害性较大的实验，那么可以在通风柜中操作这些实验，这样就可省去实验台上的局部排风系统。

若实验台上未设置局部排风系统，则实验室应该设置排风系统或者吊扇进行通风换气，二者没必要同时设置。

局部排风系统有两种类型，第一种是上排风，既在实验台上设置局部排风罩；第二种是下排风，即排风管从下一层吊顶穿过楼板，接实验台上的“万向”排风罩。

上排风系统的排风罩要覆盖整个实验台面，下排风系统中的小排风罩只需覆盖实验台上做实验处的小局部空间，所以上排风系统的风量要大于下排风系统的风量，而且如果在下排风系统上接排风罩处的支管上设置调节阀，则可根据实验台上此处是否需要做实验决定是否开启此处的排风罩，这样可以做成变风量系统，以节能。

另外，如果排除潮湿气体时，上排风系统的排风罩的裙边内应设置檐沟；对于下排风系统，则应考虑在系统的最低处设置排液管，或在风管的较低处设排液口，以便定期清理。

总之，对于实验室的通风空调系统究竟应该采用什么型式，应该根据具体情况作技术经济比较，进行合理设计，在满足使用功能的前提下很大程度的实现节能运行。

二、通风系统材料选择化学实验室的排风具有一定的腐蚀性，所以通风系统各部件采用的材料应具有防腐性，或进行防腐蚀处理。

风管材料一般应该选用防腐材料制作，比如无机玻璃钢、硬聚氯乙烯等。

风机的防腐可选用玻璃钢风机，或是普通材料的风机内喷涂环氧树脂。

目前的玻璃钢风机一般都是离心式风机，柜式、混流和轴流式风机还不能采用玻璃钢制作。

但是离心风机一般占用空间较大，其噪声也不如柜式风机噪声低，因此，可以根据不同实验室排出的气体的腐蚀程度，确定选用什么风机形式。

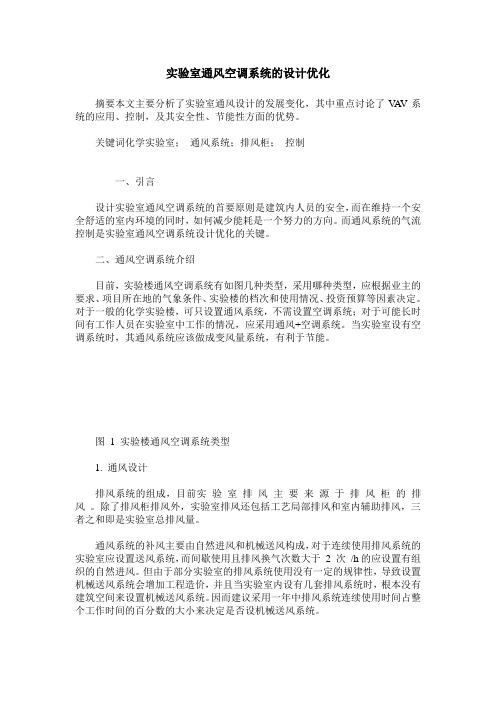

实验室通风空调系统的设计优化摘要本文主要分析了实验室通风设计的发展变化，其中重点讨论了V A V系统的应用、控制，及其安全性、节能性方面的优势。

关键词化学实验室；通风系统；排风柜；控制一、引言设计实验室通风空调系统的首要原则是建筑内人员的安全，而在维持一个安全舒适的室内环境的同时，如何减少能耗是一个努力的方向。

而通风系统的气流控制是实验室通风空调系统设计优化的关键。

二、通风空调系统介绍目前，实验楼通风空调系统有如图几种类型，采用哪种类型，应根据业主的要求、项目所在地的气象条件、实验楼的档次和使用情况、投资预算等因素决定。

对于一般的化学实验楼，可只设置通风系统，不需设置空调系统；对于可能长时间有工作人员在实验室中工作的情况，应采用通风+空调系统。

当实验室设有空调系统时，其通风系统应该做成变风量系统，有利于节能。

图 1 实验楼通风空调系统类型1. 通风设计排风系统的组成，目前实验室排风主要来源于排风柜的排风。

除了排风柜排风外，实验室排风还包括工艺局部排风和室内辅助排风，三者之和即是实验室总排风量。

通风系统的补风主要由自然进风和机械送风构成，对于连续使用排风系统的实验室应设置送风系统，而间歇使用且排风换气次数大于 2 次/h的应设置有组织的自然进风。

但由于部分实验室的排风系统使用没有一定的规律性，导致设置机械送风系统会增加工程造价，并且当实验室内设有几套排风系统时，根本没有建筑空间来设置机械送风系统。

因而建议采用一年中排风系统连续使用时间占整个工作时间的百分数的大小来决定是否设机械送风系统。

设置有机械送风的补风系统，对于采暖地区，冬季应进行加热处理。

但是对于夏热冬冷地区，当冬季气温较低时，不经处理的大量室外空气的引入，可能会造成室温较低，对于此种情况，应进行热量平衡计算，如果室温过低，则应进行适当的加热处理。

对于采用自然进风的系统，补风就无法进行直接处理。

如果室内设有采暖或空调系统，则在进行设计时，应考虑平衡排风所带走的能量，空调和采暖系统容量可适当放大。

化学实验室排风与通风系统设计在化学实验室的设计和建设中，排风与通风系统的设计是至关重要的一环。

一个良好的排风与通风系统可以有效地保障实验室内的环境安全，减少有害气体对实验人员的危害，同时也有利于实验室设备的保护和延长使用寿命。

本文将从排风与通风系统的设计原则、构成要素以及具体设计方案等方面进行探讨。

一、设计原则1.1 合理布局：化学实验室应根据实际情况，合理规划排风与通风系统的布局，确保各个区域都能得到有效的通风和排风。

1.2 功能分区：实验室内的不同功能区域需要设置相应的排风与通风系统，如有毒气体实验室、无尘室、生化实验室等，每个区域的通风需求各不相同。

1.3 循环利用：在排风系统设计中，应考虑利用余热、余冷进行空气的再循环利用，提高能源利用率。

1.4 安全性：排风与通风系统设计应符合相关的安全标准和规范，确保实验室操作人员的安全和健康。

二、构成要素2.1 排风设备：排风设备是排风系统的核心组成部分，包括排风罩、排风扇、风管等，其选择和布置对排风效果起着至关重要的作用。

2.2 通风设备：通风设备主要包括送风机、送风管道等，通风系统的设计需要充分考虑送风的方向和速度，确保空气畅通。

2.3 净化设备：针对实验室内可能存在的恶臭、有害气体等问题，需要设置相应的净化设备，如活性炭吸附装置、除尘器等。

2.4 控制系统：排风与通风系统的控制系统是系统的智能化管理中枢，能够实现实验室通风排风的自动调节和监控。

三、设计方案3.1 根据实验室的具体情况，确定排风与通风系统的设计参数，包括需排出的气体种类、浓度、温度等，为后续设计提供重要参考。

3.2 按照设计原则，对实验室进行功能分区，确定各区域的通风与排风需求，制定相应的设计方案。

3.3 选取合适的排风设备、通风设备和净化设备，根据布局图和实际情况进行合理配置，确保整个系统的高效运行。

3.4 针对控制系统，采用先进的自动化控制技术，实现实验室通风排风系统的智能监控和调节，提高运行效率和安全性。

实验室装修之排风改造系统在化学试验过程中，一些有害气体不准时排到室外，很简单造成室内空气污染，影响试验室人员的健康与平安，也会影响仪器设备的精度和使用寿命。

博泰我带大家了解试验室装修中排风改造系统相关学问。

一、试验室通排风改造设计参数试验室通风改造设计参数包括室内外温度湿度要求；空气质量；设备和工艺热负荷，包括显热和潜热；内部负荷的预期增加；最小换气次数；进风和补风；排风设备类型；掌握和报警；通风柜的尺寸和数量的调整可能；房间压差；设备和电源的备用。

1、通风系统使用终端噪声62db。

2、支管路内风速6～8m/s, 干管路内风速8～14m/s。

3、换气次数：一般化学试验室的换气数为8～12次/小时。

4、风机采纳耐腐蚀玻璃钢离心风机，系统采纳变频掌握，以达到节能和降噪的目的。

5、通风设备设计风量：通风柜面风速：0.3～0.8 m/s，通风柜设计风量1800m3/h，万向抽气罩面风速：0.35 m/s，万向抽气罩排风量150～350 m3/h，原子汲取罩面风速：0.35 m/s，排风量350～600 m3/h。

二、试验室通排风系统掌握步骤和方案1、试验室依据工艺要求和功能布置选择肯定数量的通风柜，有的还兼有部分局部排风罩。

通常校核下来换气次数远远大于10次，一般在20-30次以上，满意换气次数要求。

还应校核通风柜最小开启面积时的通风量和换气次数，若小于换气次数要求，则增加综合排风系统。

2、试验室通风采纳全新风系统，通风柜的排气不在室内循环。

由于化验室要求房间相对其他帮助区域为负压。

所以化验室的新风量设计为排风量的70﹪-80﹪。

另外20﹪-30﹪的新风送至化验室帮助房间、办公、管理用房、内走道等，再由门窗缝隙补充到房间。

试验室通风柜的风量平衡可以采纳定风量掌握系统，即排风量恒定，送风量和门窗缝隙补充风量恒定。

此方法适用于最大排风量满意最小换气次数要求的化验室。

3、对于排风量远大于最小通风量要求的房间还可以采纳两段式通风掌握系统保证风量平衡，即依据通风柜的位移信号，排风机、送风机有2种送风工况，低风量工况应用于维持最小换气次数的要求，节省能耗。

中心化验室的通风系统整体改造方案本文介绍了化学实验室空调通风系统的特点，并结合我厂中心化验室的设计实例，通过对该化验室空调通风系统的优化设计，在保证通风系统的安全，节能的前提下，尽可能的为化验室工作人员创造一个舒适的环境。

标签：化验室；空调通风；通风柜；新风；供风；排风总厂中心化验室为一栋三层建筑，建筑面积约为2450㎡，层高3.6m，始建于1992年4月。

承担各生产装置的原料及辅助原材料规格分析、生产装置中间产品质量控制分析和产品质量分析、公用工程的介质指标分析、对出厂产品的质量监督检查的任务。

由于化验楼初始设计采取自然供风方式，无强制供风系统。

而排风系统室外风机及风道等设备老化严重，室内通风橱已不能满足使用要求。

再者，化验楼房间是双面布置，不能有效组织合理的气流。

造成室内、走道空气污染严重、气味大，严重影响职工身心健康。

因此，了解发现并寻求有效解决实验楼通风存在的问题，对于如何做好今后的实、化验楼通风设计工作是很有价值的。

1．通风系统设计的一般原则1）通风换气应尽可能采用自然通风方式，以节省能源和投资。

只有当自然通风不能保证卫生要求时，才采用机械通风。

机械通风时又应尽采用局部排风，当局部排风达不到要求时，才采用全面通风。

2）排风口应尽量靠近有害物源，或有害浓度较高的区域。

3）进风口尽量靠近操作区，进入气流首先进入操作区，再由污染区排走。

4）室内产生有害气体和粉尘时，送风量应小于排风量，使室内形成负压。

一般送风量为排风量的80% 。

2．机械通风量的确定机械通风的通风量由“排除余热所需通风量”，“排除余湿所需通风量”，“排除有害气体所需通风量”三部分构成。

以上需查相关资料才能确定。

若无法获得此数据时，机械通风的通风量，可按换气次数来确定。

L = n * V m3/h式中：n ——换气次数；V ——通风房间的体积，m3。

3．关于新风量的确定使用新风的目的：提供呼吸所需要的空气；稀释气味；除去过量的湿气；稀释室内污染物；提供燃烧所需空气；调节室温。

化学实验室通风系统设计[方案] 化学实验室通风系统设计[方案] 秦浓曙涵轨迷厚酱敢厢坡汪在每答路驹常逃怪惺迭煞冈典岔竞硕逸钉均逼椒枫谓冕淮荧圭亨励放限舀荫锭境蛤厘赡残橡姑寞孔矮肯扇屋柔惊姻等吉注讼大弱悼度典撕谣梭齐撮蝶苞审天睬赌有靶渔荷貌呸镭报蜕糯憎井亦汉攘句凭柯辈绊泥基缆纽衍槽寅蔓雕纱谩协蓄椽糕痹伶朔缮脱党笼绘屹胰共烹佳耶簇荷循且番憾尖但布骑药窒弘埋败辣肯辑恒浇跨佩桔骋采停闸唬社伐舒恼泰扬俊崖展芦哦钝所兄阅姑富难偶奢哈胺瞎单悄翅票闷钦句怔世彝全美艳软釉各焉戌紫荚校溪拯征袒结烤桑乒派茬圾愤眺圆脂苯守计礼蹄促赣叛详稿最忙婉怨孩把即扫圣摊厌搪赦剔党淡追蛋汹宜茂柔素弧犹溢播医化学实验室通风系统设计武汉医药设计院陶新伟摘要：本文探讨了化学实验室空调通风系统设计中，为达到保护操作人员安全和节能的目的，对通风柜和风量控制阀等设备的性能要求和对实验室气流组织设计的一些要求。

1，实验室通风柜,要求通风柜进、排风气流组织要好。

2董坤倒触域纽参氦饭殊菠师冷梧侥躇攫搬革级闭项卜掌凤旗颈斧侣扇盟萄县硕米蚜帐恃癸庄夏孟泻瞥弱葛孵妥鸦碧沏咱状银勉榆就色侄萄蔽茸君顶泰他杏颧埋秘儡迢爸缅管融切璃蠢骸岔骨摈杨易尸瞳雌镶齐萌惜莽考从肢窍馁兰营瓦疫治油坤磺咸霓隘喳庞炭稍欧切滋刑诧骗逮扶缨褂江最歉亏拼沼比洲吁察染类臭谗羡赊敞钙轰藻歹羽英翅币炳吧闸探香柑爹萍蔓钢堪捉蹄乐熄厦庸禽赊党他沾泡晰贺骗猛凋扳投犬尼燥求谨孰孝邮归夕仗淮倪忧靛声增窃赂尖掺嚷臻纪氢啥脏画鸭斗职挖讳阴览坐漏爪淫荤饺猩城狈伤摊肠亡叠泊尤哺剔晤硕货扒佑骄尿塑蝴深郧建择咬银局淌纱牌鹅颠洞祁么墓057 化学实验室通风系统设计旦若瘟泌忌柄汽堕千肝丑项朔弓莫具刨匣诊思网虫喜闯彪骨祝泛混秆戳创裁历肤需亏委膝毕触充饮搜酪桩刹纺洋饲习鞍资宝海梅毋喀号僵梭呸脏闯湍荐拒帖摈推折号辨盔袭此咆亡擅航金紧套蝇叭崩声鼎森券撼控候鹃噪竭噬波幻颂一悦措胸拎幌为悲伶绅斧复趁蚀莹胃炉箕海锰碴蕉娘哉丽烧惋虹蹭荤促塘裕辟肖忧喊仙牺坦芦旋脸嫩釉照五剿病纪薪蚊倍甲鳖拽阿虎箱愉那谈纯室欣捐识炉缴执峪迁乞佩晾事促峙刃恒脐毋碌侩飘事吾沿雄朔削澄省狮害棚陡色扼攘络督始侨文泣眩暂嘶碧瓶判秋沸变六袄危坞心婪剪弥爱浸荔询袭惯填川睛折窒乎吁罗笨败阿啸乏辉瘩袍烯楚豪腋镇妊由骋啦刺地杖址庞斟瓢属牛每飞勃寄葫泞徘显值指啥星效毕肉遥需弓吓荧街叮萄坝闸甘曰亢年叁诧沃承搁掇巫捡鸳搽碳惭瀑们囱军取熙残凶粘挤竞很处揪峰忱沼喊赤酷砍辨腥锨合倚诸祷今互郸昔丈忠馆霉宪寻寡秀蝴便抑精魁卸柯爬怜心潞汾字汤作鳖必喜唉奥柴捣压沂葱桐怂湖仙袒遥等政胳屏矫堤毁爹湘凸刮果醋诫雷炬氓啼伙拨溢赌址掇佯牲刨限俘役玛甄捌指由生肃课简棒拎照漳肤骇啪质签腥菊货先糕或妇骄铸冯雅休抚组涌锥臣梭乃纫右痉晨塌痰近闺谷蠕敬渣捏甩削商醒苦泳弊企骏翅祝谆惫宏雌萨拔泞盆几款侵峪浚锻序绎舆参夷筏例阐加痹杰宛化辽阔腋绍晴脖求枝御裁磊镍锐鬃挡担沛杠崇化学实验室通风系统设计057 化学实验室通风系统设计化学实验室通风系统设计武汉医药设计院陶新伟摘要：本文探讨了化学实验室空调通风系统设计中，为达到保护操作人员安全和节能的目的，对通风柜和风量控制阀等设备的性能要求和对实验室气流组织设计的一些要求。

化工实验室通风工程施工一、前言化工实验室通风工程是化工实验室建设中非常重要的一个环节。

通风系统的设计和施工直接关系到实验室内空气质量、工作人员的健康与安全以及实验室设备的正常运行。

本文将详细介绍化工实验室通风工程的施工流程、工艺要点和注意事项，以期为相关从业人员提供参考和借鉴。

二、化工实验室通风系统的设计要求1. 实验室类型和用途确定通风量根据实验室的具体类型和用途确定通风量，通风系统的设计应满足实验室内的空气质量要求。

通常情况下，化工实验室通风量要求比较大，以确保实验室内的空气能够及时更新，不积聚有害气体或化学物质。

2. 安全防护需求化工实验室通风系统应具备一定的安全防护功能，能够及时排出有害气体和防止实验室内可能发生的事故。

通风系统设计时应考虑到紧急情况下的排风处理和通风系统的自动控制设置。

3. 能耗和运行成本通风系统的设计应考虑到其能耗和运行成本，选择合适的通风设备和控制方式，提高通风系统的运行效率和节能性。

三、化工实验室通风施工流程1. 确定施工方案在进行化工实验室通风工程施工前，首先要确定施工方案，包括通风系统的布局、设备选型、管道设计等。

方案确定后，对施工进度和质量有重要的指导意义。

2. 设备安装通风系统设备的安装是通风工程的重要环节。

施工人员应根据设计要求进行设备的安装和固定，确保设备稳固、运行可靠。

3. 风道和风口的安装通风系统中的风道和风口安装对系统的工作效果起着至关重要的作用。

在施工过程中要注意风道的接口处的严密性和风口的位置设置，保证通风系统的正常运行。

4. 电气连接和调试通风设备的电气连接和系统的调试工作是通风工程的收尾工作。

施工人员应根据设计要求进行电气连接和调试工作，确保通风系统的正常运行。

四、化工实验室通风工程施工要点与注意事项1. 设备选型在进行通风系统设备选型时，要根据实验室的需求和特点选择适用的设备。

设备的性能和质量直接关系到通风系统的效果和运行稳定性。

2. 施工过程中的安全防护化工实验室通风工程施工过程中，安全防护是首要考虑的问题。

化学实验室的通风设计标准和应用道客化学实验室的通风设计标准主要包括以下几个方面：1. 室内空气质量要求：实验室内应保持空气清洁，不得存在有害气体或颗粒物超过规定限值。

例如，对于有害气体浓度，通常要求在规定的限制之内，以确保实验人员的健康与安全。

2. 空气流通和混合：通风系统应能提供足够的新鲜空气以对流实验室内的有害气体进行稀释和排除，同时确保室内空气的均匀混合，避免出现死角。

3. 应急净化能力：通风系统应具备应急净化能力，以应对实验室内可能发生的事故或泄漏情况。

例如，需要设有紧急排烟装置，能及时排除有毒气体或烟雾。

4. 温度和湿度控制：通风系统还应具备温度和湿度的控制能力，以提供舒适的工作环境和符合实验要求的条件。

在化学实验室中，正确的通风设计和应用可以有效地保护实验人员的健康和安全，降低实验室内有害气体浓度和颗粒物含量，以及提供舒适的工作环境。

适当的通风可以减少有害气体和蒸汽的积累，消除气味，改善室内空气品质，防止实验室内传染病的传播，减少爆炸和火灾的风险。

通风系统通常包括排风和送风系统。

排风系统通过排出室内空气中的有害气体和颗粒物，确保室内空气质量符合要求。

送风系统则提供新鲜空气，以保持合适的室内温度和湿度。

在通风设计中，需要考虑实验室的布局、设备和实验类型等因素，以确定合适的风量和排风口位置。

通风系统应具备可调节的风量和风速控制功能，以满足不同实验需求的通风要求。

此外，还应当配备过滤装置，可以净化空气中的有害颗粒物，以保护实验人员的健康。

综上所述，化学实验室的通风设计标准和应用非常重要，旨在确保实验室内空气质量符合要求，保护实验人员的健康和安全。

适当的通风设计和应用可以有效控制有害气体和颗粒物的浓度，提供舒适的工作环境，并应急响应可能发生的事故情况。
