ICS备案号：Q/CSG 中国南方电网有限责任公司企业标准电动汽车充电站及充电桩验收规范Code for acceptance of construction of EV charging stationsand charging points中国南方电网有限责任公司发布目次前言 (II)1 范围.............................................................................................................................................................. - 1 -2 规范性引用文件.......................................................................................................................................... - 1 -3 名词术语...................................................................................................................................................... - 2 -4 总则.............................................................................................................................................................. - 3 -5 充电站验收.................................................................................................................................................. - 3 - 5.1验收内容及要求........................................................................................................................................ - 3 - 5.2验收合格标准............................................................................................................................................ - 4 - 5.3验收文档资料............................................................................................................................................ - 4 - 6充电桩验收................................................................................................................................................... - 5 - 6.1 验收内容及要求....................................................................................................................................... - 5 - 6.2 验收合格标准........................................................................................................................................... - 5 - 6.3 验收文档资料........................................................................................................................................... - 5 - 附录A 充电站（桩）验收流程（规范性附录） ........................................................................................ - 7 - 附录B 充电机验收大纲（规范性附录） .................................................................................................... - 8 - 附录C 充电站监控系统验收大纲（规范性附录） .................................................................................. - 10 - 附录D 充电站系统整体性能验收大纲（规范性附录） .......................................................................... - 15 - D.1 通信测试................................................................................................................................................ - 15 - D.2 变配电设备的可靠性测试 .................................................................................................................... - 17 - D.3 充电站对配电网的谐波影响测试 ........................................................................................................ - 18 - D.4 用户界面及程序入口............................................................................................................................ - 18 -前言为贯彻落实国家节能环保，促进电动汽车推广应用，延伸供电服务价值链，指导和规范南方电网电动汽车配套充电设施建设，特制定本规范。
充电桩施工合同验收标准一、概述充电桩施工合同验收标准是根据国家相关法律法规、标准和合同约定，对充电桩施工质量、安全、进度、投资等方面进行综合评价的一系列规定。
本标准适用于各类充电桩施工项目的验收，包括交流充电桩、直流快速充电桩、群桩等。
二、验收条件1. 充电桩施工项目应按照国家相关法律法规、标准和合同要求完成，施工过程中应严格遵守安全生产、质量管理等规定。
2. 充电桩施工项目应经过施工单位自检、监理单位审核，并提交自检报告、监理报告等相关资料。
3. 充电桩施工项目应满足合同约定的技术性能、质量标准、安全要求、环保要求等。
4. 充电桩施工项目应经过相关部门的审批、验收，取得相关手续和证书。
三、验收内容1. 充电桩设备及材料验收：检查充电桩设备及材料的品牌、型号、规格、数量等是否符合合同要求，设备及材料应具有国家认证的合格证书和检测报告。
2. 充电桩施工质量验收：检查充电桩的安装位置、垂直度、接地电阻、绝缘电阻、防护等级等是否符合设计和规范要求。
3. 充电桩安全验收：检查充电桩的防雷、防盗、防火、防爆等安全措施是否到位，安全警示标志是否清晰可见。
4. 充电桩性能验收：检查充电桩的充电输出电压、电流、功率、充电速度等性能指标是否符合合同要求。
5. 充电桩智能化验收：检查充电桩的通信接口、数据采集、远程监控等功能是否正常，系统软件是否更新至最新版本。
6. 充电桩验收文件验收：检查充电桩验收资料、施工记录、试验报告、调试报告等相关文件是否齐全、符合要求。
四、验收程序1. 施工单位向业主提交充电桩施工项目验收申请，并提供相关资料。
2. 业主组织验收组，对充电桩施工项目进行现场验收。
3. 验收组对充电桩施工项目进行评分，并提出整改意见。
4. 施工单位根据验收组的整改意见进行整改，并提交整改报告。
5. 验收组对整改后的充电桩施工项目进行复验，直至满足验收标准。
6. 业主出具充电桩施工项目验收合格证书，支付合同尾款。
可编辑修改精选全文完整版电动汽车充电设施建设技术标准1 总则1.0.1 为适应XXX市国民经济和社会发展规划的要求，推广电动汽车使用，规范电动汽车充电设施建设，制定本标准。
1.0.2 本标准适用于XXX市新建、改建、扩建的民用建筑电动汽车充电设施配套建设的设计、施工及验收。
1.0.3 本标准不适用于低速电动汽车、电动摩托车、电动自行车以及电动三轮车等车辆的充电设施建设。
1.0.4 电动汽车充电设施的建设应符合下列规定：1 与XXX市总体规划和城镇规划相协调；2 符合防火安全、用电安全、环境保护、人防工程的要求；3 采用节能、环保、免维护或少维护的新技术、新设备和新材料，促进技术创新。
1.0.5 充电设施建设应满足执行国家相关法律、法规、技术标准要求，并贯彻国民经济和社会发展规划的要求，做到安全可靠、技术先进、经济合理、使用便利、绿色环保。
1.0.6 新建建筑的充电设施应与建筑整体统筹设计。
充电设施宜采用整体建成交付的方式，也可采用预留建设安装条件的方式进行建设。
1.0.7 电动汽车充电设施建设除应符合本标准规定外，尚应符合国家和XXX市现行有关标准的规定。
2 术语2.1 术语2.1.1 充电设施为电动汽车提供电能的相关设施的总称，包括集中或分散布置的充电桩等。
一般包括供配电系统、充电设备、监控管理系统、计量系统以及相应配套设施。
2.1.2 充电设备可与电动汽车动力蓄电池相连接，并为其提供电能的设备，一般包括非车载充电机、交流充电桩等。
2.1.3 非车载充电机安装在电动汽车车体外，能将交流电能变换为直流电能，采用传导方式为电动汽车动力蓄电池充电的专用装置。
2.1.4 交流充电桩采用传导方式为具有车载充电装置的电动汽车提供交流电源的专用供电装置。
2.1.5 供配电系统为充电设备提供电源的电力设备和配电线路组成的系统。
2.1.6 监控系统应用信息技术，对充电设施内设备运行状态和充电设备建设场所环境进行监视、控制和管理的系统。

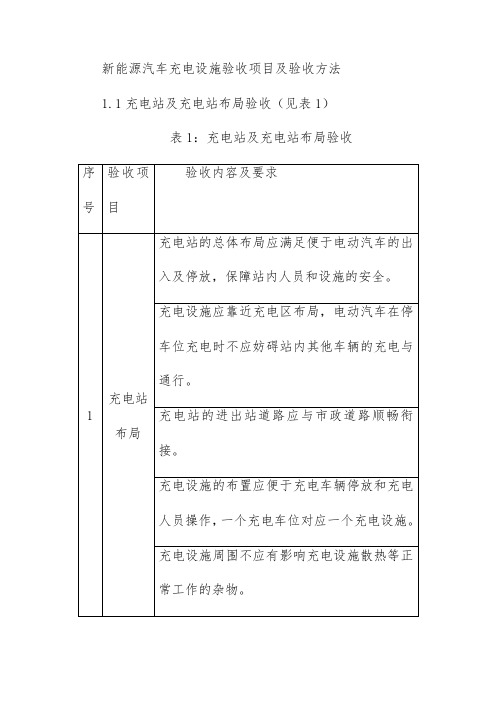

新能源汽车充电设施验收项目及验收方法1.1充电站及充电站布局验收（见表1）表1：充电站及充电站布局验收1.2供电系统验收（见表2）供电系统验收只针对需要新增供电变压器的大中型充电站或桩群，无需增加供电变压器的大中型充电站或桩群需提供有关证明。
表2供电系统验收1.3充电设施验收（见表3）表3充电设施验收1.4监控系统验收（见表4）表4监控系统验收1.5储能系统验收（见表5）表5储能系统验收（如有）1.6文件资料验收对文件资料的完整性、有效性，与实际情况的一致性以及与标准要求的符合性等方面进行审核。
1）、运营企业的营业执照、企业充电设施建设运营发展规划、建设运营备案资质和技术人员资质；2）、充电设施场站的验收申请书、与物业所有权人或物业服务企业签订的明确充电设施所有权的协议（充电站合作协议）；3）、充电设施场站工程概况、项目平面图、施工图、配电箱连接线图、施工设计说明书、施工物料清单；4）、充电设施场站建设工程施工合同、充电设施出厂试验报告、施工日志、工程材料进场验收单、安装记录、竣工调试记录、设备验收单、设备移交单、竣工检验记录、承装（修、试）电力设施许可证、施工材料发票复印件、建设主体质量终身责任制承诺书；5）、制造厂提供的各规格充电设施所覆盖的第三方产品认证证书和型式试验报告（试验报告应有CNAS标志）、产品说明书、装配图、调试大纲、试验方法、试验记录、合格证件及安装图纸等技术文件核查；6）、充电设施出厂试验报告（包括出厂合格证、质量证明书等）；7）、增容配电设施安装、调试、竣工验收等记录；8）、运营监控平台有效性核查（需提供运营监控平台接入证明），监控平台需体现充电桩在线情况、地理位置、数据实时性、可靠性和完整性等信息；9）、企业运营管理制度、安全规范、应急预案处理制度、信息公开制度和服务投诉处理机制等相关运营企业质量保证体系核查。
电动汽车充电桩安装工程施工及验收规范本文档旨在提供电动汽车充电桩安装工程的施工及验收规范，以确保施工过程的质量和充电桩的安全可靠。
以下是相关要求和流程：1. 施工规范1.1 施工准备- 确认安装位置是否符合相关法律法规和规范要求。
- 在施工前进行现场踏勘，并评估安装细节和电源需求。
- 获得必要的许可和批准文件。
1.2 电源及线缆安装- 确保电源稳定可靠，符合国家电力标准。
- 选择合适的线缆，根据充电桩功率要求进行安装。
- 安装过程中，避免损坏线缆，确保连接牢固。
1.3 充电桩安装- 针对具体充电桩型号，按照供应商提供的安装指南进行安装。
- 确保充电桩固定牢固，位置合理，便于用户使用。
- 连接线缆时，遵循正确的接线方法，确保连接牢固可靠。
1.4 安全措施- 安装过程中，确保施工区域的安全环境，防止火灾和电击等事故发生。
- 实施必要的防雷保护和接地措施。
- 设置必要的标志和警示牌，提醒用户注意安全事项。
2. 验收规范2.1 施工验收- 确认施工完工后的充电桩安装符合相关规范要求。
- 检查线缆的接线情况和固定方式是否正确。
- 测试充电桩的基本功能，如充电过程、启停按钮和显示屏等。
2.2 安全验收- 检查充电桩的安全保护装置是否齐全有效。
- 检测接地措施的有效性。
- 测试充电桩的电流和电压稳定性。
2.3 记录和报告- 记录充电桩安装的具体细节，包括供应商信息、安装日期和位置等。
- 编制充电桩的安装报告，详细描述施工情况和验收结果。
- 如有问题或不合格项，及时报告并采取必要的修复措施。
以上是关于电动汽车充电桩安装工程施工及验收的规范要求。
通过遵循这些建议和流程，可以确保充电桩的质量和安全性。
移动互联网+电动汽车充电站及充电桩验收规范本文为word模式，下载后可自由编辑目次前言 (II)1 范围.............................................................................................................................................................. - 1 -2 规范性引用文件.......................................................................................................................................... - 1 -3 名词术语...................................................................................................................................................... - 2 -4 总则.............................................................................................................................................................. - 3 -5 充电站验收.................................................................................................................................................. - 3 - 5.1验收内容及要求........................................................................................................................................ - 3 - 5.2验收合格标准............................................................................................................................................ - 4 - 5.3验收文档资料............................................................................................................................................ - 4 - 6充电桩验收................................................................................................................................................... - 5 - 6.1 验收内容及要求....................................................................................................................................... - 5 - 6.2 验收合格标准........................................................................................................................................... - 5 - 6.3 验收文档资料........................................................................................................................................... - 5 - 附录A 充电站（桩）验收流程（规范性附录） ........................................................................................ - 7 - 附录B 充电机验收大纲（规范性附录） .................................................................................................... - 8 - 附录C 充电站监控系统验收大纲（规范性附录） .................................................................................. - 10 - 附录D 充电站系统整体性能验收大纲（规范性附录） .......................................................................... - 15 - D.1 通信测试................................................................................................................................................ - 15 - D.2 变配电设备的可靠性测试 .................................................................................................................... - 17 - D.3 充电站对配电网的谐波影响测试 ........................................................................................................ - 18 - D.4 用户界面及程序入口............................................................................................................................ - 18 -前言为贯彻落实国家节能环保，促进电动汽车推广应用，延伸供电服务价值链，指导和规范南方电网电动汽车配套充电设施建设，特制定本规范。
充电桩检测强制检定标准充电桩检测强制检定标准是为了确保充电设备的安全性和稳定性，保障电动汽车用户的充电需求，制定的一系列检测标准和要求。
以下是充电桩检测强制检定标准的详细介绍。
一、充电桩相关定义和概念1.充电桩：指用于为电动或混合动力汽车提供充电服务的装置。
2.充电桩运营企业：指申请充电桩必须满足的条件和要求，具备充电桩的建设、运营和维护能力的企业或单位。
3.充电设备证书：指充电桩通过检测后获得的合格证明文件。
二、充电桩检测强制检定标准的适用范围充电桩检测强制检定标准适用于所有充电桩运营企业，包括公共充电桩和私人充电桩，涵盖充电桩的建设、运营和维护全过程。
三、检测内容及要求充电桩的检测内容包括但不限于以下几个方面：1.充电桩外观：检测充电桩外观的完好性、标识的正确性和清晰度等。
2.充电桩安全性：检测充电桩的接地保护、绝缘电阻、漏电保护等是否符合国家标准和安全要求。
3.充电桩充电性能：检测充电桩的充电效率、充电速度、充电接口的匹配性等，确保能够满足用户的充电需求。
4.充电桩通信功能：检测充电桩的通信功能是否正常，包括与后台系统的通信、用户支付系统的通信等。
5.充电桩数据监测功能：检测充电桩的数据监测功能是否正常，包括电量监测、功率监测等，确保数据的准确性和可靠性。
6.充电桩维护和服务：检测充电桩运营企业的维护和服务能力，包括故障处理、客户支持等。
四、检测机构和资质要求充电桩的强制检定应由具备相关资质的第三方检测机构进行，并确保检测机构的独立性和公正性。
五、检测频次和保管期限1.检测频次：公共充电桩的检测频次不得超过一年；私人充电桩的检测频次根据实际情况确定，但不得超过两年。
2.保管期限：充电设备证书的有效期为两年，超过有效期后应重新进行强制检定。
六、检测结果和处理措施1.检测结果：检测机构应向充电桩运营企业出具《充电设备证书》，标明充电桩的检测结果和有效期。
2.处理措施：对于不合格的充电桩，充电桩运营企业应立即停止使用，并进行修理或更换，直至满足国家标准和安全要求。
外观1、充电机的铭牌、合格证、型号规格在现场检查有没有达到要求。
2、外壳有没有采用金属材质制作，壳体坚不坚固，防止与人体接触导致漏电。
3、现场检查柜体有没有整齐安装，框架有没变形，是否稳定牢靠。
4、柜体的漆层有没达到清洁无损的标准。
5、柜体有没牢固地与地面接合。
6、现场检查开启门有没有牢靠地将裸铜线和接地金属连接在一起。
7、现场检查按列安装允许的偏差有没有达到规定要求，柜体与柜体之间的连接牢不牢靠。
8、度量充电机安装垂直倾斜度是否有超过5%。
9、防氧化要求是否达标（铁质外壳的充电机和外露的铁质支架要采取双层防锈方法，金属外壳不是铁质的也要具备有防氧化保护膜或进行防氧化处理）10、防盗要求是否达标（室外的充电机应该装上防盗锁）机屛电器1、现场检查充电机屏电器的名称、型号和运行标志齐不齐全、清不清晰。
2、充电机屏上的每个元器件拆装是否方便。
3、安装充电机屏的发热器件的地方散热是否良好。
4、现场检查熔断器的自动开关整定值有没有达到设计要求，开关操作灵不灵活，噪声和振动是否有异常。
5、现场检查充电机屏上信号显示正不正确。
6、现场检查直流母线排尺寸有没达到设计要求，正负母线标识和相色正不正确，连接牢不牢固，有没有采用阻燃绝缘铜母线。
充电桩验收规范机屏二次回路及端子排1、二次回路是否按图施工，接线正不正确。
2、导线和电气元件连接是否牢固可靠。
3、屏、柜内的导线排除接头，导线芯线是否有损伤。
4、检查线芯标识是否正确、规范，二次回路的编号有没达到标准要求。
5、配线应该要达到整齐、清晰、美观，导线绝缘应该要良好没损伤的标准。
6、检查电流回路以及其它回路导线的截面有没有达到标准要求。
7、可动部位导线的安装符不符合要求。
8、端子排有无损坏，固定牢不牢靠，绝缘是否良好。
9、端子排接线方不方便，端子有无序号。
10、端子排离地高度是否有大于350毫米。
11、交流回路电压超过400V时，端子板是否有足够的绝缘强度。
12、端子和导线截面匹不匹配。
电动汽车充电桩验收规范
1.1 验收内容及要求
验收的技术要求参见《电动汽车交流充电桩技术规范》（Q/CSG 11511.4-2010）。
1.2 验收合格标准
满足以下要求时，可认为验收合格：
(a)系统文件及资料齐全。
(b)所有软、硬件设备型号、数量、配置均符合项目合同
技术协议的要求。
(c)验收结果必须满足验收大纲要求、项目技术文件和本
规范要求。
(d)无缺陷项目，偏差项目总数不得超过2%。
1.3 验收文档资料
6.3.1验收申请文件,内容包括：
(a)制造厂提供的产品说明书、试验记录、合格证件以及
装配图等技术文件。
(b)相关设备的工厂验收报告，要求验收合格。
(c)安装记录。
(d)现场安装调试报告。
(e)自检报告。
(f)施工、调试、监理单位的资质及人员资质材料。
(g)验收申请报告。
6.3.2验收技术文件,内容包括：
(a)技术联络会纪要。
(b)设计变更书（系统设计有变动的情况下有效，设计单
位提交）。
6.3.3验收阶段项目建设文件,内容为项目阶段性工作报告。
6.3.4验收报告文件,内容包括：
(a)验收结论。
(b)验收报告（含测试大纲）。
(c)验收差异汇总报告（同时作为验收遗留问题备忘录；
制造单位应对每一项差异提出解决方法和预计解决时间，限期处理完成）。
(d)现场设备验收及文件资料现场核查报告（附现场设备
验收清单和文件资料清单）。
验收测试统计及分析报告。
移动互联网+电动汽车充电站及充电桩验收规范目次前言 (II)1 范围...................................................................................................................... - 1 -2 规范性引用文件....................................................................................................... - 1 -3 名词术语................................................................................................................ - 2 -4 总则...................................................................................................................... - 3 -5 充电站验收............................................................................................................. - 3 - 5.1验收内容及要求..................................................................................................... - 3 - 5.2验收合格标准........................................................................................................ - 4 - 5.3验收文档资料........................................................................................................ - 4 - 6充电桩验收 ............................................................................................................. - 5 - 6.1 验收内容及要求.................................................................................................... - 5 - 6.2 验收合格标准....................................................................................................... - 5 - 6.3 验收文档资料....................................................................................................... - 5 - 附录A 充电站（桩）验收流程（规范性附录） ................................................................. - 7 - 附录B 充电机验收大纲（规范性附录） .......................................................................... - 8 - 附录C 充电站监控系统验收大纲（规范性附录） ............................................................ - 10 - 附录D 充电站系统整体性能验收大纲（规范性附录）...................................................... - 15 - D.1 通信测试 .......................................................................................................... - 15 - D.2 变配电设备的可靠性测试 ..................................................................................... - 17 - D.3 充电站对配电网的谐波影响测试............................................................................ - 18 - D.4 用户界面及程序入口 ........................................................................................... - 18 -前言为贯彻落实国家节能环保，促进电动汽车推广应用，延伸供电服务价值链，指导和规范南方电网电动汽车配套充电设施建设，特制定本规范。
本标准是XXXX电网有限责任公司电动汽车充电技术系列标准之一，该系列技术标准包括以下标准：Q/CSG 11516.1-2010 电动汽车充电设施通用技术要求Q/CSG 11516.2-2010 电动汽车充电站及充电桩设计规范Q/CSG 11516.3-2010 电动汽车非车载充电机技术规范Q/CSG 11516.4-2010 电动汽车交流充电桩技术规范Q/CSG 11516.5-2010 电动汽车非车载充电机充电接口规范Q/CSG 11516.6-2010 电动汽车非车载充电机监控单元与电池管理系统通信协议Q/CSG 11516.7-2010 电动汽车充电站监控系统技术规范Q/CSG 11516.8-2010 电动汽车充电站及充电桩验收规范电动汽车充电站及充电桩验收规范1范围本标准规定了XXXXXXXX有限责任公司电动汽车充电站及充电桩验收应遵循的基本原则。
本标准适用于XXXXXXXX有限责任公司及所属（含代管）各有关单位电动汽车充电站及充电桩新建、扩建和改建工程的验收工作。
2规范性引用文件下列文件中的条款通过本标准的引用而构成本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 50052-2009 供配电系统设计规范GB 50053 10kV及以下变电所设计规范GB 50054 低压配电设计规范GB 50060-2008 3~110kV高压配电装置设计规范GB 50217-2008 电力工程电缆设计规范GB 50229-2006火力发电厂与变电站设计防火规范GB 50016-2006建筑设计防火规范GB 50057-1994建筑物防雷设计规范（2000年版）GB 50034-2004建筑照明设计标准GB 4208-2008外壳防护等级（IP代码）GB3096-2008声环境质量标准GB50260 电力设施抗震设计规范GBJ147电气装置安装工程高压电器施工及验收规范GBJ148 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ149电气装置安装工程母线装置施工及验收规范GB50150-2006电气装置安装工程电气设备交接试验标准GB50168-2006电气装置安装工程电缆线路施工及验收规范GB50169-2006电气装置安装工程接地装置施工及验收规范GB50171电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50254 电气装置安装工程低压电器施工及验收规范GB 50210-2001 建筑装饰装修工程施工质量验收规范GB 50209-2002 建筑地面工程施工质量验收规范GB 50202-2002建筑地基基础工程施工质量验收规范GB 50204-2002混凝土结构工程施工质量验收规范GB 50207-2002 屋面工程质量验收规范GB 50258 1kV及以下配线工程施工及验收规范GB 50259 电气照明装置施工及验收规范DL/T 448-2000电能计量装置技术管理规程DL/T 1053-2007电能质量技术监督规程DL/T 5137-2001电测量及电能计量装置设计技术规程DL/T 621交流电气装置的接地DL 5027电力设备典型消防规程Q/CSG1 0001-2004变电站安健环设施标准CSG /MS 0912-2007电网建设工程安全和环境管理设施规范应用手册Q/CSG 11516.1-2010 电动汽车充电设施通用技术要求Q/CSG 11516.2-2010电动汽车充电站及充电桩设计规范Q/CSG 11516.3-2010电动汽车非车载充电机技术规范Q/CSG 11516.4-2010电动汽车交流充电桩技术规范Q/CSG 11516.5-2010电动汽车非车载充电机充电接口规范Q/CSG 11516.6-2010电动汽车非车载充电机监控单元与电池管理系统通信协议Q/CSG 11516.7-2010电动汽车充电站监控系统技术规范3名词术语3.1验收Acceptance指充电站、充电桩设施在现场安装调试完成后，在投入试运行前进行的验收工作，其目的是检验充电站、充电桩设施整体功能、性能是否满足实际运行的需要。
3.2工厂验收Factory Acceptance指充电站、充电桩有关设备在出厂前进行的测试检验工作，其目的是检验设备的功能和性能在工厂模拟测试环境下是否满足相关技术规范和项目技术合同的具体要求。
3.3差异Difference指验收测试过程中发现的各项功能及性能、相关软硬件设备与合同技术文件或相关技术规范所规定的条款之间存在不相符合的项目，或者新提出的与原合同技术文件或相关技术规范不一致的技术要求。
3.4缺陷Defect指在验收测试中不满足合同技术文件或技术标准规定的基本功能和主要性能指标，且影响系统正常运行和功能使用的问题。
