电梯主参数及轿厢井道机房的型式与尺寸T节选

电梯主参数及轿厢、井道、机房的型式与尺寸（一）1、电梯的类别定义为:一类为运送乘客而设计的电梯二类主要为运送乘客同时亦可运送货物而设计的电梯三类为运送病床而设计的电梯一类、二类电梯与三类电梯的主要区别在于轿厢内的装饰。

住宅楼用电梯与非住宅楼用电梯都是乘客电梯，住宅楼用电梯宜采用二类电梯四类为运送通常有人伴随的货物而设计的电梯五类杂物电梯因液压电梯已制定专门标准本标准取消原标准中液压电梯的相关内容2、电梯的主参数：电梯的主参数是指电梯的额定载重量和额定速度。

电梯的额定载重量：320，400，630，800，1000，1250，1600，2000，2500 kg额定速度：0.63，1.00，1.60，2.50 m/s3、轿厢、井道、机房的型式与尺寸：一类电梯：非住宅楼电梯的轿厢、井道、机房的型式与尺寸见表二类电梯的轿厢、井道、机房的型式与尺寸应从一类和三类电梯的尺寸中选择。

4、轿厢有关规定：在各种类型建筑物中，至少应配置一台能使残疾人乘轮椅进出的电梯，这类用于残疾人的电梯必须满足这种用途要求的各种条件（尺寸控制装置的位置等）并用符号表示。

5、住宅电梯：额定载重量为320kg和400kg的电梯,轿厢只允许运送人.额定载重量为630kg的电梯,轿厢允许运送童车和残疾人员乘坐的轮椅.定载重量为1000kg的电梯,轿厢还能运送家具和手把可拆卸的担架.6、病床电梯：额定载重量为1600kg和2000kg的电梯,轿厢应能满足大部分疗养院和医院的需要.额定载重量为2500kg的电梯,轿厢应能将躺在病床上的人连同医疗救护设备一齐运送.7、井道有关规定：规定的电梯井道水平尺寸是用铅锤测定的最小净空尺寸。

允许偏差值为：当高度小于等于30m的井道：0/+25mm;当高度大于30m小于60m的井道：0/+35mm;当高度大于60m小于90m的井道：0/+50mm。

以上偏差仅适用于对重装置使用刚性金属导轨的电梯。

如果电梯对重装置装有安全钳时，则根据需要，井道的宽度和深度尺寸允许适当增加。

电梯一、电梯的分类根据国家标准电梯主参数及轿厢、井道、机房的型式与尺寸 GB/T 7025,电梯分为六类,见下表1;表1 电梯的分类注：1 本表摘自国家标准电梯主参数及轿厢、井道、机房的型式与尺寸第1部分：Ⅰ、Ⅱ、Ⅲ、 VI类电梯 GB/T ；电梯主参数及轿厢、井道、机房的型式与尺寸第2部分：Ⅳ类电梯 GB/T ；电梯主参数及轿厢、井道、机房的型式与尺寸第3部分：Ⅴ类电梯 GB/T ;该标准等效利用国际标准电梯的安装ISO/DIS 4190;2乘客电梯：有完善的安全设计,只用于运送乘客而设计的电梯;3客货电梯Ⅱ类电梯：轿厢内的装饰有别于客梯,可分别用来乘客和载物;4住宅电梯：轿厢装潢较简单,住宅用电梯宜采用Ⅱ类电梯;5病床电梯：轿厢长且窄,主要用于搭载病床和病人;6观光电梯：井道和轿厢壁至少有同一侧透明,乘客可观看轿厢外景物的电梯;7载货电梯Ⅳ类电梯：有必备的安全装置,主要用于载货;其中,为运送车辆而设计的电梯也称为汽车电梯;8杂物电梯：额定载重量不大于500kg,额定速度不大于1 m/s,服务于规定楼层的固定式升降设备;二、电梯参数电梯的基本参数主要有额定载重量、可乘人数、额定速度、轿厢外廓尺寸和井道型式等;主参数指额定载荷和额定速度;1．额定载重量;电梯设计所规定的轿内最大载荷;乘客电梯、客货电梯、病床电梯通常采用320kg、400kg、600/630kg、750/800kg、1 000/1050kg、1150kg、1275kg、1350kg、1600kg、1800kg、2000kg、2500kg等系列,载货电梯通常采用630kg、1000kg、1600kg、2000kg、2500kg、3000kg、3500kg、4000kg、5000kg等系列,杂物电梯通常采用40kg、100kg、250kg等系列;2额定速度;电梯设计所规定的轿厢速度;标准推荐乘客电梯、客货电梯、为适应大交通流量和频繁使用而特别设计的电梯额定速度为、、、、、、、、、、、;医用电梯采用0.63m/s、1.00m/s、1.60m/s、2.00m/s、2.50 m/s等系列,载货电梯采用0.25m/s、0.40m/s、0.50m/s、0.63m/s、1.00 m/s、1.60m/s、1.75m/s、2.50m/s等系列,杂物电梯采用0.25m/s、0.40m/s 等系列;电梯的选型配置时主要参数的确定应根据建筑物的实际情况综合考虑,具体的电梯配置方案应由业主、建筑师、电梯工程师协商确定;三、电梯的土建布置方法一电梯的位置布置原则l电梯一般要设置在进入大楼的人容易看到且离出入口近的地方;电梯应尽可能的集中在一个区域设置,以便乘客在同一个地方候梯,从而达到乘客对电梯的均匀化分布；电梯的位置布置应与大楼的结构布置相协调;2以电梯为主要垂直交通的每幢建筑物或每个服务区,乘客电梯不应少于两台七至十一层住宅可设一台,以备高峰客流或轮流检修的需要;两台宜并排布置,以利群控及故障时互救;3电梯在并列布置时不应超过4台,这是因为电梯的停层时间一般不超过8秒,乘客可能来不及进入电梯;4当建筑物的出人口为两层或以上时如地下有停车场、地铁口、商店等,可用自动扶梯连接出入口层之间的交通,使始发站集中在一层,从而提高运输效率；5对服务站和运行速度一致的电梯,应采用并联和群控管理；6对于主要需要局部运行的电梯的建筑物,为提高电梯运输能力,宜选择局部实效高的电梯而非一味考虑高额定速度；7对于公司专用的办公楼,相邻的楼层之间的交通可考虑不用电梯,电梯的停站数可考虑隔层停,既缩短了电梯往返运行的时间,也提高了输运能力,同时又节省了设备费用;8对于高层或超高层建筑,电梯一般集中布置在大楼中央,采用分层区或分层段的方法;候梯厅要避开大楼主通路,设在凹进部位以免影响主通路的人员流动;若电梯分区设置,可按15层一个区域,且在不停层的井道每隔11m设置不小于350×1800的井道安全门;建筑面积巨大,且工作、生活人数很多的超高层建筑,为提高运输效率,可配置双层轿厢电梯;9医院的乘客电梯和病床电梯应分开布置,有助于保持医疗通道畅通,提高输送效率;10电梯的井道和机房应远离需要安静的房间,如居室、病房、客房、阅览室等,避免噪声干扰,必要时考虑采用采取消声、隔声及减振措施;二电梯数量的确定电梯台数,需根据建筑物的用途和内部人员流量来计算,用最少的投资来满足合理的垂直运输要求;有的按每100人需要的电梯台数来计算,有的按建筑物的人均面积来计算,科学的方法是进行交通计算;电梯是建筑物的垂直交通工具,其选型配置的优劣关系到整个建筑的合理利用,特别是对高层现代化建筑;优良的选型配置意味着乘客和货物在大楼内快捷、便利、安全地流通,意味着增加建筑面积的利用率、节省设备和能源而降低成本;因此在建筑设计阶段,建筑师、电梯工程师和业主就应紧密配合选配合理的电梯;电梯数量的确定,需要根据建筑物的用途、规模、高度、客货流量等作电梯交通分析,方案设计阶段可参照表2;表2 几种建筑类型电梯数量选用估计值注：1表中客梯规格按载重1000~1350kg计算,额定15~20人;2办公楼或宾馆电梯运行速度一般为：6～15层为～2.5 m/s；15～25层为～2.5 m/s;3表列电梯数量仅供方案设计时快速参考,技术设计中还需进一步研究;4 在各类建筑中,至少应配置1～2台能使轮椅使用者进出的无障碍电梯;大规模、超高层建筑复杂的电梯系统,要准确、合理、经济地确定电梯的数量、载重容量与速度;首先要算出全部电梯梯所要服务的楼内总人数,选定电梯的三项服务质量标准：乘梯高峰期某一限定时间内电梯所需服务的最大运客量,乘客候梯时间或电梯的平均间隔时间;乘客从唤梯起至到达其目的地的全行程时间;当然,这些标准,都因国家、地区和不同的建筑性质有差异;需要在设计建筑方案时,将大厦的用途、层数、各层面积等详细资料,预先提供给电梯厂商,请电梯工程师作交通运输分析,求出所需电梯系统各种参数,从经济与服务质量方面合理选择电梯系统,周密筹划建筑布局;电梯交通流量分析步骤为：了解建筑性质、情况,估算电梯使用人数---确定电梯数量---确定电梯服务方式---确定电梯载重量---确定电梯速度----计算平均运行间隔----计算5分钟输送能力----是否符合标准---完成建筑物的电梯配置方案1了解建筑性质、情况,估算电梯使用人数;电梯使用人数=建筑物总使用人数×运行高峰时段比例系数;其中建筑物总使用人数参见表3,运行高峰时段比例系数参见表4;表3 各种建筑物总使用人数估算注：用以估算人数的面积为实际使用净面积建筑面积×实际使用率;办公楼有效使用面积可按×办公楼总建筑面积估算;表4 运行高峰时段比例系数注：运行高峰时段比例系数随建筑物的业态及使用情况而不同,所取数值为经验值;2确定电梯的数量住宅楼：50户/台；出租办公楼：2800～3400平方米/台；公司专用办公楼：2000～2600平方米/台；宾馆：100个房间/台;3确定电梯的服务方式电梯的操纵控制方式有集选控制,并联控制,群控;目前,单梯一般采用微机集选控制,2-3台电梯采用并联,更多电梯时采用群控;在电梯的操纵控制方面,一些标准的或可选的功能配置在特定的场合下有利用于提高电梯的输效率;可咨询电梯专业厂家;4确定电梯载重量在乘客电梯的设计时,往往是通过额定载重量来确定轿厢容量和轿厢有效面积;最大的乘客人数应按额定载重量kg除以75kg/人计算结果向下圆整到最近的整数,详见表5;最大的乘客人数也可以按轿厢最小有效面积确定,详见表6;在设计时要严格按照国家标准设定电梯的载重量;一般来说,速度越高的电梯,要求选择的载重量越大;原则上速度设计在2～2.5米/秒之间的电梯,载重量宜≥1000kg;速度设计≥3米/秒的电梯,载重量宜≥1350kg;一般情况下,星级酒店和甲级办公楼的设计大多选用载重量≥1350kg的电梯,以便提高电梯的运载能力,提升建筑物的档次;表5 不同电梯载重量对应的最大乘客数量表6 最大乘客数量对应的轿厢最小有效面积注：乘客人数超过20人时,每增加1人,增加0.115m25确定电梯的速度一般情况下,设定15层以上的大楼电梯从基站直驶到最高服务层站所需的时间,最理想的应控制在30秒内,根据目前我国的情况,建议该时间宜控制在45秒内;电梯速度选择的基准尺度;10层以下1.5m/s；10-20层-2 ms；20-30层-3ms；30-40层4m/s；40-50层5m/s；50-60层6m/s;6确定乘客候梯时间在实际计算时,由于各电梯制造商提供的电梯在基本参数设计时都略有差异,当然该差异都是在国家标准允许范围内,例如开关门时间国家标准是在某个范围内,所以,由不同制造商提供的载重量和速度等参数想同的电梯,计算的平均运行间隔略有不同;经过测试,乘客心理能够承受的候梯时间随着建筑物性质也有不同,表7列出各种建筑物可行的平均运行间隔指标,可供参考;表 7 各种建筑物电梯平均运行间隔指标7计算5分钟输送能力有关电梯输送能力的计算是以建筑物内人流高峰期的情况进行计算的;在人流高峰期,如果电梯完全能够满足实际使用,即在大楼运输最恶劣的情况下能够满足实际使用的需要,那么大楼的电梯配置符合要求;针对不同大楼的不同性质,产生高峰期的原因不同,时间也各不相同,应分别制定不同的标准;表8中列出各种建筑物的5分钟输送能力指标,可供参考;表8 各种建筑物电梯5分钟输送能力指标8如果不符合标准,可调整电梯的数量、服务方式、载重量、速度等参数,直到符合标准,即完成建筑物的电梯配置方案;三电梯的土建结构要求1、电梯井道与机房详图重点表达的部位电梯与建筑物的联系主要涉及机房、井道、底坑、层门入口、导轨固定等的设置方式和连接方法,电梯大样图应表示导轨埋件、厅门牛腿、厅门门套、机房工字钢或钢筋混凝土梁和顶部检修吊钩等;层数指示灯及上下按钮留洞位置及大小,应准确符合电梯生产厂家要求,留在门顶或井道壁上;由于电梯不同规格型号、不同生产厂家的尺寸要求各不相同,因此,电梯井道与机房的土建图应按专业电梯生产厂家提供的同类型的标准图纸,并结合建筑物电梯井道的不同结构如砌体结构、混凝土结构、混合结构或钢结构等绘制;最好能先确定采用的电梯厂家,避免土建条件不能满足电梯安装的要求;电梯井道与机房详图重点表达的部位见表9 表9电梯井道与机房详图重点表达的部位电梯井道与机房的设计应能满足电梯制造与安装安全规范 GB7588-2003提出电梯土建技术要求;。

1．《特种设备安全监察条例》规定，电梯使用单位应当在电梯安全检验合格有效期届满前向特种设备检验检测机构提出定期检验要求。

(C)A. 10天B. 20天C. 1个月D. 15天2．根据《特种设备安全监察条例》中的有关规定，特种设备检验机构接到电梯使用单位的定期检验要求后，应当按照的要求及时进行检验。

（A）A. 电梯检验安全技术规范B. 电梯产品标准C. GB7588－2003等有关电梯的国家标准D. 电梯产品说明书3. 自动扶梯的电气安全电路的导线，其名义截面积。

（B）A. 不应小于1mm2B. 不应小于0.75mm2C. 应大于0.75mm2D. 应大于等于1mm24．电梯轿顶护栏的扶手外缘和井道中的任何部件之间的水平距离不应。

（D）A. 大于0.1mB.小于0.12mC. 小于一个人的手臂长度D. 小于0.1m5．GB 7588—2003《电梯制造与安装安全规范》规定，当轿厢完全压在它的缓冲器上时，对重导轨长度应提供不小于的进一步制导行程。

（D）A. 1.0+0.035v²B. 0.035v²C. 0.3+0.035v ²D. 0.1+0.035v²6．根据GB7588—2003《电梯制造与安装安全规范》中的有关规定，如果补偿绳的公称直径为13mm，则张紧轮的节圆直径最小应为 mm。

（B）A. 520B. 390C. 260D. 1307．下列关于蜗轮蜗杆传动特点的描述中，不正确的是。

（C）A. 传动平稳B. 传动比大C. 效率高D. 运行噪声低8．GB 7588—2003《电梯制造与安装安全规范》规定：如果底坑深度大于 m，且建筑物的布置允许，应设置进底坑的门。

（C）A. 2.0B. 2.20C. 2.50D. 1.809．GB7588—2003《电梯制造与安装安全规范》规定，每个层门地坎下的井道壁应形成一个与层门地坎直接连接的垂直表面，它的高度不应小于。

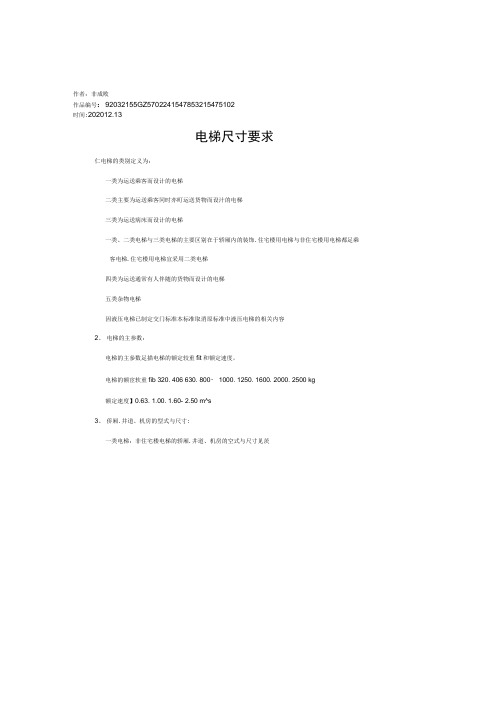

作者：非成败作品编号：92032155GZ5702241547853215475102时间:202012.13电梯尺寸要求仁电梯的类别定义为：一类为运送乘客而设计的电梯二类主要为运送乘客同时亦町运送货物而设汁的电梯三类为运送病床而设计的电梯一类、二类电梯与三类电梯的主要区别在于轿厢内的装饰.住宅楼用电梯与非住宅楼用电梯都足乘客电梯.住宅楼用电梯宜采用二类电梯四类为运送通常有人伴随的货物而设计的电梯五类杂物电梯因液压电梯已制定交门标准本标准取消原标准中液压电梯的相关内容2、电梯的主参数：电梯的主參数足描电梯的额定较重fit和额定速度，电梯的额宦软重fib 320. 406 630. 800・ 1000. 1250. 1600. 2000. 2500 kg额定速度】0.63. 1.00. 1.60- 2.50 m^s3、侨厢.井道、机房的型式与尺寸:一类电梯：非住宅楼电梯的轿厢.井道、机房的空式与尺寸见茨1）400U・Z）拿怖:碍S） Jt fcr为矗小尺寸也•女际处寸炖犹生Ml*为离，住少紳于8・4）世血煨麾和直废舲欢菊人寸必拓转合＜»7Mg—W96屮&7胎圾宜- 住宅楼电梯的轿厢.井道、机房的型式与尺寸见茨i w**.回! 口Un r »nr»c«fe.«r - inP3 MUM —-x<«* 2««eT^OOCG■ a »・・*«r ・■回口 □曰•w-.K ・ aa =：g I M- ««' seco:"0 ALV>5 "g ------------------------------o三类电梯:辆床电梯的轿厢、井道.机房的型式与尺寸见表K9W0 □• “■•zaajai a«tai. • ••・• • d^・・・1＞CMOOmm2）底城探度P 息度IW丈乐尺寸必须符合锯758&-199S屮5. 73）用何T力梟小尺寸（C•实珏尺巧烦矗煤札官画画'至少籌千8・二类电梯的侨厢、井道.机房的型式与尺寸应从一类和三类电梯的尺、］•中选择。

常用电梯尺寸————————————————————————————————作者：————————————————————————————————日期：电梯尺寸要求1、电梯的类别定义为:一类为运送乘客而设计的电梯二类主要为运送乘客同时亦可运送货物而设计的电梯三类为运送病床而设计的电梯一类、二类电梯与三类电梯的主要区别在于轿厢内的装饰。

住宅楼用电梯与非住宅楼用电梯都是乘客电梯，住宅楼用电梯宜采用二类电梯四类为运送通常有人伴随的货物而设计的电梯五类杂物电梯因液压电梯已制定专门标准本标准取消原标准中液压电梯的相关内容2、电梯的主参数：电梯的主参数是指电梯的额定载重量和额定速度。

电梯的额定载重量：320，400，630，800，1000，1250，1600，2000，2500 kg额定速度：0.63，1.00，1.60，2.50 m/s3、轿厢、井道、机房的型式与尺寸：一类电梯：非住宅楼电梯的轿厢、井道、机房的型式与尺寸见表住宅楼电梯的轿厢、井道、机房的型式与尺寸见表三类电梯：病床电梯的轿厢、井道、机房的型式与尺寸见表二类电梯的轿厢、井道、机房的型式与尺寸应从一类和三类电梯的尺寸中选择。

4、轿厢有关规定：在各种类型建筑物中，至少应配置一台能使残疾人乘轮椅进出的电梯，这类用于残疾人的电梯必须满足这种用途要求的各种条件（尺寸控制装置的位置等）并用符号表示。

5、住宅电梯：额定载重量为320kg和400kg的电梯,轿厢只允许运送人.额定载重量为630kg的电梯,轿厢允许运送童车和残疾人员乘坐的轮椅.定载重量为1000kg的电梯,轿厢还能运送家具和手把可拆卸的担架.额定载重量为1600kg和2000kg的电梯,轿厢应能满足大部分疗养院和医院的需要.额定载重量为2500kg的电梯,轿厢应能将躺在病床上的人连同医疗救护设备一齐运送.7、井道有关规定：规定的电梯井道水平尺寸是用铅锤测定的最小净空尺寸。

允许偏差值为：当高度小于等于30m的井道：0/+25mm;当高度大于30m小于60m的井道：0/+35mm;当高度大于60m小于90m的井道：0/+50mm。

电梯主参数及轿厢、井道、机房的型式与尺寸（一）1、电梯的类别定义为:一类为运送乘客而设计的电梯二类主要为运送乘客同时亦可运送货物而设计的电梯三类为运送病床而设计的电梯一类、二类电梯与三类电梯的主要区别在于轿厢内的装饰。

住宅楼用电梯与非住宅楼用电梯都是乘客电梯，住宅楼用电梯宜采用二类电梯四类为运送通常有人伴随的货物而设计的电梯五类杂物电梯因液压电梯已制定专门标准本标准取消原标准中液压电梯的相关内容2、电梯的主参数：电梯的主参数是指电梯的额定载重量和额定速度。

电梯的额定载重量：320，400，630，800，1000，1250，1600，2000，2500 kg额定速度：0.63，1.00，1.60，2.50 m/s3、轿厢、井道、机房的型式与尺寸：一类电梯：非住宅楼电梯的轿厢、井道、机房的型式与尺寸见表住宅楼电梯的轿厢、井道、机房的型式与尺寸见表三类电梯：病床电梯的轿厢、井道、机房的型式与尺寸见表二类电梯的轿厢、井道、机房的型式与尺寸应从一类和三类电梯的尺寸中选择。

4、轿厢有关规定：在各种类型建筑物中，至少应配置一台能使残疾人乘轮椅进出的电梯，这类用于残疾人的电梯必须满足这种用途要求的各种条件（尺寸控制装置的位置等）并用符号表示。

5、住宅电梯：额定载重量为320kg和400kg的电梯,轿厢只允许运送人.额定载重量为630kg的电梯,轿厢允许运送童车和残疾人员乘坐的轮椅.定载重量为1000kg的电梯,轿厢还能运送家具和手把可拆卸的担架. 6、病床电梯：额定载重量为1600kg和2000kg的电梯,轿厢应能满足大部分疗养院和医院的需要.额定载重量为2500kg的电梯,轿厢应能将躺在病床上的人连同医疗救护设备一齐运送.7、井道有关规定：规定的电梯井道水平尺寸是用铅锤测定的最小净空尺寸。

允许偏差值为：当高度小于等于30m的井道：0/+25mm;当高度大于30m小于60m的井道：0/+35mm;当高度大于60m小于90m的井道：0/+50mm。

电梯的主要参数电梯技术参数电梯名称或用途小机房乘客电梯主要参数驱动方式永磁同步技术（必须采用永磁同步无齿轮曳引机）额定载重（Kg）1150额定速度（m/s）1. 5层/站/门8/8/8控制系统32位微机一体化控制系统电梯井道井道尺寸（mm）约2100×2350底坑深度（mm）约1700顶层高度（mm）约4600提升高度（mm）约28500井道总高（mm）约34800机房机房尺寸（mm）＞3500×4000×2500轿厢尺寸及装饰轿厢内尺寸（mm）1600×1580轿厢外尺寸（mm）1650×1765轿厢装饰发纹不锈钢轿顶装饰吊顶轿厢地板材料PVC门踏板材料不锈钢轿厢其余装饰要求/开门及装饰开门型式单开门开门方式中分式开门方向中分开门尺寸（mm）900×2100轿门装饰发纹不锈钢层门装饰（首层）发纹不锈钢层门装饰（其余层）发纹不锈钢门套型式及装饰（首层）发纹不锈钢小门套门套型式及装饰（其余层）发纹不锈钢小门套层站显示操纵箱型号发纹不锈钢召唤箱型号发纹不锈钢指层型式点阵滚动式电源拖动电源交流380伏，50Hz, 三相四线，独立地线照明电源交流220伏，50Hz, 单相电梯功能要求1.IC卡功能；2.全集选控制；3.检修运行方式；4.召唤功能；5.电梯自救运行；6.到站自动开门；7.自动关门；8.对讲机通讯；9警铃；10.关门按钮提前关门；11.开门按钮开门；12.故障重开门；13. 起动补偿；14.满载直驶；15.闲驶时轿内照明、风扇自动断电；16.故障历史记录；17.井道层楼数据自学习；18.层楼位置信号的自动修正；19.泊梯；20.火灾紧急返回运行；21.门区外不能开门保护措施；22.光幕保护；23.开关门受阻保护装置；24.超载保护；25.超速保护；26.运行超时保护；27.防溜车保护；28.防终端越程保护；29.安全接触器触点检测保护；30.变频器多重保护；31.电梯运行次数显示；32. 欠压保护；33.欠相保护；34.停电照明功能；35.防门锁短接；36.换站停靠；37.故障显示；38.逆向运行保护；39.错误指令取消；40.反向时自动清指令；41.点阵式层楼显示器；42.楼层滚动显示；43.微动平层功能；44.磁角度自学习功能；45.消防信号反馈；46.永磁同步变频门机；47.五方通话；48.消防员操作。

电梯主参数及轿厢、井道、机房的型式与尺寸（一）2007-05-22 12:041、电梯的类别定义为:一类为运送乘客而设计的电梯二类主要为运送乘客同时亦可运送货物而设计的电梯三类为运送病床而设计的电梯一类、二类电梯与三类电梯的主要区别在于轿厢内的装饰。

住宅楼用电梯与非住宅楼用电梯都是乘客电梯，住宅楼用电梯宜采用二类电梯四类为运送通常有人伴随的货物而设计的电梯五类杂物电梯因液压电梯已制定专门标准本标准取消原标准中液压电梯的相关内容2、电梯的主参数：电梯的主参数是指电梯的额定载重量和额定速度。

电梯的额定载重量：320，400，630，800，1000，1250，1600，2000，2500 kg额定速度：0.63，1.00，1.60，2.50 m/s4、轿厢有关规定：在各种类型建筑物中，至少应配置一台能使残疾人乘轮椅进出的电梯，这类用于残疾人的电梯必须满足这种用途要求的各种条件（尺寸控制装置的位置等）并用符号表示。

5、住宅电梯：额定载重量为320kg和400kg的电梯,轿厢只允许运送人.额定载重量为630kg的电梯,轿厢允许运送童车和残疾人员乘坐的轮椅.定载重量为1000kg的电梯,轿厢还能运送家具和手把可拆卸的担架.6、病床电梯：额定载重量为1600kg和2000kg的电梯,轿厢应能满足大部分疗养院和医院的需要.额定载重量为2500kg的电梯,轿厢应能将躺在病床上的人连同医疗救护设备一齐运送.7、井道有关规定：规定的电梯井道水平尺寸是用铅锤测定的最小净空尺寸。

允许偏差值为：当高度小于等于30m的井道：0/+25mm;当高度大于30m小于60m的井道：0/+35mm;当高度大于60m小于90m的井道：0/+50mm。

以上偏差仅适用于对重装置使用刚性金属导轨的电梯。

如果电梯对重装置装有安全钳时，则根据需要，井道的宽度和深度尺寸允许适当增加。

8、多台并列成排电梯的共用井道内部尺寸按下述规定：a)共用井道总宽度等于单梯井道宽度之和,再加上单梯井道之间的分界宽度之和.每个分界宽度最小按200mm计;b)共用井道各组成部分的深度与这些电梯单独安装时井道的深度相同;c)底坑深度按群梯中速度最快的电梯确定;d)顶层高度按群梯中速度最快的电梯确定.9、相邻两层站间的最小距离应符合:层门入口高2000mm时,为2450mm;层门入口高2100mm时,为2550mm.10、候梯厅尺寸：电梯各层站的候梯厅深度，至少应保持在整个井道宽度范围内符合下列条款规定。
