【CN210088173U】一种用于机电工程的抗震支吊架【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920649471.3(22)申请日 2019.05.07(73)专利权人 无锡市恒通动力配件有限公司地址 214162 江苏省无锡市滨湖区胡埭工业园丁香东路6号(72)发明人 陆少英　(74)专利代理机构 无锡睿升知识产权代理事务所(普通合伙) 32376代理人 姬颖敏(51)Int.Cl.E04B 1/58(2006.01)E04B 1/41(2006.01)E04B 1/98(2006.01)E04H 9/02(2006.01)(54)实用新型名称抗震支架用可调式抗震连接件(57)摘要本实用新型涉及一种抗震支架用可调式抗震连接件，包括通过连接组件铰接的C型连接底座和卡合连接片；C型连接底座上开设多个螺孔；卡合连接片的一侧开设U型缺口；连接组件包括第一连接部和第二连接部；第一连接部包括第一侧边和第二侧边；第一侧边向背离C型连接底座的一侧弯折；第二侧边的轴线和第一侧边的轴线形成第一弯折角度；第二侧边开设第一通孔；第二连接部包括第三侧边和第四侧边；第三侧边向背离卡合连接片的一侧弯折；第四侧边的轴线和第三侧边的轴线形成第二弯折角度；第四侧边开设第二通孔；螺栓依次穿过第一通孔和第二通孔，将第一连接部和第二连接部铰接。

本实用新型多功能生根，可连接混凝土构件或槽钢。

权利要求书1页 说明书3页 附图5页CN 210002578 U 2020.01.31C N 210002578U权　利　要　求　书1/1页CN 210002578 U1.一种抗震支架用可调式抗震连接件，其特征在于：包括通过连接组件(3)铰接的C型连接底座(1)和卡合连接片(2)；C型连接底座(1)和卡合连接片(2)的长度相同；C型连接底座(1)上开设多个螺孔；卡合连接片(2)的一侧开设U型缺口；连接组件(3)包括第一连接部(31)和第二连接部(32)；第一连接部(31)包括第一侧边(311)和第二侧边(312)；第一侧边(311)向背离所述C型连接底座(1)的一侧弯折；第二侧边(312)的轴线和所述第一侧边(311)的轴线形成第一弯折角度；第二侧边(312)开设第一通孔；第二连接部(32)包括第三侧边(321)和第四侧边(322)；第三侧边(321)向背离所述卡合连接片(2)的一侧弯折；第四侧边(322)的轴线和所述第三侧边(321)的轴线形成第二弯折角度；第四侧边(322)开设第二通孔；螺栓依次穿过第一通孔和第二通孔，将第一连接部(31)和第二连接部(32)铰接。

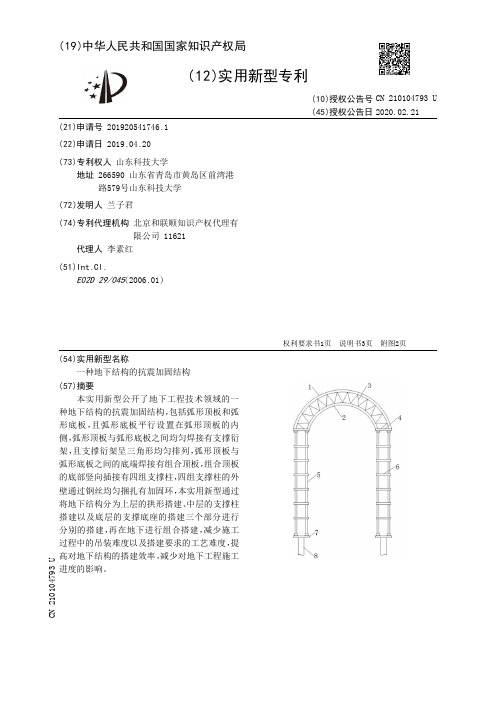

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920541746.1(22)申请日 2019.04.20(73)专利权人 山东科技大学地址 266590 山东省青岛市黄岛区前湾港路579号山东科技大学(72)发明人 兰子君　(74)专利代理机构 北京和联顺知识产权代理有限公司 11621代理人 李素红(51)Int.Cl.E02D 29/045(2006.01)(54)实用新型名称一种地下结构的抗震加固结构(57)摘要本实用新型公开了地下工程技术领域的一种地下结构的抗震加固结构，包括弧形顶板和弧形底板，且弧形底板平行设置在弧形顶板的内侧，弧形顶板与弧形底板之间均匀焊接有支撑衍架，且支撑衍架呈三角形均匀排列，弧形顶板与弧形底板之间的底端焊接有组合顶板，组合顶板的底部竖向插接有四组支撑柱，四组支撑柱的外壁通过钢丝均匀捆扎有加固环，本实用新型通过将地下结构分为上层的拱形搭建、中层的支撑柱搭建以及底层的支撑底座的搭建三个部分进行分别的搭建，再在地下进行组合搭建，减少施工过程中的吊装难度以及搭建要求的工艺难度，提高对地下结构的搭建效率，减少对地下工程施工进度的影响。

权利要求书1页 说明书3页 附图2页CN 210104793 U 2020.02.21C N 210104793U权　利　要　求　书1/1页CN 210104793 U1.一种地下结构的抗震加固结构，包括弧形顶板(1)和弧形底板(2)，且弧形底板(2)平行设置在弧形顶板(1)的内侧，其特征在于：所述弧形顶板(1)与弧形底板(2)之间均匀焊接有支撑衍架(3)，且支撑衍架(3)呈三角形均匀排列，所述弧形顶板(1)与弧形底板(2)之间的底端焊接有组合顶板(4)，所述组合顶板(4)的底部竖向插接有四组支撑柱(5)，四组所述支撑柱(5)的外壁通过钢丝均匀捆扎有加固环(6)，四组所述支撑柱(5)的底端套接有组合底板(7)，所述组合底板(7)的底部中心浇筑有稳定底柱(8)。

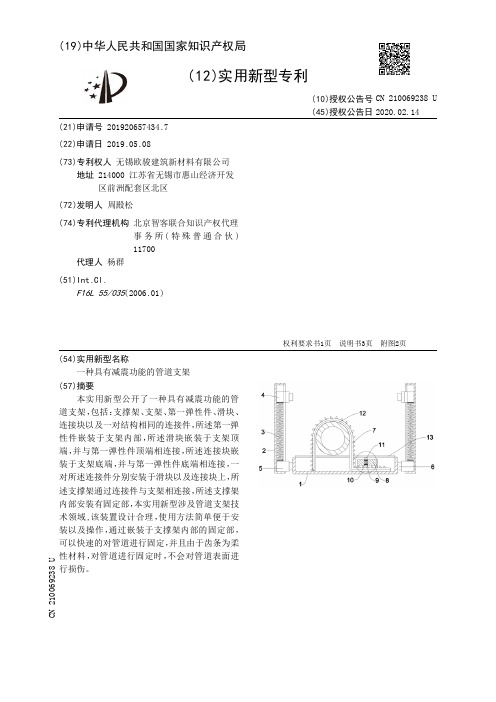

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920657434.7(22)申请日 2019.05.08(73)专利权人 无锡欧骏建筑新材料有限公司地址 214000 江苏省无锡市惠山经济开发区前洲配套区北区(72)发明人 周殿松　(74)专利代理机构 北京智客联合知识产权代理事务所(特殊普通合伙)11700代理人 杨群(51)Int.Cl.F16L 55/035(2006.01)(54)实用新型名称一种具有减震功能的管道支架(57)摘要本实用新型公开了一种具有减震功能的管道支架，包括：支撑架、支架、第一弹性件、滑块、连接块以及一对结构相同的连接件，所述第一弹性件嵌装于支架内部，所述滑块嵌装于支架顶端，并与第一弹性件顶端相连接，所述连接块嵌装于支架底端，并与第一弹性件底端相连接，一对所述连接件分别安装于滑块以及连接块上，所述支撑架通过连接件与支架相连接，所述支撑架内部安装有固定部，本实用新型涉及管道支架技术领域,该装置设计合理，使用方法简单便于安装以及操作，通过嵌装于支撑架内部的固定部，可以快速的对管道进行固定，并且由于齿条为柔性材料，对管道进行固定时，不会对管道表面进行损伤。

权利要求书1页 说明书3页 附图2页CN 210069238 U 2020.02.14C N 210069238U权　利　要　求　书1/1页CN 210069238 U1.一种具有减震功能的管道支架，主要包括：支撑架、支架、第一弹性件、滑块、连接块以及一对结构相同的连接件，其特征在于，所述第一弹性件嵌装于支架内部，所述滑块嵌装于支架顶端，并与第一弹性件顶端相连接，所述连接块嵌装于支架底端，并与第一弹性件底端相连接，一对所述连接件分别安装于滑块以及连接块上，所述支撑架通过连接件与支架相连接，所述支撑架内部安装有固定部；所述固定部包括：齿条、限位块、第二弹性件、挡板以及限位柱；所述齿条嵌装于支撑架内部，并与支撑架活动连接，所述限位块嵌装于支撑架内部，并套装于齿条上，所述限位柱嵌装于限位块内部，并位于限位块顶端，所述挡板套装于限位柱上，所述第二弹性件套装于限位柱上，并安装于挡板上。

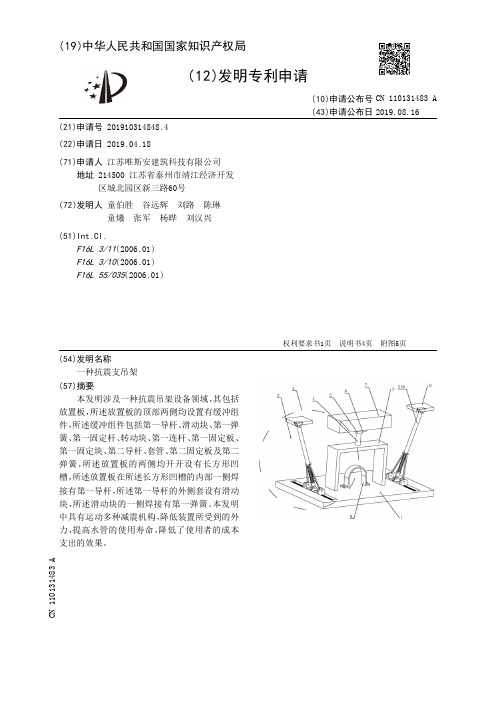

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910314848.4(22)申请日 2019.04.18(71)申请人 江苏唯斯安建筑科技有限公司地址 214500 江苏省泰州市靖江经济开发区城北园区新三路60号(72)发明人 童伯胜　谷远辉　刘路　陈琳　童爔　张军　杨晔　刘汉兴　(51)Int.Cl.F16L 3/11(2006.01)F16L 3/10(2006.01)F16L 55/035(2006.01)(54)发明名称一种抗震支吊架(57)摘要本发明涉及一种抗震吊架设备领域，其包括放置板，所述放置板的顶部两侧均设置有缓冲组件，所述缓冲组件包括第一导杆、滑动块、第一弹簧、第一固定杆、转动块、第一连杆、第一固定板、第一固定块、第二导杆、套管、第二固定板及第二弹簧，所述放置板的两侧均开开设有长方形凹槽，所述放置板在所述长方形凹槽的内部一侧焊接有第一导杆，所述第一导杆的外侧套设有滑动块，所述滑动块的一侧焊接有第一弹簧。

本发明中具有运动多种减震机构，降低装置所受到的外力，提高水管的使用寿命，降低了使用者的成本支出的效果。

权利要求书1页 说明书4页 附图5页CN 110131483 A 2019.08.16C N 110131483A权　利　要　求　书1/1页CN 110131483 A1.一种抗震支吊架，包括放置板（1），其特征在于：所述放置板（1）的顶部两侧均设置有缓冲组件（2），所述缓冲组件（2）包括第一导杆（21）、滑动块（22）、第一弹簧（23）、第一固定杆（24）、转动块（25）、第一连杆（26）、第一固定板（27）、第一固定块（28）、第二导杆（29）、套管（210）、第二固定板（211）及第二弹簧（212），所述放置板（1）的两侧均开开设有长方形凹槽，所述放置板（1）在所述长方形凹槽的内部一侧焊接有第一导杆（21），所述第一导杆（21）的外侧套设有滑动块（22），所述滑动块（22）的一侧焊接有第一弹簧（23），且所述第一弹簧（23）的另一端与所述放置板（1）相焊接，所述放置板（1）的顶部两侧均铰接有第一固定板（27），所述第一固定板（27）的一端焊接有第一固定块（28），所述第一固定块（28）的顶部中心轴处焊接有第二导杆（29），所述第二导杆（29）的外侧套设有套管（210），所述套管（210）的一端焊接有第二固定板（211），所述第二固定板（211）的底部焊接有第二弹簧（212），且所述第二弹簧（212）的另一端与所述第一固定块（28）相焊接。

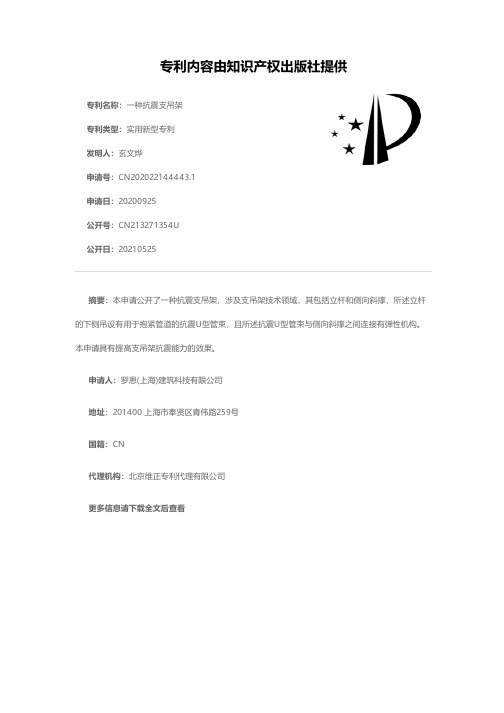

专利名称：一种抗震支吊架
专利类型：实用新型专利
发明人：玄文烨
申请号：CN202022144443.1申请日：20200925
公开号：CN213271354U
公开日：
20210525
专利内容由知识产权出版社提供
摘要：本申请公开了一种抗震支吊架，涉及支吊架技术领域，其包括立杆和侧向斜撑，所述立杆的下侧吊设有用于抱紧管道的抗震U型管束，且所述抗震U型管束与侧向斜撑之间连接有弹性机构。

本申请具有提高支吊架抗震能力的效果。

申请人：罗恩(上海)建筑科技有限公司
地址：201400 上海市奉贤区青伟路259号
国籍：CN
代理机构：北京维正专利代理有限公司
更多信息请下载全文后查看。

专利名称：一种建筑工程用抗震支架专利类型：实用新型专利
发明人：不公告发明人
申请号：CN202020562027.0
申请日：20200416
公开号：CN212361046U
公开日：
20210115
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种建筑工程用抗震支架，包括横板，横板的上侧可拆卸的对称设置有两个第一螺杆，两个第一螺杆的上端均通过连接杆连接有第二螺杆，第二螺杆外螺纹套设有安装块，安装块下侧的侧壁开设有便于拧入第二螺杆的第二螺孔，安装块的两侧对称开设有便于活动套接紧固螺栓的安装孔，横板的中部开设有便于滑动连接移动杆的滑动孔。

本实用新型通过设置多层减震结构，有效的提高了抗震支架的使用效果。

申请人：山西中控自动化科技有限公司
地址：030600 山西省晋中市山西示范区晋中开发区汇通产业园园区广业街
国籍：CN
代理机构：北京艾皮专利代理有限公司
代理人：马小辉
更多信息请下载全文后查看。

专利名称：一种便于安装的抗震支架专利类型：发明专利
发明人：方培强,姚程
申请号：CN201910823599.1
申请日：20190902
公开号：CN110645412A
公开日：
20200103
专利内容由知识产权出版社提供
摘要：本发明涉及抗震支架技术领域，具体是指一种便于安装的抗震支架，包括安装顶板，所述安装顶板靠近边缘处均匀设有若干个安装通孔，所述安装通孔内通过紧固钉件紧固连接，所述安装顶板下方设有两组抱箍件，所述抱箍件包括上抱箍和下抱箍，所述上抱箍和下抱箍之间设有铺设的管路，所述上抱箍和下抱箍分别连接安装顶板。

本发明要解决的技术问题是，克服现有技术缺点，提供一种便于安装的抗震支架，结构合理，安装方便，抗震效果好，连接牢靠，安装位置更灵活可变。

申请人：新力紧科技(深圳)有限公司
地址：518000 广东省深圳市龙岗区园山街道荷坳社区龙岗大道8288号47栋101
国籍：CN
代理机构：北京盛凡智荣知识产权代理有限公司
代理人：魏蓓
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920506515.7(22)申请日 2019.04.15(73)专利权人 江苏顺邦建筑安装工程有限公司地址 223800 江苏省宿迁市宿城区洪泽湖路64号文汇巷11-12号(72)发明人 李云辉　李有明　王胜利　其他发明人请求不公开姓名　(51)Int.Cl.F16M 11/04(2006.01)F16M 11/22(2006.01)(54)实用新型名称一种建筑机电设备安装固定装置(57)摘要本实用新型公开了一种建筑机电设备安装固定装置，涉及机电设备安装技术领域，其包括安装座，所述安装座的上表面开设有安装槽，所述安装槽内壁的下表面开设有两个凹槽，所述凹槽的内壁固定连接有滑动装置，所述滑动装置的上表面固定连接有支撑板，所述支撑板的右侧面固定连接有连接板，所述连接板的上表面卡接有转动装置，所述转动装置的顶端固定连接有转杆。

该建筑机电设备安装固定装置，通过螺纹柱、螺纹帽、连接杆、转杆、挤压板、滑块和滑槽的共同作用，从而实现了机电设备的快速的安装固定，避免了通过繁琐的操作进行安装的过程，且可以根据机电设备的尺寸大小进行调节，灵活性较高，实用性较强。

权利要求书1页 说明书3页 附图2页CN 210014153 U 2020.02.04C N 210014153U权　利　要　求　书1/1页CN 210014153 U1.一种建筑机电设备安装固定装置，包括安装座(1)，其特征在于：所述安装座(1)的上表面开设有安装槽(2)，所述安装槽(2)内壁的下表面开设有两个凹槽(3)，所述凹槽(3)的内壁固定连接有滑动装置(4)，所述滑动装置(4)的上表面固定连接有支撑板(5)，所述支撑板(5)的右侧面固定连接有连接板(6)；所述连接板(6)的上表面卡接有转动装置(7)，所述转动装置(7)的顶端固定连接有转杆(8)，且转动装置(7)的底端固定连接螺纹装置(9)，所述螺纹装置(9)的左右两侧面均固定连接有连接杆(10)，且两个连接杆(10)的底端均与挤压板(11)的上表面固定连接；所述挤压板(11)的左侧面固定连接有滑块(12)，所述滑块(12)的左侧面滑动连接在滑槽(13)的内壁，所述滑槽(13)开设在支撑板(5)的右侧面，所述支撑板(5)的左侧面通过液压缸(14)与安装槽(2)内壁的左侧面固定连接；所述安装座(1)的下表面设置有四个万向轮(15)，且安装座(1)的上表面设置有把手(16)，所述安装座(1)的左侧面设置有电源(17)和开关(18)。
