聚苯乙烯PS纳米纤维的制备方法

50 nmps微球合成
聚苯乙烯微球50nm，PS聚苯乙烯微球，Polystyrene微球
聚苯乙烯微球是一种具有特定尺寸的微米级颗粒，由聚苯乙烯材料构成。

这些微球的直径在50纳米范围内，通常称为"50nm聚苯乙烯微球"或"50nm聚苯乙烯纳米微球"。

聚苯乙烯微球的尺寸和形状可以根据需要进行调控，用途非常广泛。

它们在科研和工业领域中具有多种应用，如：
生物学研究：可用于细胞分离、细胞标记、细胞培养和细胞成像等。

化学合成：可用于在催化反应中作为载体，帮助反应分离和加速。

医学诊断：可用作药物传递系统，或用于诊断检测中的生物标记物。

磁性材料：可以通过添加磁性颗粒使其成为磁性微球，用于分离或制备特定材料。

表面涂层：可用于涂覆在材料表面，增强其特性或功能。

这些应用的实现需要控制微球的尺寸、形状、表面性质以及制备方法，
以确保其在特定应用中的性能和效果。

因此，对于50nm聚苯乙烯微球的制备和表征，需要进行仔细的研究和优化。

产地：西安
规格：1mg 5mg 10mg
纯度：99%
状态：固体/粉末
储藏条件：冷藏-20℃
温馨提示：仅用于科研，不能用于人体实验！
说明：提供使用说明，核磁图谱，包装，价格，产地，制备方法，应用，稳定性，溶解度，简单合成等各种信。

聚苯乙烯产品的工艺流程概述本文档旨在介绍聚苯乙烯（Polystyrene，简称PS）产品的工艺流程。

聚苯乙烯是一种常见的合成聚合物，具有优异的机械性能和热稳定性，广泛应用于日常生活和工业领域。

下面将详细介绍聚苯乙烯产品的生产流程。

原料准备1. 苯乙烯（Styrene）：作为聚苯乙烯的主要原料，通常以液态形式供应。

在生产过程中，需要通过分离和纯化来确保质量。

2. 原料添加剂：为了改善聚苯乙烯的性能，通常需要添加一些助剂，如抗氧化剂、阻燃剂等。

聚苯乙烯的制备流程聚苯乙烯的制备主要分为以下几个步骤：1. 原料预处理将苯乙烯进行预处理，包括分离纯化、去除杂质等步骤，确保原料的质量稳定。

2. 反应聚合将预处理后的苯乙烯加入反应釜中，加热到适当的温度，引发聚合反应。

常用的反应引发剂有过硫酸铵等。

3. 精炼和净化经过反应聚合后，得到的聚苯乙烯块状物需要进行进一步的精炼和净化。

首先，将聚苯乙烯块状物破碎，得到小颗粒；然后通过溶剂提取、洗涤等步骤，去除掉其中的杂质和未反应物。

4. 粉碎和干燥将经过精炼和净化后的聚苯乙烯颗粒进行粉碎，得到所需的颗粒尺寸。

然后，将颗粒置于干燥器中，去除其中的水分，确保产品质量。

5. 加工成型将干燥后的聚苯乙烯颗粒进行熔融，然后通过注塑、挤出等加工方法，将熔融的聚苯乙烯注入模具中进行成型。

根据不同的产品需求，可以选择不同的成型方法和模具。

6. 后处理与包装经过加工成型后，聚苯乙烯产品需要进行后处理，包括除去余料、修整表面等步骤。

最后，将成品进行包装，以确保产品的安全运输和储存。

结论聚苯乙烯产品的工艺流程主要包括原料准备、反应聚合、精炼和净化、粉碎和干燥、加工成型以及后处理与包装。

通过以上流程，可以生产出符合要求的聚苯乙烯产品，满足市场需求。

为了确保产品质量，需要严格控制每个步骤的操作参数，并在每个环节进行质量检测和控制。

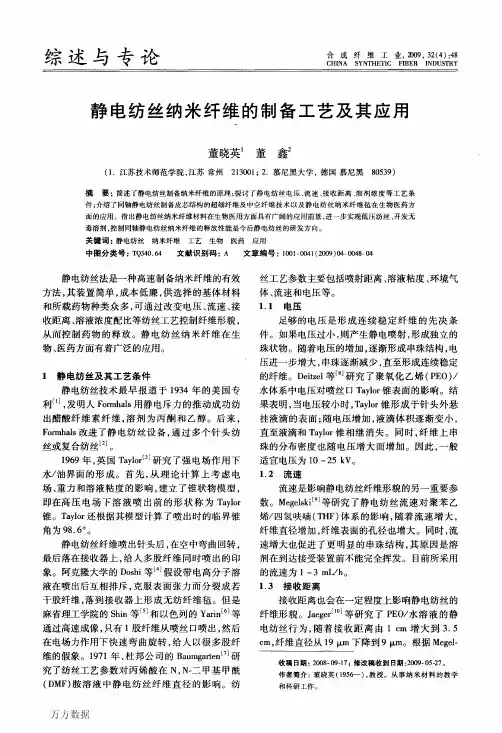

万方数据第４期董晓英等．静电纺丝纳米纤维的制备工艺及其应用４９ｓｋｉ等∽ｏ的实验，随着距离减小，聚苯乙烯纤维上串珠分布增多，其原因与流速增加相同，即溶剂在到达接受装置前不能完全挥发。

１．４溶液浓度静电纺丝需要适当的溶液浓度。

当溶液过稀时，溶液会从针头喷射，不能形成连续的纤维。

而当溶液浓度过大时，粘度过高，纺丝行为不稳定。

韩国的Ｌｅｅ等¨ｕ研究了溶液浓度与串珠形貌的关系。

在电压为１５ｋＶ，接收距离为１２ｃｎｌ的情况下，聚苯乙烯在１：１的ＴＨＦ／ＤＭＦ溶液中进行静电纺丝，随着溶液质量分数从５％增加到１５％，串珠逐渐变细，变长，直至消失。

康奈尔大学的Ｔａｎ和Ｏｂｅｒｄｏｒｆ¨２１研究了不同浓度含５％氯化１，３．二氯－５，５．二甲基己内醯脲（ＤＤＭＨ）的尼龙６静电纺丝溶液粘度、电导率和纤维直径之间的关系。

随着溶液浓度增加，溶液粘度增大，电导率下降。

１．５溶剂挥发性静电纺丝溶液从针头喷出到达接收器的过程也是溶剂挥发的过程。

若溶剂挥发过快，则溶质易堵塞针头，影响纺丝的稳定性；若溶剂在到达接收器前不能完全挥发，则残留溶剂会溶蚀接收器上的纤维，进而破坏纤维形貌。

Ｍｅｇｅｌｓｋｉ等一１研究了聚苯乙烯纤维在不同浓度的ＤＭＦ和ＴＨＦ混合溶液中的静电纺丝行为。

两种极端情况下，在挥发性溶剂ＴＨＦ＿中，纤维上小孔的分布密度最大，从而使纤维的比表面积增大２０％～４０％；而在低挥发性的ＤＭＦ中，纤维表面趋于平滑。

２同轴静电纺丝单轴的静电纺丝既可以用一种材料的溶液纺出纤维¨３｜，又可以对相容性体系的多种材料进行混纺¨４’１５ｊ。

但是，欲得到不互溶物间的理想静电纺丝材料，虽然人们通过乳液或悬浮液等分散的非均相体系也进行了一些尝试¨６’１７ｏ，但这些体系往往由于界面张力的不同而产生纤维内部分布的不均匀现象。

例如，美国纽约州立大学石溪分校的Ｋｉｍ等¨８Ｊ将亲水性药物头孢西丁钠负载于油性聚乙交酯．丙交酯（ＰＬＧＡ）基体中静电纺丝，结果药物在初期显示突释现象，引入亲水性链段ＰＬＧＡ／ＰＬＡ／ＰＥＧ．ｂ．ＰＬＡ后，突释现象只得到一定程度的抑制。

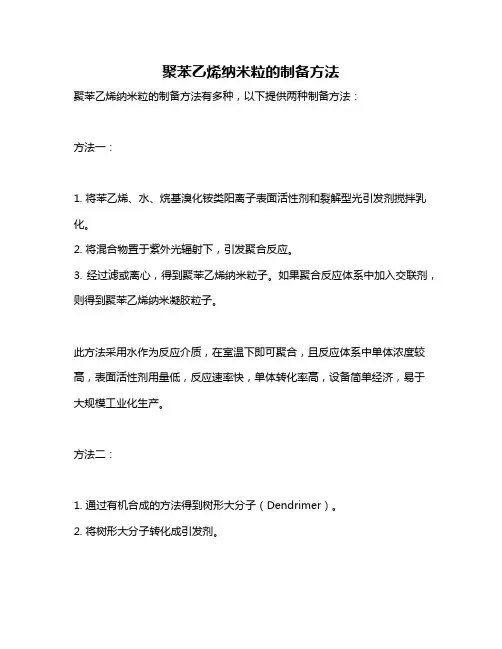

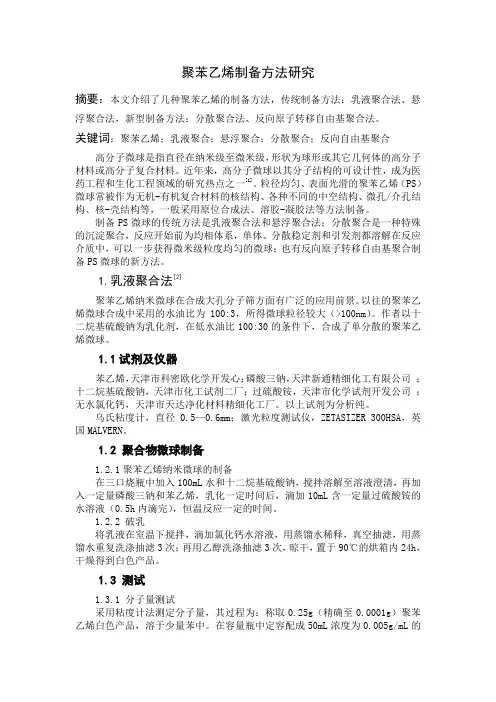

聚苯乙烯纳米粒的制备方法
聚苯乙烯纳米粒的制备方法有多种，以下提供两种制备方法：
方法一：
1. 将苯乙烯、水、烷基溴化铵类阳离子表面活性剂和裂解型光引发剂搅拌乳化。

2. 将混合物置于紫外光辐射下，引发聚合反应。

3. 经过滤或离心，得到聚苯乙烯纳米粒子。

如果聚合反应体系中加入交联剂，则得到聚苯乙烯纳米凝胶粒子。

此方法采用水作为反应介质，在室温下即可聚合，且反应体系中单体浓度较高，表面活性剂用量低，反应速率快，单体转化率高，设备简单经济，易于大规模工业化生产。

方法二：
1. 通过有机合成的方法得到树形大分子（Dendrimer）。

2. 将树形大分子转化成引发剂。

3. 通过ATRP聚合技术得到粒径小于100nm的单分散的树形大分子/聚合物纳米粒子。

以上方法仅供参考，建议查阅关于聚苯乙烯纳米粒制备的文献，或者咨询纳米材料制备领域的专家，获取更准确的信息。

静电纺聚苯乙烯纳米纤维膜的制备及其性能柯惠珍;李永贵【摘要】采用静电纺丝方法制备了疏水性聚苯乙烯(PS)纳米纤维膜.研究了添加0.5wt.％十二烷基硫酸钠(SDS)对PS纺丝溶液性能以及纳米纤维膜形貌结构的影响,内容涉及PS纳米纤维膜厚度对膜的平均孔径和孔径分布的影响分析,该膜的水接触角和孔隙率的测试等.最后,采用直接接触式膜蒸馏(DCMD)装置测试了不同厚度PS纳米纤维膜在蒸馏水和35g/L NaCl溶液中的水通量和截留率.研究结果表明了平均孔径约为0.19μm、厚度约为150μm、孔隙率约为84％、接触角约为114°的PS纳米纤维膜的水通量约为19.4kg/m2 h,截留率大于99.99％,适合应用于DCMD领域用于盐溶液和海水淡化.【期刊名称】《材料科学与工程学报》【年(卷),期】2019(037)002【总页数】5页(P184-188)【关键词】静电纺丝;聚苯乙烯;纳米纤维膜;形貌结构;膜蒸馏【作者】柯惠珍;李永贵【作者单位】闽江学院服装与艺术工程学院,福建省新型功能性纺织纤维及材料重点实验室,福建福州 350108;闽江学院服装与艺术工程学院,福建省新型功能性纺织纤维及材料重点实验室,福建福州 350108【正文语种】中文【中图分类】TQ342.9411 引言水资源是人类赖以生存的基本，为了确保人类的延续，开发可持续发展且具有成本效益的水资源净化技术就显得非常有意义。

膜蒸馏(Membrane Distillation, MD)是一种膜分离技术，具有显著的优点如对于非挥发性的溶质(如离子，大分子，胶体和细胞等)具有100%的截留率，比传统的蒸馏方法具有更低的操作温度，与压力驱动型的过滤技术(如反渗漏和纳滤技术)相比具有较低的操作压力，并且不存在蒸发器腐蚀等问题。

目前，膜蒸馏技术已经被广泛应用于海水淡化、苦咸水脱盐、超纯水生产、废水中金属离子和污染物去除、药液和果汁浓缩等领域[1-4]。

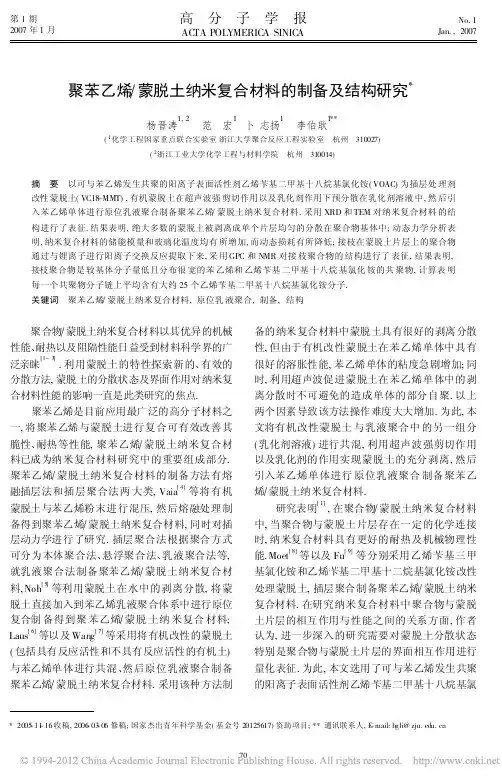

聚苯乙烯纳米复合材料的加工及应用性能研究聚苯乙烯（Polystyrene, PS）是一种重要的工业塑料，其具有轻质、透明、脆性及低成本等特点，被广泛应用于电子、建筑、餐饮等领域。

然而，初级PS材料存在一些缺陷，例如密度、强度、韧性等方面不够理想，限制了其在一些特殊场合的应用。

为了改善PS材料性能，纳米技术被引入其中，形成聚苯乙烯纳米复合材料。

一、聚苯乙烯纳米复合材料制备方法聚苯乙烯纳米复合材料的制备方法主要包括溶液共混法、熔体混合法、原位聚合法等多种方法。

1、溶液共混法溶液共混法是将纳米材料加速剂与聚苯乙烯原料一起在溶液中搅拌，使其充分溶解并均匀分散。

搅拌结束后除去溶剂，得到聚苯乙烯纳米复合材料。

溶液共混法具有制备简单、操作方便等优点，适用于少量样品制备，但相对复合材料的力学性能有所降低，需要进一步改进。

2、熔体混合法熔体混合法是将纳米材料加速剂均匀混合在聚苯乙烯熔体中，使其充分融合、分散。

最终经过冷却、成型得到聚苯乙烯纳米复合材料。

熔体混合法相对于溶液共混法制备出来的复合材料力学性能会有所提高，因为其可控性、生产效率高，被广泛应用于工业生产。

3、原位聚合法原位聚合法是将亲水性或亲疏水性的单体置于纳米材料表面，通过单体聚合反应得到聚合材料，与聚苯乙烯熔体混合后再进行成型得到聚苯乙烯纳米复合材料。

原位聚合法制备的聚苯乙烯纳米复合材料具有高强度、高韧性等优点，但相对制备难度大，适用性较窄。

二、聚苯乙烯纳米复合材料应用性能研究纳米复合材料的应用性能是制备过程中需要高度关注和研究的领域，本节主要通过介绍聚苯乙烯纳米复合材料的力学性能、热性能、透明性能进行讨论。

1、力学性能聚苯乙烯纳米复合材料的力学性能受到纳米材料加速剂选择、制备工艺、添加量等多方面的影响。

一些研究表明，适当添加纳米复合材料可以在保持原材料基本特性的情况下大幅度提高力学性能，如拉伸强度、冲击韧性等。

2、热性能聚苯乙烯本身在高温环境容易发生熔融或炭化，因此需要探索如何改善其热性能，避免应用过程中容易受到高温影响而造成材料损失。

聚苯乙烯(PS)微球的制备1330240050严邦鹏聚苯乙烯（PS）是一种热塑性树脂，由于其价格低廉且易加工成型，因此得以广泛应用。

是指由苯乙烯单体经自由基加聚反应合成的聚合物，具有高于100℃的玻璃转化温度，因此经常被用来制作各种需要承受开水的温度的一次性容器，以及一次性泡沫饭盒等，国内需求旺盛。

当然，这么一个烂大街的材料，也没什么好说的，无论是性能还是制备方法，或者应用前景，百度肯定比我全，我主要讲的是ＰＳ微球的制备，这是我在实验室接触的最主要材料，是用作纳米材料的模板，也是光子晶体的主要材料。

单分散聚苯乙烯（PS）微球因具有高度的单分散性、理想的球状外形、粒径大小可控及表面电性，从而有着非常广泛的应用。

尤其是在光子晶体的概念提出以后，单分散PS微球更是成为组装胶体晶体的关键因素。

在光子晶体的制备方面，单分散聚合物微球有着极其独特的优势。

目前在制备光子晶体方面应用最广泛的是PS微球及聚甲基丙烯酸甲酯（PMMA）微球。

光子晶体是指由两种或两种以上具有不同折射率的材料在空间按一定的顺序排列所形成的周期性结构材料。

当光子晶体的周期性结构所形成的光子带隙与可见光的频率相匹配时，就可以实现对可见光的衍射。

光子带隙的位置和宽度是由材料的折射率和晶格间距来决定的，所以通过调节光子晶体晶格参数即可有效实现对可见光衍射的调控。

其中胶体晶体是最常见的一种光子晶体。

经过几十年的发展，制备PS微球的方法众多，但比较起来，操作简便且成熟的方法主要有分散聚合法、乳液聚合法以及无皂乳液聚合法。

分散聚合法和乳液聚合法在制备过程中因需加入分散剂或乳化剂，不仅造成一定的环境污染而且也会在微球乳液中残留，难以除去，从而限制其应用。

而无皂乳液聚合法因其在制备单分散性良好的聚合物微球方面具有独特优势，而倍受人们的关注。

无皂乳液聚合是一种用于制备单分散聚合物微球的新型乳液聚合方法。

在该反应体系中含有微量乳化剂或不含乳化剂。

乳液的稳定性主要是靠引发剂分解产生的带电碎片离子以及低聚物的共同作用实现的。

聚苯乙烯纳米纤维的制备一、背景聚苯乙烯（Polystyrene，缩写PS）是指由苯乙烯单体经自由基加聚反应合成的聚合物。

聚苯乙烯无色透明，能自由着色，相对密度也仅次于PP、PE，具有优异的电性能，特别是高频特性好。

聚苯乙烯玻璃化温度80～90℃，熔融温度240℃，通常的聚苯乙烯为非晶态无规聚合物，具有优良的绝热、绝缘和透明性，长期使用温度0～70℃，但脆，低温易开裂。

聚苯乙烯的结构式聚苯乙烯纳米纤维的应用领域非常广泛，主要应用于过滤等领域。

北京永康乐业科技发展有限公司专注于纳米纤维的制备与应用研究，其合作者产生一系列重要成果。

Zheng等对比了两种不同相对分子质量的聚苯乙烯的静电纺丝纤维膜，发现高分子量的PS可以在较低浓度（5%-10%）下可得到珠链状或均匀的纤维；而低分子量的PS在20％的浓度下也只能获得微球结构[1]。

Lu等[3]以0.5%BMIPF6作为PS电纺溶液的添加剂，制得了具有树枝状分支结构的PS／BMIPF6纤维膜，有效增加了纤维膜表面的粗糙度，具有了自清洁特性[2]。

苏州大学Jiang等由聚苯乙烯溶液静电纺丝、磺化制得了纳米级聚合物阳离子交换纤维(PNIE），这种聚苯乙烯纳米纤维的离子交换能力强、交换速度快[3]。

二、纳米纤维的制备2.1仪器和试剂仪器：SS-2535型静电纺丝装置(北京永康乐业科技发展有限公司)；磁力搅拌器；电子天平；扫描电镜。

试剂：聚苯乙烯(PS，北京永康乐业科技发展有限公司)；DMF（市售，分析纯）；2.2聚苯乙烯纳米纤维膜的制备使用北京永康乐业科技发展有限公司SS-3535型静电纺丝装置制备纳米纤维膜，原料采用聚苯乙烯（Ｍw＝190000）可纺聚合物，N,N-二甲基甲酰胺为溶剂。

将一定量的PS溶入DMF中，搅拌3h并陈化12ｈ后得到质量分数为10％的纺丝液；将纺丝液放入SS-2535型静电纺丝机推注装置中，调整纺丝工艺参数（纺丝电压，接收距离，推进速率）进行静电纺丝，纺丝完成后将所得纤维膜置于干燥箱中40℃干燥24ｈ，即得到PS纳米纤维膜。
