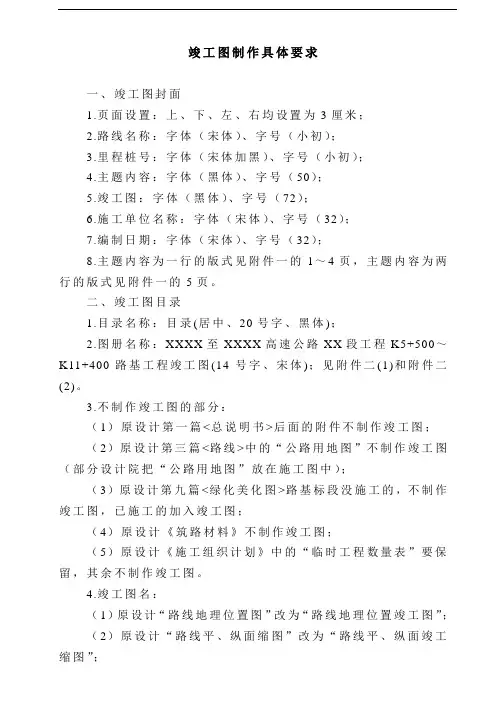

竣工图制作具体要求一、竣工图封面1.页面设置：上、下、左、右均设置为3厘米；2.路线名称：字体（宋体）、字号（小初）；3.里程桩号：字体（宋体加黑）、字号（小初）；4.主题内容：字体（黑体）、字号（50）；5.竣工图：字体（黑体）、字号（72）；6.施工单位名称：字体（宋体）、字号（32）；7.编制日期：字体（宋体）、字号（32）；8.主题内容为一行的版式见附件一的1～4页，主题内容为两行的版式见附件一的5页。
二、竣工图目录1.目录名称：目录(居中、20号字、黑体)；2.图册名称：XXXX至XXXX高速公路XX段工程K5+500～K11+400路基工程竣工图(14号字、宋体)；见附件二(1)和附件二(2)。
3.不制作竣工图的部分：（1）原设计第一篇<总说明书>后面的附件不制作竣工图；（2）原设计第三篇<路线>中的“公路用地图”不制作竣工图（部分设计院把“公路用地图”放在施工图中）；（3）原设计第九篇<绿化美化图>路基标段没施工的，不制作竣工图，已施工的加入竣工图；（4）原设计《筑路材料》不制作竣工图；（5）原设计《施工组织计划》中的“临时工程数量表”要保留，其余不制作竣工图。
4.竣工图名：（1）原设计“路线地理位置图”改为“路线地理位置竣工图”；（2）原设计“路线平、纵面缩图”改为“路线平、纵面竣工缩图”；（3）原设计“总说明书”改为“竣工总说明”，原设计“路线说明”改为“路线竣工说明”；（4）原设计“××××数量表”改为“××××竣工数量表”；（5）原设计“××××布置图”改为“××××布置竣工图”；（6）原设计“××××构造图”改为“××××构造竣工图”；（7）原设计“××××详图”改为“××××竣工详图”；（8）原设计“××××设计图”改为“××××竣工图”；（9）原设计“征用土地表、赔偿树木青苗表、拆迁建筑物表、拆迁电力电讯及其他管线设施表”，在竣工图中不改名称（因为施工单位没法确认其数量是否正确）。
建筑制图的要求及规范一：图幅、标题栏及会签栏（1）图幅即图面的大小，分为横式和立式两种。
根据国家标准的规定，按图面的长和宽大小确定图幅的等级。
建筑常用的图幅有A0、A1、A2、A3、A4等，A0 : 1189*841A1 : 841*594A2 : 594*420A3 : 420*297A4 : 297*210（2）标题栏标题栏包括设计单位名称、工程名称区、签字区、图名区及图号区等内容。
注：现在不少设计单位采用自己个性化的标题栏格式，但是仍必须包括这几项内容。
（3）会签标会签标是为各工种负责人审核后签名用的表格，它包括专业、姓名、日期等内容。
（对于不需要会签的图纸，可以不设此栏。
）二：线型要求建筑图纸主要由各种线条构成，不同的线型表示不同的对象和不同的部位，代表着不同的含义。
为了图面能够清晰、准确、美观地表达设计思想，工程实践中采用了一套常用的线型，并规范了它们的使用范围。
三：尺寸标注尺寸标注的一般原则如下所述：1：尺寸标注应力求准确、清晰、美观大方。
同一张图纸中，标注风格应保持一致。
2：尺寸线应尽量标注在图样轮廓线以外，从内到外依次标注从小到大的尺寸，不能将大尺寸标在内，小尺寸标在外。
3：最大的尺寸线与图样轮廓线之间的距离不应小于10mm，两条尺寸线之间的距离一般为7—10mm.4: 尺寸界线朝向图样的端头距图样轮廓之间的距离应大于或等于2mm,不易直接与之相连。
5：在图线拥挤的地方，应合理安排尺寸线的位置，但不易与图线、文字及符号相交；可以考虑将轮廓线作为尺寸界线，但不能作为尺寸线。
6：室内设计图中连续重复的构配件等，当不易标明定位尺寸时，可以在总尺寸的控制下，不用数值而用“均分”或“EQ”字样表示定位尺寸。
四：文字说明在一幅完整的图纸中用图线方式表现的不充分或无法用图线表示的地方，就需要进行文字的说明。
文字说明是图纸内容的重要组成部分，制图规范对文字标注中的字体、字号、字体与字号搭配等方面做了一些具体规定。
装修全套图纸说明一、图纸构成及排列顺序。
一套完整的图纸应包括以下X个部分并按照所标明的序号排列：1.图纸封面2.图纸目录3.方案设计总说明4.原始框架平面图5.设计后墙体改建图6.设计后平面布置图7.地面材料图8.顶面布置图9.顶面节点图10.墙面铺贴图11.强电布置图12.线路开关控制图13.弱电布置图14.水路布置图15.装饰施工立面图16.构造节点图17.家具及家饰图18.效果图二、图纸各部分的内容。
1. 图纸封面：使用公司统一的封面。
应包括工程名称，设计师姓名和联系电话。
2. 图纸目录：使用公司统一的目录格式。
包括页号和图号。
3. 方案设计总说明：工程报价5万元以上（包括5万元）的需要写设计说明，此说明将用于工地包装上的宣传。
4. 原始框架平面图：原始的勘测框架图，标出承重墙位置用纯色填充。
房间的梁结构用虚线表示并标出高度。
房间内空尺寸需标2~3道尺寸（一道各房间净空，一道总长或宽）(以现场测量为准)（大的公寓、别墅要有分区域或各居室平面图）。
5. 设计后墙体改建图：在原始框架图的基础上，标出设计后要拆建的墙体的定位尺寸，拆砌墙体用两种不同图案填充。
房间内空尺寸需标2~3道尺寸（一道各房间净空，一道总长或宽）(拆除墙体图、新砌墙体图)。
6. 设计后平面布置图：标出设计后房间功能。
设计后立面索引标示。
2~3道尺寸标注（一道为设计后房间净空，一道为总长或宽）(含量最高的一张,往往外行客户只看这一张)（待住宅装饰好后，若在住宅上方看房子，房子的门窗、墙壁的位置，以及家具等设施的摆设和大小、地面用材等，这就是平面布置图的内容，所有要素、摆设都按比例缩小，通常为1：100、1：50）。
7. 地面材料图：根据设计标出地面所用材料。
如：600*600地砖。
（如有地面拼花需出此图，其他不做特别规定）(地面材料及铺设规范)8. 顶面布置图：设计后天花造型图，吊顶位置标明标高及定位尺寸。
(吊顶造型、层高、灯具、空调、浴霸等详细尺寸图)（装饰天花的材料、尺寸、造型以及灯具位置，都要一一标出，所有东西要一目了然。
东易力天装饰公司施工图纸制图标准和审核流程为了更好地服务客户，体现公司设计图纸绘制的专业性，美观性，实用性，也为了公司正常签单审核更好的执行，保证工作效率的流畅、迅捷，现经公司研究决定，特制定施工图纸制图标准和审核流程，此规定全公司范围内通用，望相关部门严格执行此规定。
制图标准：一、一套完整的施工图纸应包含以下内容：1、封面（公司固定格式，用统一规定的封面纸）2、工艺介绍（公司固定格式）3、设计风格（按照具体设计风格的要求填写）4、工程概况（公司固定格式）5、目录（公司固定格式）6、原始量房尺寸图7、墙体拆改图8、墙体新建图9、平面布置图10、地面铺贴图11、天花配置图12、灯位布置图13、开关平面布置图14、插座平面布置图15、弱电平面布置图16、水路平面布置图17、空调平面布置图18、照明三维布线图19、插座三维布线图20、弱电三维布线图21、水路三维布线图22、墙面装饰图23、立面索引图24、卫生间立面图ABCD25、厨房立面图BCD26、客厅A立面图27、客厅B立面图28、客厅C立面图29、客厅D立面图30、餐厅A立面图31、餐厅B立面图32、餐厅C立面图33、餐厅D立面图34、青年房A立面图35、青年房B立面图36、青年房D立面图37、主人房A立面图38、主人房B主面图39、主人房D立面图40、客厅吊顶节点图41、餐厅吊顶节点图42、主卧节点图43、主卫次卧节点图44、地面铺贴P-10产品配置图（根据客户购买公司产品的具体项目进行制作）45、卫生间P-12产品配置图（根据客户购买公司产品的具体项目进行制作）46、平面布置图P-24产品配置图（根据客户购买公司产品的具体项目进行制作）47、封底（公司固定格式，用统一规定的封面纸）以上内容每套施工图纸都要求包含，不能私自缺少二具体项目详细设计要求：1、原始量房尺寸图要求：标明每个房间及单独空间的房高、面积、周长、侧面积；每个窗户的窗高、窗宽；2、原始结构图要求：标明坑槽、地漏、落水管、主下水、煤气管、空调口、地暖阀、配电箱、暖气片、天然气表等基本设施图标。
园林景观CAD制图规范细则一、总则1、工作目标1.1规范化——有效提高设计的工作质量；1.2标准化——提高设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是依据建筑CAD制图的统一规则，适用于建筑工程和景观工程及相关领域中的CAD 制图。
3、工作风格本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。
CAD制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：封面图纸目录景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。
建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；[wiki]剖[/wiki]面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
绿化专业：绿化设计说明；苗木材料表；总图；[wiki]乔木[/wiki]种植图；[wiki]灌木[/wiki]种植图；地被种植图；3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
5 景观专业AUTOCAD制图规范鉴于我国目前尚未有景观专业设计旳制图图例，为统一企业出图旳模式，提高图面质量和工作效率，现根据景观设计旳特点，针对工程图纸上需注意旳要点，编制此图例、模板旳规定，供企业设计部门统一执行。
5.1 合用范围本制图规范合用于企业所有景观设计项目（包括企业CAD初步设计、施工图设计）。
5.2 职责由技术负责人和项目经理负责规定设计小组组员按照本规范所制定旳条理和图例进行景观设计工作，并由技术总监监督、审核后方可出图。
5.3 阐明图纸一般为A3~A0规格，如有其他特殊状况时，由技术总监和项目经理根据实际状况根据建筑制图规范旳对应原则进行调整。
5.3.2 本规定旳图例、符号、颜色极其所在图层为统一固定形式，在实际制图过程中必须严格执行。
5.4 CAD制图常规形式及图例、色彩旳规定外包装（封面）见模板1（横版，含A0~A3）内页a 图框模板，见模板2 。
b 图纸目录模板及排序方式，见模板3 。
c 设计阐明模板（各专业），见模板4 。
图层、图例、格式（文字、标注、打印）模板a 在画图时，先把所需画旳图拷贝此模板中，按照此模板进行图层归整，删掉不需要旳层；模板中旳图例（随层）只需进行拷贝和修改，无需再更改图层即可。
b 总图图层、图例、格式模板（见模板5，图例中已经规定了使用措施、所在旳图层、颜色、线型、图块、画图旳空间等）。
C 详图图层、图例、格式模板（见模板6，图例中已经规定了使用措施、所在旳图层、颜色、线型、图块、画图旳空间等）。
d 通用图图层、图例、格式模板（见模板7，图例中已经规定了使用措施、所在旳图层、颜色、线型、图块、画图旳空间等）。
e 材料记录表、铺装图例表、灯具图例表、配套设施图例表、灯具选型意见书、雕塑选型意见书、配套设施选型意见书、设计变更告知单格式模板（见模板8，图例中已经规定了使用措施、所在旳图层、颜色、线型、图块、画图旳空间等）。
景观专业CAD初步设计及施工图设计图纸样本内容: (见景观专业CAD制图样本)a 图纸封面b 图纸目录(LN-01)c 设计阐明(LN-02)d 材料表(LN-03)e 总平面分区示意图(LN-04)f整体剖面图(LS)g 总图（LP）h 详图（LD）i 通用图（LT）j 灯具选型意见书k 雕塑选型意见书l 配套设施选型意见书m 设计变更告知单5.5 图纸旳一般规定常用软件制图软件采用AUTOCAD2023以上版本，文献存盘格式为： Auto CAD 2023/LT2023 图形 *.dwg 。
一、制图规范：1、工程封面：每个工程不管是样板还是批量一定要配上封面，如果一个工程有多个区域也要分区域做封面。
封面中要注明工程名称的全名、图纸区域名称、该项目设计负责人姓名及联系方式、图纸时间(封面如下图）。
2、图框：图纸内所示图层、线型、文字均不得自行更改，图框中设计与绘图姓名必须要填，图框右侧规格、材料、颜色、数量无特殊情况不能填写。
图框比例从1：1到1：25按电子模板，当1：25还放不下时请放两页。
图框示例：3、填充说明：所有填充图层全用剖面线图层，填充比例和方向按实际大小和方向自行调整。
当图中有两中以上布料、油漆颜色、五金颜色等要用两种以上填充方式加以区分。
这两种家具表面木皮填充在常规情况下不用，全采用这个符号代替，只有在一个产品中有两种以上木皮的4、文字及数字标注：数字标注：A、严格按下图(图A-A)执行，不能手动改尺寸发现一次要严惩。
B、正立面图尺寸全标在左侧，侧立面及侧剖面图尺寸全标在右侧（详见第2点示范图）。
C、放大图的尺寸缩放方法，标好尺寸调出属栏（快捷键Ctrl+1)找到主单位下面的标注线性比例（没有缩放尺寸时为1），如果此图放大了三倍，将1改成1/3即可（不能手动改尺寸）。
D、有弧形或异形的尺寸标注要加辅助线（辅助线用图层假想线）。
图A-A文字标注：A、所有图必须注明图名（如下图），摆放在图下方中间位置。
B、箭头引线及文字：文件用宋体，使用时直接调电子模板，引线不能直接拉斜要先斜后带直线(见图B-B)。
文字标注位置不能乱放（见图C-C)图B-BC、索引符号、剖面符号：大样索引框线用图层假想线，下方字母E无论什么方向都在上面(见图D-D),剖面符号引线不能太长不能拉通整个图（见图E-E)。
剖面符号图D-D 图E-E5、标注类注意事项：A、图中材质必须标注清楚。
B、图中尺寸标注不求多但要标全。
C、图中有甲供配件或材料时要在图中注明。
D、图中有雕花或其它平立面较难表达的请用文字注明参见彩图，可在图框右下角贴上相关彩图。
设计师图纸审核规范一、制度目的及试用范围1、制度目的：为加强设计师制图的规范化管理，提高设计质量和标准，强化公司的精品意识，根据现阶段家庭室内装饰行业的实际情况，遵循建筑制图规范的原则，特针对设计师制定本规定。
2、适用范围：本制度适用于元洲北京公司各运营部设计师制图规范性的管理。
二、负责部门1、本制度由研发中心制定，工程部负责执行，相关部门配合执行。
三、制度内容3.1 图纸内容要求$2方案图设计要求$1__VE_ITEM__3.1.2 施工图设计要求3.2 图纸规范要求$2 图纸幅面为A3大小（297×420），使用公司统一印制的标准A3图纸。
$2 图纸选用比例如下；注：考虑到某些房屋尺寸的特殊情况，在打图时比例这项不作硬性规定，可根据实际情况做相应调整。
3.2.3线形以及宽度的规定3.2.4尺寸标注；$1__VE_ITEM__3.2.5 标高表示方法：$2折断线；当一个图形的某一部分需要在图面上表现出来，而其余部分不需表现时，其断开界限就用折断线来表示，常用的表现形式有如下三种：$2 引出线；$2详图索引标志：$2 剖切的表示方法：$2 其他3.3 常用图例及图标拆改图例规范图电脑打印参考设置1.线型颜色规定：整套图运用CAD中1～8号颜色（1）红色：灯具外框线、辅助线、轴线（2）黄色：非承重墙的轮廓线、后加墙体的外轮廓线（3）绿色：图纸中所有的文字、尺寸界限、尺寸线、尺寸、标高符号、引出线、详图索引（4）青色：家具外框线、图例中表格外框线、（5）篮色：家具内框线（6）品红：电器、开关、插座外框（7）白色：墙体的轮廓线，整体剖切的表示，局部剖切的方向图框内线。
（8）8号灰色：电位图中的控制关系线，物体中的填充线，地板、地砖及地面材料，家俱内部的线条，设备、电器、开关、插座的内部线条，植物等装饰品、家具图中不可见的隔板，门、窗的开启方式。
2.线型打印设置1∶50打印① 白色：0.4 ② 黄色：0.3 ③青色：0.2 ④ 蓝色：0.15⑤ 红色：0.1 ⑥ 品红：0.1 ⑦绿色：0.1 ⑧ 8号灰色0.053.数字、文字设置的规定1.整套图纸上的数字及文字要大小适中，与图形比列协调。
第一章总则第 1．0．1条为统一道路工程的制图方法，提高制图效率和制图质量，便于技术审查和技术交流，制定本规定。
第 1．0．2条本规定适用于道路工程各阶段设计和标准图编制。
第 1．0．3条道路工程制图，除应遵守本规定外，还应符合国家有关现行标准的规定。
第 1．0．4条对执行条文严格程度的用词采用以下写法：一、表示很严格，非这样做不可时的用词：正面词采用“必须”；反面词采用“严禁”。
二、表示严格，在正常情况下均应这样做的用词：正面词采用“应”；反面词采用“不应”或“不得”。
三、表示允许稍有选择，在条件许可时首先应这样做的用词：正面词采用“宜”或“可”；反面词采用“不宜”。
第 1．0．5条条文中按指定的其它有关标准、规范的规定执行，其写法为“应按……执行”或“应符合……要求（或规定）”。
如非必须按指定的其它有关标准、规范的规定执行，其写法为“可参照……”。
第二章一般规定第一节设计文件第 2．1．1条设计文件第一册或每标段第一册由封面、扉页、图纸目录、说明、设计图及封底等组成，其余册由封面、图纸目录、说明、设计图及封底等组成。
第 2．1．2条设计文件每册封面上应列出一、公路建设项目名称（或工程代号）、里程全长及标段划分；二、设计阶段及设计文件名称；三、单列项目文件子名称；四、本标段号及工程范围；五、本册编号及册目划分；六、测设单位名称及英文名称；七、设计文件编制年月。
××国道主干线××高速公路××段全长××[（共××标段）]两阶段施工图设计[ ][×设计][征地拆迁][工程预算][工程地质勘察报告]…[全线][第××标段长××]（K××～K××）[全一册][第×册[ 第×分册][ ×册]（共×册）]安徽省公路勘测设计Highway Survey & Design Institute of Anhui Province二零零三年二月图2．1．2 封面格式注：图中“[ ]”内的项为可选项。
CAD制图规范要求一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下：（1-1图）2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。
3、制图比例如下：4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。
5、图框根据图纸比例或要求，图框缩放以比例大小缩放。
工程设计图纸幅面和图框大小应符合国家标准《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。
二、图线1、根据设计专业的不同，设计时根据不同专业设置线形的粗细，具体分布如（2-1图）2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号（白色）颜色，其余不需要的图层一律删除。
3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。
4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。
对复杂的图也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增。
图线宽度一般从以下系列中选用：、、、、、毫米。
当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。
三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀。
其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。
（3-1图）5、图纸设计过程中，如下列情况必须添加索引线说明：1) 敷设管、桥架的规格大小时；2) 当管线穿墙时，注明穿墙空洞；3) 当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5) 当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。
一、总则室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求,适应工程建设的需要，制定本标准。
本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。
施工图制图的表达应清晰、完整、统一。
二、制图1.文件内容说明：要求:绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致.2.图纸表现说明:图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。
3。
注意事项：3.1插入图中的图块不要炸开，如需调整,在调整完毕后,应重新定义为图块；填充禁止炸开。
3.2注意剖视方向，索引符号指示方向应与剖视方向一致。
3。
3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示,如01 02 03 04 05 06……3.4同一幅图中，索引序号不得重复.3.5文件完成后，必须将多余图块及设置清除,确保文件空间为最小。
3。
6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框内框竖线之间应留一定的距离。
3。
8确保画面均衡、美观、各视图间应按照对应的原则排版。
4.尺寸标注说明：4.1最外总体尺寸;中间结构尺寸；最内功能尺寸。
4.2等分尺寸与总体尺寸必须相等，必要时可用EQ表示。
4.3所有标准应在图纸空间视口内以1—1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。
4。
4门缝、抽屉缝、搁板厚度等细节不需要标注。
4.5尺寸标注严禁炸开；严禁小数点。
5。
填充说明：详见《材料填充图例》6.图纸目录编排（图号编号）说明：6。
1图纸目录6.2设计说明6.3装饰专业:6.3。
1图纸命名：总平面图-————-ZP区域空间平面图———P（天花平面图、墙体定位图、地材铺装图、立面索引图）立面图——-—-—-E详图--—-—--—D（包含剖面图、大样图)6。
3。
2图纸顺序：以楼层从下至上为排序原则;每个楼层图纸依次为:平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→（区域立面索引图)→立面图→详图。
