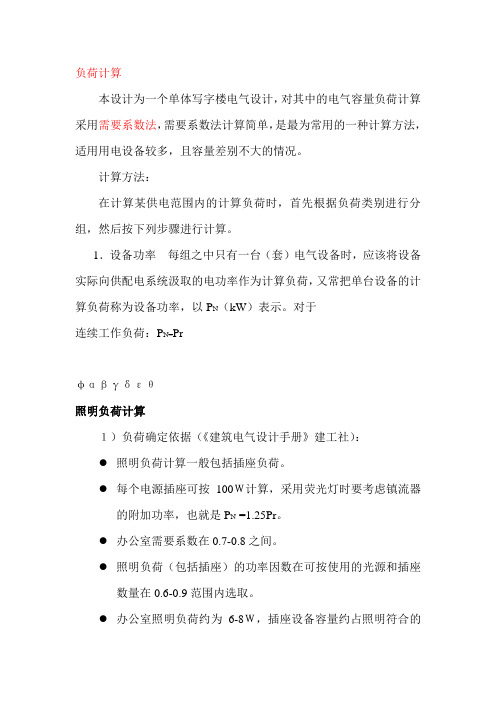

负荷计算本设计为一个单体写字楼电气设计，对其中的电气容量负荷计算采用需要系数法，需要系数法计算简单，是最为常用的一种计算方法，适用用电设备较多，且容量差别不大的情况。
计算方法：在计算某供电范围内的计算负荷时，首先根据负荷类别进行分组，然后按下列步骤进行计算。
1．设备功率每组之中只有一台（套）电气设备时，应该将设备实际向供配电系统汲取的电功率作为计算负荷，又常把单台设备的计算负荷称为设备功率，以P N（kW）表示。
对于连续工作负荷：P N=Prφαβγδεθ照明负荷计算１）负荷确定依据（《建筑电气设计手册》建工社）：●照明负荷计算一般包括插座负荷。
●每个电源插座可按100Ｗ计算，采用荧光灯时要考虑镇流器的附加功率，也就是P N =1.25Pr。
●办公室需要系数在0.7-0.8之间。
●照明负荷（包括插座）的功率因数在可按使用的光源和插座数量在0.6-0.9范围内选取。
●办公室照明负荷约为6-8Ｗ，插座设备容量约占照明符合的0.3-0.6之间（平均值为插座／照明＝1/2.9）。
随着现在化办公设备的增多，插座在照明负荷中所占比例将进一步增大，同时，照明负荷也要进一步增大。
２）根据以上依据、现在需求和将来发展确定照明负荷：统计：荧光灯折合成双灯管荧光灯为550盏，容量为：550x[(40 x 1.25) x 2=55kW其它白炽灯20kW插座500个，每个100W，容量为：500 x100 = 50 kW需要系数：0.8功率因数：cosφ＝0.75tgφ＝0.88设备容量：P N ＝55 + 20 + 50＝125 kW计算负荷：Pc＝Kd x P N＝0.8 x 125=100 kWQc = Pc x tgφ= 100 x 0.88 = 88 kvarSc = 133.2 kV AIc = 202.4 A空调设备，给排水泵设备，送排风机设备负荷计算需要系数：0.7功率因数：cosφ＝0.8tgφ＝0.75设备容量：制冷机9 kW冷媒水泵22 kW冷却水泵37 kW凝结水泵0.55 kW冷却塔2*7.5=15 kW生活水泵11 kW排水泵2 kW送排风机10 kW总计106.55 kW计算负荷：Pc＝Kd x P N＝0.7 x 106.55= 74.6 kWQc = Pc x tgφ= 74.6 x 0.8 = 55.9 kvarSc = 93.2 kV AIc = 141.7 A电梯负荷计算需要系数：1功率因数：cosφ＝0.5tgφ＝1.73设备容量：2*24 =48 kW计算负荷：Pc＝Kd x P N＝1 x 48 = 48 kWQc = Pc x tgφ= 48 x1.73 = 83 kvarSc = 95.9 kV AIc = 145.7 A应急电源负荷计算需要系数：1功率因数：cosφ＝1tgφ＝0设备容量：5 kW计算负荷：Pc＝Kd x P N＝1 x 5= 5 kWQc = Pc x tgφ=5 x0 = 0 kvarSc = 5 kV AIc = 7.6 A变压器低压端负荷总计：∑P N =125 + 106.55 + 48 + 5= 284.55 kW∑Pc＝100 + 74.6 + 48 + 5＝227.6 kW∑Qc= 88 + 55.9 + 83 = 226.9 kvar有功同时系数：Kp= 0.9无功同时系数：kq= 0.95总计算负荷：Pc＝Kp x∑Pc＝0.9 x 227.6 = 204 kWQc = kq x∑Qc = 0.95 x 226.9 = 215.6 kvarSc = 296.4 kV AIc = 450.4 A功率因数：cosφ＝0.69tgφ＝1.06列表如下：变压器低压侧无功功率补偿：补偿后的目标值cosφ２在一般条件下，取值cosφ２≥0.93时，补偿后变压器高压侧功率因数满足≥0.9的要求。
《建筑供配电与照明》课程标准课程代码：课程类型：职业岗位课程适用专业：建筑电气工程技术总学时：80学时左右一、课程定位1．课程的性质与任务本课程是建筑电气工程技术专业的一门职业岗位课程。
根据该专业施工技术员的能力要求，本课程主要包括工业与民用建筑供配电系统中常用的高低压电气设备的基本结构、工作原理和功能，负荷计算与分析、供配电系统的接线方式，二次回路的基本知识及防雷接地。
能够熟练进行建筑施工工地临时供配电系统设计，并提出相应的安全技术注意事项；能够熟练进行建筑电气施工设计竣工图更改，并参与技术交底会议等内容，通过学习要求学生能够掌握供配电运行、安全等技术，能够解决供配电系统的设计、选择以及照明系统接线方案的设计、选择、能够编制建筑工地施工用电的技术与安全措施。
能独立自主完成资料归档与工程交接；依据工程现场实际，会分析施工安全注意事项，编写保障施工措施；能够独立完成施工资料的整理与归档。
能够进行住宅小区供配电系统系统的日常运行与维护管理工作。
2．本课程与前后课程之间的联系本课程应以建筑概论、建筑识图与CAD、电工电子基础、电机与控制、建筑设备认识实习等专业基础知识为前导，与建筑弱电课程同步学习，后续课程为建筑电气安装施工技术、本课程的课程设计、安装工程造价和施工组织设计与管理等。
二、课程目标1．专业能力目标通过课程学习，具有建筑供配电系统安装的职业操作技能，熟悉常用的高（10KV）低压电气设备的类型、规格、性能特点、操作特点和选择计算等专业理论知识，掌握配电箱及部件的加工、制作与安装，掌握低压配电系统中的附属构筑物与设备的施工安装方法，掌握电气管线系统安装的方法、要求和步骤、质量标准和评估验收等专业应用知识，具备施工组织规划和方案编制的能力，客观制订施工质量和安全保障措施，独立完成施工资料的整理与归档，满足建筑设备安装的现场需要。
2．方法能力目标通过本课程学习，培养学生能够根据项目要求，科学汲取专业信息，确立工作目标；根据工程进展，合理选择工作过程，规划工作计划；根据现场情况，正确分析实际问题，决策组织方案；根据工艺要求，优化确定施工技术；落实施工方案；根据行业规范，系统检查制度方法，贯彻规范要求；根据验收条目，全面组织资料图纸，完成竣工交接。
