一、选择题（12 每题3分，共36分）1-如图1所示的旋转运动系统〈箭头方向表示转矩的实际方向），系统的运动状态是（A.减速 B. 匀速r<z; 图1 2.直流电动机的转速大小与励磁电流大小、电枢回路电阻值和（）有关,A. 所加电源电压大小B. 励磁电流的方向C. 电枢电流的方向D. 所加电源电压的极性 3. 如图2所示为他励宜流电动机的机械特性曲线族，表示的 ）的人为机械特性。

A.降低电源电压 B. 电枢回路申电阻C. 减弱磁通D. 增大磁通4. 一台8极三相异步电动机，定子电流频率为50Hz,电机正常运行时的转差率s 为0.04,则该电机转子电流的频率为（* A. 1. 5HzB. 2HzC. 48HzD. 50 Hz5.三相异步电动机的人为机械特性如图3所示，该 图表示的是（ ）的人为机械特性。

A. 降低电源电压B. 转子回路串电阻C. 改变频率（基频以上）D. 改变频率（基频以下）6. 为了调节同步电动机从电网吸取的无功功率以及同步电动机的功率因数，需要调节同 步电动机的（ ）就可以实现。

A.电枢电流B.电枢电压C. 励磁电流D.负载的功率因数7. 反应式微型同步电动机转子在不同的方向具有不同的磁阻，直轴方向磁阻最小，（） 方向避阻最大。

C.静止D.加速是（A. X轴C.交轴B. Y轴D. Z轴8.在电机内部，当（）时，电机温升不再升高，逐步达到其稳定温升 A.发热量小于散热量B.发热量大于散热量C.发热量等于0D.发热量等于散热量9. 升压DC/DC 变换器在开关管开通时，会发生（）现象。

A.电感电流减小，二极管电流为零B.电感电流减小，二极管电流减小C.电感电流增加，二极管电流为零D.电感电流增加，二极管电流增加10. 晶佩管-电动机双闭环直流调速系统在起动过程的恒流升速阶段，电动机的转速与设 定转速的关系为（）.A.电动机的转速小于设定转速B.电动机的转速大于设定转速C.电动机的转速等于设定转速D.二者转速关系无法确定11. 异步电动机变频调速时，低速通常需要在端电压/频率比恒定的基础上适当增加定子 电压，其原因为（ ）.A.提升电磁转矩B.降低电磁转矩C.增加电压/频率曲线斜率D.防止出现电机磁路饱和 12. 采用交-直-交无换向器电动机调速系统高速运行在第一象限电动状态时，对应的整流 侧触发角和换流超前角分别是（ ）.13. 如图4所示为他励直流电动机的工作特性曲线，其中曲线1是转速特性，曲线2是效 率特性，曲线3是转矩特性° （ ）14. 三相异步电动机能耗制动时的机械特性经过原点，且位于第二、四象限内。

电气传动与调速系统总复习(整理)2011.11一、选择题★机电传动系统稳定工作时中如果TM&gt;TL，电动机旋转方向与TM 相同，转速将产生的变化是加速。

★机电传动系统中如果TM&lt;TL，电动机旋转方向与TM相同，转速将产生的变化是减速。

★机电传动系统稳定工作时，如果TM=TL，电动机旋转方向与TM相同，转速将产生的变化是匀速。

★带电阻性负载的单相半波可控整流电路中，晶闸管承受的最大正向电压为__2U22__。

的变化范围为★带电阻性负载的单相半波可控整流电路中，?的移向范围是，而对应的?。

大正向电压为__2U2_，最大反向电压为2__。

★机电传动系统稳定工作时，如果Tm&gt;TL电动机旋转方向与Tm★在单闭环直流调速系统中，若要组成有静差的调速系统，则相同，转速将加速调节器应采用___P调节器____。

★机电传动发展的第一阶段是采用成组拖动的拖动方式★在单闭环直流调速系统中，若采用比例调节器，闭环系统的★设电动机某一转动方向的转速n为正，则约定电动机转矩TM静态转速降与开环系统转速降的关系为____1/（1+K）倍_与n____一致___的方向为___正向__。

★在鼠笼式异步电动机反接制动过程中，当电动机转速降至很★___位能转矩__的作用方向恒定，与运动方向无关。

低时，应立即切断电源，防止电动机反转★起重机吊一个重物升降时，负载的机械特性是★正常运转的直流无差调速系统，当△U=0时，系统将_位能型恒转矩___。

在给定转速下运转。

★下面哪个部分是属于直流电动机的定子部分？励磁绕组★正常运转的直流有差调速系统，当△U=0时，系统将★复励直流电机的励磁绕组和电枢绕组是在接近给定转速下运转。

一部分串联其他的并联。

★消除交流伺服电动机“自转”现象的方法是？★直流电动机最常用的启动方式是___降压启动__。

增加转子导条的电阻★直流电动机调速系统，若想采用恒功率调速，则可改变__Φ。

2.4 调速系统的基本指标与直流电机的基本调速方法许多生产机械的运行速度，随其具体工作情况而不同。

例如：车床切削工件时，精加工用高转速，粗加工用低转速；龙门刨床刨切时，刀具切入和切出工件用较低速度，中间一段切削用较高速度，工作台返回时用高速度。

这就是说，传动系统的运行速度需要根据生产机械的工艺要求而人为调节。

调速即是速度调节的简称。

调速可分为机械调速和电气调速两类。

改变传动机构速比的调速方法称为机械调速。

而通过改变电动机相关参数而改变系统运行转速的调速方法称为电气调速。

在电力传动系统中研究的调速，一般是指电气调速，即指在某一不变负载条件下，人为地改变电路的参数，而得到不同的速度。

调速与由其他因素(如负载变化)引起的速度变化不同，后者称为速度变化。

生产机械的调速是工业生产的实际需要。

大量的生产机械都需要调速。

可调速电力传动是现代电力传动的特点之一。

正确地选择可调速电力传动系统，可以保证工艺过程的顺利实现和完成，可以达到提高生产质量和增加产量的目的。

同时，在很多情况下，可以简化机械结构。

2.4.1 调速系统的基本指标如何选择和评价一个调速系统？应考虑以下指标（技术指标和经济指标）：调速范围、调速的稳定性和相对稳定性（即静差率）、调速的平滑性、调速的负载能力以及调速的经济性。

2.4.1.1 调速范围——D电力传动系统的调速范围，是指系统所能给出的最高转速n max 与最低转速n min 的比值，即minmax n n D =(2-52)电力传动系统的调速范围，一般是机械调速和电气调速配合起来实现的。

所以，系统的调速范围应为机械调速范围与电气调速范围的乘积。

这里，主要研究电气调速范围。

在决定调速范围时，一般取额定转矩下的最高转速与最低转速的比值，即NT T n n D ==minmax最高转速受电动机的换向和机械强度的限制；最低转速受生产机械对转速相对稳定性(静差率)要求的限制。

一般，金属切削机床主传动系统的调速范围为4~100，辅助传动系统可达1000；轧钢工业中的热轧机传动调速范围为3~10，而冷轧机可达20以上；造纸机传动系统调速范围为10~20。

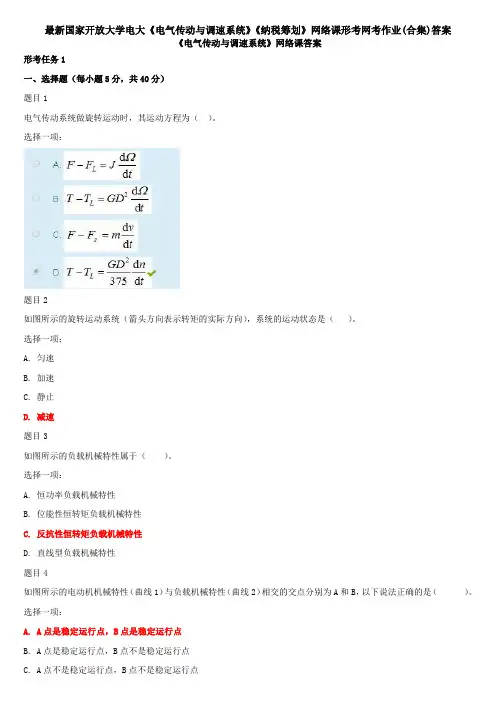

国家开放大学电大《电气传动与调速系统》《机电控制工程基础》网络课形考网考作业（合集）答案《电气传动与调速系统》网络课答案形考任务1 一、选择题（每小题5分，共40分）题目1 电气传动系统做旋转运动时，其运动方程为（）o 选择一项:F —Fj = J ---- dr r-r =GIT ——: dru _ dv F — F =扪— r dt十-GD 2 dn T —H L = V375 dt 题目2 如图所示的旋转运动系统（箭头方向表示转矩的实际方向），系统的运动状态是（）o 选择一项:A. 匀速B. 加速C. 静止D. 减速 题目3如图所示的负载机械特性属于（ ）o选择一项：A. 恒功率负载机械特性B. 位能性恒转矩负载机械特性C. 反抗性恒转矩负载机械特性D. 直线型负载机械特性题目4如图所示的电动机机械特性（曲线1）与负载机械特性（曲线2）相交的交点分别为A 和B,以下说法正确的是（ ）o 选择一项:A. A 点是稳定运行点，B 点是稳定运行点B. A 点是稳定运行点，B 点不是稳定运行点C. A 点不是稳定运行点，B 点不是稳定运行点D. A 点不是稳定运行点，B 点是稳定运行点题目5直流电动机的换向器与电刷配合，可将电枢绕组内的（）变换为电刷上的直流电势。

选择一项：A. 交流电势B. 直流电势C. 恒定电压D.D.不变电势题目6 如图所示为他励直流电动机的机械特性曲线组，表示的是（）的人为机械特性。

选择一项：A.减弱磁通B.降低电源电压C.电枢回路串电阻D.增大磁通题目7如图所示为他励直流电动机的工作特性曲线，下述表达正确的是（）o选择一项：A.曲线1是转速特性，曲线2是效率特性，曲线3是转矩特性B.曲线1是转矩特性，曲线2是效率特性，曲线3是转速特性C.曲线1是效率特性，曲线2是转速特性，曲线3是转矩特性D.曲线1是转速特性，曲线2是转矩特性，曲线3是效率特性题目8如图所示他励直流电动机机械特性与负载机械特性曲线的交点a,b,c,d,下述表达正确的是（）o选择一项：A.从a点到b点是属于调速运行，从c点到d点属于调速运行B.从a点到c点是属于调速运行，从c点到d点属于调速运行C.从a点到c点是属于调速运行，从b点到d点属于调速运行D.从a点到b点是属于调速运行，从b点到d点属于调速运行二、判断题（每小题5分，共40分）题目9当传动系统做旋转运动时，作用在电动机轴上的电磁转矩T和负载转矩TL之差，即T-T>AT称为动态转矩，当△T>0,即dn/dt > 0时，系统处于加速运行状态。

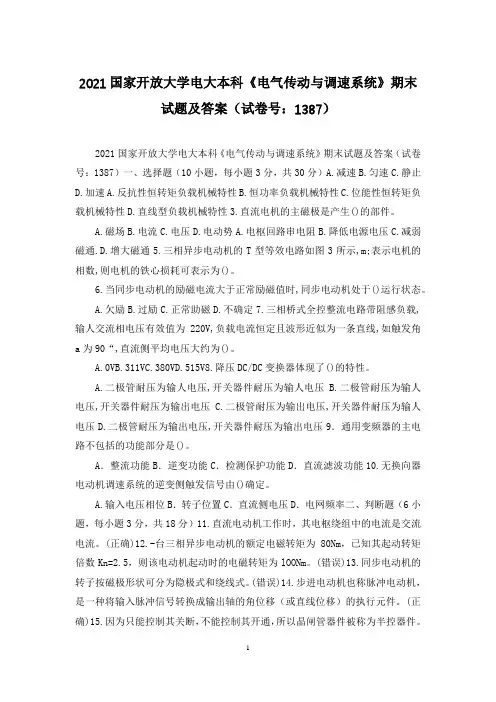

2021国家开放大学电大本科《电气传动与调速系统》期末试题及答案（试卷号：1387）2021国家开放大学电大本科《电气传动与调速系统》期末试题及答案（试卷号：1387）一、选择题（10小题，每小题3分，共30分）A.减速B.匀速C.静止D.加速A.反抗性恒转矩负载机械特性B.恒功率负载机械特性C.位能性恒转矩负载机械特性D.直线型负载机械特性3.直流电机的主磁极是产生()的部件。

A.磁场B.电流C.电压D.电动势A.电枢回路串电阻B.降低电源电压C.减弱磁通.D.增大磁通5.三相异步电动机的T型等效电路如图3所示,m;表示电机的相数,则电机的铁心损耗可表示为()。

6.当同步电动机的励磁电流大于正常励磁值时,同步电动机处于()运行状态。

A.欠励B.过励C.正常助磁D.不确定7.三相桥式全控整流电路带阻感负载,输人交流相电压有效值为220V,负载电流恒定且波形近似为一条直线,如触发角a为90“,直流侧平均电压大约为()。

A.0VB.311VC.380VD.515V8.降压DC/DC变换器体现了()的特性。

A.二极管耐压为输人电压,开关器件耐压为输人电压B.二极管耐压为输人电压,开关器件耐压为输出电压C.二极管耐压为输出电压,开关器件耐压为输人电压D.二极管耐压为输出电压,开关器件耐压为输出电压9．通用变频器的主电路不包括的功能部分是()。

A．整流功能B．逆变功能C．检测保护功能D．直流滤波功能10.无换向器电动机调速系统的逆变侧触发信号由()确定。

A.输入电压相位B．转子位置C．直流侧电压D．电网频率二、判断题（6小题，每小题3分，共18分）11.直流电动机工作时，其电枢绕组中的电流是交流电流。

(正确)12.-台三相异步电动机的额定电磁转矩为80Nm，已知其起动转矩倍数Kn=2.5，则该电动机起动时的电磁转矩为lOONm。

(错误)13.同步电动机的转子按磁极形状可分为隐极式和绕线式。

(错误)14.步进电动机也称脉冲电动机，是一种将输入脉冲信号转换成输出轴的角位移（或直线位移）的执行元件。

国家开放大学电大本科《电气传动与调速系统》期末
试题及答案

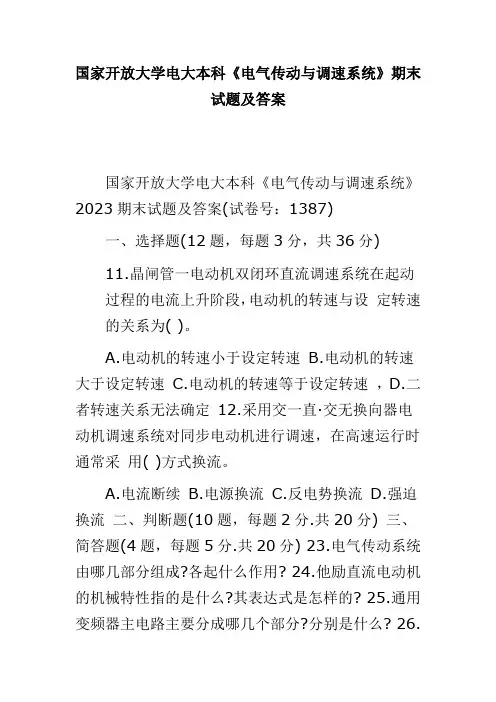

国家开放大学电大本科《电气传动与调速系统》2023期末试题及答案(试卷号：1387)
一、选择题(12题，每题3分，共36分)
11.晶闸管一电动机双闭环直流调速系统在起动
过程的电流上升阶段，电动机的转速与设定转速的关系为( )。

A.电动机的转速小于设定转速
B.电动机的转速大于设定转速
C.电动机的转速等于设定转速，
D.二者转速关系无法确定12.采用交一直·交无换向器电动机调速系统对同步电动机进行调速，在高速运行时通常采用( )方式换流。

A.电流断续
B.电源换流
C.反电势换流
D.强迫换流二、判断题(10题，每题2分.共20分) 三、简答题(4题，每题5分.共20分) 23.电气传动系统由哪几部分组成?各起什么作用? 24.他励直流电动机的机械特性指的是什么?其表达式是怎样的? 25.通用变频器主电路主要分成哪几个部分?分别是什么? 26.
典型的交一直一交无换向器电动机调速系统如何实现四象限运行?速度调节和正反转运行有什么进行控制?
四、综合题(2题.共24分) 试题答案及评分标准(仅供参考) 一、选择题(12题，每题3分，共36分) 1.D
2.D
3.A
4.C
5.B
6.C
7.C
8.A
9.A10.B 11.A 12.C
二、判断题(10题，每题2分，共20分) 13.× 14.√
15.× 16.× 17.× 18.√ 19.√ 20.× 21.√ 22.√。

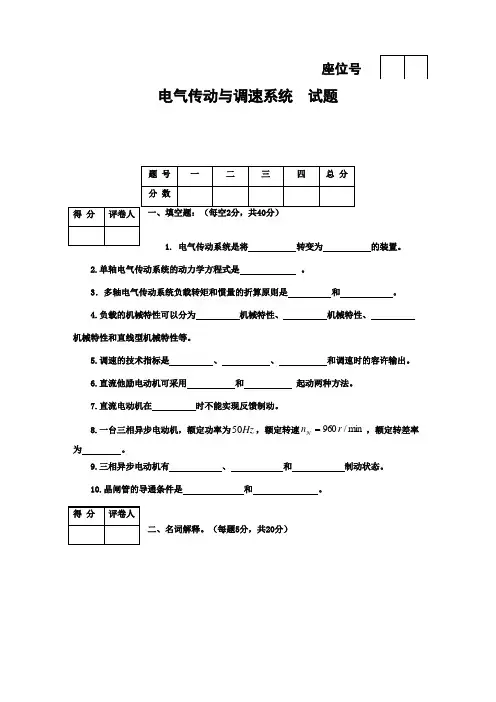

座位号 电气传动与调速系统 试题一、填空题：（每空2分，共40分）1. 电气传动系统是将 转变为 的装置。

2.单轴电气传动系统的动力学方程式是 。

3．多轴电气传动系统负载转矩和惯量的折算原则是 和 。

4.负载的机械特性可以分为 机械特性、 机械特性、 机械特性和直线型机械特性等。

5.调速的技术指标是 、 、 和调速时的容许输出。

6.直流他励电动机可采用 和 起动两种方法。

7.直流电动机在 时不能实现反馈制动。

8.一台三相异步电动机，额定功率为Hz 50，额定转速min /960r n N ，额定转差率 为 。

9.三相异步电动机有 、 和 制动状态。

10.晶闸管的导通条件是 和 。

二、名词解释。

（每题5分，共20分）题 号 一 二 三 四 总 分 分 数 得 分评卷人 得 分评卷人1.变频调速2. 晶闸管导通角3.逆变4.电动机的机械特性得分评卷人三、简答题。

（每题10分，共20分）1．电气传动系统稳定运行的必要充分条件是什么？（10分）2. 调速调压的特点是什么？得分评卷人四、计算题。

（每题10分，共20分）1.一台三相异步电动机，其部分铭牌数据如下：0.7/,82.0cos ,4===N st N I I KW P ϕ，效率84.0=η，求额定电流、起动电流。

2.一台他励直流电动机的额定数据如下：.0396min,/1500,8.39,220,5.7Ω=====Ra r n A I V U KW P N N N N 要求拖动N L T T 8.0=的恒转矩负载，采用三级起动，试用解析法求解各级电阻.电气传动与调速系统 试题答案及评分标准一、填空题：（每空2分，共40分）1.电能，机械能；2.dt d J T T L M ω=- 或dtdn GD T T L M ∙=-3752 3. 保持传递的功率不变，系统储存的动能不便；4.恒转矩型、离心式通风机型、恒功率型；5.调速范围，静差率，平滑性；6.降压起动，串电阻；7.o n n <； 8. 0.04 ； 9. 能耗制动、反接制动、反馈制动；10.阳极加正向电压，控制极加正向电压。

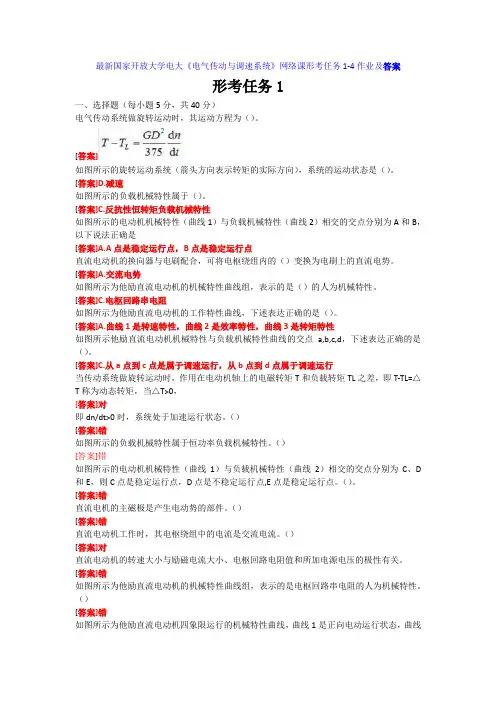

最新国家开放大学电大《电气传动与调速系统》网络课形考任务1-4作业及答案形考任务1一、选择题（每小题5分，共40分）电气传动系统做旋转运动时，其运动方程为（）。

[答案]如图所示的旋转运动系统（箭头方向表示转矩的实际方向），系统的运动状态是（）。

[答案]D.减速如图所示的负载机械特性属于（）。

[答案]C.反抗性恒转矩负载机械特性如图所示的电动机机械特性（曲线1）与负载机械特性（曲线2）相交的交点分别为A和B，以下说法正确是[答案]A.A点是稳定运行点，B点是稳定运行点直流电动机的换向器与电刷配合，可将电枢绕组内的（）变换为电刷上的直流电势。

[答案]A.交流电势如图所示为他励直流电动机的机械特性曲线组，表示的是（）的人为机械特性。

[答案]C.电枢回路串电阻如图所示为他励直流电动机的工作特性曲线，下述表达正确的是（）。

[答案]A.曲线1是转速特性，曲线2是效率特性，曲线3是转矩特性如图所示他励直流电动机机械特性与负载机械特性曲线的交点a,b,c,d，下述表达正确的是（）。

[答案]C.从a点到c点是属于调速运行，从b点到d点属于调速运行当传动系统做旋转运动时，作用在电动机轴上的电磁转矩T和负载转矩TL之差，即T-TL=△T称为动态转矩，当△T>0，[答案]对即dn/dt>0时，系统处于加速运行状态。

（）[答案]错如图所示的负载机械特性属于恒功率负载机械特性。

（）[答案]错如图所示的电动机机械特性（曲线1）与负载机械特性（曲线2）相交的交点分别为C、D 和E，则C点是稳定运行点，D点是不稳定运行点,E点是稳定运行点。

（）。

[答案]错直流电机的主磁极是产生电动势的部件。

（）[答案]错直流电动机工作时，其电枢绕组中的电流是交流电流。

（）[答案]对直流电动机的转速大小与励磁电流大小、电枢回路电阻值和所加电源电压的极性有关。

[答案]错如图所示为他励直流电动机的机械特性曲线组，表示的是电枢回路串电阻的人为机械特性。

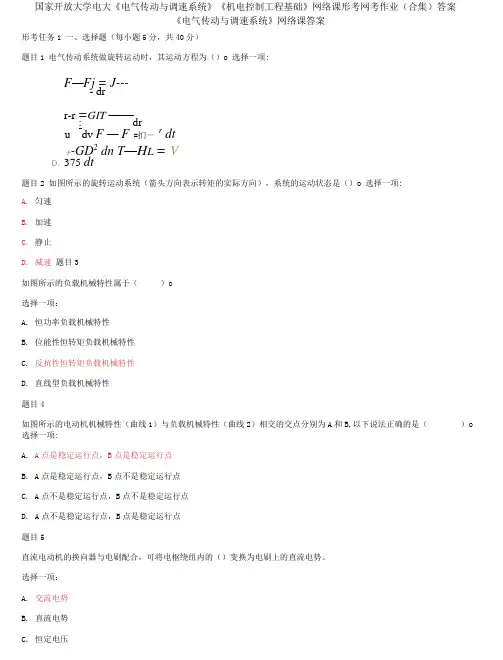

最新国家开放大学电大《电气传动与调速系统》《纳税筹划》网络课形考网考作业(合集)答案《电气传动与调速系统》网络课答案形考任务1一、选择题（每小题5分，共40分）题目1电气传动系统做旋转运动时，其运动方程为（）。

选择一项：题目2如图所示的旋转运动系统（箭头方向表示转矩的实际方向），系统的运动状态是（）。

选择一项：A. 匀速B. 加速C. 静止D. 减速题目3如图所示的负载机械特性属于（）。

选择一项：A. 恒功率负载机械特性B. 位能性恒转矩负载机械特性C. 反抗性恒转矩负载机械特性D. 直线型负载机械特性题目4如图所示的电动机机械特性（曲线1）与负载机械特性（曲线2）相交的交点分别为A和B，以下说法正确的是（）。

选择一项：A. A点是稳定运行点，B点是稳定运行点D. A点不是稳定运行点，B点是稳定运行点题目5直流电动机的换向器与电刷配合，可将电枢绕组内的（）变换为电刷上的直流电势。

选择一项：A. 交流电势B. 直流电势C. 恒定电压D. 不变电势题目6如图所示为他励直流电动机的机械特性曲线组，表示的是（）的人为机械特性。

选择一项：A. 减弱磁通B. 降低电源电压C. 电枢回路串电阻D. 增大磁通题目7如图所示为他励直流电动机的工作特性曲线，下述表达正确的是（）。

选择一项：A. 曲线1是转速特性，曲线2是效率特性，曲线3是转矩特性B. 曲线1是转矩特性，曲线2是效率特性，曲线3是转速特性C. 曲线1是效率特性，曲线2是转速特性，曲线3是转矩特性D. 曲线1是转速特性，曲线2是转矩特性，曲线3是效率特性题目8如图所示他励直流电动机机械特性与负载机械特性曲线的交点a,b,c,d，下述表达正确的是（）。

选择一项：A. 从a点到b点是属于调速运行，从c点到d点属于调速运行B. 从a点到c点是属于调速运行，从c点到d点属于调速运行C. 从a点到c点是属于调速运行，从b点到d点属于调速运行D. 从a点到b点是属于调速运行，从b点到d点属于调速运行二、判断题（每小题5分，共40分）题目9当传动系统做旋转运动时，作用在电动机轴上的电磁转矩T和负载转矩TL之差，即T-TL=△T称为动态转矩，当△T>0，选择一项：对错题目10如图所示的负载机械特性属于恒功率负载机械特性。

国家开放大学电大本科《电气传动与调速系统》2023期末试题及答案（试卷号：1387）国家开放大学电大本科《电气传动与调速系统》 2023 期末试题及答案（试卷号：1387）一、选择题（（12JK,每题 3 分，共 36 分）1. 如图 1所示的旋转运动系统（箭头方向表示转矩的实际方向），系统的运动状态是（）。

A. 减速B. 匀速C. 静止D. 加速 2. 如图 2所示的电动机机械特性（曲线 1）与负载机械特性（曲线 2）相交的交点分别为 A 和 B,以下说法正确的是（）. A. A 点不是稳定运行点，B点不是棋定运行点 B. A 点是稳定运行点,B点不是稳定运行点 C. A 点不是稽定运行点，B点是稳定运行点 D.A 点是秘定运行点，B点是稳定运行点 3. 如图 3所示为他励宜流电动机的机械特性曲线族，表示的是（）的人为机械特性. A. 降低电源电压 B. 电枢回路申电阻C. 减弱磁通 D. 增大磁通 4:三相异步电动机（极数为 2》，定子电流频率为/）正常运行时，定子旋转磁场的转速是 A. 转子转速 n C.同步转速 n,=60f/p 5. 三相异步电动机的 T型等效电路如图4 所示,表示电机的相数，则转子绕组的桐耗可表示为（）. A. B. P f .2=m l /2 2 R , 2C. P t ^=nt i I\R&bdquo;D. 6. —台同步电动机的矩角特性如图 5所示，可知，该同步电动机为（）. A. 隐极同步电动机 B. 绕线式同步电动机 C. 凸极同步电动机 D. 笼型同步电动机 7-交流伺服电动机的控制方式有：幅值控制、幅相控制和（）。
