第15讲 电流和电路 (2)

第2课时电路的三种状态出示目标1．了解通路、断路、短路，认识短路的危害。

2．通过演示实验和电路分析，掌握判断电路状态的一般方法。

学习指导通路、断路、短路。

阅读课本第39页，完成下列填空：1．电流从一点流到另一点，可以走导线又可以走用电器的时候，它一定走导线而不走用电器，这时这两点间的用电器被短路。

2．不通的电路叫断路。

断路与开路是同种意思，就是在正确的电路中，开关断开时电路的状态，电流是不流通的。

3．正常工作的电路叫通路。

通路是指电路中开关是闭合的，电流是可以__流通的。

4．短路是指将用电器与导线并联，电流会只从导线通过，而不走用电器，这样我们就说短路了这个用电器；或与电源并联，而短路了电源。

短路是电路不正常状态，会烧坏电路元件。

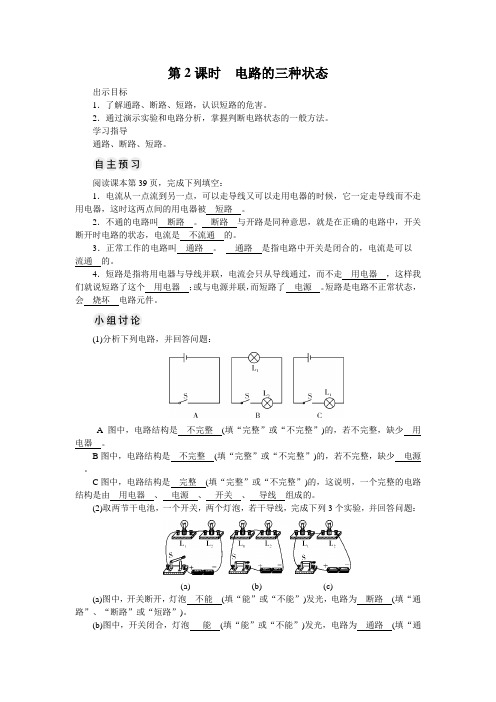

(1)分析下列电路，并回答问题：A图中，电路结构是不完整(填“完整”或“不完整”)的，若不完整，缺少用电器。

B图中，电路结构是不完整(填“完整”或“不完整”)的，若不完整，缺少电源__。

C图中，电路结构是完整(填“完整”或“不完整”)的，这说明，一个完整的电路结构是由用电器、电源、开关、导线组成的。

(2)取两节干电池，一个开关，两个灯泡，若干导线，完成下列3个实验，并回答问题：(a)(b)(c)(a)图中，开关断开，灯泡不能(填“能”或“不能”)发光，电路为断路(填“通路”、“断路”或“短路”)。

(b)图中，开关闭合，灯泡能(填“能”或“不能”)发光，电路为通路(填“通路”、“断路”或“短路”)。

(c)图中，开关闭合，两个灯泡将能发光(填“能发光”或“不能发光”)。

将一根导线接在L1的两个接线柱上，发现L1熄灭，L2发光。

1．电路有三种状态：通路、断路、短路。

2．短路是导线不经过用电器直接跟电源两极相连的电路，局部短路是将一根导线直接与用电器的两端并联，若电路中还有其他用电器，不会造成电源短路。

局部短路时被短路的用电器中几乎无电流通过，这个用电器将不再起作用，也不会被损坏。

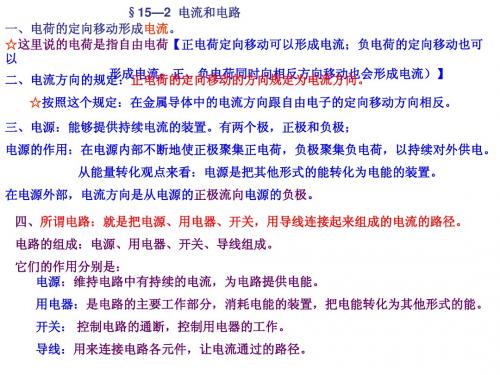

第十五章第2节《电流和电路》一、电流1、电荷的定向移动形成电流；（电荷包括正电荷和负电荷定向移动都可以形成电流）3、规定：正电荷定向移动的方向为电流的方向（负电荷定向移动的方向与电流方向相反，尤其注意电子是负电荷，电子的移动方向与电流的方向相反）4、在电源外部，电流的方向从电源的正极流向用电器，再回到负极；5、二极管是半导体，具有单向导电性，即电流只能从它的一端流向另一端，不能反向流动。

6电流的概念：电流等于1s内通过导体横截面积的电荷量。

说明：电流只与电荷量、通电时间有关，与导线的粗细，即横截面积的大小无关。

7、物理意义：电流表示电流的大小或强弱。

8、计算电流的公式：I=Q/t 其中I表示电流，单位是：安培 A ； Q表示：电荷量，单位是：库仑 C ；t表示时间，单位是：秒 s9、单位：1、国际单位： A 2、常用单位：mA 、μA 3、换算关系：1A=1000mA 1mA=1000μA某同学用台灯工作时电流约140 mA ，合0.14 A 它表示：1s内通过导体横截面积的电荷量0.14C 。

2s内通过导体某一横截面积电子数为：1.75×1018个。

10、测量：1、仪器：电流表，符号：2、方法：㈠读数时应做到“三看清”即看清接线柱上标的量程，看清每大格电流值、看清每小格电流值㈡使用时规则：①电流表要串联在电路中；②电流从电流表的正接线柱流入，负接线柱流出，否则指针反偏。

③被测电流不要超过电流表的最大测量值Ⅰ危害：被测电流超过电流表的最大测量值时，不仅测不出电流值，电流表的指针还会被打弯，甚至表被烧坏。

Ⅱ选择量程：实验室用电流表有两个量程，0—0.6A 和0—3A。

测量时，先选大量程，用开关试触，若被测电流在0.6A—3A可测量，若被测电流小于0.6A则换用小的量程，若被测电流大于3A则换用更大量程的电流表。

④绝对不允许不经用电器直接把电流表连到电源两极上，原因电流表相当于一根导线。

二、电路电路：用导线将用电器、开关、用电器连接起来就组成了电路；1、电源：提供持续电流，把其它形式的能转化成电能；电路2、用电器：消耗电能，把电能转化成其它形式的能（电灯、风扇等）；的构成3、导线：，连接电路的各个元件，输送电能；4、开关：控制电路的通断；三、电路的工作状态1、通路：处处连通的电路；2、开路（断路）：某处断开的电路；3、短路：不经用电器用导线直接将电源的正负极；四、得到持续电流的条件：1、必须有电源，2、电路必须是通路。

第2节电流和电路教材分析一、课标分析1.知道电路的组成。

2.会画电路图,会连接实物图。

3.认识断路、短路、通路。

二、内容和地位分析本节内容由电流、电路的构成、电路图和通路断路短路四部分组成。

本节内容的教学重点是会连接电路,会画简单的电路图,能辨别通路、断路和短路。

要突出教学重点,就应该让学生多动手、多实验、多画图、多识图,所以无论是课上还是课后,都要多给学生创造机会和提供条件,引导学生动手实验和动手画图。

在科学探究方面,重点是经历从实验中归纳结论的过程,形成安全操作的初步意识。

教学难点是对电流概念的理解和对短路、短接的理解与识别,同时让学生规范地画出电路图也是这节课的难点。

学情分析学生对电有一定的感性认识,但多数是基于从前科学课等课程的零碎认识和一些简单的生活经验,对电流和电路的认识更是不明确、不具体。

九年级学生正处于心智的迅速成长阶段,对新知识、新事物有着强烈的求知欲,对电既熟悉又陌生、既好奇又有一定的胆怯,而且他们善于从具体形象思维向抽象逻辑思维过渡,思维常常与感性经验直接相联系,因此需要创设情境,尽可能多的联系生活,设计学生活动,在活动中思维,在活动中学习。

教学目标1.知道电流的形成及其条件,知道电流方向的规定。

2.通过动手实验,认识断路、通路、短路,知道电路的组成。

3.从能量转化的角度认识电源和用电器。

4.能用电路元件符号画简单的电路图,能连接简单的电路。

核心素养培养学生乐于观察和思考日常生活中的物理学道理。

重点难点重点:知道电流和电路,会画简单的电路图。

难点:电流的形成和方向。

教学过程:新回忆上节课的一个实验:两个相同的验电器A和B,A带电,B不带电,用不带电的金属棒CD将A、B连接起来,观察到A金属箔的张角变小,B金属箔的张角变大。

这表明电荷在金属导体中做了定向移动,但这种定向移动瞬间就结束了。

实际中点亮的小灯泡能持续发光,是因为有电荷不断地流过小灯泡。

那么,怎样才能使电荷不断地流过小灯泡呢?思考并回答问题续表:【设计电路与实验】(1)如图甲所示,没有电源,无论断开还是闭合开关,小灯泡都不亮。
