10KV保护试验作业指导书2．常规检查：2.1装置内外部检查：2.1.1检查二次设备外部应完好无损，外观清洁，并对设备进行清扫。
2.1.2检查保护装置的设备名称、屏上按钮压板名称、控制电缆编号、二次回路端子排号及端子号头应正确完整清晰。
2.1.3检查端子排的连线应接触可靠，端子螺丝紧固。
2.1.4检查保护装置各插件插、拔灵活，接触面光洁无损，各插件和插座之间定位良好。
2.1.5检查装置印刷电路无机械损伤或变形，所有元件的焊接质量良好。
2.1.6检查各插件上集成电路芯片应插紧，型号正确。
2.2检查装置面板上各个按键接触良好，各键功能符合厂家说明，按动按键可进入菜单执行相应操作。
2.3整定装置的时钟与实际时间一致，并检查装置时钟的失电保护功能，即装置在失电一段时间情况下，走时仍然准确。
2.4检查装置的定值可以修改并且可以保存，定值区号可切换，装置掉电后可保存已经整定好的定值。
3．二次回路绝缘测试：5．保护交流采样检查：5.1零漂检查：5.2 交流采样检查：5.2.3 测量电流采样值：7．保护试验：8．CT回路值阻测试9．保护整组试验：9.1 模拟保护区内故障：用微机继保仪从保护屏的端子排上加入电流、电压，分别模拟各相故障，观察保护动作行为正确，与保护装置连接的断路器的跳闸回路均应给予验证，每次应同时投入跳闸压板，监视断路器实际跳闸必须与故障一致。
9.2 检查保护装置的断路器辅助接点位置的开关量输入情况与实际一致。
9.3 手合故障检查断路器防跳。
手动合上断路器并保持在合闸位置，同时模拟保护动作，单相故障一次，多相故障一次，现场监视断路器的实际跳闸情况应为三相跳闸不合闸。
10. 试验结论：本保护装置经现场调试完毕，经上述检验各项技术指标符合规程和厂家的标准及要求，二次回路完整正确，装置检验合格，可以投入运行。
配电箱及开关箱使用与维护安全作业指导书1、所有配电箱均应标明其名称、用途，并作出分路标记。
2、所有配电箱门应配锁，配电箱和开关箱应由专人负责。
3、所有配电箱、开关箱应每月进行检查和维修一次。
检查、维修人员必须是专业电工。
检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具。
4、对配电箱，开关箱进行检查、维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。
5、所有配电箱、开关箱在使用过程中必须按照下述操作顺序：1）送电操作顺序为：总配电箱一分配电箱一开关箱；2）停电操作顺序为：开关箱一分配电箱一总配电箱（出现电气故障的紧急情况除外）。
6、施工现场停止作业一小时以上时，应将动力开关箱断电上锁。
7、开关箱的操作人员必须符合专业用电人员五做到要求，并熟悉开关电器的正确操作方法。
8、配电箱、开关箱内不得放置任何杂物，并应经常保持整洁。
9、配电箱、开关箱内不得挂接其他临时用电设备。
10、熔断器的熔体更换时，严禁用不符合原规格的熔体代替。
11、配电箱、开关箱的进线和出线不得承受外力。
严禁与金属尖锐断口和强腐蚀介质接触。
配电箱及开关箱使用与维护安全作业指导书（2）配电箱和开关箱是电力系统的重要组成部分，对电力设备的正常运作和安全使用起着关键作用。
为了确保电力设备的正常运行和人身安全，在使用和维护配电箱和开关箱时需要遵循一些安全操作规程。
本文将为您介绍配电箱和开关箱的使用与维护安全作业指导书。
一、配电箱和开关箱的基本概念1. 配电箱（Distribution Box）：配电箱是用来集中安装电源线和插座的一个电子设备。
它对电线进行隔离，用于保护电线和连接各种电器设备。
2. 开关箱（Switch Box）：开关箱是安装在室内或室外的电气设备中，用于集中控制和保护电气设备和线路的设备。
开关箱内装有接触器、继电器、保险丝、开关、避雷器等。
二、配电箱和开关箱的安全使用规程1. 安全检查：在使用配电箱和开关箱之前，应进行安全检查，包括检查外观有无异常、检查接线和连接器是否牢固，检查开关和插座是否正常工作等。
一、编制目的及适用范围：为了确保继电保护及安全自动装置调试试验的顺利进行，保证试验工作的安全、优质、高效，特编制本作业制导书。
本作业指导书仅适用于永修500kV变电站主变扩建工程全站继电保护及安全自动装置的调试工作及相关二次回路的整组传动工作。
二、执行的质量标准：《继电保护及安全自动装置技术规程》《继电保护及安全自动装置检验规程》《国家电网公司十八项电网重大反事故措施》江省电力设计院对本站的设计要求三、人员组织：技术负责人王旭华调试工程师何亮，于蒙天调试助理王光平，石继旗，朱正苏专职安全员万仕许专职质检员程敏四、工器具配备：仪器名称仪器型号数量继保仪HD-6940 1套继保仪MC-2000A 2套高频测试仪HW-5220 2套万用表若干蓄电池放电仪奥特迅1台衰耗器T-75 2台五、作业条件：1）现场各地施工电源完好，交直流电源质量稳定。
2）检查所有试验仪器是否正常、合格。
3）试验人员身体健康，具备必要的试验相关专业知识，熟悉作业安全工作规程，并经考试合格。
4）试验所需的资料如：试验规程、相关图纸及装置的出厂资料。
5）设备已到场，经开箱检查无外观问题，其中部分需安装后才进行试验。
六、技术措施江西省水电工程局电力调试所已独立完成了全国范围内约40余座220kV、110KV变电站的调试工作，特别是调试了多座水电站的励磁系统、多座火电厂输煤系统及脱硫系统,积累了丰富的调试经验。
为了永修500KV变的调试工作顺利进行，我局组织了多名具有丰富调试经验和较高专业理论水平的专业调试人员负责本工程调试任务。
并与江西省电力试验研究院已签定合作协议，中试所提供可靠的技术支持。
本工程所有调试项目试验数据应符合国家有关规范、规程的规定，制造商技术说明书的要求。
对试验中发现的有争议的问题、试验项目及时汇报监理单位，与制造商技术人员协商解决，做好书面记录及签证。
保护装置调试工艺流程：试验没备、仪器准备保护装置单元调试二次回路检查整组传动试验高频、光纤通道联调带负荷试验6．1 微机保护调试（1）外观及接线检查：a、检查各元件是否有松动，有无机械损伤，连线是否完好。

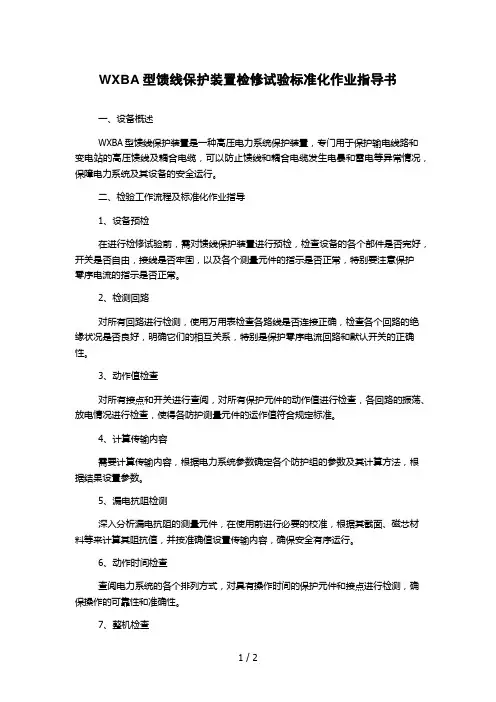

WXBA型馈线保护装置检修试验标准化作业指导书一、设备概述WXBA型馈线保护装置是一种高压电力系统保护装置，专门用于保护输电线路和变电站的高压馈线及耦合电缆，可以防止馈线和耦合电缆发生电暴和雷电等异常情况，保障电力系统及其设备的安全运行。
二、检验工作流程及标准化作业指导1、设备预检在进行检修试验前，需对馈线保护装置进行预检，检查设备的各个部件是否完好，开关是否自由，接线是否牢固，以及各个测量元件的指示是否正常，特别要注意保护零序电流的指示是否正常。
2、检测回路对所有回路进行检测，使用万用表检查各路线是否连接正确，检查各个回路的绝缘状况是否良好，明确它们的相互关系，特别是保护零序电流回路和默认开关的正确性。
3、动作值检查对所有接点和开关进行查阅，对所有保护元件的动作值进行检查，各回路的振荡、放电情况进行检查，使得各防护测量元件的运作值符合规定标准。
4、计算传输内容需要计算传输内容，根据电力系统参数确定各个防护组的参数及其计算方法，根据结果设置参数。
5、漏电抗阻检测深入分析漏电抗阻的测量元件，在使用前进行必要的校准，根据其截面、磁芯材料等来计算其阻抗值，并按准确值设置传输内容，确保安全有序运行。
6、动作时间检查查阅电力系统的各个排列方式，对具有操作时间的保护元件和接点进行检测，确保操作的可靠性和准确性。
7、整机检查当我们完成了以上的各个步骤时，需要对整个装置进行彻底检查，保证元件的安装不错，线路的连接正确，参数设置方便，确保它是一个完整、可靠、安全的高压电力系统保护设备。
8、检验报告根据以上所有的检测结果，我们需要写出一份详细的检验报告，将所有的问题与结果归纳整理，以便后续运维工作。
三、结尾本文主要是从WXBA型馈线保护装置检修试验标准化作业指导书的视角，为大家阐述这种高压电力系统保护设备的工作流程以及在检查过程中需要遵循的标准和规范，并希望能对广大读者有所帮助。
设备保养员作业指导书标题：设备保养员作业指导书引言概述：设备保养员作为企业设备保养的重要一员，需要具备一定的专业知识和技能。
为了确保设备的正常运行和延长设备的使用寿命，制定一份详细的设备保养员作业指导书是非常必要的。
本文将从设备保养员作业指导书的编写原则、内容要点、操作流程、常见问题及解决方法以及定期检查维护等五个部分进行详细介绍。
一、设备保养员作业指导书的编写原则1.1 简明扼要：作业指导书应该简洁明了，避免冗长的文字和复杂的操作步骤，便于设备保养员快速理解和操作。
1.2 规范性：指导书应该按照标准的格式和规范的要求编写，确保操作流程的规范性和一致性。
1.3 及时更新：随着设备的更新和维护技术的变化，作业指导书需要及时更新，保持与设备保养要求的同步。
二、设备保养员作业指导书的内容要点2.1 设备基本信息：包括设备名称、型号、生产厂家、安装位置等基本信息。
2.2 保养周期：明确设备的保养周期和保养频率，确保设备按时得到保养。
2.3 保养内容：详细列出设备的保养内容，包括清洁、润滑、检查等具体操作步骤。
三、设备保养员作业指导书的操作流程3.1 设备检查：设备保养员应该先对设备进行检查，确保设备处于正常状态。
3.2 清洁保养：根据指导书的要求，进行设备的清洁和保养工作，包括清除杂物、更换润滑油等。
3.3 记录填写：保养员应该及时记录保养情况，包括保养时间、保养内容、保养人员等信息。
四、设备保养员作业指导书常见问题及解决方法4.1 设备故障：遇到设备故障时，保养员应该及时停止操作，并向相关部门报告。
4.2 操作不当：如果保养员在操作过程中出现错误，应该立即停止操作，并及时纠正。
4.3 安全问题：保养员在操作过程中要注意安全，避免发生意外事故。
五、设备保养员作业指导书的定期检查维护5.1 定期检查：定期对设备保养员的操作情况进行检查，确保操作规范。
5.2 维护培训：定期对设备保养员进行维护培训，提高其保养技能和知识水平。

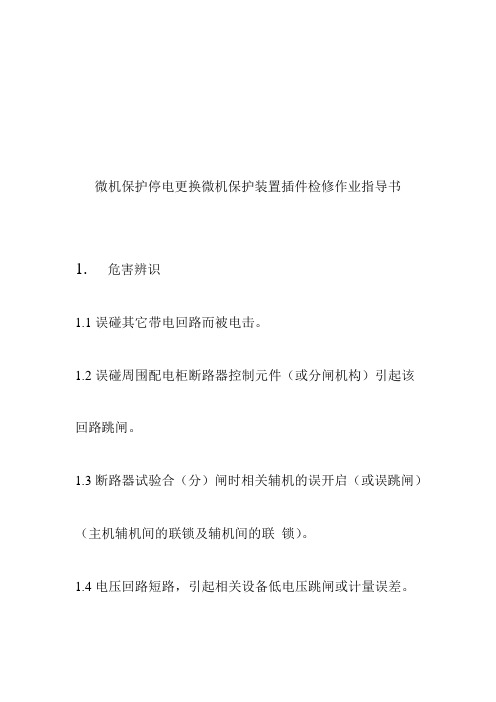

微机保护停电更换微机保护装置插件检修作业指导书1.危害辨识1.1误碰其它带电回路而被电击。
1.2误碰周围配电柜断路器控制元件（或分闸机构）引起该回路跳闸。
1.3断路器试验合（分）闸时相关辅机的误开启（或误跳闸）（主机辅机间的联锁及辅机间的联锁）。
1.4电压回路短路，引起相关设备低电压跳闸或计量误差。
2.准备阶段2.1物资：需要更换的插件板一块（或几块X尼龙扎带若干、绝缘胶布一卷。
2.2工具：电源盘一个、微机保护校验仪一台、万用表一块、电工工具一套。
2.3人员：2名（其中至少1名对微机保护较熟练的人员L 2.4作业前的联系工作：2.4.1票证：办理《电气检修工作票》。
2.4.2具备空试条件时办理相关辅机停（送）电送操作联系。
2.5方案：根据以上内容制定详细的更换和校验方案。
2.6安全学习：根据校验方案，组织参与人员进行安全学习并做好记录。
3.实施阶段3.1确认工作票上的操作已全部执行无误。
3.2拆除原微机保护器上已损坏的插件。
3.5重新输入（检查）保护定值、压板。
3.6按微机保护装置的要求，逐项做与更换插件相关的各项试验：3.6.1更换电源插件要观察微机保护器工作状态，做空投试验。
3.6.2更换交流插件要从CT加电流观察测量、保护电流情况，送电压空开（保险）观察电压情况。
3.6.3更换信号插件要做空投试验，并检查红、绿灯情况以及电脑上开关的显示情况。
3.6.4更换CUP插件要做空投试验、保护跳闸试验、保护报警试验。
3.7分析试验结果，若结果合格，则进行C、D二项；否则，进行A、B二项：3.7.1进行详细分析、检查、维修。
3.7.2重复进行相关项目试验，直至合格。
3.7.3保护装置动作复归，恢复二次回路接线。
3.7.4联系值班班长，本次工作已完成，开关空试正常，微机保护器恢复正常。
4.检修时间：更换CPU插件为1.5小时，更换其他插件为1小时。
5.交接阶段5.1清理现场的工具、物资、卫生。
5.2联系值班班长，注消电气检修工作票。

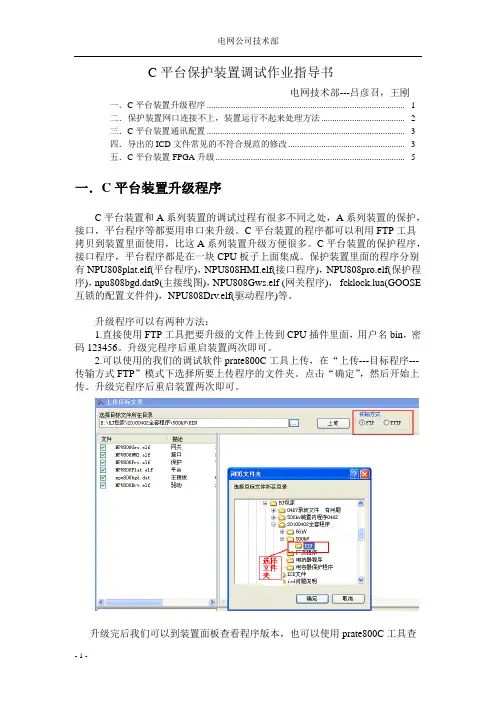

C平台保护装置调试作业指导书电网技术部---吕彦召，王刚一．C平台装置升级程序 .......................................................................................... - 1 -二．保护装置网口连接不上，装置运行不起来处理方法 ...................................... - 2 -三．C平台装置通讯配置 .......................................................................................... - 3 -四．导出的ICD文件常见的不符合规范的修改 ..................................................... - 3 -五．C平台装置FPGA升级...................................................................................... - 5 - 一．C平台装置升级程序C平台装置和A系列装置的调试过程有很多不同之处，A系列装置的保护，接口，平台程序等都要用串口来升级。
C平台装置的程序都可以利用FTP工具拷贝到装置里面使用，比这A系列装置升级方便很多。
C平台装置的保护程序，接口程序，平台程序都是在一块CPU板子上面集成。
保护装置里面的程序分别有NPU808plat.elf(平台程序)，NPU808HMI.elf(接口程序)，NPU808pro.elf(保护程序)，npu808bgd.dat9(主接线图)，NPU808Gws.elf (网关程序)，fcklock.lua(GOOSE 互锁的配置文件件)，NPU808Drv.elf(驱动程序)等。
升级程序可以有两种方法：1.直接使用FTP工具把要升级的文件上传到CPU插件里面，用户名bin，密码123456。
RCS-931系列线路保护装置作业指导书（检验报告）变电站_________线路名称_______开关编号______ 装置型号_________额定电压____V额定电流_____A 检验日期_____年____月___日至_____年____月___日检验人_____________________审核人_______1 清扫、紧固、外部检查2 逆变电源检查3 保护程序版本信息核对4 模数交流采样检验4.1 检验零漂将保护装置电流回路断开、电压回路短接。
检查指标要求：在一段时间内（5分钟）零漂值稳定在0.01In或0.2V以内。
结论：4.2 检验电流电压刻度将所有电流通道相应的电流端子顺极性串联加稳定交流电流，将所有电压通道相应的电压端子同极性并联加稳定交流电压。
检验0.1、1、5倍的额定电流和0.1、0.5、1倍的额定电压下的测量精度，通道采样值误差≤5%，在电压1V和电流0.1In时，相角误差≤3°。
结论：5 开关量输入检查6 开关量输出检查7 整组功能及定值检验7.1 分相光纤纵差保护检验7.2 光纤零序纵差保护检验:7.3 相间距离保护7.4 接地距离保护7.5 零序电流7.6 工频变化量距离保护7.7 保护反方向出口故障性能检验7.8 TV断线时的过电流保护：7.9 合闸于故障线路保护检验8 发光功率、光接收功率测试9 整组试验10 本次检验发现问题及处理情况：11 检验结论：装置经检验（合格、不合格）附：装置定值打印报告RCS-931微机高压线路保护装置相量检查报告1 线路潮流情况有功P= MW；无功Q= MVAR；负荷角θ=arctg Q / P = °2 查看菜单或相位表进行测试，记录电压、电流值及其相位3相序判别：电流：；电压：；4 结论：相量检查结果（合格、不合格）附：打印采样报告。
配电运维作业指导书配电运维作业指导书一、作业目的1、确保配电系统正常运转，保障用电安全、稳定、高效；2、维护和保养配电设备，延长使用寿命，降低维修成本；3、落实电器安全生产，确保人身安全和财产安全。
二、作业前的准备工作1、检查作业人员证件并进行岗前培训；2、查看设备构造、性能、承载能力，在操作前对由于设备性能、用途、配合状况等造成的隐患进行安全分析、应急预案。
必要时设置适当的警戒线；3、确保作业环境宽敞，保洁、通风、无漏雨现象；4、举报防护措施严密，检查可靠；5、向相关单位或知会相关工厂安监部门。
必要时实行联合作业；6、根据需要组织相应的作业小组镇守材料和器材，明确分工和协调配合关系；7、原电源位、备电源位、电缆穿越安全防护初步指导套路。
三、作业流程1、检查设备完整性与运转状态检查系统设备是否按照要求放置，各个系统元件是否齐全、运转是否正常。
包括开关、保护装置，收发变压器，补偿装置等等；2、对系统线路进行检查区分线路、电缆的根数、截面是否满足实际接管能力的需求。
检查线路、电缆的安装质量以避免接线过紧或过宽不良现象及潜在安全隐患，检查是否有漏电现象以及线路绝缘防护是否完整和有效等；3、进行防护装置、控制装置、保护装置和电器元器件、电缆、接头等设备的检测。
检验各个元件是否均匀放置，接头是否牢固，各接触器触点是否正常弹性，以及各指示灯、电表等设备是否运转正常；4、拆除紧急故障在对配电设施进行检测中如果发现紧急事态需要紧急重构，应依据故障的根源确定相应设备拆除方案，进行果断操作以解决故障问题；5、记录和消防安全方面的检查按照工作流程进行记录操作并进行对记录的内部质量达成率确认。
另外，比对现场有无摄像头、消防栓、防火门和消防器材等关键设备和防范措施是否完备，并主动发现电器设备的安全隐患。
四、作业结束1、给出工作报告，记录在册并传达任务监理部门；2、检查所有元器件，保证设备纯净畅通，制订下一步维修计划；3、对设备进行保养、维护，维护设备并进行维护对建设来说十分重要，长时间使用过后，设备运输就会产生一些问题，及时维护可以延长设备的使用寿命，减少维修成本。
电力系统运维管理作业指导书一、引言电力系统运维管理是确保电力系统高效运行的重要环节，它涉及到设备维护、故障处理、检修计划等方面。
本指导书旨在为电力系统运维管理人员提供一份全面而简明的操作指南，以确保系统的稳定运行。
二、作业流程1. 设备巡检为了发现潜在的故障或隐患，维护人员应定期对电力系统各设备进行巡检。
巡检内容包括但不限于设备运行状态、温度、压力、电压等参数的检测。
2. 故障处理当电力系统发生故障时，维护人员需要迅速响应，并采取适当的措施进行处理。
处理故障的步骤如下：a) 确定故障类型与位置：通过系统监控、设备检测以及用户报告等方式获取故障信息，并快速判断故障类型与位置。
b) 断电与隔离：根据故障性质，对受影响的设备进行断电与隔离，以确保人员和设备的安全。
c) 故障排除：根据确定的故障类型与位置，采取适当的修复措施，包括更换故障元件、重启设备等。
d) 系统恢复：在确保故障处理完毕后，进行系统的重新启动与恢复，确保系统能够正常运行。
3. 工作交接为了保证工作持续性和信息传递的准确性，维护人员在班次交接时需要进行工作交接。
具体内容如下：a) 交接班次：详细记录当前系统运行情况、故障处理情况以及未完成的工作。
b) 交接事项：列出需要注意的问题、设备维护计划、近期工作安排等，确保信息传递完整。
4. 日常维护为了保持电力系统的长期稳定运行，定期的日常维护是必不可少的。
维护人员应按照设备维护手册的要求，进行设备的定期检修、清洁、润滑等工作。
5. 维护记录与统计为了追踪设备故障与维护情况，及时发现问题并采取措施，维护人员应定期记录设备的维护信息，并进行统计分析。
维护记录应包括但不限于设备维护日期、维护内容、维护人员等信息。
三、安全注意事项1. 在进行设备检修与维护之前，必须切断供电，确保自己和他人的安全。
2. 在处理电力系统故障时，应按照事先制定的操作规程进行，严禁擅自修改或跳过步骤。
3. 在进行设备维护时，应正确使用工具，严禁使用损坏或不合格的工具。
微机型母线保护装置现场检验作业指导书1适用范围本作业指导书适用于微机型母线保护装置新安装验收检验以及新安装装置投运后的第一次全部定期检验，之后的全部定期检验以及部分检验内容可根据检验规程要求进行删减。
继电保护和安全自动装置技术规程 继电保护和安全自动装置基本试验方法 继电保护和电网安全自动装置检验规程 继电保护和电网安全自动装置现场工作保安规定 国家电网公司十八项电网重大反事故措施(试行) 3作业条件及作业现场要求(1)室外作业时，要求天气无雨雪，应避开雷电、大风及多雾天气。
空气温度-5℃〜39℃,空气相对湿度一般不高于80%,风速不大于5级。
(2)工作区间与带电设备的安全距离应符合《国家电网公司电力安全工作规程(变电部分)》(国家电网安监［2009］664号)的要求。
(3)作业现场应有可靠的试验电源，且满足试验要求。
(4)作业现场道路畅通，无障碍物，且照明良好。
(5)一次设备有高压检修工作时，应禁止开关传动试验。
(6)测试对象处于停运状态，现场安全措施完整、可靠。
(7)保持现场工作环境整洁。
4作业人员要求(1)所有作业人员必须身体健康，精神状态良好。
(2)所有作业人员必须掌握《国家电网公司电力安全工作规程(变电部分)》(国家电网安监［2009∣664号)的相关知识，并经考试合格。
(3)所有作业人员应有触电急救及现场紧急救火的常识。
(4)本项检验工作需要作业人员3-4人。
其中工作负责人1人，工作班成员2-3人。
(5)工作负责人应由从事继电保护现场检验工作三年以上的专业人员担任，必须具备工作负责人资2引用标准及编制依据(1) GB/T 14285-2006(2) GB/T7261-2008(3) DUT995-2006(4) Q/GDW 267-2009(5)国家电网生[2012]352号(6)国家电网安监［2009∣664号 国家电网公司电力安全工作规程(变电部分)格，熟练掌握本作业的作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责。
机械设备维护作业指导书一、引言机械设备在工业生产中具有重要的作用，正确的维护保养对确保设备的正常运行和延长设备寿命至关重要。
本文旨在提供一份机械设备维护的作业指导书，帮助操作人员正确进行设备的维护保养工作。
二、作业准备1. 确认设备：在进行维护作业前，操作人员需要确认维护的具体设备类型和编号，并确保掌握该设备的维护手册或相关说明书。
2. 工具准备：根据设备的维护要求和维护手册的指引，准备好所需的工具、润滑剂、清洁剂等材料。
三、安全措施1. 进行维护作业前，操作人员必须佩戴个人防护装备，包括但不限于安全帽、防护眼镜、手套等。
2. 在进行设备维护时，必须确保设备已停机并断开电源，防止发生意外伤害。
3. 对于需要使用危险化学品或擅自修改设备的维修，操作人员必须提前向上级汇报并征得批准。
四、维护步骤根据设备的不同类型和维护要求，以下介绍一般的维护步骤：1. 清洁维护：首先，使用适当的清洁剂擦拭设备表面，去除灰尘或污垢。
然后，检查设备的通风孔、滤网等部位，如有堵塞应及时清理。
2. 润滑维护：根据维护手册要求，找到设备的润滑点，并使用适当的润滑剂进行润滑。
同时，检查润滑系统的工作状态，确保油脂充足。
3. 测试维护：测试设备的各项功能是否正常，包括开关、按钮、控制面板等，如发现异常应及时进行维修或更换部件。
4. 紧固维护：检查设备的紧固件是否松动，如发现松动应及时紧固，确保设备的稳定性。
5. 检查维护：定期检查设备的关键部位和易损件，如皮带、齿轮等，如有磨损或破损应及时更换。
五、维护记录在进行维护作业过程中，操作人员需要详细记录维护的日期、时间、维护内容、维护耗时等信息。
同时，对于发现的设备问题和解决方法也要进行记录，以方便后续的维护工作。
六、维护培训为了确保维护作业的质量，同时提高操作人员的技术水平，对新员工和维护人员应进行维护培训。
培训内容包括设备的基本知识、维护流程和操作技巧等。
七、总结机械设备维护是确保设备正常运行和延长设备寿命的重要环节。
低压开关柜运行维护及检修作业指导书低压开关柜运行维护及检修作业指导书1：前言低压开关柜是电力系统中至关重要的设备之一，负责对电能进行控制、分配和保护。
为确保低压开关柜的正常运行和延长其使用寿命，本指导书旨在提供运行维护及检修作业指导，以保证设备的可靠性和安全性。
2：运行维护2.1 运行检查2.1.1 每天的开机前检查：- 检查低压开关柜的总体情况，包括外观、接地、插头连接、漏电情况等。
- 检查控制电源的电压和电流是否正常，在额定范围内。
- 检查仪表和报警装置是否正常工作。
2.1.2 每周的运行检查：- 检查低压开关柜内部的连接是否松动，紧固螺栓是否完好。
- 检查断路器、隔离开关、接触器等机械连接部件的操作是否灵活有效。
- 检查仪表和报警装置的指示是否准确，报警信号是否正常。
2.1.3 每月的运行检查：- 检查低压开关柜及其周围环境是否清洁，是否有积尘、异物等。
- 检查所有接线端子的紧固情况，防止松动引起故障。
- 检查电器元件的表面情况，如有发热、变形等异常，应及时处理。
2.1.4 每年的运行检查：- 检查低压开关柜的保护装置是否准确可靠，如过载保护、短路保护等。
- 检查软启动器、变频器等是否正常工作，无异常声音和异味。
- 检查低压开关柜的接地电阻是否符合规定要求。
2.2 维护保养2.2.1 清洁维护：- 定期清洁低压开关柜的外壳、内部元件和接线端子，防止积尘导致短路等故障。
- 清洁时使用干布擦拭，避免使用湿布，以防止进水。
遇到顽固污渍可用中性清洁剂清洗。
2.2.2 接触器和断路器维护：- 定期检查接触器的触点，如有烧蚀、氧化或磨损等情况，应及时清洁或更换。
- 检查断路器的断裂电弧垫片，如有磨损或老化，应及时更换。
2.2.3 电器元件维护：- 检查电容器的工作电压和容量是否正常，如有异常应及时更换。
- 定期检查继电器和保护装置的配置和参数设定，进行必要的调整和校验。
3：检修作业3.1 安全措施3.1.1 断电操作：- 在进行检修作业前，必须确保低压开关柜已经断电，并确认电源已切断。
RCS-931B微机线路保护全部检验作业指导书1 保护装置外观及接线检验危险点分析控制措施①装置带电拔、插插件导致插件损坏①断开装置电源②恢复时插件插错位置②插件拔下后按顺序摆放③人身静电感应损坏元器件③用手接触芯片的管脚时，应有防止人身静电损坏集成电路芯片的措施序号检查内容检查结果（√/×）l 保护装置的硬件配置、标注及接线等应符合图纸要求2 保护装置各插件上的元器件的外观质量、焊接质量应良好，所有芯片应插紧，型号正确，芯片放置位置正确3 检查保护装置的背板接线有无断线、断路和焊接不良等现象，4 检查逆变电源插件的额定工作电压，并检查背板上抗干扰元件的焊接、连线和元器件外观是否良好5 电子元件、印刷线路、焊点等导电部分和金属框架间距应大于3mm6 保护装置的各部件固定良好，无松动现象，装置外形应端正，无明显损坏及变形现象7 各插件应插、拔灵活，各插件和插座之间定位良好，插入深度合适8 保护装置的端子排连接应可靠，且标号应清晰正确9 切换开关、按钮、键盘等应操作灵活、手感良好10 各部件应清洁良好责任人：日期：2 保护装置电源检验危险点分析控制措施给装置加电压时接线错误损坏装置或电压加到空开电源侧损坏试验仪严格核对装置电源接线，确保接线正确，同时核对电源幅值及正负极性2.1逆变电源自启动性能检验序号检验内容检验结果1 直流电源由0缓慢升至80%额定电压值，运行指示灯应亮。
2 直流电源在80%额定电压值，断、合逆变电源开关，运行指示灯应亮。
责任人：日期：2.2 逆变电源输出电压及稳定性检测序号检验内容检验标准检验结果（V）1 空载状态下22～26 V2 正常工作状态下检测22～26 V责任人：日期：3 通电初步检查危险点分析控制措施直流电压过高或接线错误损坏装置 通电时测量直流电压幅值、注意直流电源正负极性 序号 检验项目 检验结果（√）1 保护装置通电自检2 检验键盘3 打印机和保护联机4 时钟的整定和校验责任人： 日期：4 软件版本号及CRC 校验码检验5 定值整定功能检查序号 检验项目 检验结果（√）1 整定值的整定、切换功能检验2 整定值的失电保护功能检验责任人： 日期：6 开关量输入回路检验危险点分析控制措施损坏光隔严格按照说明书、图纸认真核对端子、正确执行6.1 开关量输入回路检验序号 开关量名称 保护装置端子开关量状态变位（√）1 投入零序保护 n6072 投入主保护 n6053 投入距离保护 n6064 投入检修状态n603 5 复归 n604 6 打印 n602 7 远传1 n627 8 远传2 n628 9 远跳 n626 10 TWJA n622 11 TWJB n623 12 TWJC n624 13 合闸压力闭锁 n625 14 单跳启动重合闸 n617 15三跳启动重合n618序号CPU 号本年度网省调发布的有效 实际软件版本号 程序形成时间 实际CRC 校验码软件版本 CRC 校验码1 CPU责任人： 日期：16 投闭重n610责任人：日期：6.2重合闸和开关量输入端子对应关系序号重合闸方式输入端子608 输入端子609 开关量状态变位（√）1 单重方式断开断开2 综重方式断开接通3 三重方式接通断开4 停用方式接通接通责任人：日期：7 模数变换系统测量精确度检验危险点分析控制措施①试验线接至端子排外侧造成模拟量加到一次设备上；①试验线接至装置侧，在端子排核对交流电压、电流通道，防止试验误接线；②接线不牢固、不正确造成试验结果错误或损坏试验仪②接线须经负责人认真检查，确保无误后方可进行试验③加入电流不符合电流互感器二次额定值③核对电流互感器二次额定电流（1A或5A）7.1 零漂检验序号测试内容测试标准及结果-0.01Ie<I<0.01Ie -0.05V<U<0.05VIA IB IC I0 UA UB UC UX1 CPU责任人：日期：7.2模拟量输入的幅值特性检验序号测试内容测试标准及结果误差小于5％60V 30V 5V 2IN IN 0.2IN1 CPU UA IA UB IB UC IC UX I02 DSP UA Icda UB Icdb UC Icdc责任人：日期：7.3 模拟量输入的相位特性检验序号测试内容测试标准及结果误差小于3度0 45 901 CPU UA－IAUB－IBUC－ICUA－UBUB－UCUC－UAUX－UA责任人：日期：8 光收发模块检查8.1 光纤通道告警检查序号测试内容信号灯检查结果1 断开光纤通道通道异常灯亮2 用尾纤将光纤通道环成自环通道异常灯灭责任人：日期：8.2 光发送功率测量序号检验内容检验标准检验结果（dB）1 用尾纤测试光纤通的发送光功率－6dB∽-12 dB责任人：日期：9 定值检验注：保护装置动作行为正确（√）；动作行为不正确（×）危险点分析控制措施①接线不牢固、不正确导致试验结果错误或校验仪损坏①认真核对设备及回路编号,认真检查试验接线，防止误动、误碰、误接线；试验接线必须经工作负责人检查。
CSC-163T微机线路保护全部检验作业指导书
1 保护装置外观及接线检验
2保护装置电源检验
2.1 逆变电源自启动性能检验（保护装置仅插入逆变电源插件）
2.2 逆变电源输出电压及稳定性检测
在保护装置背板左上角测试端口和端子排上对应端子测试
3 通电初步检查
4 软件版本号及CRC校验码检验
5 定值整定功能检查
6 开关量输入回路检验
6．1 开入自动检测
将时钟设为“7：59：55”，等待约一分钟后，装置正常，没有开入错的告警。
检查结果：
6．2 CPU插件开关量输入回路检验：（用+24V点各开入端子，应显示“合”，断开显示“分”）
7 模数变换系统测量精确度检验
7.1 零漂检验：
7.2 模拟量输入的幅值特性检验：
7.3 模拟量输入的相位特性检验：
8．1操作回路测试接线说明
8．2 试验步骤及结果
分为保持型电压切换插件和非保持型电压切换插件。
根据保护装置配置进行试验。
X1-5“KM－”接于－220V/－110V电源端子，用＋220V/＋110V分别接入以下开入。
9．1 保持型电压切换说明
9．2 保持型电压切换测试
9．（1）非保持型电压切换插件说明
9．（2）非保持型电压切换测试
10 光纤通道检查10．1 设置试验差动定值
10．2 光纤通道检查
10.3 光发送功率测量
11 保护定值及整组试验
注：保护装置动作行为正确（√）；动作行为不正确（╳）
13 传动断路器试验
14 通道联调试验
15 直流电源拉合试验
16 装置定值及开关量确认
16.2开关量检查
17 带负荷测试
18 装置检验小结。
保护更换（安装）作业指导书1 开工前准备工作1.1 危险点分析及控制措施1.2 二次工作安全措施签发人：监护人：1.3 人员分工2 作业程序和作业标准2.1 开工2.2 检修电源的使用2.3 检修内容和工艺标准2.4 反措整改情况及缺陷处理2.5状态检查状态检查人:2.6竣工3 验收记录附录：校验记录1 所需仪器仪表2 保护屏后接线、插件外观检查及压板检查3 保护屏上压板检查4 屏蔽接地检查5 绝缘测试记录卡6 中间继电器检验逻辑插件：跳闸插件：7 逆变电源测试8 通电初步检查8.1 定值整定、修改、核对检验定值输入功能以及固化功能正常，区号核查正确8.3 设置CPU号菜单CRC-RUN 设置工作CPU号为：8.4 检验定值输入功能以及固化功能检验定值输入功能以及固化功能正常，区号核查正确。
9 交流回路校验9.2 各电流、电压的刻度值及线性度测试10 开入回路检查11 开出回路检查12 定值精度及动作时间校验12.2 纵联零序保护12.3 工频变化量保护12.4 距离保护12.4 零序保护12.4 PT断线时保护校验PT断线功能测试结果：。
12.5 合闸故障线零序保护13 收发信机检验13.1逆变电源检查13.2发信回路检查（输入阻抗值75Ω、频率：KHZ）13.3收信部分检查14高频通道测量14.1各高频加工设备接线、外观检查14.4结合滤波器检验14.5高频电缆的检查14.6分频器的检验A.1.6 14.6.1绝缘检查14.7衰耗器的检验14.8通道传输情况检查检查结果: 。
15 外围回路检查户外设备(包括各侧电流互感器、断路器端子箱、断路器机构箱、刀闸机构箱等)清扫及检查情况：(合格、不合格)。
15.1断路器控制回路检查15.2电流互感器检查15.2.2升流试验15.3电压回路检查15.3.1电压切换及二次升压试验15.3.2电压核相装置交流电压对辅继屏交流电压进行核相，单位：V15.4信号回路检查16 保护压板功能检查17 整组试验直流电源用80%额定电压下（条件允许的情况下）带断路器传动，交流电流、电压必需从端子排上通入试验，对保护直流回路上的各分支回路(包括直流控制回路、保护回路、出口回路、信号回路及遥信回路)进行认真的传动，检查各直流回路接线的正确性。
保护装置运维作业指导书
(范本)
编写：年月日
审核：年月日
批准：年月日作业负责人：
作业日期：年月日时至年月日时
**供电公司变电运维工区
目录
1、范围 (2)
2、引用文件 (2)
3、巡视运维周期 (2)
4、巡视运维前准备 (2)
5、保护装置运维作业卡 (5)
6、缺陷及异常记录 (6)
1 范围
本指导书适用于**供电公司变电站保护装置全面运维工作。
2 引用文件
DL 408—1991 电业安全工作规程（发电厂和变电所电气部分）
国家电网生[2003]387号国家电网公司变电站运行管理规范（试行）
DL/T 587-2007《微机继电保护装置运行管理规程》
3 巡视周期
每7-10天按本指导书全面巡视一次。
4巡视前准备
4.1人员要求
4.2危险点分析
5、保护装置运维
变电站名称：作业项目：保护装置运维作业地点：主控室、保护室编号：01
6缺陷及异常记录
注：备注栏内填写此缺陷消除日期及验收人或有关负责人对此缺陷的结论7指导书执行情况评估。
