加筋挡土墙

加筋土挡土墙适用范围加筋土挡土墙是一种常见的土木工程结构，广泛应用于公路、铁路、水利、建筑等领域。

它以土为主要材料，通过加筋材料的加固和支撑，具有良好的抗压和抗滑性能，能有效地防止土体滑坡和土壤侵蚀。

本文将从加筋土挡土墙的结构、适用范围和施工要点等方面进行介绍。

一、加筋土挡土墙的结构加筋土挡土墙主要由土体和加筋材料组成。

土体可以使用黏土、砂土等地质材料，通过合理的压实和排水处理，使其具有一定的稳定性和强度。

加筋材料一般采用钢筋、钢丝网等材料，将其嵌入土体中，形成均匀分布的加筋体系，提高土体的整体强度和稳定性。

二、加筋土挡土墙的适用范围1.公路和铁路工程：加筋土挡土墙可以用于公路和铁路的路基填筑和边坡加固。

它可以有效地抵抗路基土体的侧向压力，减少路基的沉陷和变形，保证路面的平整和稳定。

2.水利工程：加筋土挡土墙可以用于河道、堤坝和水库等水利工程的防洪和护岸。

它可以有效地抵抗水流的冲刷和侵蚀，保护水利设施的安全和稳定。

3.建筑工程：加筋土挡土墙可以用于建筑工程的地基处理和边坡支护。

它可以提高建筑物的地基承载力和稳定性，防止地基沉陷和滑动。

4.环境工程：加筋土挡土墙可以用于环境工程的土壤修复和土地整治。

它可以改善土壤质量，减少土壤侵蚀和水土流失，保护生态环境的可持续发展。

三、加筋土挡土墙的施工要点1.选材：选择适宜的土体和加筋材料，确保其质量和稳定性。

同时，根据工程要求和设计要求，进行相应的试验和检测，确保施工质量。

2.施工工艺：根据设计要求，采用合理的施工工艺和方法，进行土体的填筑和加筋材料的嵌入。

同时，注意施工过程中的压实和排水措施，确保土体的稳定性和强度。

3.加筋布置：根据设计要求，合理布置加筋材料，确保其均匀分布和合理连接。

同时，注意加筋材料与土体的黏结和传力，确保加筋土体的整体性能。

4.施工监控：进行施工过程的监控和检测，及时发现和解决施工中的问题和隐患。

同时，做好施工记录和资料整理，确保施工质量的可追溯性。

加筋挡土墙方案1. 引言挡土墙是一种常见的土木工程结构，用于控制土壤的侧向位移，以防止土壤坡体的坍塌。

为提高挡土墙的稳定性和承载能力，可以使用加筋挡土墙方案。

本文将介绍加筋挡土墙的设计原理、施工步骤和常用材料。

2. 设计原理加筋挡土墙的设计原理是在挡土墙前方设置水平或倾斜的加筋筋杆，通过加筋筋杆与土体之间的相互作用，增加挡土墙的整体强度和刚度，提高抗侧倾能力和承载能力。

设计加筋挡土墙时，需要考虑以下几个方面：2.1 地质条件和荷载要求对于不同的地质条件和荷载要求，需要选择适当的挡土墙类型和加筋筋杆布置方案。

地质勘察和荷载分析是设计过程中的重要环节，确保挡土墙可以满足稳定性和承载力的要求。

2.2 挡土墙结构和形式加筋挡土墙的结构形式包括重力式和挠性式。

重力式挡土墙通常采用混凝土、砖块等材料进行施工，而挠性式挡土墙则采用较灵活的材料，如钢筋混凝土板等。

2.3 加筋筋杆的选择和布置加筋筋杆的选择需考虑筋杆受力情况和周围土体的支抗条件。

筋杆通常选用钢筋或钢材制成，其布置方式有水平布置和倾斜布置两种。

水平布置适用于不同高度的挡土墙，而倾斜布置则适用于高差较大的情况。

3. 施工步骤加筋挡土墙的施工步骤如下：3.1 基础处理清理挡土墙基底，确保基础表面平整，并进行必要的加固处理，以提供良好的基础支撑条件。

3.2 前后加筋筋杆布置根据设计要求，在挡土墙前后设置水平或倾斜的加筋筋杆。

根据筋杆的长度和直径，确定筋杆的埋设深度和间距。

3.3 挡土墙结构施工根据挡土墙的类型和结构形式，选择适当的材料进行施工。

对于重力式挡土墙，采用砌筑方式进行，而对于挠性式挡土墙，采用钢筋混凝土板等材料进行施工。

3.4 筋杆的固定和连接将加筋筋杆固定在挡土墙的结构中，并确保筋杆与挡土墙之间有良好的连接性，以增强整体的受力性能。

3.5 防护措施完成挡土墙的施工后，应进行相应的防护措施，如设置排水系统、防水层等，以保护挡土墙不受外界因素的侵害。

加筋土挡土墙施工方案引言挡土墙是一种常见的土木工程结构，用于防止土体的滑坡和崩塌。

加筋土挡土墙是一种采用土体和钢筋相互配合的结构形式，通过钢筋的加筋作用，提高挡土墙的抗力和稳定性。

本文介绍了加筋土挡土墙的施工方案，包括工艺流程、材料准备、施工步骤和注意事项。

工艺流程加筋土挡土墙的施工工艺流程主要包括以下几个步骤：1.地基处理：清理挡土墙基底并确保其平整、坚固。

如果地基不平整，可以采用填土或夯实等方法进行处理。

2.钢筋加筋：根据设计要求，在挡土墙基底铺设钢筋网，并确保钢筋网与地基牢固连接。

3.模板安装：根据设计要求，在挡土墙两侧安装模板，并确保模板的水平和垂直度。

4.混凝土浇筑：将混凝土均匀倒入模板中，使用振动器进行振动，以排除混凝土中的气泡。

5.加筋：在混凝土未完全凝固之前，在适当的位置插入钢筋，并与下方的钢筋网连接。

6.表面处理：等混凝土凝固后，进行表面处理，如刮平或刷涂防水剂等。

7.凝固养护：按照设计要求对挡土墙进行养护，确保混凝土强度达到要求。

材料准备在进行加筋土挡土墙施工之前，需要按照设计要求准备以下材料：1.混凝土：选择适当强度等级的混凝土，确保其质量符合相关标准要求。

2.钢筋：选择符合设计要求的钢筋，进行切割和弯曲，确保其准确度和质量。

3.模板：选择适当的模板材料，并按照设计要求进行切割和安装。

4.振动器：用于混凝土浇筑后的振动，以确保混凝土的密实度。

5.工具：包括水平仪、量具、拌和机、推车、扬泥机等。

施工步骤以下是加筋土挡土墙的施工步骤：1.清理地基：清理挡土墙基底，去除杂物和不均匀的土壤，并确保基底平整、坚固。

2.安装钢筋网：根据设计要求，在挡土墙基底上铺设钢筋网，并保证与地基的牢固连接。

3.安装模板：在钢筋网两侧安装模板，并严格按照设计要求进行水平和垂直度的检查。

4.混凝土浇筑：将预先准备好的混凝土均匀倒入模板中，并使用振动器进行振动，以确保混凝土的密实度。

5.加筋：在混凝土浇筑后，立即在适当的位置插入钢筋，并与下方的钢筋网连接。

加筋土挡土墙施工方案
一、引言
加筋土挡土墙是一种常用的土木工程结构，用于防止土石坡面坡体失稳、护岸和挡土等。

本文将介绍加筋土挡土墙的施工方案。

二、材料准备
1.挡土墙土工织物
2.钢筋
3.砖石或混凝土材料
4.背填土
5.施工工具：挖掘机、铲车、水泥搅拌机等
三、施工步骤
1. 地基准备
•清理施工场地，标明挡土墙的轮廓
•开挖挡土墙基槽，基槽深度根据设计要求确定
•对基槽进行振捣或喷浆处理，以提高地基承载力
2. 钢筋安装
•按设计要求，在基槽中设置预制挡土墙支撑钢筋
•确保钢筋连接稳固、符合设计要求
3. 墙体搭建
•将土工织物铺设在钢筋上，根据设计要求固定土工织物
•在土工织物上铺设砖石或混凝土材料，形成挡土墙的主体结构
•确保墙体垂直、水平度符合要求
4. 背填土处理
•在挡土墙内部进行背填土的处理，填土应采用细土或砾石土
•逐层进行背填土的夯实，以提高挡土墙整体稳定性
5. 环境保护
•在背填土施工过程中，要防止土石坠塌、环境污染等情况发生
•做好施工现场的环境保护工作，确保施工安全
四、验收与保养
•完成挡土墙的施工后，应进行验收，确保各项工程质量符合设计要求
•定期对挡土墙进行检查和保养，及时修复裂缝和破损部分，以延长挡土墙的使用寿命
五、结论
加筋土挡土墙的施工是一项复杂的工程，需要严格按照设计要求和施工方案进行操作。

只有确保施工质量和安全，才能保障挡土墙的使用效果和效益。

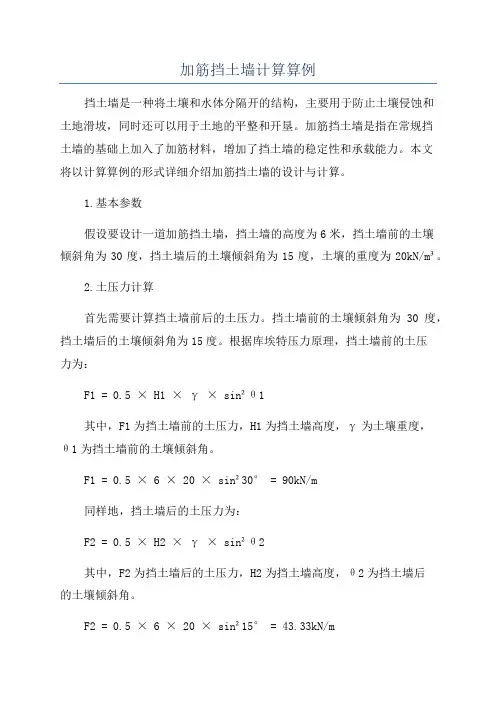

加筋挡土墙计算算例挡土墙是一种将土壤和水体分隔开的结构，主要用于防止土壤侵蚀和土地滑坡，同时还可以用于土地的平整和开垦。

加筋挡土墙是指在常规挡土墙的基础上加入了加筋材料，增加了挡土墙的稳定性和承载能力。

本文将以计算算例的形式详细介绍加筋挡土墙的设计与计算。

1.基本参数假设要设计一道加筋挡土墙，挡土墙的高度为6米，挡土墙前的土壤倾斜角为30度，挡土墙后的土壤倾斜角为15度，土壤的重度为20kN/m³。

2.土压力计算首先需要计算挡土墙前后的土压力。

挡土墙前的土壤倾斜角为30度，挡土墙后的土壤倾斜角为15度。

根据库埃特压力原理，挡土墙前的土压力为：F1 = 0.5 × H1 × γ × sin²θ1其中，F1为挡土墙前的土压力，H1为挡土墙高度，γ为土壤重度，θ1为挡土墙前的土壤倾斜角。

F1 = 0.5 × 6 × 20 × sin²30° = 90kN/m同样地，挡土墙后的土压力为：F2 = 0.5 × H2 × γ × sin²θ2其中，F2为挡土墙后的土压力，H2为挡土墙高度，θ2为挡土墙后的土壤倾斜角。

F2 = 0.5 × 6 × 20 × sin²15° = 43.33kN/m3.土压力剪应力分布计算挡土墙前后的土压力对挡土墙产生了剪应力，需要计算剪应力的分布。

根据库埃特压力原理，挡土墙前后的剪应力分布可以近似为梯形分布。

前侧梯形剪应力Ft1=(F1+F2)×H1/2后侧梯形剪应力Ft2=(F1+F2)×H2/2平均剪应力Ft=(Ft1+Ft2)/24.挡土墙的稳定性计算挡土墙的稳定性计算包括滑动稳定性和翻倒稳定性两个方面。

这里以滑动稳定性为例进行计算。

a.滑动稳定性计算挡土墙的滑动稳定性计算需要考虑挡土墙前后的摩擦力和剪应力的平衡。

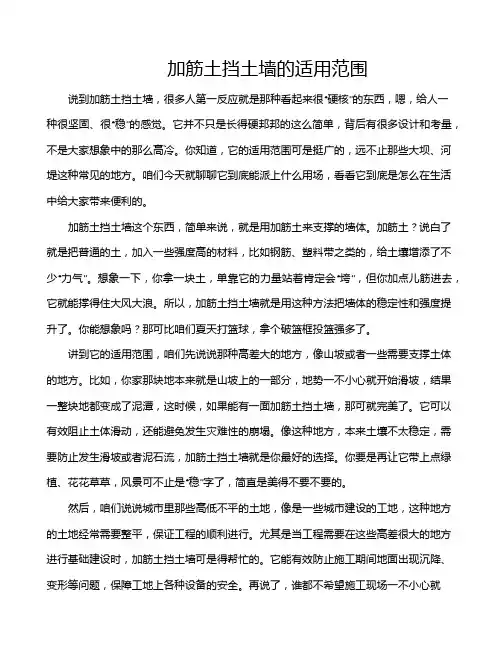

加筋土挡土墙的适用范围说到加筋土挡土墙，很多人第一反应就是那种看起来很“硬核”的东西，嗯，给人一种很坚固、很“稳”的感觉。

它并不只是长得硬邦邦的这么简单，背后有很多设计和考量，不是大家想象中的那么高冷。

你知道，它的适用范围可是挺广的，远不止那些大坝、河堤这种常见的地方。

咱们今天就聊聊它到底能派上什么用场，看看它到底是怎么在生活中给大家带来便利的。

加筋土挡土墙这个东西，简单来说，就是用加筋土来支撑的墙体。

加筋土？说白了就是把普通的土，加入一些强度高的材料，比如钢筋、塑料带之类的，给土壤增添了不少“力气”。

想象一下，你拿一块土，单靠它的力量站着肯定会“垮”，但你加点儿筋进去，它就能撑得住大风大浪。

所以，加筋土挡土墙就是用这种方法把墙体的稳定性和强度提升了。

你能想象吗？那可比咱们夏天打篮球，拿个破篮框投篮强多了。

讲到它的适用范围，咱们先说说那种高差大的地方，像山坡或者一些需要支撑土体的地方。

比如，你家那块地本来就是山坡上的一部分，地势一不小心就开始滑坡，结果一整块地都变成了泥潭，这时候，如果能有一面加筋土挡土墙，那可就完美了。

它可以有效阻止土体滑动，还能避免发生灾难性的崩塌。

像这种地方，本来土壤不太稳定，需要防止发生滑坡或者泥石流，加筋土挡土墙就是你最好的选择。

你要是再让它带上点绿植、花花草草，风景可不止是“稳”字了，简直是美得不要不要的。

然后，咱们说说城市里那些高低不平的土地，像是一些城市建设的工地，这种地方的土地经常需要整平，保证工程的顺利进行。

尤其是当工程需要在这些高差很大的地方进行基础建设时，加筋土挡土墙可是得帮忙的。

它能有效防止施工期间地面出现沉降、变形等问题，保障工地上各种设备的安全。

再说了，谁都不希望施工现场一不小心就“冒出”一堆大坑，对吧？挡土墙就是个靠谱的“守门员”，它不吭声，但一直站在那儿，确保安全。

这种墙体的造价可比传统的混凝土墙便宜不少。

你要知道，混凝土墙虽然也很稳，但那玩意儿造起来可不便宜，不仅材料贵，施工也麻烦。

加筋土挡土墙施工工法加筋土挡土墙施工工法一、前言加筋土挡土墙是一种常见的土方工程结构，通过在土体中加入钢筋或其他加筋材料，以增加土体的抗剪强度和抗拉强度，提高挡土墙的整体稳定性。

本文将介绍加筋土挡土墙的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，为读者提供相关的参考和指导。

二、工法特点加筋土挡土墙的工法特点主要包括以下几点：1. 结构简单：加筋土挡土墙的结构相对简单，不需要复杂的支护系统，施工便利。

2. 节约成本：与传统的混凝土挡土墙相比，加筋土挡土墙不需要使用大量的混凝土，可以减少工程成本。

3. 施工周期短：由于结构简单，施工工艺相对简单，可以缩短施工周期，提高工程效率。

4. 环保可持续：加筋土挡土墙采用自然土材料，与环境相融合，具有较好的环保性能和可持续发展能力。

三、适应范围加筋土挡土墙适用于以下情况：1. 适用于土质较好、地质条件稳定的地区，如黏性土、壤土等。

2. 适用于中小型挡土墙工程，如工业厂房、市政道路等。

3. 适用于较小的土方高差，一般不超过5米。

4. 适用于较小的荷载要求，如人行道、停车场等。

四、工艺原理4.1 施工工法与实际工程之间的联系加筋土挡土墙的施工工法与实际工程之间的联系主要体现在以下几个方面：1. 根据实际工程的土质情况和挡土墙的设计要求，选择合适的加筋土挡土墙工法。

2. 通过钢筋的加入，提高土体的抗剪强度和抗拉强度，增强挡土墙的整体稳定性。

3. 选择合适的土材料，确保加筋土的质量和性能。

4. 根据工程要求和实际情况，采取适当的施工措施和技术手段，保证加筋土挡土墙的施工质量和安全性。

4.2 采取的技术措施在加筋土挡土墙的施工过程中，采取以下技术措施来确保施工质量和安全性：1. 土体处理：挡土墙施工前需要清除土体表面的杂物和松散土，保持土表的水平和垂直度，并进行必要的夯实和浇水。

2. 加筋处理：根据设计要求，在土体中安装钢筋或其他加筋材料，形成加筋土结构。

加筋土挡土墙施工工法加筋土挡土墙施工工法一、前言加筋土挡土墙是一种常见的挡土结构，其施工工法直接影响工程质量和工期。

本文将介绍加筋土挡土墙施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，以便读者了解该工法的具体内容和实际应用。

二、工法特点加筋土挡土墙施工工法的特点如下：1. 结构简单、施工方便：该工法采用土壤和钢筋的结合方式，施工简单快捷。

2. 抗滑性强：通过在土体中加入钢筋和其他增强材料，提高挡土墙的抗滑性能，增强结构的稳定性。

3. 耐久性好：使用符合要求的材料制作加筋土挡土墙，能够有效提高结构的耐久性和使用寿命。

4. 对地基适应性强：加筋土挡土墙适用于各种土质和地基条件，具有较强的适应性。

5. 施工周期短：相比传统的挡土墙结构，采用加筋土挡土墙施工工法可以缩短施工周期，提高工程进度。

三、适应范围加筋土挡土墙适用于以下场合：1. 需要挡土的地方，如高坡地、山区、河道等。

2. 需要保护地下设施的地方，如基坑、地下室等。

3. 对地基要求较高的地方，如软土、淤泥等。

4. 地震烈度较高的地区，加筋土挡土墙能够增强结构的抗震性能。

四、工艺原理加筋土挡土墙的工艺原理主要包括以下几个方面：1. 土体稳定性：通过在土体中加入钢筋和其他增强材料，提高土体的抗滑性能和稳定性。

2. 荷载传递性：通过合理设计和布置钢筋，将荷载均匀传递到土体中，增加土体的承载能力。

3. 水分平衡性：加筋土挡土墙在施工过程中需要合理控制水分含量，以保证土体的稳定性和强度。

五、施工工艺加筋土挡土墙的施工工艺包括以下几个阶段：1. 地基处理：根据实际情况进行地基的平整和加固等处理工作。

2. 围桩施工：根据设计要求设置围桩，以提高挡土墙的稳定性。

3. 钢筋布置：根据设计要求将钢筋布置在挡土墙内，并采取预埋或现浇等方式固定。

4. 试块制作：根据设计要求制作试块，并进行适度养护。

加筋挡土墙与传统的重力式砌石挡土墙相比优缺点加筋土挡土墙是在土中加入拉筋，利用拉筋与土之间的摩擦作用，改善土体的变形条件和提高土体的工程特性，从而达到稳定土体的目的。

加筋土挡土墙由填料、在填料中布置的拉筋以及墙面板三部分组成。

加筋土挡土墙与传统的重力式砌石挡土墙相比，具有以下优势和缺点。

一、优势和特点：○1柔性结构、安全可靠。

加筋土是柔性结构物，能够适应地基轻微的变形，填土引起的地基变形对加筋土挡土墙的稳定性影响比对其他结构物小，地基的处理也较简便，它是一种很好的抗震结构物。

○2施工方便快捷。

加筋土挡土墙施工简便、快速，并且节省劳力和缩短工期，一般包括下列工序：基槽（坑）开挖、地基处理、排水设施、基础浇（砌）筑、构件预制与安装、筋带铺设、填料填筑与压实、墙顶封闭等，其中现场墙面板拼装、筋带铺设、填料填筑与压实等工序是交叉进行的。

三到四个比较熟练的工人一天能完成20到40平方米的墙面施工（包含所有的施工工序）。

○3经济。

加筋土挡土墙体积小，材料用量少，挡墙一次成型无须任何表面处理或装修；施工方便快捷，可以节省大量的人工费用；较高的使用寿命，无须后期维护，加筋土挡土墙能节省工程投资，挡土墙可以做得高且陡，能有效的节约用地和填筑用料，长期经济效应比其它任何形式的挡土墙都要好。

○4高度实用性。

特殊的柔性结构使得它对地形地质条件无特别要求，挡土块相对小的尺寸和比较轻的重量方便在交通不便的地方施工，无须起吊机械；墙体可以垒筑成景观设计或地形条件所要求的各种特殊造型。

○5占地少综合成本低。

体积小，节约占地，造型美观；造价比较低，具有良好的经济效益。

二、缺点：○1一般应用于地形较为平坦且宽敞的填方路段上，在挖方路段或地形陡峭的山坡，由于不利于布置拉筋，一般不宜使用。

加筋土挡土墙的分类
加筋土挡土墙是一种常见的挡土结构，其主要由加筋土墙体、排水系统和保护层组成。

根据其结构和材料的不同，加筋土挡土墙可以分为以下几类：
1. 钢筋混凝土加筋土挡土墙：该类型的挡土墙由钢筋混凝土墙体和加筋土墙体组成。

其优点是结构牢固，适用于大型挡土工程。

2. 预制混凝土加筋土挡土墙：该类型的挡土墙由预制混凝土墙体和加筋土墙体组成。

其制作工艺简便，适用于小型挡土工程。

3. 土工格栅加筋土挡土墙：该类型的挡土墙由土工格栅和加筋土墙体组成。

其优点是抗震能力强，适用于地震频发区域。

4. 土工布加筋土挡土墙：该类型的挡土墙由土工布和加筋土墙体组成。

其优点是具有良好的渗透性和抗渗性，适用于水土流失严重地区。

以上四种类型的加筋土挡土墙都有其各自的特点和适用范围，选择时应根据工程实际情况进行综合考虑。

- 1 -。

加筋土挡土墙施工方案一、加筋土挡土墙简介加筋土挡土墙是利用加筋土技术修建的一种支挡结构物.加筋土具有一定柔性,能适应一定变形。

加筋土挡土墙是通过筋带与填土之间的摩擦作用，改善土体的变形条件和提高土体的变形性能，从而达到加固、稳定土体的目的。

加筋土挡土墙是由填料和铺设在填料中的筋带（或筋网）以及墙面板三部分组成的复合结构。

具体结构组成如下图所示。

用矩形槽板，有两种不同长度（1.5米和1.0米）的,其中以1.5米长的面板为主板,1.0米长面板辅助调整安装。

加筋土为合格填料，粒径不宜大于填料压实厚度的2/3，且最大粒径不得大于15cm。

应易于填筑和压实，与筋带之间能产生足够的摩擦力，对筋带材料无腐蚀性，且水稳性好。

筋带为CAT30020B钢塑复合拉筋带，宽A 30mm，厚A 2mm，极限抗拉强度。

L A 150Mpa，延伸率03%。

二、加筋土挡土墙施工工艺1、加筋土挡土墙施工工艺流程图2、加筋挡土墙施工工艺详解(1)由测量人员根据设计，实地放线，确定加筋挡土墙基础位置。

(2)开挖基坑，排除地下水，并且做好防水工作。

保证基坑宽度足够，基底承载力达到设计要求。

经监理工程师认可后方可进行下道工序。

(3)砌筑乂7.5浆砌片石基础。

(4)施工C25钢筋混凝土地梁。

须注意，地梁每隔3米应设一泄水孔，用g0mm 的PVC管预埋。

(5)第一层面板的安装。

安装时一律用经纬仪定位,挂线操作。

A、在安装第一层面板前，在干净的地梁基础顶面，准确划出面板外缘线，曲线段应适当加密控制点。

然后在确定的外缘线上定点并进行水平测量，按板长划线分割，整平板基座。

B、安装面板可从墙端和沉降缝两侧开始，采用适当的吊装设备或人工抬运，吊线安装就位。

安装时单块面板倾斜度一般可内倾1%左右，作为填料压实时面板在侧向压力作用下的变形值。

任何情况下严禁面板外倾。

C、面板安砌时用M7.5砂浆砌筑找平，同层相邻面板水平误差不大于10mm，轴线偏差为为每20延长米不超过10mm。
