简要说明加筋土挡土墙的特点及施工工序加筋土挡土墙,也叫钢筋混凝土挡土墙,是一种常用的土方工程结构,其特点在于优异的抗震、抗倾斜能力和较长的使用寿命。
下面将对加筋土
挡土墙的特点及施工工序进行简要说明。
一、特点。
1、强度高:加筋土挡土墙的主体结构是钢筋混凝土,具有较高的强
度和抗震性能。
2、耐用性强:加筋土挡土墙表面覆盖一层抗渗材料,水泥砂浆等,
可以有效提高其抗渗性能和耐用性。
3、适用性广:加筋土挡土墙适用于各种地形和地质环境,可应用于
高速公路、铁路、码头、堤坝等场所。
4、造型美观:加筋土挡土墙的表面可涂抹砂浆或涂刷彩色涂料,可
根据需要选择不同的颜色和纹理,具有良好的装饰效果。
二、施工工序。
1、选址和测量:按照设计要求,在施工区域内确定挡土墙的位置,
进行详细的地形测量和建筑方案设计。
2、基础工程:挡土墙的基础必须具有足够的承载能力和稳定性,一
般采用混凝土基础或桩基础。
3、筋工程:挡土墙的筋工程是挡土墙主要的受力构件。
根据设计要求,按照预定位置、长度和直径埋设钢筋,组织好钢筋加工制作和安装工作。
4、实体结构:将混凝土泵送到筋工程配筋后的空间内,使挡土墙的主体结构形成连续结构。
5、表面处理:在挡土墙的主体结构完成后,用砂浆或腻子对其进行表面处理,以提高防水和防渗性能。
6、装修:在处理好表面后,就可以进行加筋土挡土墙的装饰装修工作,例如喷涂涂料和安装石材等。
以上就是加筋土挡土墙的特点及施工工序的简要说明,加筋土挡土墙具有很多的优点,但其施工过程较为复杂,需要有高超的技术和严密的工艺控制。
加筋土挡土墙名词解释-回复
加筋土挡土墙是一种新型的边坡防护结构,它是通过在土壤中加入钢筋、钢丝网或者其它强化材料来提高土体的稳定性,以抵抗侧向土压力和防止土壤滑动的一种工程结构。
具体来说,加筋土挡土墙是由填土、钢筋网或土工合成材料(如土工格栅)以及面板等部分组成。
在施工过程中,首先铺设钢筋网或土工合成材料,然后在其后填充压实土壤,钢筋网或土工合成材料的作用是通过与土壤的摩擦力和咬合力,将分散的土壤联结成为一个整体,从而大大提高土体的强度和稳定性。
面板则主要起到防止土壤流失和美化外观的作用。
加筋土挡土墙具有结构简单、施工方便、造价低廉、环保节能等优点,被广泛应用于公路、铁路、堤坝、山坡等地形复杂的边坡防护工程中。
加筋土挡土墙施工方案
一、引言
加筋土挡土墙是一种常用的土木工程结构,用于防止土石坡面坡体失稳、护岸和挡土等。
本文将介绍加筋土挡土墙的施工方案。
二、材料准备
1.挡土墙土工织物
2.钢筋
3.砖石或混凝土材料
4.背填土
5.施工工具:挖掘机、铲车、水泥搅拌机等
三、施工步骤
1. 地基准备
•清理施工场地,标明挡土墙的轮廓
•开挖挡土墙基槽,基槽深度根据设计要求确定
•对基槽进行振捣或喷浆处理,以提高地基承载力
2. 钢筋安装
•按设计要求,在基槽中设置预制挡土墙支撑钢筋
•确保钢筋连接稳固、符合设计要求
3. 墙体搭建
•将土工织物铺设在钢筋上,根据设计要求固定土工织物
•在土工织物上铺设砖石或混凝土材料,形成挡土墙的主体结构
•确保墙体垂直、水平度符合要求
4. 背填土处理
•在挡土墙内部进行背填土的处理,填土应采用细土或砾石土
•逐层进行背填土的夯实,以提高挡土墙整体稳定性
5. 环境保护
•在背填土施工过程中,要防止土石坠塌、环境污染等情况发生
•做好施工现场的环境保护工作,确保施工安全
四、验收与保养
•完成挡土墙的施工后,应进行验收,确保各项工程质量符合设计要求
•定期对挡土墙进行检查和保养,及时修复裂缝和破损部分,以延长挡土墙的使用寿命
五、结论
加筋土挡土墙的施工是一项复杂的工程,需要严格按照设计要求和施工方案进行操作。
只有确保施工质量和安全,才能保障挡土墙的使用效果和效益。

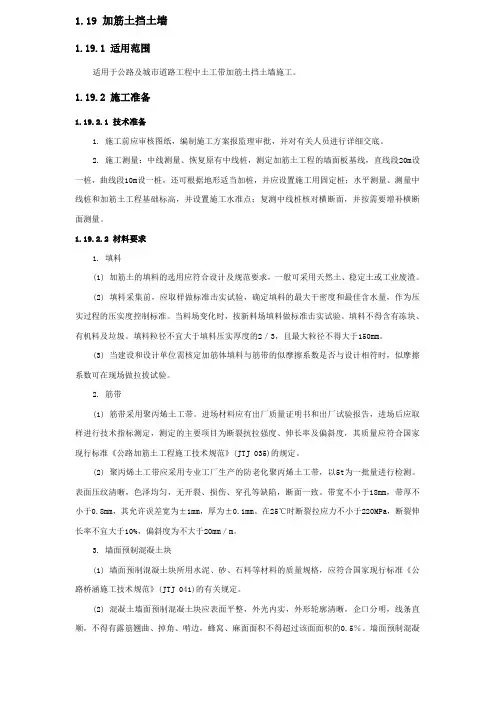

1.19 加筋土挡土墙1.19.1 适用范围适用于公路及城市道路工程中土工带加筋土挡土墙施工。
1.19.2 施工准备1.19.2.1 技术准备1. 施工前应审核图纸,编制施工方案报监理审批,并对有关人员进行详细交底。
2. 施工测量:中线测量、恢复原有中线桩,测定加筋土工程的墙面板基线,直线段20m设一桩,曲线段10m设一桩,还可根据地形适当加桩,并应设置施工用固定桩;水平测量、测量中线桩和加筋土工程基础标高,并设置施工水准点;复测中线桩核对横断面,并按需要增补横断面测量。
1.19.2.2 材料要求1. 填料(1) 加筋土的填料的选用应符合设计及规范要求,一般可采用天然土、稳定土或工业废渣。
(2) 填料采集前,应取样做标准击实试验,确定填料的最大干密度和最佳含水量,作为压实过程的压实度控制标准。
当料场变化时,按新料场填料做标准击实试验。
填料不得含有冻块、有机料及垃圾。
填料粒径不宜大于填料压实厚度的2/3,且最大粒径不得大于150mm。
(3) 当建设和设计单位需核定加筋体填料与筋带的似摩擦系数是否与设计相符时,似摩擦系数可在现场做拉拔试验。
2. 筋带(1) 筋带采用聚丙烯土工带。
进场材料应有出厂质量证明书和出厂试验报告,进场后应取样进行技术指标测定,测定的主要项目为断裂抗拉强度、伸长率及偏斜度,其质量应符合国家现行标准《公路加筋土工程施工技术规范》(JTJ 035)的规定。
(2) 聚丙烯土工带应采用专业工厂生产的防老化聚丙烯土工带,以5t为一批量进行检测。
表面压纹清晰,色泽均匀,无开裂、损伤、穿孔等缺陷,断面一致。
带宽不小于18mm,带厚不小于0.8mm,其允许误差宽为±1mm,厚为±0.1mm。
在25℃时断裂拉应力不小于220MPa,断裂伸长率不宜大于10%,偏斜度为不大于20mm/m。
3. 墙面预制混凝土块(1) 墙面预制混凝土块所用水泥、砂、石料等材料的质量规格,应符合国家现行标准《公路桥涵施工技术规范》(JTJ 041)的有关规定。

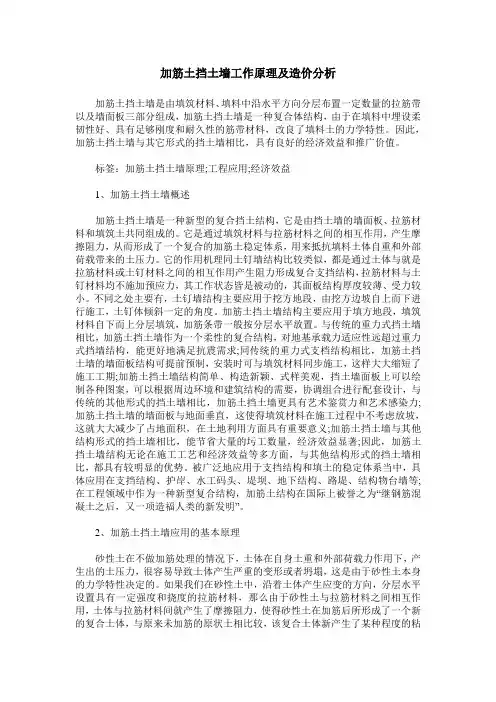

加筋土挡土墙工作原理及造价分析加筋土挡土墙是由填筑材料、填料中沿水平方向分层布置一定数量的拉筋带以及墙面板三部分组成,加筋土挡土墙是一种复合体结构,由于在填料中埋设柔韧性好、具有足够刚度和耐久性的筋带材料,改良了填料土的力学特性。
因此,加筋土挡土墙与其它形式的挡土墙相比,具有良好的经济效益和推广价值。
标签:加筋土挡土墙原理;工程应用;经济效益1、加筋土挡土墙概述加筋土挡土墙是一种新型的复合挡土结构,它是由挡土墙的墙面板、拉筋材料和填筑土共同组成的。
它是通过填筑材料与拉筋材料之间的相互作用,产生摩擦阻力,从而形成了一个复合的加筋土稳定体系,用来抵抗填料土体自重和外部荷载带来的土压力。
它的作用机理同土钉墙结构比较类似,都是通过土体与就是拉筋材料或土钉材料之间的相互作用产生阻力形成复合支挡结构,拉筋材料与土钉材料均不施加预应力,其工作状态皆是被动的,其面板结构厚度较薄、受力较小。
不同之处主要有,土钉墙结构主要应用于挖方地段,由挖方边坡自上而下进行施工,土钉体倾斜一定的角度。
加筋土挡土墙结构主要应用于填方地段,填筑材料自下而上分层填筑,加筋条带一般按分层水平放置。
与传统的重力式挡土墙相比,加筋土挡土墙作为一个柔性的复合结构,对地基承载力适应性远超过重力式挡墙结构,能更好地满足抗震需求;同传统的重力式支档结构相比,加筋土挡土墙的墙面板结构可提前预制,安装时可与填筑材料同步施工,这样大大缩短了施工工期;加筋土挡土墙结构简单、构造新颖、式样美观,挡土墙面板上可以绘制各种图案,可以根据周边环境和建筑结构的需要,协调组合进行配套设计,与传统的其他形式的挡土墙相比,加筋土挡土墙更具有艺术鉴赏力和艺术感染力;加筋土挡土墙的墙面板与地面垂直,这使得填筑材料在施工过程中不考虑放坡,这就大大减少了占地面积,在土地利用方面具有重要意义;加筋土挡土墙与其他结构形式的挡土墙相比,能节省大量的圬工数量,经济效益显著;因此,加筋土挡土墙结构无论在施工工艺和经济效益等多方面,与其他结构形式的挡土墙相比,都具有较明显的优势。
加筋土挡土墙介绍一、加筋土挡土墙的组成加筋土挡土墙主要由加筋筋材——格栅、墙面面板和填料三部分组成,如图1所示。
由于土工格栅特殊的网孔结构能与填料产生较大的界面咬合摩擦强度,且具有模量大、抗拉强度高、质量轻、耐腐蚀、抗老化性能好等优势,目前国内外大部分加筋土挡墙均采用土工格栅作为加筋材料。
墙面面板是为阻止两层加筋材料之间填料脱落与鼓胀而设置的,成为挡土墙的一部分。
图1 加筋土挡土墙的组成二、受力作用机理(1)内部稳定:土工格栅特殊的网孔结构能与填料产生较大的界面咬合摩擦强度,格栅承受加筋体内部产生的土压力如图3所示,通过填料与格栅之间的相互作用,保持墙体的自身稳定。
设计计算时,分别进行内部稳定验算,如图 2所示图2 加筋土挡土墙内部稳定验算内部稳定验算时,不仅进行格栅的抗拉拔验算,还需要格栅强度验算(保证 不断裂)和面板稳定验算,如图 4所示。
格栅与土体之间相互作用,形成一个整体,作为挡土结构,总体称之为挡土 墙,以此起到挡土和承受外部土压力的作用。
设计计算时,分别进行外部稳 定验算,如图 5所示。
图3 格栅承受土压力 2)外部稳定:图 4 格栅及面板稳定图5 加筋土挡土墙整体稳定3)面板:墙面面板是为阻止两层加筋材料之间填料的脱落而设置的,虽然面板是挡土 墙的一部分,但不是主要受力结构,不受结构土体的土压力,内部土压力由 格栅承担,外部土压力由加筋体整体承担,如图 6所示。
面板后面设置碎石排水层,一方面有排水反滤的作用,另外一方面可有效起 到应力缓冲的作用,减少局部回填对面板的挤压,如图 7所示格栅与面板之间采用连接件连接,有效保证格栅与面板之间的足强度连接, 且设计验算时,也进行格栅与面板的连接强度验算,满足要求。
三、 加筋土结构作为一种柔性的支护结构,因其自身的显著优势在土木工程领域得到广泛的应用。
其特点有:(1)加筋材料与土体之间相互作用,土颗粒嵌锁于格栅网孔之中,形成加a )不加筋粒料 (b )加筋粒料图 6 粒料不加筋与加筋对比图7 面板后的碎石排水层4)面板与格栅的连接: 图 8 面板与格栅连筋柔性结构体;(2)结构面坡度可根据实际情况确定,墙面坡度可选范围较大,可从90度至45度,可有效节省占地;(3)结构面型式有多重选择,可选择生态绿化,也可选择预制混凝土模块;(4)加筋土结构为柔性结构,能有效吸收地震荷载,抗震性能较佳;(5)加筋土结构为柔性结构,相对传统重力式挡墙结构,对地基的要求相对较低;(6)工艺简单,一般土方机械即可,工人经简单培训即可熟练掌握,施工速度较快;(7)加筋材料为工业化生产,标准统一,成卷运输,可快速搬运和铺设;(8)材料设计采用100年蠕变强度,并考虑了施工损伤和耐化学腐蚀等不利影响,材料自身含2%炭黑,有效抵抗紫外线老化;(9)综合成本较低,能有效节省总体造价。
加筋土挡土墙的分类
加筋土挡土墙是一种常见的挡土结构,其主要由加筋土墙体、排水系统和保护层组成。
根据其结构和材料的不同,加筋土挡土墙可以分为以下几类:
1. 钢筋混凝土加筋土挡土墙:该类型的挡土墙由钢筋混凝土墙体和加筋土墙体组成。
其优点是结构牢固,适用于大型挡土工程。
2. 预制混凝土加筋土挡土墙:该类型的挡土墙由预制混凝土墙体和加筋土墙体组成。
其制作工艺简便,适用于小型挡土工程。
3. 土工格栅加筋土挡土墙:该类型的挡土墙由土工格栅和加筋土墙体组成。
其优点是抗震能力强,适用于地震频发区域。
4. 土工布加筋土挡土墙:该类型的挡土墙由土工布和加筋土墙体组成。
其优点是具有良好的渗透性和抗渗性,适用于水土流失严重地区。
以上四种类型的加筋土挡土墙都有其各自的特点和适用范围,选择时应根据工程实际情况进行综合考虑。
- 1 -。
加筋土挡土墙施工方案一、加筋土挡土墙简介加筋土挡土墙是利用加筋土技术修建的一种支挡结构物.加筋土具有一定柔性,能适应一定变形。
加筋土挡土墙是通过筋带与填土之间的摩擦作用,改善土体的变形条件和提高土体的变形性能,从而达到加固、稳定土体的目的。
加筋土挡土墙是由填料和铺设在填料中的筋带(或筋网)以及墙面板三部分组成的复合结构。
具体结构组成如下图所示。
用矩形槽板,有两种不同长度(1.5米和1.0米)的,其中以1.5米长的面板为主板,1.0米长面板辅助调整安装。
加筋土为合格填料,粒径不宜大于填料压实厚度的2/3,且最大粒径不得大于15cm。
应易于填筑和压实,与筋带之间能产生足够的摩擦力,对筋带材料无腐蚀性,且水稳性好。
筋带为CAT30020B钢塑复合拉筋带,宽A 30mm,厚A 2mm,极限抗拉强度。
L A 150Mpa,延伸率03%。
二、加筋土挡土墙施工工艺1、加筋土挡土墙施工工艺流程图2、加筋挡土墙施工工艺详解(1)由测量人员根据设计,实地放线,确定加筋挡土墙基础位置。
(2)开挖基坑,排除地下水,并且做好防水工作。
保证基坑宽度足够,基底承载力达到设计要求。
经监理工程师认可后方可进行下道工序。
(3)砌筑乂7.5浆砌片石基础。
(4)施工C25钢筋混凝土地梁。
须注意,地梁每隔3米应设一泄水孔,用g0mm 的PVC管预埋。
(5)第一层面板的安装。
安装时一律用经纬仪定位,挂线操作。
A、在安装第一层面板前,在干净的地梁基础顶面,准确划出面板外缘线,曲线段应适当加密控制点。
然后在确定的外缘线上定点并进行水平测量,按板长划线分割,整平板基座。
B、安装面板可从墙端和沉降缝两侧开始,采用适当的吊装设备或人工抬运,吊线安装就位。
安装时单块面板倾斜度一般可内倾1%左右,作为填料压实时面板在侧向压力作用下的变形值。
任何情况下严禁面板外倾。
C、面板安砌时用M7.5砂浆砌筑找平,同层相邻面板水平误差不大于10mm,轴线偏差为为每20延长米不超过10mm。
加筋土挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 8.200(m)筋带竖向间距是否不等: 否单个筋带厚: 1(mm)筋带水平方向间距: 0.420(m)筋带竖直方向间距: 0.400(m)筋带长度竖向分段数: 2分段序号高度(m) 筋带长(m)1 6.000 6.0002 2.200 4.000筋带序号筋带宽(m)1 0.2002 0.2003 0.2004 0.2005 0.2006 0.2007 0.2008 0.2009 0.20010 0.20011 0.20012 0.20013 0.20014 0.20015 0.20016 0.20017 0.20018 0.20019 0.20020 0.200物理参数:加筋土容重: 20.000(kN/m3)加筋土内摩擦角: 35.000(度)筋带容许拉应力: 50.000(MPa)土与筋带之间的摩擦系数: 0.400加筋土浮容重: 10.000(kN/m3)地基土浮重度: 10.000(kN/m3)筋带抗拔力计算调节系数: 1.400筋带材料抗拉计算调节系数: 1.000筋带材料强度标准值: 240.000(MPa)筋带材料抗拉性能的分项系数: 1.250挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa) 地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)计算参数:稳定计算目标: 给定圆心,半径计算安全系数圆心X坐标: -2.000(m)圆心Y坐标: 10.000(m)半径: 15.000(m)筋带对稳定的作用: 筋带力沿圆弧切线内部稳定分析采用方法: 应力分析法条分法的土条宽度: 0.500(m)墙后填土粘聚力: 10.000(kPa)墙体填土粘聚力: 10.000(kPa)地基土粘聚力: 10.000(kPa)土条切向分力与滑动方向反向时: 当作下滑力对待===================================================================== 第 1 种情况: 组合1=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土侧压力分项系数 = 1.000 √3. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================----------------------------------------------------------内部稳定性验算采用应力分析法(一) 应力分析法筋带号宽度总长度稳定区竖向压应水平应最大拉力抗拉力抗拔力 (m) (m) 长度(m) 力(kPa) 力(kPa) 设计值(kN) (kN) (kN)01 0.200 6.000 3.540 46.000 19.139 3.215 38.400 18.61002 0.200 6.000 3.540 54.000 21.908 3.681 38.400 21.84703 0.200 6.000 3.540 62.000 24.511 4.118 38.400 25.08304 0.200 6.000 3.540 70.000 26.948 4.527 38.400 28.32005 0.200 6.000 3.540 78.000 29.220 4.909 38.400 31.55706 0.200 6.000 3.540 86.000 31.326 5.263 38.400 34.79307 0.200 6.000 3.540 94.000 33.265 5.589 38.400 38.03008 0.200 6.000 3.540 102.000 35.040 5.887 38.400 41.26609 0.200 6.000 3.605 110.000 36.648 6.157 38.400 45.32510 0.200 6.000 3.814 118.000 38.091 6.399 38.400 51.42911 0.200 6.000 4.022 126.000 39.367 6.614 38.400 57.91512 0.200 6.000 4.230 134.000 40.478 6.800 38.400 64.78113 0.200 6.000 4.438 142.000 41.423 6.959 38.400 72.02714 0.200 6.000 4.647 150.000 42.203 7.090 38.400 79.65515 0.200 4.000 2.855 158.000 42.816 7.193 38.400 51.54916 0.200 4.000 3.063 166.000 44.984 7.557 38.400 58.10917 0.200 4.000 3.271 174.000 47.152 7.922 38.400 65.05018 0.200 4.000 3.479 182.000 49.320 8.286 38.400 72.37219 0.200 4.000 3.688 190.000 51.488 8.650 38.400 80.07520 0.200 4.000 3.896 198.000 53.656 9.014 38.400 88.158单个筋带结点抗拔稳定满足: 拉力设计值=3.215 <= 18.610(kN)筋带截面抗拉强度验算满足: 拉力设计值=9.014 <= 38.400(kN)全墙抗拔验算满足: 最小安全系数=11.415 >= 2.000----------------------------------------------------------外部稳定性验算[土压力计算] 计算墙背处的库仑主动土压力按假想墙背计算得到:第1破裂角: 32.600(度)Ea=246.817 Ex=202.181 Ey=141.568(kN) 作用点高度 Zy=3.400(m) 墙身截面积 = 44.800(m2) 重量 = 896.000 kN墙顶上的土重(包括超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点) 墙顶上的土重(不包括超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500滑移力= 202.181(kN) 抗滑力= 604.284(kN)滑移验算满足: Kc = 2.989 > 1.300滑动稳定方程验算:滑动稳定方程满足: 方程值 = 455.454(kN) > 0.0(二) 倾覆稳定性验算相对于墙趾点,墙身重力的力臂 Zw = 2.804 (m)相对于墙趾点,墙土压力Ey的力臂 Zx = 6.000 (m)相对于墙趾点,墙土压力Ex的力臂 Zy = 3.400 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 687.414(kN-m) 抗倾覆力矩= 3988.410(kN-m)倾覆验算满足: K0 = 5.802 > 1.500倾覆稳定方程验算:倾覆稳定方程满足: 方程值 = 2673.196(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基,验算墙底偏心距及压应力作用于基础底的总竖向力 = 1208.568(kN) 作用于墙趾下点的总弯矩=3300.996(kN-m) 墙计算宽度 B = 6.000 (m) 偏心距 e = 0.269(m)墙底面合力作用点距离墙趾点的距离 Zn = 2.731(m)基底压应力: 墙趾=255.546 墙踵=147.310(kPa)最大应力与最小应力之比 = 255.546 / 147.310 = 1.735作用于基底的合力偏心距验算满足: e=0.269 <= 0.167*6.000 = 1.000(m)墙趾处地基承载力验算满足: 压应力=255.546 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=147.310 <= 650.000(kPa)地基平均承载力验算满足: 压应力=201.428 <= 500.000(kPa)(四) 整体稳定验算圆心: (-2.000,10.000)半径 = 15.000(m)安全系数 = 1.802总的下滑力 = 1214.149(kN)总的抗滑力 = 2188.340(kN)土体部分下滑力 = 1214.149(kN)土体部分抗滑力 = 2188.340(kN)筋带的抗滑力 = 0.000(kN)整体稳定验算满足: 最小安全系数=1.802 >= 1.250。
