小波分析故障诊断系统

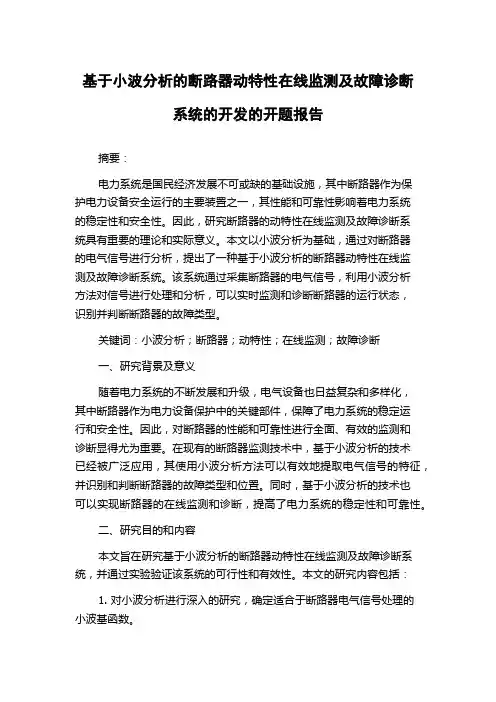

基于小波分析的断路器动特性在线监测及故障诊断系统的开发的开题报告摘要：电力系统是国民经济发展不可或缺的基础设施，其中断路器作为保护电力设备安全运行的主要装置之一，其性能和可靠性影响着电力系统的稳定性和安全性。

因此，研究断路器的动特性在线监测及故障诊断系统具有重要的理论和实际意义。

本文以小波分析为基础，通过对断路器的电气信号进行分析，提出了一种基于小波分析的断路器动特性在线监测及故障诊断系统。

该系统通过采集断路器的电气信号，利用小波分析方法对信号进行处理和分析，可以实时监测和诊断断路器的运行状态，识别并判断断路器的故障类型。

关键词：小波分析；断路器；动特性；在线监测；故障诊断一、研究背景及意义随着电力系统的不断发展和升级，电气设备也日益复杂和多样化，其中断路器作为电力设备保护中的关键部件，保障了电力系统的稳定运行和安全性。

因此，对断路器的性能和可靠性进行全面、有效的监测和诊断显得尤为重要。

在现有的断路器监测技术中，基于小波分析的技术已经被广泛应用，其使用小波分析方法可以有效地提取电气信号的特征，并识别和判断断路器的故障类型和位置。

同时，基于小波分析的技术也可以实现断路器的在线监测和诊断，提高了电力系统的稳定性和可靠性。

二、研究目的和内容本文旨在研究基于小波分析的断路器动特性在线监测及故障诊断系统，并通过实验验证该系统的可行性和有效性。

本文的研究内容包括：1. 对小波分析进行深入的研究，确定适合于断路器电气信号处理的小波基函数。

2. 构建断路器动特性在线监测及故障诊断系统，包括数据采集、信号预处理、小波分析处理、故障识别和位置定位、系统显示等模块。

3. 对采集到的实际断路器电气信号进行分析和处理，确定其特征参数，并建立故障识别和定位模型。

4. 通过实验验证系统的可行性和有效性，对系统的性能进行评估和优化。

三、研究方法和技术路线本文的研究方法主要基于小波分析技术，通过分析和处理断路器的电气信号，提取其特征参数，确定故障类型和位置。

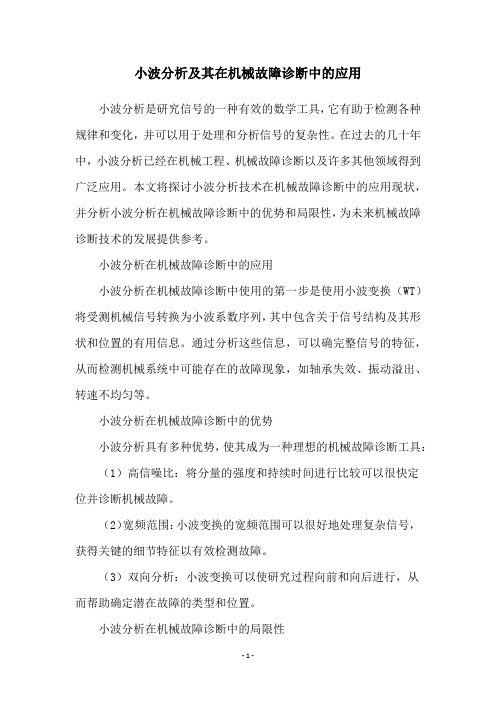

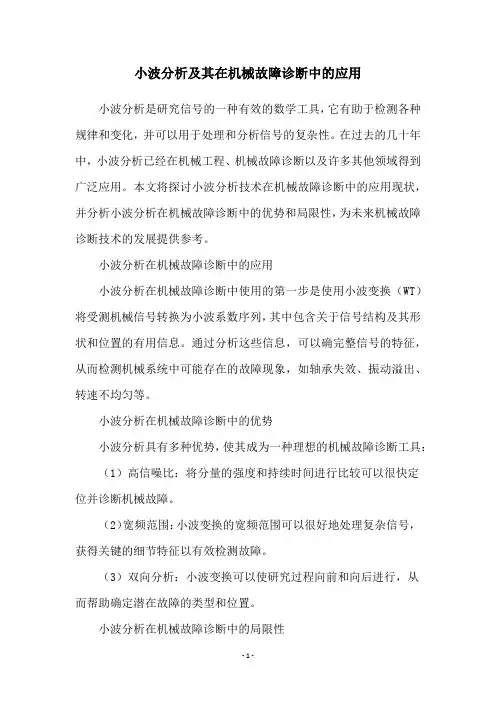

小波分析及其在机械故障诊断中的应用小波分析是研究信号的一种有效的数学工具，它有助于检测各种规律和变化，并可以用于处理和分析信号的复杂性。

在过去的几十年中，小波分析已经在机械工程、机械故障诊断以及许多其他领域得到广泛应用。

本文将探讨小波分析技术在机械故障诊断中的应用现状，并分析小波分析在机械故障诊断中的优势和局限性，为未来机械故障诊断技术的发展提供参考。

小波分析在机械故障诊断中的应用小波分析在机械故障诊断中使用的第一步是使用小波变换（WT）将受测机械信号转换为小波系数序列，其中包含关于信号结构及其形状和位置的有用信息。

通过分析这些信息，可以确完整信号的特征，从而检测机械系统中可能存在的故障现象，如轴承失效、振动溢出、转速不均匀等。

小波分析在机械故障诊断中的优势小波分析具有多种优势，使其成为一种理想的机械故障诊断工具：（1）高信噪比：将分量的强度和持续时间进行比较可以很快定位并诊断机械故障。

（2）宽频范围：小波变换的宽频范围可以很好地处理复杂信号，获得关键的细节特征以有效检测故障。

（3）双向分析：小波变换可以使研究过程向前和向后进行，从而帮助确定潜在故障的类型和位置。

小波分析在机械故障诊断中的局限性尽管小波分析在机械故障诊断中发挥了重要作用，但仍存在一些潜在的局限性：（1）可实现性：由于小波变换的复杂性，其应用需要相当高的计算复杂度，因此在实践中的实现问题仍然存在。

（2）数据准备：确定数据的合理性和准确性对于小波分析的成功非常重要，因此必须在数据准备过程中进行相应的检查和处理。

（3）结果准确性：小波分析的结果可能会受到许多因素的影响，因此必须小心地检查和验证获得的结果。

结论尽管小波分析仍然面临一些潜在的挑战，但它在机械故障诊断中表现出了强大的功能和优势，提高了故障诊断效率和准确性，并且有望优化未来机械故障诊断技术。

未来的研究活动将致力于实现更高效的小波分析方法，以期实现更可靠的机械故障诊断。

基于小波分析的电力系统异常检测方法引言：电力系统作为现代社会不可或缺的基础设施之一，其稳定性与可靠性对保障民生和国家发展具有重要意义。

然而，由于电力系统的复杂性和多变性，异常情况的发生时有所闻。

因此，如何有效地检测和诊断电力系统的异常情况成为一个迫切需要解决的问题。

本文将介绍一种基于小波分析的电力系统异常检测方法，以提高电力系统的安全和可靠性。

一、小波分析的基本原理和特点小波分析是一种时频分析方法，通过将复杂的信号分解成时间和频率两个维度上的小波，并对其进行分析和处理。

与传统的傅里叶变换相比，小波分析具有更好的时域局部性和频域精确性，能够更好地揭示信号的瞬态特性和时频特性。

小波分析的基本步骤包括：选择合适的小波基函数，对信号进行小波变换，得到时频表示。

小波变换后的信号可以通过阈值处理、滤波等方式进行异常检测。

二、1. 数据采集与预处理首先，需要采集电力系统各个节点的相关数据，包括电流、电压、功率等参数。

这些数据可以通过传感器等设备进行实时采集。

然后，对采集得到的数据进行预处理，如去除噪声、滤波等，以提高数据的质量和准确性。

2. 小波分析与特征提取将预处理后的电力系统数据进行小波分解，得到不同尺度和频率的小波系数。

根据不同的应用需求，可以选择不同的小波基函数和分解层次。

然后，从小波系数中提取有用的特征，如能量、平均值、方差等，来描述信号的时频特性。

3. 异常检测与诊断通过设定合适的阈值或使用统计方法，对提取得到的特征进行异常检测。

当特征值超过设定的阈值或与历史数据相比发生显著变化时，即可判断为异常情况。

对于检测到的异常情况，可以进行进一步的诊断和分析，确定异常的具体原因和影响。

三、案例分析与实践应用1. 案例背景以某电力系统的实际运行数据为例，通过基于小波分析的异常检测方法进行分析，以验证该方法的有效性。

2. 实验步骤首先，对采集得到的电力系统数据进行预处理，如去除噪声、滤波等。

然后，选择适合电力系统特征的小波基函数和分解层次，进行小波分解。

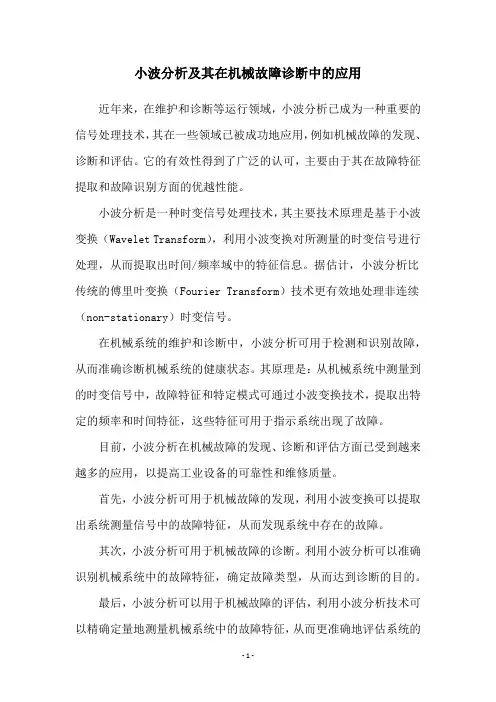

小波分析及其在机械故障诊断中的应用近年来，在维护和诊断等运行领域，小波分析已成为一种重要的信号处理技术，其在一些领域已被成功地应用，例如机械故障的发现、诊断和评估。

它的有效性得到了广泛的认可，主要由于其在故障特征提取和故障识别方面的优越性能。

小波分析是一种时变信号处理技术，其主要技术原理是基于小波变换（Wavelet Transform），利用小波变换对所测量的时变信号进行处理，从而提取出时间/频率域中的特征信息。

据估计，小波分析比传统的傅里叶变换（Fourier Transform）技术更有效地处理非连续（non-stationary）时变信号。

在机械系统的维护和诊断中，小波分析可用于检测和识别故障，从而准确诊断机械系统的健康状态。

其原理是：从机械系统中测量到的时变信号中，故障特征和特定模式可通过小波变换技术，提取出特定的频率和时间特征，这些特征可用于指示系统出现了故障。

目前，小波分析在机械故障的发现、诊断和评估方面已受到越来越多的应用，以提高工业设备的可靠性和维修质量。

首先，小波分析可用于机械故障的发现，利用小波变换可以提取出系统测量信号中的故障特征，从而发现系统中存在的故障。

其次，小波分析可用于机械故障的诊断。

利用小波分析可以准确识别机械系统中的故障特征，确定故障类型，从而达到诊断的目的。

最后，小波分析可以用于机械故障的评估，利用小波分析技术可以精确定量地测量机械系统中的故障特征，从而更准确地评估系统的故障”程度。

总之，小波分析具有许多优点，主要是其在故障特征提取和故障识别方面的优越性能。

为了及早发现机械故障，提高机械系统的可靠性和维护质量，小波分析的应用越来越广泛。

但同时也有一些限制，例如小波分析只能处理时变信号，而不能处理静态信号，此外，还需要建立足够强大的故障数据库，以支持小波分析的应用。

因此，今后，小波分析在机械故障诊断中的应用仍然需要进一步加以完善。

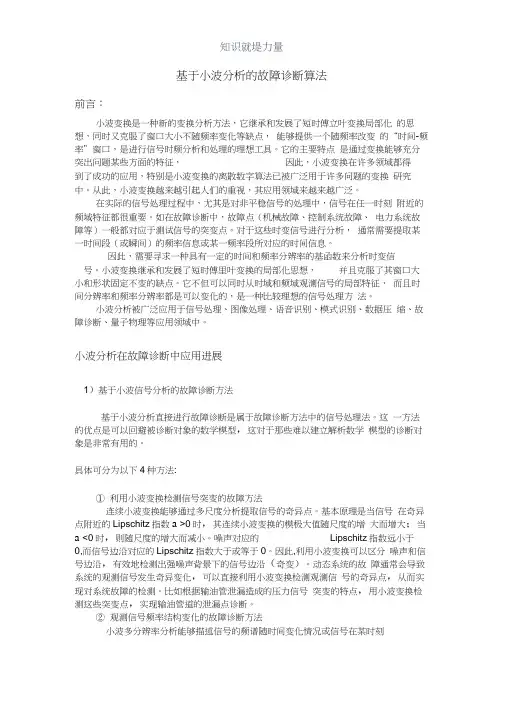

基于小波分析的故障诊断算法前言：小波变换是一种新的变换分析方法，它继承和发展了短时傅立叶变换局部化的思想，同时又克服了窗口大小不随频率变化等缺点，能够提供一个随频率改变的“时间-频率”窗口，是进行信号时频分析和处理的理想工具。

它的主要特点是通过变换能够充分突出问题某些方面的特征，因此，小波变换在许多领域都得到了成功的应用，特别是小波变换的离散数字算法已被广泛用于许多问题的变换研究中。

从此，小波变换越来越引起人们的重视，其应用领域来越来越广泛。

在实际的信号处理过程中，尤其是对非平稳信号的处理中，信号在任一时刻附近的频域特征都很重要。

如在故障诊断中，故障点（机械故障、控制系统故障、电力系统故障等）一般都对应于测试信号的突变点。

对于这些时变信号进行分析，通常需要提取某一时间段（或瞬间）的频率信息或某一频率段所对应的时间信息。

因此，需要寻求一种具有一定的时间和频率分辨率的基函数来分析时变信号。

小波变换继承和发展了短时傅里叶变换的局部化思想，并且克服了其窗口大小和形状固定不变的缺点。

它不但可以同时从时域和频域观测信号的局部特征，而且时间分辨率和频率分辨率都是可以变化的，是一种比较理想的信号处理方法。

小波分析被广泛应用于信号处理、图像处理、语音识别、模式识别、数据压缩、故障诊断、量子物理等应用领域中。

小波分析在故障诊断中应用进展1）基于小波信号分析的故障诊断方法基于小波分析直接进行故障诊断是属于故障诊断方法中的信号处理法。

这一方法的优点是可以回避被诊断对象的数学模型，这对于那些难以建立解析数学模型的诊断对象是非常有用的。

具体可分为以下4种方法:①利用小波变换检测信号突变的故障方法连续小波变换能够通过多尺度分析提取信号的奇异点。

基本原理是当信号在奇异点附近的Lipschitz指数a >0时，其连续小波变换的模极大值随尺度的增大而增大；当a <0时，则随尺度的增大而减小。

噪声对应的Lipschitz指数远小于0,而信号边沿对应的Lipschitz指数大于或等于0。

小波分析在故障诊断中的应用摘要：小波分析技术具有多分辨率及良好的时域特性，为机械故障诊断提供了一条有效途径，本文以齿轮故障诊断为例，简要分析了小波分析技术在故障诊断中的应用。

关键词：小波分析；故障诊断；齿轮箱小波分析由于具有良好的时频局部化性能，已经在信号分析、图像处理、语音合成、故障诊断、地质勘探等领域取得一系列重要应用。

其多分辨率分析不仅应用于数字信号处理和分析、信号检测和噪声抑制，而且各种快速有效的算法也大大促进了小波分析在实际系统中的应用，使得小波及相关技术在通信领域中的应用也得到了广泛的研究，已逐步用于通信系统中的信号波形设计、扩频特征波形设计、多载波传输系统等。

被誉为数学显微镜的小波分析技术，为机械故障诊断中的非平稳信号分析、弱信号提取、信噪分离等提供了一条有效的途径，国内外近年来应用小波分析进行机械故障诊断的研究发展十分迅速，但就目前应用现状来看，还存在一些问题，限制了小波分析优良性质的发挥[1]。

一、小波分析理论小波分析方法具有对低频信号在频域里有较高分辨率，对高频信号在时域里也有较高的分辨率的特点，具有可调窗口的时频局部分析能力，弥补了傅立叶变换和快速傅立叶变换的不足。

目前，一般认为离散小波分析、多分辨率分析、连续小波分析及后来发展的小波包分析等都是小波理论的不同方面，是在小波理论发展的过程中不断繁衍产生的，这些方面都在故障诊断的应用中得到了体现。

㈠多分辨率分析小波分解相当于一个带通滤波器和一个低通滤波器，每次分解总是把原信号分解成两个子信号，分别称为逼近信号和细节信号，每个部分还要经过一次隔点重采样，再下一层的小波分解则是对频率的逼近部分进行类似的分解。

如此分解N次即可得到第N层(尺度N上)的小波分解结果。

在工程应用中，利用多分辨率分析可以对信号进行分解重构，不仅可以达到降噪的的目的，还可以识别在含噪声信号中有用信号的发展趋势。

㈡小波包分析小波包分解是从小波分析延伸出来的一种信号进行更加细致的分析与重构的方法。

基于小波分析的齿轮故障诊断研究的开题报告一、研究背景齿轮是机械工程中常用的传动装置，广泛应用于各种机械设备中。

由于长期使用或不可避免的制造缺陷等原因，齿轮会出现一系列故障，如齿面磨损、齿面断裂、齿根裂纹等，这些故障会导致齿轮传动精度下降、噪音变大、甚至造成机器损坏。

因此，对齿轮故障进行准确、及时的诊断和预测，对保证机械设备的正常运转和延长设备使用寿命具有重要意义。

传统的齿轮故障诊断方法主要基于振动信号分析，但振动信号中包含大量的噪声和干扰，会导致对故障的诊断结果不准确或者漏诊。

因此，如何提高齿轮故障诊断的准确性和稳定性，是当前研究的重点之一。

基于小波分析的齿轮故障诊断方法具有较高的灵敏度和鲁棒性，被广泛应用于齿轮故障诊断中，并取得了一定的研究成果。

本研究旨在对基于小波分析的齿轮故障诊断方法进行深入研究，分析其基本原理和数学模型，进一步探究其在齿轮故障诊断中的应用和优势。

二、研究内容1. 小波分析在齿轮故障诊断中的基本原理和数学模型；2. 基于小波分析的齿轮故障诊断系统设计；3. 齿轮故障信号采集和预处理；4. 小波压缩和去噪处理；5. 小波包分解方法的应用；6. 小波神经网络模型的构建；7. 齿轮故障诊断实验和分析。

三、研究目标1. 掌握小波分析在齿轮故障诊断中的基本原理和数学模型；2. 实现基于小波分析的齿轮故障诊断系统；3. 提高齿轮故障诊断的准确性和稳定性；4. 构建小波神经网络模型，对齿轮故障进行预测和预警。

四、研究方法1. 文献调研和资料收集，了解齿轮故障诊断和小波分析的相关理论和应用；2. 借助MATLAB软件，建立基于小波分析的齿轮故障诊断模型；3. 通过实验验证模型的准确性和稳定性。

五、研究意义齿轮故障诊断是机械工程领域的研究热点之一，其对保障机械设备的正常运转和提高机械设备的使用寿命具有重要意义。

本研究将基于小波分析的齿轮故障诊断方法进行深入研究，可以进一步提高齿轮故障诊断的准确性和稳定性，为机械设备的故障诊断和维护提供技术支持。

基于小波分析的故障诊断算法小波分析在故障诊断领域中起着重要的作用。

本文将介绍基于小波分析的故障诊断算法及其应用。

小波分析是信号处理中的一种重要方法，它将信号分解为具有不同频率和时间分辨率特征的子信号。

通过对这些子信号的分析，可以有效地提取信号中的特征信息。

在故障诊断中，信号通常来自于机械或电子设备，例如振动信号、电流信号等。

这些信号携带了设备的运行状态和故障特征。

传统的故障诊断方法通常采用基于频域或时域的特征提取方法，但是这些方法往往无法捕捉到信号中的时频特征。

1.信号准备：首先，需要采集待诊断的信号数据。

这可以是从传感器中实时采集的信号，或者是从历史数据中提取的离线信号。

2. 小波分解：将采集到的信号通过小波变换分解为多个子信号。

小波变换可以采用不同类型的小波函数，常用的有Daubechies小波、Haar 小波等。

3.特征提取：对每个子信号进行特征提取。

这可以包括时域和频域的特征，例如均值、方差、功率谱等。

也可以采用更高级的特征提取方法，例如熵、能量等。

4.故障识别：采用分类算法对提取的特征进行故障识别。

可以使用传统的机器学习算法，例如支持向量机（SVM）、决策树、随机森林等。

也可以采用深度学习算法，例如卷积神经网络（CNN）等。

5.故障定位：对识别到的故障进行定位。

根据特征提取得到的结果，可以判断故障发生的位置和类型。

可以通过设备的物理结构和设计参数来辅助定位。

基于小波分析的故障诊断算法在实际应用中取得了不错的效果。

例如，在机械故障诊断中，可以通过振动信号的小波分解和特征提取来判断机械设备的故障类型，例如轴承故障、齿轮故障等。

在电力设备中，可以通过电流信号的小波分解和特征提取来判断电器设备的故障类型，例如电机故障、电缆故障等。

总之，基于小波分析的故障诊断算法能够有效地提取信号中的故障特征，实现对设备故障的自动识别和定位。

这种算法具有较好的鲁棒性和准确性，在实际应用中具有广泛的应用前景。

机械振动信号的小波分析与故障诊断机械振动是指机械系统在运行过程中所产生的振动现象。

振动信号是机械故障的重要指标，因为它可以反映机械系统的运行状态和内部结构的变化。

因此，对机械振动信号进行分析和诊断是实现机械故障预测和维护的关键技术之一。

在振动信号的分析方法中，小波分析作为一种多尺度分析方法，因其在时频域上具有出色的分辨能力，成为了机械振动信号分析与故障诊断领域中广泛应用的技术。

一、小波分析的基本原理小波分析是一种基于时频分析原理的分析方法。

其基本思想是将信号分解成不同尺度的小波基函数，用小波基函数对信号进行变换。

小波分析的核心是小波变换，其可以将信号转换为时域和频域的双重信息，从而更好地理解信号的特性和内在结构。

二、小波分析在机械振动信号处理中的应用小波分析在机械振动信号处理中具有较高的应用价值。

首先，小波变换可以提取信号的频谱信息和时域特征，通过对频谱分布进行分析，可以识别出机械系统中存在的频率分量和谐波分布，从而判断机械系统的正常运行状态。

其次，小波包分解和重构方法可以对振动信号进行时频分析，通过对振动模态和频率变化的研究，可以了解机械系统在不同工况下的振动特性和变化规律。

此外，小波模态分解方法可以提取出机械振动信号的分量，实现故障信号的提取和识别，为故障诊断提供有力的依据。

三、小波包分析在滚动轴承故障诊断中的应用滚动轴承是机械系统中常见的易损部件之一，其故障常表现为振动信号的不稳定性和频率分量的变化。

针对滚动轴承故障诊断问题，小波包分析方法能够更好地提取滚动轴承振动信号中的故障特征。

通过对滚动轴承振动信号进行小波包分解，可以得到一系列分量信号。

其中，能量集中的低频分量对应轴承的正常工作状态，而能量集中的高频分量则对应轴承的故障状态。

通过对不同尺度的高频分量进行分析，可以判断轴承故障的类型和程度。

此外，小波包分析方法还可以通过构建滚动轴承的特征向量，实现对不同故障状态的自动分类和识别。

四、小波熵在齿轮故障诊断中的应用齿轮是机械系统传动的重要部件之一，其故障常表现为齿面接触不良和齿面断裂等现象。

基于小波分析的逆变器故障诊断针对电力电子电路故障的特点，以三相电力牵引逆变电路为例。

采用db3小波基进行6层小波分析，提取不同小波系数的能量值，利用故障特征表确定故障的类型。

利用matlab建立仿真模型，对逆变器开关故障进行仿真，结果表明该方法是有效可行的。

【关键词】逆变器故障诊断小波分析伴随着电子技术的快速发展，电力电子技术也在不断提高，特别是针对能量转换的电子产品，在电力行业中得到了广泛应用。

随着电力电子装置在直流输电、电力机车牵引等设备中长期使用，必然会导致电力装置故障，为了保证电力装置的高效安全运行，因此，对电力电子装置的故障诊断以及采取相应的措施是亟需解决的问题。

本文采用SVPWM控制的三相逆变电路，采用db3小波基函数对各相电流信号进行6层小波分解，以求解小波系数，然后提取各相电流电压的低频能量谱和各项高频能量谱，通过比较各能量值，从而对识别出不同故障的功率管，从而实现对电力牵引逆变器的故障识别。

1 小波分析故障识别诊断理论目前的故障诊断大都基于傅里叶变换，在经典的傅里叶变换分析中，信号特征仅能在频域中展现出来，而完全忽略了时域的相关特性。

因而傅里叶变换存在着片面性，而且傅里叶变换还存在着一些理想的假设，如信号为平稳信号。

而大部分复杂系统的故障信号都是非线性、非平稳，且为瞬变时变信号。

而我们可知小波分析是一种线性的时频分析方法，其主要思想是将混合信号中的不同频率成分信号逐渐划分成不同频率的信号，将不同频率信号区分开来，因此，小波分析适用于分析复杂信号中时变状态。

小波函数的定义：设ψ（t）为平方可积函数，即ψ（t）∈L2（R），若其傅里叶变换ψ（ω）满足如下允许条件：（1）则ψ（t）表示一个基本小波函数。

将函数ψ（t）进行伸缩和平移变换后，构成小波序列如下：（2）式中，a为伸缩因子（尺度因子），b为平移因子。

根据小波分析特点，其时间尺度和频域尺度都可变。

当对混合信号中的高频成分进行分析时，时间尺度会随时间参数的变小而自动变窄，当对混合信号中的低频成分进行分析时，时间尺度会随时间参数的变大而自动变宽。

基于小波分析的故障诊断方法研究与应用随着人们对生产效率的要求越来越高，工业设备的故障率也愈发受到注意。

传统的故障诊断方法往往需要进行大量的试验和检测，不但费时费力，而且还可能造成设备二次损伤。

因此，研发一种快速有效的故障诊断方法成为了工业领域亟需解决的问题。

近年来，小波分析（Wavelet Analysis）作为信号处理领域的一个新兴技术，被广泛应用于故障诊断领域。

小波分析基于时频分析思想，将时域分解为不同尺度和频率的小波系数，从而实现对复杂信号的精确分析。

基于小波分析的故障诊断方法，主要通过对传感器采集到的振动信号进行小波分解，提取不同频段的小波系数，进而对故障特征进行分析。

该方法具有以下优势：1. 数据处理效率高：小波分析可以高效地提取信号的时域和频域特征，相比较于传统方法，处理效率更高。

2. 适应性强：小波分析可根据不同的频率和尺度对信号进行精细分解，适用于复杂信号的分析。

3. 准确性高：小波分析可以提高信号的信噪比，从而提高故障特征的准确性。

小波分析的应用在工业领域，小波分析已经成功地应用于故障诊断领域。

例如，基于小波分析的故障诊断在轴承、齿轮、发动机、风力发电机等领域都取得了优秀的效果。

下面会用轴承故障诊断为例，介绍小波分析在故障诊断中的应用。

轴承是机械设备中非常重要的部件，其健康水平直接影响到设备的性能和寿命。

轴承故障通常会引发机器的振动，因此通过振动信号进行故障诊断是普遍的方法。

通过小波分解，可以提取不同频段的信号，从而找到轴承故障的特征。

例如，当轴承出现裂纹故障时，振动信号将在一定的频率下具有明显的特征频率。

此时，通过对信号进行小波分解，可以准确地提取出这些频率，从而实现故障的诊断。

未来展望基于小波分析的故障诊断方法在工业领域中具有广阔的应用前景。

未来，随着技术的不断发展，这种方法也将越来越成熟和完善。

建立针对特定设备的小波分析模型，开发自动化诊断软件，实现实时监测和远程故障诊断等方向都将逐渐得到完善和推广。
