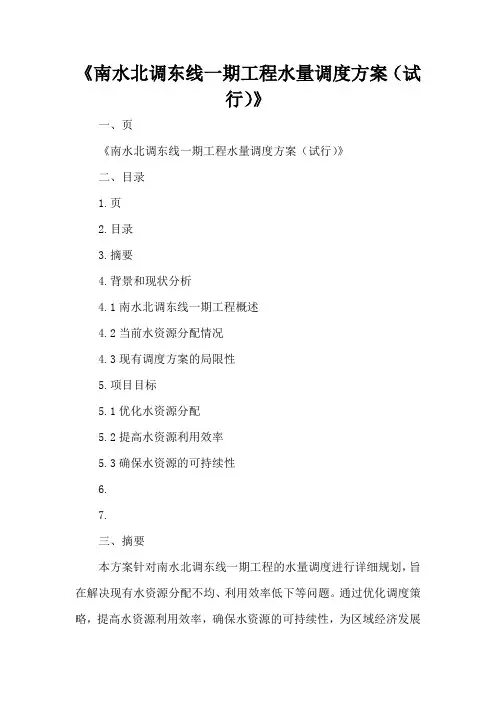

《南水北调东线一期工程水量调度方案（试行）》一、页《南水北调东线一期工程水量调度方案（试行）》二、目录1.页2.目录3.摘要4.背景和现状分析4.1南水北调东线一期工程概述4.2当前水资源分配情况4.3现有调度方案的局限性5.项目目标5.1优化水资源分配5.2提高水资源利用效率5.3确保水资源的可持续性6.7.三、摘要本方案针对南水北调东线一期工程的水量调度进行详细规划，旨在解决现有水资源分配不均、利用效率低下等问题。
通过优化调度策略，提高水资源利用效率，确保水资源的可持续性，为区域经济发展和生态环境保护提供有力支持。
四、背景和现状分析4.1南水北调东线一期工程概述南水北调东线一期工程是我国为解决北方地区水资源短缺问题而实施的大型水利工程。
工程起点位于江苏扬州，终点在天津，全长约1,200公里。
工程自2013年通水以来，对缓解北方地区的水资源紧张状况起到了重要作用。
4.2当前水资源分配情况目前，南水北调东线一期工程的水量分配主要依据行政区域需求和季节性变化进行。
然而，这种分配方式存在一定的不合理性，导致部分区域水资源过剩，而其他区域则面临水资源短缺的问题。
4.3现有调度方案的局限性现有的水量调度方案主要依赖于人工经验和历史数据进行决策，缺乏科学性和精确性。
调度方案未能充分考虑生态环境保护和区域经济发展的需求，导致水资源利用效率低下，对生态环境造成一定影响。
五、项目目标5.1优化水资源分配通过引入先进的水资源管理技术和方法，建立科学的水量调度模型，实现水资源的合理分配。
确保各区域在满足基本生活需求的同时，兼顾工业和农业用水的需求。
5.2提高水资源利用效率通过实施精细化管理，提高水资源的利用效率。
通过监测和数据分析，及时调整水量分配策略，减少水资源的浪费。
5.3确保水资源的可持续性在水量调度过程中，充分考虑生态环境保护和区域经济发展的需求，确保水资源的可持续利用。
通过科学合理的水量调度，促进区域经济的可持续发展，同时保护和改善生态环境。

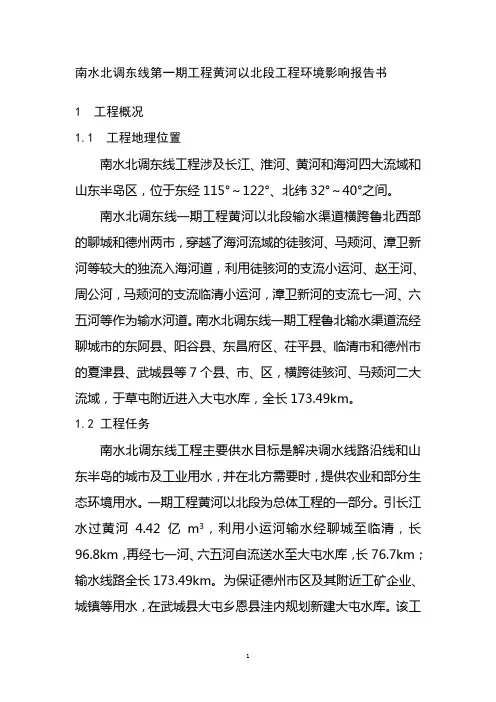

南水北调东线第一期工程黄河以北段工程环境影响报告书1 工程概况1.1 工程地理位置南水北调东线工程涉及长江、淮河、黄河和海河四大流域和山东半岛区，位于东经115°～122°、北纬32°～40°之间。
南水北调东线一期工程黄河以北段输水渠道横跨鲁北西部的聊城和德州两市，穿越了海河流域的徒骇河、马颊河、漳卫新河等较大的独流入海河道，利用徒骇河的支流小运河、赵王河、周公河，马颊河的支流临清小运河，漳卫新河的支流七一河、六五河等作为输水河道。
南水北调东线一期工程鲁北输水渠道流经聊城市的东阿县、阳谷县、东昌府区、茌平县、临清市和德州市的夏津县、武城县等7个县、市、区，横跨徒骇河、马颊河二大流域，于草屯附近进入大屯水库，全长173.49km。
1.2 工程任务南水北调东线工程主要供水目标是解决调水线路沿线和山东半岛的城市及工业用水，并在北方需要时，提供农业和部分生态环境用水。
一期工程黄河以北段为总体工程的一部分。
引长江水过黄河4.42亿m3，利用小运河输水经聊城至临清，长96.8km，再经七一河、六五河自流送水至大屯水库，长76.7km；输水线路全长173.49km。
为保证德州市区及其附近工矿企业、城镇等用水，在武城县大屯乡恩县洼内规划新建大屯水库。
该工程主要向山东省聊城、德州2座地级市和其辖区内的15个市县的城市和工业供水。
1.3 供水范围山东鲁北地区净增水量3.79亿m3，重点考虑经济较为发达而缺水又较为严重的城市及县城用水。
其中聊城市分别向东昌府、临清、东阿、阳谷、莘县、茌平、冠县、高唐供水，调江水量为17967m3；德州市分别向夏津、德城、武城、平原、陵县、宁津、乐陵、庆云供水，调江水量为20000m3。
1.4 调水工程规模（1）位山至临清段该段采用扩挖小运河输水方案，自穿黄隧道出口开始，向西北立交穿过位山三干、徒骇河、西新河、马颊河，经聊城至临清邱屯闸，全长96.8km。

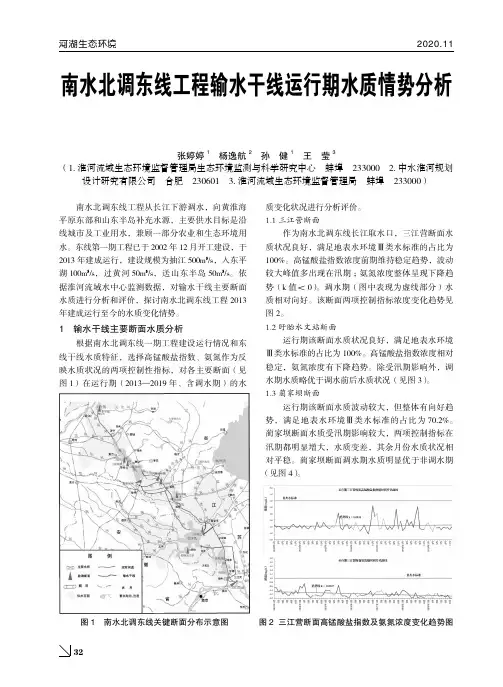

2 2 1132南水北调东线工程输水干线运行期水质情势分析张婷婷1 杨逸航2 孙 健1 王 莹3（1.淮河流域生态环境监督管理局生态环境监测与科学研究中心 蚌埠 233000 2.中水淮河规划设计研究有限公司 合肥 230601 3.淮河流域生态环境监督管理局 蚌埠 233000）南水北调东线工程从长江下游调水，向黄淮海平原东部和山东半岛补充水源，主要供水目标是沿线城市及工业用水，兼顾一部分农业和生态环境用水。
东线第一期工程已于2002年12月开工建设，于2013年建成运行，建设规模为抽江500m ³/s，入东平湖100m ³/s，过黄河50m ³/s，送山东半岛50m ³/s。
依据淮河流域水中心监测数据，对输水干线主要断面水质进行分析和评价，探讨南水北调东线工程2013年建成运行至今的水质变化情势。
1 输水干线主要断面水质分析根据南水北调东线一期工程建设运行情况和东线干线水质特征，选择高锰酸盐指数、氨氮作为反映水质状况的两项控制性指标，对各主要断面（见图1）在运行期（2013—2019年、含调水期）的水质变化状况进行分析评价。
1.1 三江营断面作为南水北调东线长江取水口，三江营断面水质状况良好，满足地表水环境Ⅲ类水标准的占比为100%。
高锰酸盐指数浓度前期维持稳定趋势，波动较大峰值多出现在汛期；氨氮浓度整体呈现下降趋势（k 值＜0）。
调水期（图中表现为虚线部分）水质相对向好。
该断面两项控制指标浓度变化趋势见图2。
1.2 盱眙水文站断面运行期该断面水质状况良好，满足地表水环境Ⅲ类水标准的占比为100%。
高锰酸盐指数浓度相对稳定，氨氮浓度有下降趋势。
除受汛期影响外，调水期水质略优于调水前后水质状况（见图3）。
1.3 蔺家坝断面运行期该断面水质波动较大，但整体有向好趋势，满足地表水环境Ⅲ类水标准的占比为70.2%。
蔺家坝断面水质受汛期影响较大，两项控制指标在汛期都明显增大，水质变差，其余月份水质状况相对平稳。

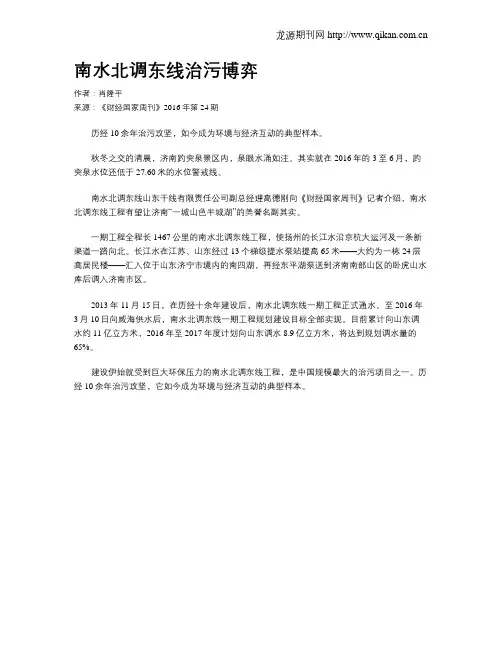

南水北调东线治污博弈作者：肖隆平来源：《财经国家周刊》2016年第24期历经10余年治污攻坚，如今成为环境与经济互动的典型样本。
秋冬之交的清晨，济南趵突泉景区内，泉眼水涌如注。
其实就在2016年的3至6月，趵突泉水位还低于27.60米的水位警戒线。
南水北调东线山东干线有限责任公司副总经理高德刚向《财经国家周刊》记者介绍，南水北调东线工程有望让济南“一城山色半城湖”的美誉名副其实。
一期工程全程长1467公里的南水北调东线工程，使扬州的长江水沿京杭大运河及一条新渠道一路向北。
长江水在江苏、山东经过13个梯级提水泵站提高65米——大约为一栋24层高居民楼——汇入位于山东济宁市境内的南四湖，再经东平湖泵送到济南南部山区的卧虎山水库后调入济南市区。
2013年11月15日，在历经十余年建设后，南水北调东线一期工程正式通水。
至2016年3月10日向威海供水后，南水北调东线一期工程规划建设目标全部实现。
目前累计向山东调水约11亿立方米，2016年至2017年度计划向山东调水8.9亿立方米，将达到规划调水量的65%。
建设伊始就受到巨大环保压力的南水北调东线工程，是中国规模最大的治污项目之一。
历经10余年治污攻坚，它如今成为环境与经济互动的典型样本。
最难治理南水北调东线一期工程关键是水质，直接关系到整个工程的成败。
首要的工作就是解决工业企业、城市污水等点源污染问题。
位于山东省济宁市的南四湖就是其中的典型。
这个位于盆地内部的湖泊接收周边区域的工业污水、生活污水，湖水却不能往外排，一度被称为“酱油湖”。
在济宁市环保局已经工作27年的副局长刘云廷告诉《财经国家周刊》记者，要将这样一湖水治理达到地表Ⅲ类水标准，“太难了！”但国务院在南水北调东线规划之初即定下了通水三原则：先节水后调水，先治污后通水，先环保后用水。
就工业污染而言，南水北调东线实施前是典型的结构性污染案例，其治污难度可想而知。
这种污染模式，也是今天雾霾的主要成因之一。

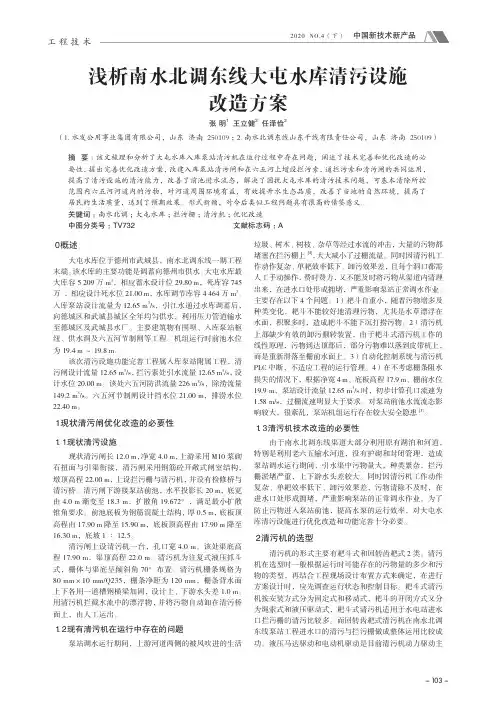

- 103 -工 程 技 术０ 概述大屯水库位于德州市武城县，南水北调东线一期工程末端。
该水库的主要功能是调蓄向德州市供水。
大屯水库最大库容5 209万m 3，相应蓄水设计位29.80 m，死库容745万 ，相应设计死水位21.00 m，水库调节库容4 464万m 3。
入库泵站设计流量为12.65 m 3/s，引江水通过水库调蓄后，向德城区和武城县城区全年均匀供水，利用压力管道输水至德城区及武城县水厂。
主要建筑物有围坝、入库泵站枢纽、供水洞及六五河节制闸等工程。
机组运行时前池水位为19.4 m ～19.8 m。
该次清污设施功能完善工程属入库泵站附属工程，清污闸设计流量12.65 m 3/s，拦污索处引水流量12.65 m 3/s，设计水位20.00 m。
该处六五河防洪流量226 m 3/s，除涝流量149.2 m 3/s。
六五河节制闸设计挡水位21.00 m，排涝水位22.40 m。
１ 现状清污闸优化改造的必要性１．１ 现状清污设施现状清污闸长12.0 m，净宽4.0 m，上游采用M10浆砌石扭面与引渠衔接，清污闸采用钢筋砼开敞式闸室结构，墩顶高程22.00 m，上设拦污栅与清污机，并设有检修桥与清污桥。
清污闸下游接泵站前池，水平投影长20 m，底宽由4.0 m 渐变至18.3 m，扩散角19.672°，满足最小扩散锥角要求。
前池底板为钢筋混凝土结构，厚0.5 m，底板顶高程由17.90 m 降至15.90 m，底板顶高程由17.90 m 降至16.30 m，底坡1∶12.5。
清污闸上设清污机一台，孔口宽4.0 m。
该处渠底高程17.90 m，渠顶高程22.0 m。
清污机为往复式液压抓斗式，栅体与渠底呈倾斜角70°布置。
清污机栅条规格为80 mm×10 mm/Q235，栅条净距为120 mm，栅条背水面上下各用一道槽钢横梁加固，设计上、下游水头差1.0 m。
用清污机拦截水流中的漂浮物，并将污物自动卸在清污桥面上，由人工运出。

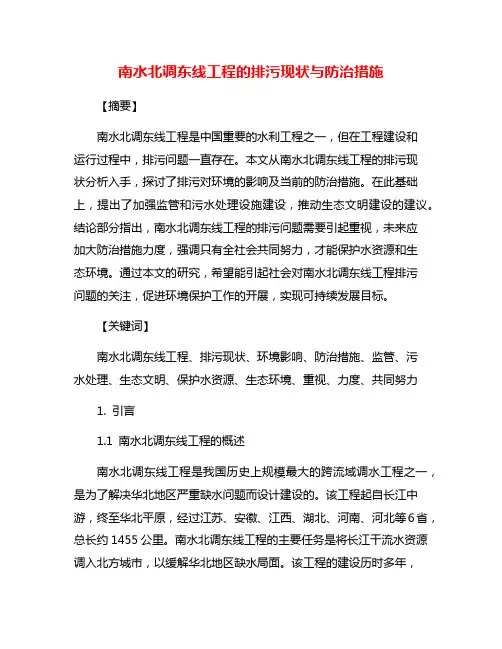

南水北调东线工程的排污现状与防治措施【摘要】南水北调东线工程是中国重要的水利工程之一，但在工程建设和运行过程中，排污问题一直存在。
本文从南水北调东线工程的排污现状分析入手，探讨了排污对环境的影响及当前的防治措施。
在此基础上，提出了加强监管和污水处理设施建设，推动生态文明建设的建议。
结论部分指出，南水北调东线工程的排污问题需要引起重视，未来应加大防治措施力度，强调只有全社会共同努力，才能保护水资源和生态环境。
通过本文的研究，希望能引起社会对南水北调东线工程排污问题的关注，促进环境保护工作的开展，实现可持续发展目标。
【关键词】南水北调东线工程、排污现状、环境影响、防治措施、监管、污水处理、生态文明、保护水资源、生态环境、重视、力度、共同努力1. 引言1.1 南水北调东线工程的概述南水北调东线工程是我国历史上规模最大的跨流域调水工程之一，是为了解决华北地区严重缺水问题而设计建设的。
该工程起自长江中游，终至华北平原，经过江苏、安徽、江西、湖北、河南、河北等6省，总长约1455公里。
南水北调东线工程的主要任务是将长江干流水资源调入北方城市，以缓解华北地区缺水局面。
该工程的建设历时多年，涉及复杂的地质和环境条件，同时也面临着排污、生态环境破坏等问题。
南水北调东线工程的建设对改善华北地区水资源短缺问题具有重要意义，但也需要引起社会各界的重视和关注。
在未来的发展中，需要加强排污治理和生态环境保护，以确保南水北调东线工程的可持续发展和长远利益。
2. 正文2.1 南水北调东线工程的排污现状分析南水北调东线工程作为我国重要的水利工程之一，在解决北方地区水资源短缺问题的也面临着排污问题。
排污现状主要表现在以下几个方面：企业生产和居民生活排放的污水导致水质恶化。
随着经济发展和城市化进程，工业企业和居民生活的污水排放不断增加，直接导致排入调水渠的水质恶化，严重影响水源的质量和供水的安全性。
农业活动造成的农药和化肥残留也对水质造成威胁。

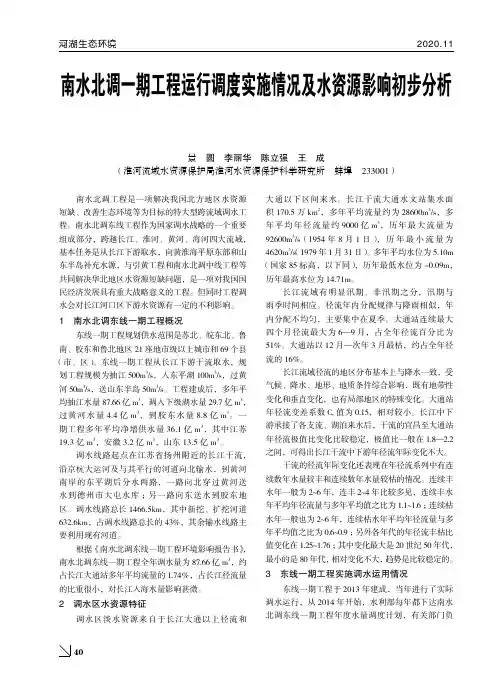

2 2 1140南水北调一期工程运行调度实施情况及水资源影响初步分析景 圆 李丽华 陈立强 王 成（淮河流域水资源保护局淮河水资源保护科学研究所 蚌埠 233001）南水北调工程是一项解决我国北方地区水资源短缺、改善生态环境等为目标的特大型跨流域调水工程。
南水北调东线工程作为国家调水战略的一个重要组成部分，跨越长江、淮河、黄河、海河四大流域，基本任务是从长江下游取水，向黄淮海平原东部和山东半岛补充水源，与引黄工程和南水北调中线工程等共同解决华北地区水资源短缺问题，是一项对我国国民经济发展具有重大战略意义的工程。
但同时工程调水会对长江河口区下游水资源有一定的不利影响。
1 南水北调东线一期工程概况东线一期工程规划供水范围是苏北、皖东北、鲁南、胶东和鲁北地区 21座地市级以上城市和69个县（市、区）。
东线一期工程从长江下游干流取水，规划工程规模为抽江500m 3/s，入东平湖100m 3/s，过黄河50m 3/s，送山东半岛50m 3/s。
工程建成后，多年平均抽江水量87.66亿m 3，调入下级湖水量29.7亿m 3，过黄河水量4.4亿m 3，到胶东水量8.8亿m 3。
一期工程多年平均净增供水量36.1亿m 3，其中江苏19.3亿m 3，安徽3.2亿m 3，山东13.5亿m 3。
调水线路起点在江苏省扬州附近的长江干流，沿京杭大运河及与其平行的河道向北输水，到黄河南岸的东平湖后分水两路，一路向北穿过黄河送水到德州市大屯水库；另一路向东送水到胶东地区。
调水线路总长1466.5km，其中新挖、扩挖河道632.6km，占调水线路总长的43%，其余输水线路主要利用现有河道。
根据《南水北调东线一期工程环境影响报告书》，南水北调东线一期工程全年调水量为87.66亿m 3，约占长江大通站多年平均流量的1.74％，占长江径流量的比重很小，对长江入海水量影响甚微。
2 调水区水资源特征调水区淡水资源来自于长江大通以上径流和大通以下区间来水。

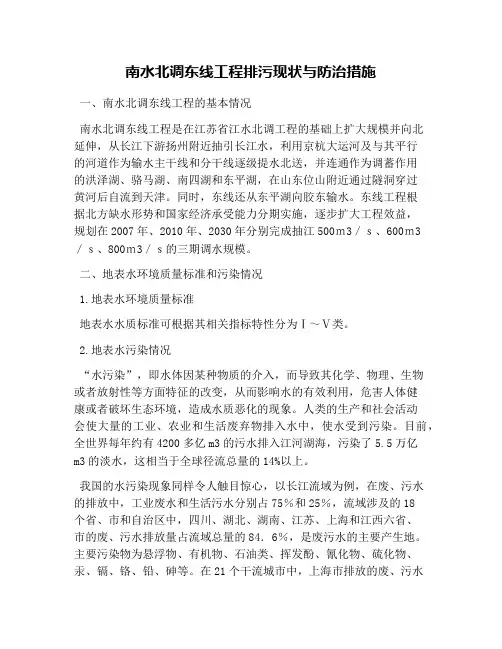

南水北调东线工程排污现状与防治措施一、南水北调东线工程的基本情况南水北调东线工程是在江苏省江水北调工程的基础上扩大规模并向北延伸，从长江下游扬州附近抽引长江水，利用京杭大运河及与其平行的河道作为输水主干线和分干线逐级提水北送，并连通作为调蓄作用的洪泽湖、骆马湖、南四湖和东平湖，在山东位山附近通过隧洞穿过黄河后自流到天津。
同时，东线还从东平湖向胶东输水。
东线工程根据北方缺水形势和国家经济承受能力分期实施，逐步扩大工程效益，规划在2007年、2010年、2030年分别完成抽江500ｍ3／ｓ、600ｍ3／ｓ、800ｍ3／ｓ的三期调水规模。
二、地表水环境质量标准和污染情况1.地表水环境质量标准地表水水质标准可根据其相关指标特性分为Ⅰ～Ⅴ类。
2.地表水污染情况“水污染”，即水体因某种物质的介入，而导致其化学、物理、生物或者放射性等方面特征的改变，从而影响水的有效利用，危害人体健康或者破坏生态环境，造成水质恶化的现象。
人类的生产和社会活动会使大量的工业、农业和生活废弃物排入水中，使水受到污染。
目前，全世界每年约有4200多亿m3的污水排入江河湖海，污染了5.5万亿m3的淡水，这相当于全球径流总量的14%以上。
我国的水污染现象同样令人触目惊心，以长江流域为例，在废、污水的排放中，工业废水和生活污水分别占75％和25％，流域涉及的18个省、市和自治区中，四川、湖北、湖南、江苏、上海和江西六省、市的废、污水排放量占流域总量的84．6％，是废污水的主要产生地。
主要污染物为悬浮物、有机物、石油类、挥发酚、氰化物、硫化物、汞、镉、铬、铅、砷等。
在21个干流城市中，上海市排放的废、污水量占21个城市排放总量的30．7％，武汉市占18．10％，南京市占15．8％，重庆市占8．8％：四大城市合占73．4％，是长江最主要的污染源。
由于污染严重，在长江岸边形成许多污染带，在干流21个城市中，重庆、岳阳、武汉、南京、镇江、上海六城市累计污染带长度占长江干流污染带总长的73％。
南水北调东线工程水质现状及水污染处理概述摘要本文主要分析了南水北调东线工程中输水路线中水质及排污的现状，水受污染的严重程度，根据情况提出水质目标，根据目标提出相应的污染防以及处理措施。
关键词南水北调东线水质污染排污措施目录1工程概况1.1概述1.2工程线路1.3南水北调东线工程的意义1.4南水北调东线工程存在的主要问题2 南水北调东线工程的水质及排污2.1水质现状2.2排污现状2.3输水水质目标3 水质污染的防治及保护措施3.1污染源分析3.2水质污染的防治措施3.3水质的保护措施4 结语南水北调东线工程水质现状及水污染处理概述1工程概况1.1 概述南水北调是缓解中国北方水资源严重短缺局面的重大战略性工程。
我国南涝北旱，南水北调工程通过跨流域的水资源合理配置，大大缓解我国北方水资源严重短缺问题，促进南北方经济、社会与人口、资源、环境的协调发展。
南水北调总体规划推荐东线、中线和西线三条调水线路。
通过三条调水线路与长江、黄河、淮河和海河四大江河的联系，构成以“四横三纵”为主体的总体布局，以利于实现我国水资源南北调配、东西互济的合理配置格局。
其中，东线工程的总体规划是利用江苏省已有的江水北调工程，逐步扩大调水规模并延长输水线路。
东线工程从长江下游扬州抽引长江水，利用京杭大运河及与其平行的河道逐级提水北送，并连接起调蓄作用的洪泽湖、骆马湖、南四湖、东平湖。
出东平湖后分两路输水：一路向北，在位山附近经隧洞穿过黄河；另一路向东，通过胶东地区输水干线经济南输水到烟台、威海。
东线工程开工最早，并且有现成输水道。
1.2 工程线路东线工程利用江苏省江水北调工程，扩大规模，向北延伸。
规划从江苏省扬州附近的长江干流引水，利用京杭大运河以及与其平行的河道输水，连通洪泽湖、骆马湖、南四湖、东平湖，并作为调蓄水库，经泵站逐级提水进入东平湖后，分水两路，一路向北穿黄河后自流到天津；另一路向东经新辟的胶东地区输水干线接引黄济青渠道，向胶东地区供水。

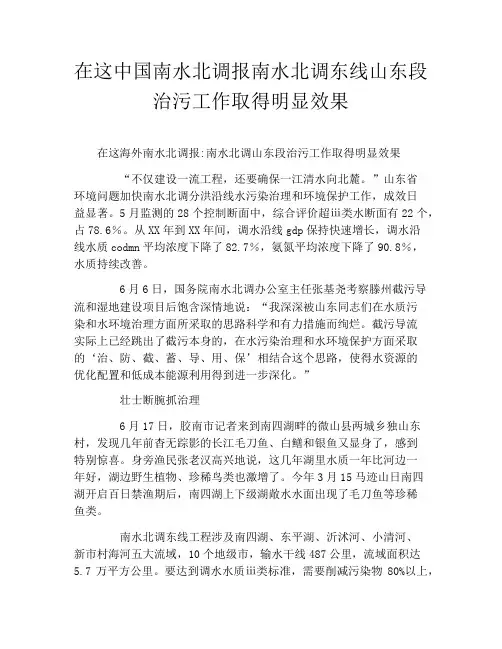

在这中国南水北调报南水北调东线山东段治污工作取得明显效果在这海外南水北调报:南水北调山东段治污工作取得明显效果“不仅建设一流工程，还要确保一江清水向北麓。
”山东省环境问题加快南水北调分洪沿线水污染治理和环境保护工作，成效日益显著。
5月监测的28个控制断面中，综合评价超ⅲ类水断面有22个，占78.6％。
从XX年到XX年间，调水沿线gdp保持快速增长，调水沿线水质codmn平均浓度下降了82.7％，氨氮平均浓度下降了90.8％，水质持续改善。
6月6日，国务院南水北调办公室主任张基尧考察滕州截污导流和湿地建设项目后饱含深情地说：“我深深被山东同志们在水质污染和水环境治理方面所采取的思路科学和有力措施而绚烂。
截污导流实际上已经跳出了截污本身的，在水污染治理和水环境保护方面采取的‘治、防、截、蓄、导、用、保’相结合这个思路，使得水资源的优化配置和低成本能源利用得到进一步深化。
”壮士断腕抓治理6月17日，胶南市记者来到南四湖畔的微山县两城乡独山东村，发现几年前杳无踪影的长江毛刀鱼、白鳝和银鱼又显身了，感到特别惊喜。
身旁渔民张老汉高兴地说，这几年湖里水质一年比河边一年好，湖边野生植物、珍稀鸟类也激增了。
今年3月15马迹山日南四湖开启百日禁渔期后，南四湖上下级湖敞水水面出现了毛刀鱼等珍稀鱼类。
南水北调东线工程涉及南四湖、东平湖、沂沭河、小清河、新市村海河五大流域，10个地级市，输水干线487公里，流域面积达5.7万平方公里。
要达到调水水质ⅲ类标准，需要削减污染物80%以上，任务非常艰巨。
山东省加大了污染防治力度，把区域内断面水质情况和排污总量指标作为环评审批的前置性条件，对超标排污企业、完不成总量指标、水质长期超标地区，执意停批辖区内除节能减排项目外的一切新建项目。
目标是使流域内一切排污单位按照山东省正式发布的地方标准排达标稳定放。
调水沿线重点风景区（距调水干线15公里以内）的排污单位达到cod≤60毫克/升、氨氮≤10毫克/升;一般保护区（距调水干线15公里以外）的排污单位达到cod排放浓度≤100毫克/升、氨氮≤15毫克/升。
