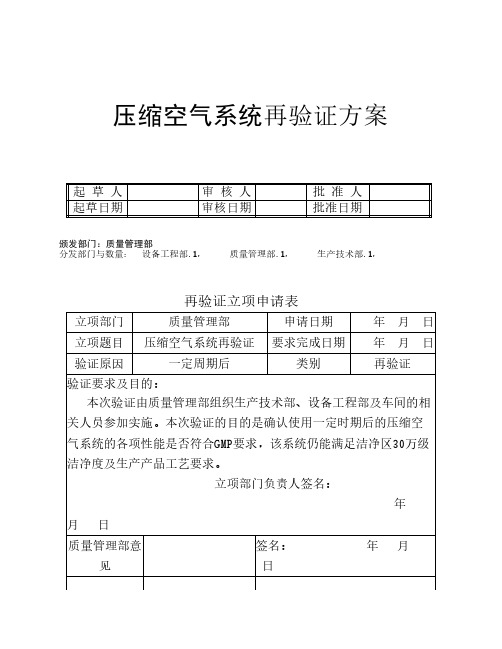

起 草 人审 核 人批 准 人起草日期审核日期批准日期立项部门质量管理部申请日期年 月 日立项题目压缩空气系统再验证要求完成日期年 月 日验证原因一定周期后类别再验证验证要求及目的：本次验证由质量管理部组织生产技术部、设备工程部及车间的相关人员参加实施。

本次验证的目的是确认使用一定时期后的压缩空气系统的各项性能是否符合GMP要求，该系统仍能满足洁净区30万级洁净度及生产产品工艺要求。

立项部门负责人签名：年 月 日质量管理部意见签名： 年 月 日压缩空气系统再验证方案颁发部门：质量管理部分发部门与数量： 设备工程部.1， 质量管理部.1， 生产技术部.1，再验证立项申请表生产技术部意见签名： 年 月 日设备工程部意见签名： 年 月 日指定编制验证方案人员：编制验证方案要求完成时期：验证完成要求及日期：验证总负责人签名：年 月 日起草人所在部门签 字日 期审核人所在部门签 字日 期质量管理部生产技术部设备工程部批准人所在部门签 字日 期验证委员会再验证方案审批表备注目 录1.验证组织系统2.概述3.验证目的4.相关文件5.验证范围6.人员培训7.验证内容7.1压缩空气系统安装情况的稳定性检查7.2运行确认7.3性能确认8 特殊情况处理9再验证结果评定与结论10文件执行11文件归档12附表附表1：再验证方案变更申请表工艺验证小组设备验证小组系统验证小组清洁验证小组附表2：压缩空气系统机组上仪器仪表校验记录附表3：压缩空气系统空调机组安装检查记录附件4：压缩空气系统运行确认检测记录附表5：压缩空气系统油污检测记录附表6：压缩空气系统尘埃粒子数检测报告附表7：压缩空气系统微生物数检测记录附表8：漏项、偏差处理表附表9：压缩空气系统空气干燥检测记录1验证组织系统1.1验证委员会机构验证委员会1.1.1验证委员会成员及其职责职 务姓 名所在部门职 务主 任赵登峰——总经理委 员丁 年质量管理部部 长委 员高光波生产技术部部 长委 员范晓光设备工程部部 长1.1.2验证委员会职责主任：负责验证方案、验证报告的批准；负责签发验证证书。

压缩空气验证方案引言压缩空气是工业领域常用的一种能源形式，广泛应用于许多设备和系统中。

然而，为了确保压缩空气的质量和性能，对其进行验证是至关重要的。

本文将介绍一种用于验证压缩空气质量和性能的方案。

背景在工业生产过程中，压缩空气被广泛用于驱动气动设备、供应工艺气体和进行气动传输。

因此，压缩空气的质量和性能对整个生产过程的效率和产品质量有着重要的影响。

因此，进行压缩空气的验证和监控显得尤为重要。

压缩空气验证方案的流程1.设定验证参数：在开始验证之前，我们需要设定一些验证参数，例如压力、温度、流量等。

这些参数将根据具体的应用需求而定。

2.安装传感器：将必要的传感器安装到压缩空气系统中。

这些传感器可以测量压缩空气的压力、温度、湿度等关键参数，并将数据传输给验证系统。

3.数据采集：使用数据采集系统来收集传感器获取的数据。

这些数据包括压缩空气的压力、温度、湿度以及其他可能的参数。

4.数据处理和分析：将采集到的数据进行处理和分析。

使用合适的算法和模型，可以对压缩空气质量和性能进行评估。

常用的分析方法包括统计分析、回归分析和数据挖掘等。

5.结果评估：根据数据处理和分析的结果，评估压缩空气的质量和性能是否符合要求。

根据验证参数设定的标准，判断压缩空气是否合格。

6.报告生成：根据评估结果生成验证报告。

验证报告应包括验证的目的、方法、结果和结论等内容，以便后续参考和追踪。

压缩空气验证方案的关键考虑因素1.参数选择：选择合适的验证参数非常关键。

参数选择应根据具体的应用需求、法规要求和行业标准进行。

2.传感器选择：传感器的选择应考虑其测量范围、精度和稳定性等因素。

常用的压缩空气传感器包括压力传感器、温度传感器和湿度传感器。

3.数据采集系统：数据采集系统应具备高速、高精度和可靠性等特点。

同时，采集系统应能够与传感器实时通信，并记录数据以备后续分析使用。

4.数据处理和分析：数据处理和分析的方法应选择适合压缩空气验证的算法和模型。

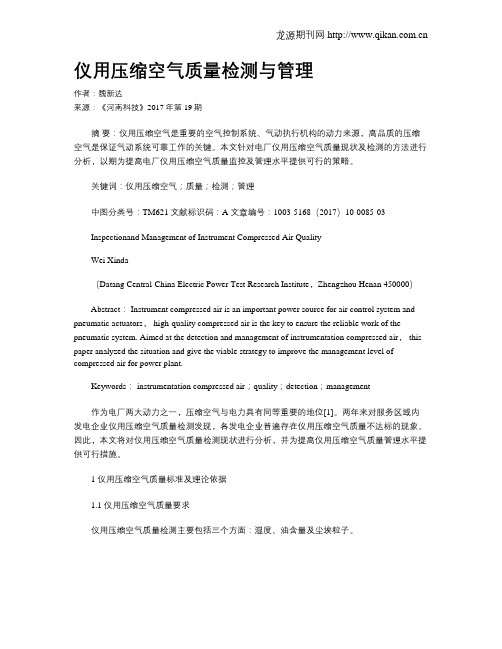

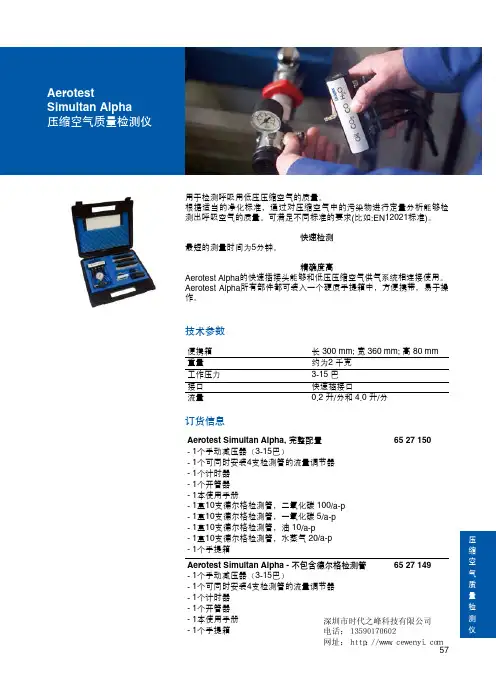

仪用压缩空气质量检测与管理作者：魏新达来源：《河南科技》2017年第19期摘要：仪用压缩空气是重要的空气控制系统、气动执行机构的动力来源，高品质的压缩空气是保证气动系统可靠工作的关键。

本文针对电厂仪用压缩空气质量现状及检测的方法进行分析，以期为提高电厂仪用压缩空气质量监控及管理水平提供可行的策略。

关键词：仪用压缩空气；质量；检测；管理中图分类号：TM621 文献标识码：A 文章编号：1003-5168（2017）10-0085-03Inspectionand Management of Instrument Compressed Air QualityWei Xinda（Datang Central-China Electric Power Test Research Institute，Zhengzhou Henan 450000）Abstract： Instrument compressed air is an important power source for air control system and pneumatic actuators， high-quality compressed air is the key to ensure the reliable work of the pneumatic system. Aimed at the detection and management of instrumentation compressed air， this paper analyzed the situation and give the viable strategy to improve the management level of compressed air for power plant.Keywords： instrumentation compressed air；quality；detection；management作为电厂两大动力之一，压缩空气与电力具有同等重要的地位[1]。
