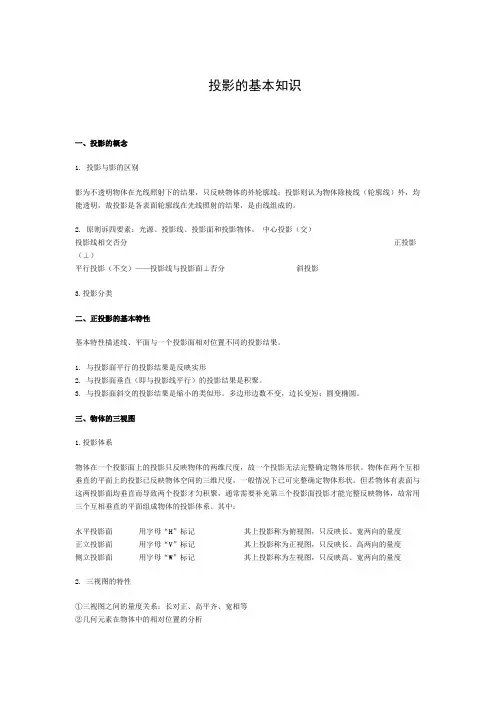

投影的基本知识

上一页 下一页 返回
第一节投影的形成与分类
运用中心投影的原理绘制的具有逼真立体感的单面投影图称 为透视投影图，简称透视图。它具有真实、直观、有空间感 且符合人们视觉习惯的特点，但绘制较复杂，形体的尺寸不 能在投影图中度量和标注，不能作为施工的依据。仅用于建 筑及室内设计等方案的比较以及美术、广告等，如图2-8所示。
体，二是光线在穿透物体的同时能够反映其内部、外部的轮
廓(看不见的轮廓用虚线表示)，三是对形成投影的光线的射
向作相应的选择，以得到不同的投影。
下一页 返回
第一节投影的形成与分类
在制图上，把发出光线的光源称为投影中心，光线称为投影 线。光线的射向称为投影方向，将落影的平面称为投影面。 构成影子的内外轮廓称为投影。用投影表达物体的形状和大 小的方法称为投影法，用投影法画出物体的图形称为投影图。 习惯上也将投影物体称为形体。制图上投影图的形成如图2-1 所示。
仍然平行(ab//cd)，如图2-7 (a)所示。
通过两平行直线AB和CD的投影线所形成的平面ABba和CDdc平 行，而两平面与同一投影面P的交线平行，即ab //cd 。
上一页 下一页 返回
第一节投影的形成与分类
2.定比性

点分线段为一定比例，点的投影分线段的投影为相同的
比例，如图2-7 (b)所示，AC:CB=ac:cb。
空间图形相似。这种性质为类似性，如图2-7 ( d)所示，
ab<AB，
。
5.积聚性
上一页 下一页 返回
第一节投影的形成与分类
直线或平面图形平行于投影线(正投影则垂直于投影面)时， 其投影积聚为一点或一直线，如图2-7 (e)所示，该投影称 为积聚投影，这种特性称为积聚性。

Z b’ a’ b” a”
X
Yw
b a
（2）投影面垂直线的投影



投影面垂直线在空间与一个投影面垂直，与另 两个投影面平行。 投影面垂直线分为：铅垂线、正垂线、侧垂线 三种。 投影面垂直线的投影特点为：一个投影积聚为 点，另两个投影垂直于相应的投影轴，且反应 实长。
投影面垂直线的投影图
（3）投影面平行线的投影

影子与投影区别
投影的分类



根据投射中心与投影面位置的不同，投影可分 为两大类：中心投影和平行投影。 中心投影：投射线都是由投射中心发出的，这 种投影方法称为中心投影法。由此得到的投影 图称为中心投影图。 平行投影：投射中心距投影面为无限远时，所 有投射线成为平行线，这种投影方法称为平行 投影法，由此得到的投影图称为平行投影图。
（1）两直线平行

投影特点：两直线在空中平行，则其各同面投 影平行。
（2）两直线相交

投影特点：两直线在空间相交，则其各同面投 影必相交，且交点符合点的投影规律
求相交两直线
（3）两直线交叉

投影特点：两直线在空间既不平行也不相交。
两直线交叉
平面的投影

用几何元素表示平面
各种位置平面的投影
如图
正投影特性
类似性：当直线或平面与投影面倾斜时，其 投影为缩短的线段或缩小的平面。
A B C b aA bA c A BA
a H
H`
正投影特性
全等性：当直线或平面与投影面平行时，其投影 反映实长或实形。
A B
C
a
b
a
b
H
H
c
正投影特性

积聚性：当直线或平面与投影面垂直时，其 投影积聚成一点或一直线。

3．类似收缩性 当直线或平面既不平行于投影面， 当直线或平面既不平行于投影面，又不平行于投 影线时，其投影小于实长或实形，但与原形类似。 影线时，其投影小于实长或实形，但与原形类似。 4．平行性 互相平行的两直线在同一投影面上的投影保持平 行。 5．从属性 若点在直线上，则点的投影必在直线的投影上。 若点在直线上，则点的投影必在直线的投影上。
6．定比性 直线上两线段长度之比等于该两线段投影的长度 之比。 之比。两平行线段的长度之比等于它们的投影长 度之比。 度之比规律
如图2-4所示是三个形状不同的物体， 如图 所示是三个形状不同的物体，它们在同一个 所示是三个形状不同的物体 投影面上的投影是相同的。 投影面上的投影是相同的。很明显若不附加其它说 仅凭这一个投影面上的投影， 明，仅凭这一个投影面上的投影，是不能表示物体 的形状和大小的。 的形状和大小的。
图2-1 中心投影法
2.平行投影法 2.平行投影法 投影线相互平行的投影法成为平行投影法， 投影线相互平行的投影法成为平行投影法，如 根据投射线与投影面的角度不同， 图2-2。根据投射线与投影面的角度不同，又 分为正投影法 斜投影法 正投影法与 分为正投影法与斜投影法。 （1）正投影法：投射线与投影面相垂直的平 正投影法： 行投影法（ 行投影法（图a）。 正投影法是工程制图中广泛应用的方法。 正投影法是工程制图中广泛应用的方法。正投 影法是本课程研究的主要对象。 影法是本课程研究的主要对象。以后所说的投 如无特别说明均指正投影。 影，如无特别说明均指正投影。
在投影法中： 在投影法中： 向物体投射的光线，称为投影线； 向物体投射的光线，称为投影线； 投影线 出现影像的平面，称为投影面； 出现影像的平面，称为投影面； 投影面 所得影像的集合轮廓则称为投影或投影图。 所得影像的集合轮廓则称为投影或投影图。 投影

实长或实形。 已知 DE∥P 面 必有 DE = de； 已知△ABC∥P 面 必有△ABC ≌ △abc
1.2 正投影的基本特征
5、积聚性
若线段或平面图形垂直于
投影面，其投影积聚为一
点或一直线段。
已知ＤＥ⊥Ｐ面

直线DE投影积聚为一点。
已知△ＡＢＣ⊥Ｐ面

则△ＡＢＣ积聚为直线 段。
正投影法
平行投影法投影特性
投影大小与物体和投影面之间的距离无关。 度量性较好 工程图样多数采用正投影法绘制。
轴测图
轴测图
轴测图
正投影的基本特征
正投影的基本特征
1、同素性不变
2、从属性与定比性不变
3、平行性不变
1.2 正投影的基本特征
4、全等性（实形性）
若线段或平面图形平行于投影面，则其投影反映
立体的三面投影图
三面投影图是采用正投影法将空间几何 元素或几何形体分别投影到相互垂直的三个 投影面上，并按一定的规律将投影面展开成 一个平面，把获得的投影排列在一起，使多
个投影互相补充，以便确切地、唯一地反映
表达对象的空间位置或形状。这种图又称正
投影图。
三面投影体系的建立
Z
正立投影面 （V面） V 侧立投影面 （W面）

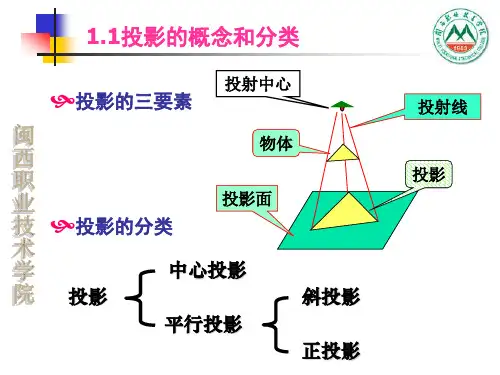

1.1投影的概念和分类
投影的三要素
投射中心
投射线
物体
投影 投影面
投影的分类
中心投影
投影
平行投影
斜投影
正投影
中心投影
投射中心
投射线
物体
物体位置改 变，投影大 小也改变
投影
投影面
中心投影法投影特性
投射中心、物体、投影面三者之间 的相对距离对投影的大小有影响。 度量性较差
