STC单片机控制金卤灯电子镇流器的设计方案0 引言金属卤化物灯（MHL）作为高压气体放电灯（HID）的典型代表，以其高光效、高显色性、寿命长等优点而被称为最理想的光源之一。
而作为一种气体放电灯，金卤灯具有负阻特性，所以必须使用镇流器来保证其稳定工作。
目前相关行业领域中研究最为广泛的是电子式镇流器，与传统的电感式镇流器相比，电子式镇流器体积更小、重量更轻、效率更高且能有效消除工作噪音。
制约电子式镇流器发展的主要问题在于其控制复杂。
基于模拟器件的控制电路结构将十分繁杂，成本较高且稳定性不能得到保证。
而由于单片机控制电路可以简化电子式镇流器的结构并显著提高其性能。
本文介绍了一种基于STC单片机控制的三级式恒功率金卤灯电子镇流器，详细分析了其控制策略并设计了相应的软件流程及硬件控制电路。
1 电子式镇流器的基本拓扑结构目前相关领域已经提出了多种电子镇流器的控制思想，其共同点是寻求在保证金卤灯稳定工作的同时，避免声谐振现象的发生。
声谐振现象是指HID 灯在高频工作时出现电弧不稳定现象，其会严重影响灯具的照明效果，甚至可能导致灯具的损毁。
为了避免声谐振，必须调节灯的工作频率以使其远离声谐振频带。
实践表明，低频方波驱动金卤灯的方案是消除声谐振现象最有效的解决方法。
低频方波驱动金卤灯方案应用最为广泛的是三级式电子镇流器，其基本构成如图 1 所示。
第一级功率因数校正电路（即APFC 电路），可在减小电流谐波，提高功率因数的同时，为其后的功率控制级电路提供恒定的直流母线电压。
本设计采用Boost 电路结构形式来提供较高的母线电压，以利于产生驱动金卤灯的高压点火脉冲。
第二级功率控制电路为Buck 电路，用于实现金卤灯的稳态控制，主要是指恒功率控制。
所谓的恒功率控制就是保证金卤灯在正常工作时，输出功率保持不变。
恒功率下金卤灯的光输出及相关色温指数均会十分稳定，不仅可以保证照明质量，同时也可以延长金卤灯的使用寿命。
在稳态工作时，Buck 电路会将金卤灯工作电流调整为一稳定值，同时，APFC 电路会输出恒。
金卤灯电子镇流器Buck电路的优化设计金卤灯(MHL)作为一种绿色照明光源在室内外照明领域中逐渐得到了广泛的应用，然而，在用法这种绿色照明光源时，与之配套的金卤灯镇流器则是实现绿色金卤灯照明的关键所在。
Buck是金卤灯电子镇流器的重要组成部分，主要用于在金卤灯稳态工作时的恒功率供电。
因此，Buck 电路的设计对囫囵电子镇流器的性能有十分重要的影响。
2 金卤灯电子镇流器金卤灯是HID灯中性能最为优越的一种电光源，具有光效高、寿命长、显色性好等优点，因而具有广大的进展前景。
金卤灯的伏安特性呈负阻特性，因为具有负阻特性的气体放电灯是不能挺直接人恒定的电网上去的，所以必需配备镇流器才干正常工作。
因为金卤灯在高频下工作简单产生声谐振，而低频方波点灯的计划可以有效克服金属卤化物灯(MHL)声谐振，因此本文采纳低频方波点灯的计划。
传统的低频方波点灯计划是典型的三级低频方波电路，其电路原理框图1所示。
普通来说，其第一级PFC电路通常采纳Boost PFC电路，主要功能是提高功率因数，同时把50 Hz／220 V沟通电改变成直流电(本文中为400 V直流电)；其次级DC／DC采纳Buck降压电路，主要功能是控制输出电压和的大小，把400 V的直流电压降低到85 V；第三级为低频全桥逆变电路，用于将直流电转换为低频方波给金卤灯供电，以避开金卤灯工作在直流状态下时影响灯的寿命，同时也可避开金卤灯在高频下发生声谐振现象。
这种三级低频方波电路中的点火电路用于完成金卤灯的启动和正常供电，控制和庇护电路则可实现囫囵电路的协调工作，包括金卤灯的启动控制、电流功率控制及金卤灯的庇护控制等。
本文主要研究70 W金卤灯电子镇流器中新型Buck电路的设计办法。
3 Buck电路的设计Buck电路是金卤灯电子镇流器的中间部分，本文采纳电流峰值控制芯片UC3843来实现的驱动控制，它通过检测Buck回路中的电流，也就是通过检测采样R两端的电压来实现对MOS管的控制。
金卤灯镇流器工作原理
金卤灯镇流器是一种用于金卤灯的电子元件，其作用是将电源的交流电转换为适合金卤灯工作的直流电。
金卤灯是一种高压气体放电灯，需要较高的电压和稳定的电流才能正常工作。
金卤灯镇流器的工作原理主要包括两部分：整流和稳流。
在整流部分，金卤灯镇流器通过使用二极管桥将交流电转换为脉冲状的直流电。
交流电通过二极管桥后，正半波和负半波的电流分别流向平滑电容。
平滑电容会将脉冲状的直流电转换为相对平稳的直流电。
在稳流部分，金卤灯镇流器通过使用电感和电容组成的滤波电路来稳流。
滤波电路可以更进一步地减小脉动电压和电流，使得输出的直流电更加稳定。
其中，电感可以阻止高频部分的电流通过，而电容可以将电压维持在一个较为稳定的水平。
此外，金卤灯镇流器还配备了保护电路，用于保护镇流器和金卤灯不受过载、短路或电压异常等因素的影响。
总之，金卤灯镇流器通过整流和稳流的方式将交流电转换为稳定的直流电，以满足金卤灯的工作需求。
它不仅具备转换电流的功能，还能提供保护和稳定的输出，保证金卤灯正常亮起并工作。
金卤灯电子镇流器设计与调试编者按：以节能为主的现代照明中，金卤灯以其优良的照明效果，较高的显色指数在商业领域得到了广泛应用，目前由于电子产品的不稳定性和制造工艺的制约，使该系列产品并未得到较为广泛的应用。
本文是针对目前各厂碰到的一些电路结构的分析，并结合本人在电路设计方面的经验所得出的一些心得体会。
一.金卤灯的灯管金卤灯作为高强度气体放电灯的一种，它包含了高压气体放电灯的一些典型特性，以民用 70w单双端灯泡为例：不同厂家或相同厂家的制造工艺，均有可能使灯泡的电气参数出现离散。
主要体现为管压、管流以及金卤丸的微量元素的差别，和色温的误差，其中以灯管管压和管电流尤为明显。
二．恒功率，用一个电子镇流器 , 点不同的灯泡会出现不同的功率。
如用不同厂家的灯泡有可能会出现更大的参数差别。
所以对于电子式金卤灯镇流器，有恒功率的要求，即同一电子镇流器点不同厂家的灯泡会得到同一输入功率。
例如点不同70w 金卤灯为输出70w，点150w 负载灯泡时的输出也为70w。
镇流器不会因为灯泡的差别而影响输出功率，所以这个功能对于电子镇流器优为重要，这个功能可使不同的灯管在同一功率下能稳定地工作。
（能均恒在多支灯同时使用的场合产生的光线误差并有效减少了该误差的存在——恒功率）。
三. 宽电压的输入。
电路结构中的前端APFC 电路,它的应用除可以修正输入电压与电流的波形相位，还可以使输出的直流电压稳定在直流400V，即输入100v～260v 交流变化时，电路的输出均为400v 直流，同时功率因素修整为0.99 以上，对于群体使用的TH D 的控制更具优势，平均可控制电流总谐波含量在8%，如电路调试良好可控在3%以内。
APFC 分为DCM 和CCM 二种，DCM 为峰指电流型即通用常见的STL6561，SA7527 ,MC33262.。
CCM 型 IR1150 等。
DCM 大部分用于450w 以内的电路结构，由于DCM 是频率与脉宽均可调，电路结构相对简单，而且应用最为广泛的结构，该结构的缺点为在空载启动时，上冲电压较高，原则上输出电压会停留在400v，这个电压是由1 脚的电阻分压采样决定的，1 脚基准电压为2.5v，如电阻分压超过2.5v 芯片的输入会控制输出PWM 波形宽度会减小，会使电感的储能减少，从而减少输出能量，降低输出电压。
电子行业金卤灯电子镇流器设计引言金卤灯是电子行业中常用的一种照明设备，其特点是高亮度和高色温。
为了更好地使用金卤灯，在设计中需要配备电子镇流器，以提供稳定的电源和恰当的电流。
1. 需求分析在设计电子行业金卤灯电子镇流器之前，首先需要进行需求分析。
根据金卤灯的特点，我们可以得出以下需求：1.提供恒流恒压的电源，以保证金卤灯的稳定工作；2.具备开关功能，以方便控制金卤灯的开关；3.具备过流保护和过温保护功能，以保护金卤灯和电子镇流器本身；4.高效能和低功耗，以减少能源消耗和热量产生。
2. 电子镇流器的基本原理电子镇流器是通过将交流电转换为恒流恒压的直流电来驱动金卤灯。
其基本原理包括以下几个部分：2.1 电源部分电源部分主要包括整流桥和滤波电容。
整流桥用于将交流电转换为直流电，滤波电容则用于平滑输出的直流电。
2.2 恒流恒压部分恒流恒压部分是电子镇流器的核心部分，它通过控制PWM信号，调整输出电流和电压，以满足金卤灯的工作要求。
2.3 控制部分控制部分主要包括微控制器和相关的电路。
微控制器用于控制和监测电子镇流器的工作状态，同时实现开关功能和保护功能。
3. 电子镇流器设计方案基于上述需求和原理，我们可以设计一个基于微控制器的电子镇流器，具体方案如下：3.1 电源设计电源设计包括整流桥和滤波电容的选择。
考虑到金卤灯的功率需求，我们选择高性能的整流桥和适当的滤波电容。
同时，为了提高效能，我们可以采用高频变换器。
3.2 恒流恒压设计恒流恒压设计主要包括PWM信号的控制和反馈回路的设计。
通过精确的控制PWM信号的占空比和频率，可以实现稳定的电流和电压输出。
反馈回路可以实时监测输出电流和电压，并根据需要进行调整。
3.3 控制设计控制设计主要包括微控制器的选择和相关电路的设计。
微控制器需要具备足够的计算能力和控制接口，以实现金卤灯的开关功能和保护功能。
同时，还需要设计相应的保护电路，以保护金卤灯和电子镇流器本身。

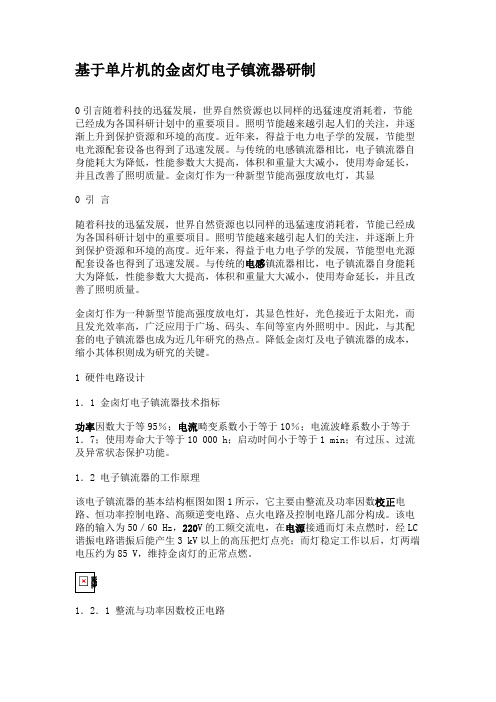

基于单片机的金卤灯电子镇流器研制0引言随着科技的迅猛发展，世界自然资源也以同样的迅猛速度消耗着，节能已经成为各国科研计划中的重要项目。
照明节能越来越引起人们的关注，并逐渐上升到保护资源和环境的高度。
近年来，得益于电力电子学的发展，节能型电光源配套设备也得到了迅速发展。
与传统的电感镇流器相比，电子镇流器自身能耗大为降低，性能参数大大提高，体积和重量大大减小，使用寿命延长，并且改善了照明质量。
金卤灯作为一种新型节能高强度放电灯，其显0 引言随着科技的迅猛发展，世界自然资源也以同样的迅猛速度消耗着，节能已经成为各国科研计划中的重要项目。
照明节能越来越引起人们的关注，并逐渐上升到保护资源和环境的高度。
近年来，得益于电力电子学的发展，节能型电光源配套设备也得到了迅速发展。
与传统的电感镇流器相比，电子镇流器自身能耗大为降低，性能参数大大提高，体积和重量大大减小，使用寿命延长，并且改善了照明质量。
金卤灯作为一种新型节能高强度放电灯，其显色性好，光色接近于太阳光，而且发光效率高，广泛应用于广场、码头、车间等室内外照明中。
因此，与其配套的电子镇流器也成为近几年研究的热点。
降低金卤灯及电子镇流器的成本，缩小其体积则成为研究的关键。
1 硬件电路设计1．1 金卤灯电子镇流器技术指标功率因数大于等95％；电流畸变系数小于等于10％；电流波峰系数小于等于1．7；使用寿命大于等于10 000 h；启动时间小于等于1 min；有过压、过流及异常状态保护功能。
1．2 电子镇流器的工作原理该电子镇流器的基本结构框图如图1所示，它主要由整流及功率因数校正电路、恒功率控制电路、高频逆变电路、点火电路及控制电路几部分构成。
该电路的输入为50／60 Hz，220V的工频交流电，在电源接通而灯未点燃时，经LC 谐振电路谐振后能产生3 kV以上的高压把灯点亮；而灯稳定工作以后，灯两端电压约为85 V，维持金卤灯的正常点燃。
1．2．1 整流与功率因数校正电路本电路的整流滤波是采用桥式整流电容滤波电路来实现的，通过EMI滤波器得到310V的直流电压送到APFC电路。
IR IRPLHID2 70W HID灯镇流器参考设计IR公司的70W HID(氙气灯)镇流器参考设计IRPLHID2采纳IRS2573D 器件,输入185V-265V,可驱动1 x 70W HID灯,具有高功率因素/低总谐波失真,可控制起辉,低频方波工作,灯和功率可控制,开路和无灯庇护.而IRS2573D是全集成全庇护的600V HID控制器,能驱动全部类型的HID 灯,内部提供了起辉,加热,运行和故障庇护模式.本文介绍了IRS2573D 主要特性,框图,应用框图以及采纳IRS2573D的70W HID灯镇流器IRPLHID2参考设计主要指标,参考设计框图和,以及材料清单和布局图.The IRS2573D is a fully-integrated, fully-protected 600V HID control IC designed to drive all types of HID lamps. Internal circuitry provides control for ignition, warm-up, running and fault operating modes. The IRS2573D features include ignition timing control, constant lamp power control, programmablefull-bridge running frequency, programmable over and under-voltage protection and programmable over-current protection. Advanced protection features such as failure of a lamp to ignite, open load, short-circuit and a programmable fault counterhave also been included in the design.IRS2573D主要特性:Buck, full-bridge and lamp control in one ICContinuous/critical-conduction mode buck control600V high and low-side full-bridge driver600V high-side buck DriverLow-side ignition FET gate driverIntegrated bootstrap FETs for full-bridge high-side drivers Constant lamp power controlProgrammable buck cycle-by-cycle over-current protection第1页共2页。
UBA2032用于70W高强度气体放电（HID）灯目录1．引言2．特点3．应用照片4．电路图5．元件清单6．灯驱动电路尺寸7．快速测量1。
引言这个报告包含驱动紧凑型MHN-TD70W金卤灯电路。
同低压水银灯TL和节能灯CFL相比，HID灯是高压放电灯。
在灯泡内添加碘使得它比前面的低压放电灯更难启动。
正常情况下需要4~5KV的启动电压，在热态重新启动时，点火电压需要达到25KV才能重新点亮它。
在点火到工作的转换期间是非常关键的。
HID灯用于许多场合，如：汽车（MPXL）,投影机（UHP）和普通照明（橱窗和场地照明），所有的应用都使用相同类型的灯，但是工作要求有很大的区别，实际的电路拓扑由实际的场合决定，本报告中的演示电路对于普通的照明给出了一个驱动的概念。
HID灯和CFL,TL灯一样，在交流电源下工作，但和它们相比，HID灯的工作频率要低，HID灯不能在高频下工作，因为灯电弧可产生10KHz-1MHz范围的声共振，所以一定要求避免产生声共振现象，基于这个原因，灯制造商规定安全工作区域是50Hz-10KHz的频率范围，实际上设计工程师把工作频率限制在100-400Hz。
再和CFL和TL灯相比，HID驱动的拓扑和它们不同，这是由HID灯的工作要求决定的。
我们用其他不同的结构来代替半桥。
HID灯的驱动电路由三个部分组成的：1。
电源转换器，2。
启动点火器，3。
低频交流镇流器。
图1给出基本方框图。
UBA2032 IC给出全桥驱动器的例子，这个报告给出了基于UBA2032驱动IC 的镇流器。
2．特点灯驱动特性•主要的功能模块是转换器（电源控制）；点火器；全桥镇流器（灯工作于低频交流状况）。
•灯的驱动器要有良好的启动和运行工作状态。
灯要经过4个时域：点火，停止，启动和运行。
•最大的点火电压是5KV峰值（脉冲点火），这足以使冷态灯在10ns内被击穿，对于热态点火需用25KV的电压，这个演示版的点火器不能提供这个电压。
铁心变压器在金卤灯电子镇流器中的运用1导言咱们知道，气体放电灯（日光灯﹑高压钠灯﹑高压汞灯，金属卤化物灯等）传统的选用电感式镇流器（BALLAST）和灯管串接起来，接入电网电压，别的独自选用启辉器或触发器，来发作必要的高压（超前高峰式镇流器无需触发器）使灯点亮；当灯点亮后，运用电感镇流器本身的阻抗来操控或绑缚灯管电流，使灯管安稳作业。
这种电感镇流器，通常是选用矽钢片堆叠起来作铁心，盘绕漆包线制构成。
作业频率通常是50Hz/60Hz。
这种镇流器体积大、粗笨，且功耗大功率低。
所以，咱们设法跋涉作业频率。
原理上讲，作业频率跋涉一倍，镇流器的体积就减小到0.707倍。
现在盛行起来的电子节能灯，电子镇流器都是经过AC/DC/AC改换，把市电50Hz/60Hz沟通电压，成为直流电压。
再经过逆变器成为几十KHz，的沟通电压，然后用铁氧体磁心代替了矽钢片，完毕了电子镇流器的轻量化和一体化电子节能灯。
并使功耗下降，光效跋涉。
可是，关于通常高强度气体放电（HighintensityDischarge缩写HID灯），（高压钠灯，高压汞灯，金属卤化物灯等）分外是金属卤化物灯（金卤灯）其作业频率添加（通常添加到800HZ以上），灯电弧简略宣告声共振景象。
其表现为灯电弧发作误解，有时呈月牙形，有时摇晃不安稳，使灯火闪烁。
严峻时会致使电弧管损坏发作爆裂。
所以，咱们想出了许多办法，呈现了许多专利。
这些办法或许用来防止声共振的发作，或许用来削弱，按捺声共振的发作。
这些办法通常都选用了最新的电子技能和单片操控技能；技能难度大，造价高。
2本体系构造阐明咱们在现在开关电源技能根底上，开发了一种金卤灯电子镇流器；该电子镇流器是按两种频率作业：高频F1和低频F2。
在高频F1状况，发作高频高压使金卤灯点亮，待灯点亮并安稳后，（约几秒钟）主动改换到低频F2状况。
然后使金卤灯安稳作业，无声共振景象发作。
本电子镇流器的电路图如图1所示。
它是在现有的EMC技能，全桥整流技能，开关电源BOOST升压式有源功率因子校对（APFC）技能，和DC/AC逆变技能根底上，添加了频率操控电路E，和金卤灯点亮及镇流电路F，构成一种新式的金卤灯镇流器。
Application Note AN-1081基于3253+3211全桥电路的金卤灯镇流器方案一、总述：金卤灯有以下特点：1）为了避免灯的两个电极的温度不同，金卤灯要求用交流电流驱动。
2）金卤灯的触发电压高。
由于金卤灯的灯体内充有金属卤化物，具有较高的触发电压，一般在“冷态”（环境温度下）时的触发电压是电槻2KV以上。
3）不能在咼频下工作。
一般的荧光灯咼频镇流器的工作频率是在40KHZ左右，而金卤灯的工作频率限制在50Hz~10KHz若金卤灯的工作频率在10KHz~1MHz将会发生声共振，引起灯弧抖动或熄弧，对灯造成损害。
为防止对灯造成损害。
一般将金卤灯的工作频率设置在100Hz~400Hz勺范围上。
频率低于100Hz时,灯易闪烁。
基于3253+3211全桥电路的金卤灯镇流器方案是利用两个自振荡半桥驱动电路（3253 3211）组成的全桥电路进行工作的,电路主要由EMI滤波整流电路（220VAC 通过EMI 滤波电路后桥堆全桥整流。
）、PFC功率因素控制电路（6562电路）＞BUCK型降压电路（3845电路）、全桥驱动电路（3253+3211）、高压点火电路构成。
金卤灯镇流器的基本结构框图如下：220VACEMI Filter、滤波整流电路:滤波整流电路如图（黑虚框内的为EMI滤波电路）：EMI滤波器能有效的防止外来电磁噪声干扰电源设备本身控制电路的工作、防止外来电磁噪声干扰电源的负载的工作、抑制电源设备本身产生的EM、抑制由其它设备产生而经过电源传播的EM。
三、功率因数（PFC控制电路（6562 电路）功率因数（PFC控制电路采用过渡模式（Transition Mode工作的电流型功率因数控制器6562其主要特点是在高线性乘法器中嵌入了AC俞入电流总谐波失真（THD 最优化电路，可提供非常低的AC俞入电流失真。
考虑到6562自身电源和后面用的BUCK!压控制芯片3845控制电路芯片以及全 桥控制芯片3253 3211的电源供电，为简便电路结构，设计 VCC 为BUCK 笔压控制芯 片3845,控制电路芯片以及全桥控制芯片3253 3211的总供电电源。
Application Note AN-1081基于3253+3211全桥电路的金卤灯镇流器方案一、总述：金卤灯有以下特点：1）为了避免灯的两个电极的温度不同，金卤灯要求用交流电流驱动。
2）金卤灯的触发电压高。
由于金卤灯的灯体内充有金属卤化物，具有较高的触发电压，一般在“冷态”（环境温度下）时的触发电压是2KV以上。
3）不能在高频下工作。
一般的荧光灯高频镇流器的工作频率是在40KHz左右，而金卤灯的工作频率限制在50Hz~10KHz。
若金卤灯的工作频率在10KHz~1MHz，将会发生声共振，引起灯弧抖动或熄弧，对灯造成损害。
为防止对灯造成损害。
一般将金卤灯的工作频率设置在100Hz~400Hz的范围上。
频率低于100Hz时,灯易闪烁。
基于3253+3211全桥电路的金卤灯镇流器方案是利用两个自振荡半桥驱动电路（3253、3211）组成的全桥电路进行工作的,电路主要由EMI滤波整流电路（220VAC 通过EMI滤波电路后桥堆全桥整流。
）、PFC功率因素控制电路（6562电路）、BUCK型降压电路（3845电路）、全桥驱动电路(3253＋3211)、高压点火电路构成。
金卤灯镇流器的基本结构框图如下：二、滤波整流电路：滤波整流电路如图（黑虚框内的为EMI滤波电路）：EMI滤波器能有效的防止外来电磁噪声干扰电源设备本身控制电路的工作、防止外来电磁噪声干扰电源的负载的工作、抑制电源设备本身产生的EMI、抑制由其它设备产生而经过电源传播的EMI。
三、功率因数（PFC）控制电路（6562电路）功率因数（PFC）控制电路采用过渡模式（Transition Mode）工作的电流型功率因数控制器6562。
其主要特点是在高线性乘法器中嵌入了AC输入电流总谐波失真（THD）最优化电路，可提供非常低的AC输入电流失真。
PFC控制电路部分电路图如下：考虑到6562自身电源和后面用的BUCK降压控制芯片3845、控制电路芯片以及全桥控制芯片3253、3211的电源供电，为简便电路结构，设计VCC为BUCK降压控制芯片3845，控制电路芯片以及全桥控制芯片3253、3211的总供电电源。
图中电路输入电压是市电整流后的电压310VDC，输出电压设置为400V。
图中，变压器L2的磁性元件采用EE25/20型，初级绕组100匝，用12×0.2mm 的绞合线；次级绕组1为6匝，用线径为0.3mm的绝缘导线，通过电阻R10向6562提供过零电流检测信号；次级绕组2为6匝，用线径为0.3mm的绝缘导线，提供6562自身电源和后面用的BUCK降压控制芯片3845，控制电路芯片以及全桥控制芯片3253、3211的电源供电。
四、BUCK型降压电路（3845电路）由于35W、70W金卤灯工作电压为80V左右，可以采用较为简单的BUCK降压电路。
如图为BUCK 的主线路图：图中，利用3845的电压反馈脚VFB 进行控制空载高压（348V），来减少触发升压变压器的匝数比。
（对于得到相同的触发电压如2KV，空载电压越高，升压变压器的匝数比越低，制作升压变压器越方便，越经济）利用3845的电流采样脚ISENSE 来完成镇流器对金卤灯的恒功率输出功能。
将金卤灯的电流、电压采集后经过比较综合后送给3845的ISENSE 脚，达到恒功率控制。
镇流器的保护电路（延时启动、无灯保护、短路保护）的信号，经过比较，反馈给3845的COMP，当镇流器需要实施保护时，将COMP 脚经过220R 电阻拉到GND,从而关断了3845的PWM 输出，关闭BUCK 电路降压功能。
1）、高压点火启动电压产生：根据3845的工作原理，电路上电后，空载电流很小，BUCK 电路的输出电压VLIGHT 由3845的PIN2脚VFB 控制，3845 VFB 的电压控制在2.5V，有262827R VFB R R VFB VLIGHT =+−即VFBR R R VFB LIGHTV ++=−26)2827(*)(3485.29.3)270270(*5.2V =++=这个启动电压决定了镇流器的点火电压的大小。
高压点火电路如右图：图中的STPA200为半导体放电管，其击穿电压为200V。
当AB 间电压即VLIGHT 电压为348V 时，STPA200被触发击穿，AB 间通过变压器的初级线圈和电容C31构成谐振电路，再通过变压器T1升压得到灯的启动电压，升压变压器的磁性元件采用EE29型，初级绕组10匝，用线径为0.4mm 的绝缘导线；次级绕组1为42匝，用线径为0.4mm 的绝缘导线；次级绕组2为63匝，用线径为0.4mm 的绝缘导线。
采用两个次级绕组的目的是平衡金卤灯的两个电极。
灯两端的启动电压是：348×42/10+348×63/10＝3.654KV>2KV(满足灯的触发启动要求)。
2）、恒功率控制：FEC BAD如图、启动时V-LIGHT 电压为348V，此时A 点的电压是12V 左右，大于B 点7.2V从而C 输出为低电平；D 点的电压是12V 左右，从而E 点的电压是12V，F 点的电压实际为10V左右。
而3845的ISENSE脚反馈电压最大为1V，此时电路的电压很大，电流很小。
启动后，灯的电阻很小，348V的V-LIGHT电压迅速降到25V左右，此时，D电压为1.56V，E为1.56V，而A点由于有C19的220uF的大电容，没有马上降到小于7.2V （B点电压）以下，导致C点输出仍然为低,F点的电压很低。
此时电路为电压低，电流大的启动维持阶段。
随着而A点C19的100uF的大电容慢慢放电，C点输出电压也慢慢升高,同时F 点的电压也变大，慢慢减小了控制电流；同时灯体的温度升高，内阻也渐渐变大，灯两端的电压慢慢升高。
这个过程就是灯的电压慢慢变大（25V-80V）。
而灯的电流随着慢慢变小，维持恒功率的过程。
3）、必要的保护电路：A）延时启动电路，如下图：BA上图中，当12V电压得到后，A点经分压电阻迅速得到6.375V电压，而B点电压需要通过470K的电阻R49和电容C22充电，需要一定的时间才能升到大于6.375V。
在小于6.375V之前，LM399的输出为下拉到地。
从而将3845的COMP脚拉低。
关闭输出电压V－LIGHT；在A点电压大于6.375V后，LM399输出开路，3845控制输出电压V—LIGHT为347V。
这样，就起到了开机延时启动的功能。
B）无灯保护，如下图：BAC当镇流器输出没有接灯时，V-LIGHT的电压为点火电压348V。
A点电压慢慢地充电，当A点电压大于B点电压7.14V时，LM399-1输出为拉低，小于C电压6.375V，这样LM399-4输出为拉低到GND，从而将3845的COMP脚拉低，关闭输出电压V－LIGHT。
A点的电压由于由二极管反接，不会马上降下来。
VLIGHT的低压将维持下去。
这样有效的完成了无灯保护（无灯时高压输出对镇流器自身和人体都是危险的）。
当镇流器输出接上灯时，VLIGHT的电压为从启动电压348V降为25V。
A点电压来不及充到B点电压7.14V，由于VLIGHT电压之后为80V，此后A点电压不会升到7.14V，LM399的-1输出为开路，LM399-4输出也为开路，3845工作正常，完成了有灯不保护功能。
C）短路保护。
如下图：BA当镇流器启动时，如上图红色框中，连接了这三个电阻，导致当3845没有工作时，输出电压VLIGHT也有20V左右。
在短路保护电路中，启动时，A点电压为0.7479V，当VLIGHT的电压为20V时，B点电压为1.25V大于A点电压，所以LM399-2输出为开路，允许3845工作。
但是当接上灯为很大负载（短路），启动时VLIGHT的电压会从348V降到12V以下，这样B点电压会小于A电压，LM399-2输出为拉低到GND，从而将3845的COMP 脚拉低，关闭3845工作，从而起到了短路保护功能。
五、全桥驱动电路(3253+3211)电路图如下：金卤灯镇流器采用3253+3211组成全桥驱动电路，通过选择R67和C29大小来设置3253的工作频率为：HzCTRT f 1541004738.1138.11=××=××=将3211的IN 脚和3253的RT 脚连接，使它们输出同步。
此时全桥的工作频率为154Hz,满足金卤灯的工作频率设置要求（在100Hz~400Hz 的范围上）。
六、70W 金卤灯镇流器参数： 设计输入功率：78W实际测试输入功率：78.4W 设计功率因数：0.95以上 实际测试功率因数：0.98 设计输出电压：80V±10V实际测试输出电压：76.4V设计启动时间：<5分钟 实际启动时间为：2分30秒附录：附录一）、电路原理图：附录二）、电路PCB图：附录三）BOM表：参数 编号 封装0.1uF/400V C1，C2 RAD100.47uF/400V C3 RAD200 R R6,R9,R63,R64 R12061.2R R58 R1W/251K R69 R0805A1N4007 D1,D2,D3,D4,D15 D1206A1N4148 D9,D11,D14,D16,D17,D18,D19,D20D12061N5242B Z1 D12061R R17,R18,R57 R12061uF C22,C24,C27 C12062.0A/250V F1 R1/2/600A2.4M R31,R32 R12063.3K R29 R0805A3.9K R26 R0805A4.7nF C13,C15 R0805A4.7nF/3KV C33 Y105.1K R24,R47,R48 R0805A6.2K R5,R16 R0805A10K R40 R0805A10M R34 R0805A10R R59,R60,R61,R62,R23,R11 R0805A10k R12 R0805A10nF C4,C14 R0805A22K R37,R45,R50 R0805A22uF/50V C21 RB/6.3/2.5422uF/450V C10 RB/16/7.62A33K R42,R51 R0805A47K R67,R53,R68 R0805A47n/630V C31,C30 RAD1047uF/50V C17,C23,C37 RB/6.3/2.54 62K R54 R0805A68K R10,R44,R55 R0805A75K R7,R8,R35,R36,R38,R39 R0805A100K R25,R41,R70 R0805A100n/50V C5 R0805A100nF C18,C29 R0805A100uF/50V C6,C19 RB/6.3/2.54 150R R65 R0805A200K R33,R52 R0805A200R RV VR1220R R56,R43 R0805A220pF C16 R0805A270K R27,R28 R1206330K R21,R13,R14,R15,R19,R20 R1206330nF C25,C28 C1206470K R49 R0805A470nF/400V C32 RAD15510K R3,R4 R1206560K R1,R2 R1206680R R30,R46 R0805A680nF C7,C12,C20,C34 R0805A680nF/50V C8,C36 R0805A 3211 U5 SOP/8A 3253 U6 SOP/8A 3845 U2 SOP/8A 6562 U1 SOP/8ABYV26E D12,D13 D1812FR107 D5,D6,D7 D1206IRF740 Q3,Q4,Q5,Q6 TO/220IRF840 Q1,Q2 TO/220LM339 U4 SOP/14A LM358 U3 SOP/8AMUR260 D8 DO/41AMUR460 D10 DO/15ASTPA200 D21 DT七、参考1、3253 Datasheet；2、3211 Datasheet；3、UC3845 Datasheet；4、L6562 Datasheet。
