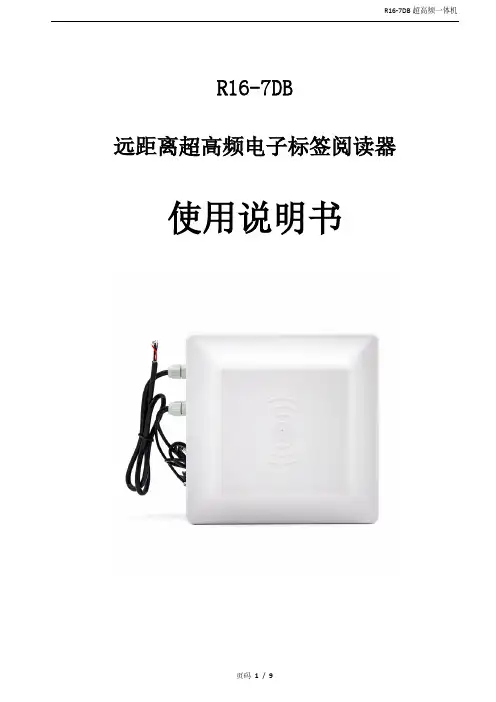

R16-7DB远距离超高频电子标签阅读器使用说明书目录一、简介 (2)1、技术参数 (3)2、读写器的尺寸结构 (4)3、读写器用途 (4)4、读写器主要功能 (4)二、读写器工作方式与接线说明 (6)1、读写器的接线说明 (6)2、标签操作 (6)3、工作方式 (6)4、ID 相邻判别 (6)三、读写器配置 (7)四、读写器的安装 (7)1、读写器的安装方式 (7)2、读写器的固定与高度调节 (8)3、读写器方位角调整 (8)4、安装举例——车辆停车场管理 (9)五、R16-7DB二次开发 (9)一、简介1.本产品具有多协议兼容、读取速率快、防水型外观设计, 满足苛刻工作环境要求2.全面支持符合ISO-18000-6C（EPC G2）电子标签；3.支持USB、RS232和Wiegand26/34等多种通讯方式；4.输出功率达30dbm可调，支持定时模式、主从模式、触发模式等多种工作模式；5.应用适合：车辆门禁、不停车自动收费、人员门禁管理、物流监控、生产自动化管理等领域1、技术参数工作频率标准配置ISM 902～928MHz或ISM 865～868MHz可选，可定制其它频段天线增益内置圆极化天线，增益7dBi协议ISO18000-6C（EPC G2）开发包提供SDK开发包,并提供C#，VC,VB,Java，Delphi开发例程软件提供测试DEMO以及自动写卡、读卡DEMO，方便客户发卡和写卡输出功率0~30dBm，软件可调通信接口N型：Wiegand26/34, RS232/RS485, USBE型：Wiegand26/34, RS232/RS485，TCP, USB输入接口1路触发输入读卡方式定时自动读卡和外触发控制读卡，由软件设置读卡速度由软件设置，单卡平均读取时每64bits小于6ms读取距离0-5 m(高功率0~8m) (读取距离跟标签和现场环境有关) 工作温度-40℃~+65℃存储温度-45℃~+95℃电源要求DC12V,3A尺寸215mm×215mm×50mm重量0.8 Kg（带包装1.8kg）2、读写器的尺寸结构单位：mm3、读写器用途可用于物品识别和数据采集，利用其具有的良好特性，尤其在下列领域中可广泛使用：1)运输管理：公路、铁路运输管理和集装箱运输管理等；2)机动车辆管理：公安、交通等部门对各种机动车辆的监控与管理；3)路桥收费：由于本产品具有远距离高速读取标签数据的能力，路桥收费可以不停车进行；4)海关通关管理：海关通关、转关的物资和车辆管理；5)仓储物流管理：商品流动与仓储管理以及邮件、包裹、航空行李等的流动管理；6)停车场管理：实现管理与收费自动化；7)门禁管理：包括车辆与人员的进出管理；8)工艺生产流程：在整个生产过程中监控零部件；4、读写器主要功能1)唤醒标签：只有被唤醒的标签才能与读写器进行通信，防止系统外其它标签的干扰，确保读写器与本系统标签信息交换的可靠与准确。

RFID超高频亮灯寻物电子标签超高频RFID亮灯电子标签是在传统的RFID超高频标签基础上增加了LED灯，可以识别单个的非常具体的物体；可以透过外部材料读取数据；可以同时对多个物体进行识别；储存的信息量也非常大。

带有发光二极管（LED）的RFID亮灯电子标签，在发挥RFID技术优势的同时，也具备了快速查找、单品定位的功能。

RFID射频识别是一种非接触式的自动识别，它通过射频信号自动识别目标对象并获取相关数据，识别过程无须人工干预，可工作于各种恶劣环境，可识别高速运动物体并可同时识别多个标签，操作快捷方便。

而RFID亮灯电子标签是在传统电子标签的基础上增加了LED灯，可以识别单个具体的物体，可透过外部材料读取数据，可同时对多个物体进行识别。

带有LED的亮灯电子标签，在发挥RFID技术优势的同时，也具备了快速查找、单品定位的功能，当标签需要被定位时，只需要选定该标签的EPC号，电子标签上的LED灯将会发出闪烁，让用户可以更直观地识别被管理的物品。

下面一起来看看亮灯标签的优势以及一些具体应用。

亮灯电子标签的优势：1、快速定位物品，提升找货效率；2、增加拣货正确率；3、减少盘点周期；4、解放双手，采用无纸化作业。

RFID亮灯电子标签在档案管理中的应用一直以来，在RFID档案管理的应用中，想精确找到档案在哪一层已经不是问题了，问题是在密集的档案袋中怎样精确找到想要的档案袋，因此RFID 亮灯档案标签就诞生了。

RFID亮灯档案标签是在传统新鸿德RFID标签的基础上增加了LED灯提醒功能，有助于在智能档案柜中实现快速定位并找到指定档案。

亮灯档案标签集成了芯片、天线、LED灯，依旧轻薄如纸，支持个性化印刷和打印赋码，灯光清晰可见。

RFID亮灯线缆标签通过在RFID标签上集成了LED灯，以便于在错综复杂的机房线缆的管理中，快速定位并找到指定线缆，亮灯线缆标签支持打印、快速盘点、精确查找点亮，解决传统线缆的管理痛点。

五点你就知道超高频RFID电子标签有哪些标准及应用一、RFID的频率标准频率使用许可射频系统的工作频率是射频识别技术系统最基本的技术参数之一。

工作频率的选择在很大程度上决定了电子标签的应用范围、技术可行性以及系统成本的高低。

射频识别系统归根到底是一种无线电传播系统，它必须占据一定的空间通信信道。

在空间通信信道中，射频信号智能以电磁耦合或电磁反射的形式表现出来，因此，射频识别系统的性能必然会受到电磁波空间传输特性的影响。

在人们日常生活中，电磁波无处不在，如飞机的导航、电台的广播、军事应用等。

中国由国家无线电管理委员会（简称无委会）进行统一管理。

因此，无线电产品的生产和使用都必须得到国家许可。

二、频率划分由于很多领域的应用需要系统工作于一定的频率范围内，因此需要对频率进行分段。

近年来，对频谱的分段已经进行了几次，其中，最常用的是电气和电子工程师协会（IEEE）建立的，规定：射频识别系统属于无线电的应用范畴，因此，其使用不能干扰到其他系统的正常工作，ISM使用的频率范围通常是局部的无线电通信频段，因此，通常情况下，无线射频使用的频段是ISM频段。

射频识别系统最主要的工作频率是0-135k，ISM频率6.78MHZ\13.56MHZ\27.125MHZ\40.68MHZ\433.92MHZ\869.0MHZ\915MHZ\2.45GHZ\5.8 GHZ以及24.125GHZ。

下面我们主要介绍一下频段869MHZ和915MHZ。

目前全球超高频射频识别系统的工作频率在860-960之间，这是因为射频识别系统将应用于全世界，然而在全球找不到一个射频识别系统可以适用的共同频率，世界各国对频率方面的具体规定也各不相同。

因此，频率问题对射频识别系统来讲是一个重要的问题。

频率问题主要包括工作频率的范围、发射功率的大小、调频技术、信道宽度等。

频段869MHz，允许短距离使用，如邮政、会议等。

频段888-889和902-928被射频识别系统广泛应用。

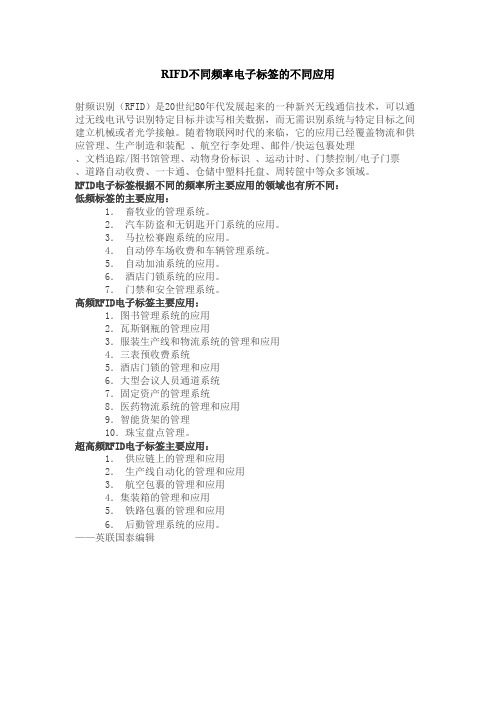

RIFD不同频率电子标签的不同应用
射频识别（RFID）是20世纪80年代发展起来的一种新兴无线通信技术，可以通过无线电讯号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或者光学接触。

随着物联网时代的来临，它的应用已经覆盖物流和供应管理、生产制造和装配、航空行李处理、邮件/快运包裹处理
、文档追踪/图书馆管理、动物身份标识、运动计时、门禁控制/电子门票
、道路自动收费、一卡通、仓储中塑料托盘、周转筐中等众多领域。

RFID电子标签根据不同的频率所主要应用的领域也有所不同：
低频标签的主要应用：
1．畜牧业的管理系统。

2．汽车防盗和无钥匙开门系统的应用。

3．马拉松赛跑系统的应用。

4．自动停车场收费和车辆管理系统。

5．自动加油系统的应用。

6．酒店门锁系统的应用。

7．门禁和安全管理系统。

高频RFID电子标签主要应用：
1．图书管理系统的应用
2．瓦斯钢瓶的管理应用
3．服装生产线和物流系统的管理和应用
4．三表预收费系统
5．酒店门锁的管理和应用
6．大型会议人员通道系统
7．固定资产的管理系统
8．医药物流系统的管理和应用
9．智能货架的管理
10．珠宝盘点管理。

超高频RFID电子标签主要应用：
1．供应链上的管理和应用
2．生产线自动化的管理和应用
3．航空包裹的管理和应用
4．集装箱的管理和应用
5．铁路包裹的管理和应用
6．后勤管理系统的应用。

——英联国泰编辑。

超高频RFID电子标签优点及应用
随着以5G技术为标杆的移动互联网时代到来，万物互联、万物感知正逐渐成为现实，RFID作为物联网感知外界的重要支撑技术，按照工作频率的不同，RFID标签可以分为低频(LF)、高频(HF)、超高频(UHF)和微波等不同种类。

不同频段的RFID工作原理不同，LF和HF频段的RFID一般采用电磁耦合原理，而UHF及微波频段的RFID一般采用电磁发射原理，要正确使用就要先选合适的频率。

每种频率都有它的特点，被使用在不同领域。

1
超高频RFID电子标签构成
2
超高频RFID电子标签优点
可以识别高速运动物体，也可以同时识读多个对象，具有以下优点：
穿透性较强，抗恶劣环境。

安全性、保密性强。

可重复使用，数据的记忆容量大。

3
超高频RFID电子标签标准协议
目前国内常见的超高频RFID空口协议有国际标准、国家标准、行业标准、企业标准等。

最为流行的标准为6C和6D标准，即ISO/IEC 18000-6C(63)、ISO/IEC18000-6D(64)，另外还有我国在2014年5月正式实施的中国国家标准GB/T 29768-2013
4
超高频RFID电子标签频段
全球的对超高频电子标签频段定义覆盖不尽相同，例如：
中国的频段840~844MHz和920~924MHz。

什么是超高频、低频、高频RFID电子标签低频RFID电子标签(从125KHz到135KHz)其实RFID技术首先在低频得到广泛的应用和推广。

该频率主要是通过电感耦合的方式进行工作，也就是在读写器线圈和感应器线圈间存在着变压器耦合作用。

通过读写器交变场的作用在感应器天线中感应的电压被整流,可作供电电压使用. 磁场区域能够很好的被定义，但是场强下降的太快。

特性：1．工作在低频的感应器的一般工作频率从120KHz到134KHz, TI的工作频率为134.2KHz。

该频段的波长大约为2500m.2．除了金属材料影响外，一般低频能够穿过任意材料的物品而不降低它的读取距离。

3．工作在低频的读写器在全球没有任何特殊的许可限制。

4．低频产品有不同的封装形式。

好的封装形式就是价格太贵，但是有10年以上的使用寿命。

5．虽然该频率的磁场区域下降很快，但是能够产生相对均匀的读写区域。

6．相对于其他频段的RFID产品，该频段数据传输速率比较慢。

7．感应器的价格相对与其他频段来说要贵。

主要应用：1．畜牧业的管理系统。

2．汽车防盗和无钥匙开门系统的应用。

3．马拉松赛跑系统的应用。

4．自动停车场收费和车辆管理系统。

5．自动加油系统的应用。

6．酒店门锁系统的应用。

7．门禁和安全管理系统。

符合的国际标准：a) ISO 11784 RFID畜牧业的应用－编码结构。

b) ISO 11785 RFID畜牧业的应用－技术理论。

c) ISO 14223-1 RFID畜牧业的应用－空气接口。

d) ISO 14223-2 RFID畜牧业的应用－协议定义。

e) ISO 18000-2 定义低频的物理层、防冲撞和通讯协议。

f) DIN 30745 主要是欧洲对垃圾管理应用定义的标准。

高频RFID电子标签(工作频率为13.56MHz)在该频率的感应器不再需要线圈进行绕制，可以通过腐蚀或者印刷的方式制作天线。

感应器一般通过负载调制的方式进行工作。

也就是通过感应器上的负载电阻的接通和断开促使读写器天线上的电压发生变化，实现用远距离感应器对天线电压进行振幅调制。

1概述从应用概念来说，电子标签的工作频率也就是射频识别系统的工作频率，是其最重要的特点之一。

电子标签的工作频率是其最重要的特点之一。

电子标签的工作频率不仅决定着射频识别系统工作原理（电感耦合还是电磁耦合）、识别距离，还决定着电子标签及读写器实现的难易程度和设备的成本。

工作在不同频段或频点上的电子标签具有不同的特点。

射频识别应用占据的频段或频点在国际上有公认的划分，即位于ISM波段之中。

典型的工作频率有：125kHz，133kHz，13.56MHz，27.12MHz，433MHz，902~928MHz，2.45GHz，5.8GHz等。

2低频段电子标签低频段电子标签，简称为低频标签，其工作频率范围为30kHz~300kHz。

典型工作频率有：125KHz，133KHz(也有接近的其他频率，如TI使用134.2KHz)。

低频标签一般为无源标签，其工作能量通过电感耦合方式从阅读器耦合线圈的辐射近场中获得。

低频标签与阅读器之间传送数据时，低频标签需位于阅读器天线辐射的近场区内。

低频标签的阅读距离一般情况下小于1米。

低频标签的典型应用有：动物识别、容器识别、工具识别、电子闭锁防盗（带有内置应答器的汽车钥匙）等。

与低频标签相关的国际标准有：ISO11784/11785（用于动物识别）、ISO18000-2（125-135 kHz）。

低频标签有多种外观形式，应用于动物识别的低频标签外观有：项圈式、耳牌式、注射式、药丸式等。

典型应用的动物有牛、信鸽等。

低频标签的主要优势体现在：标签芯片一般采用普通的CMOS工艺，具有省电、廉价的特点；工作频率不受无线电频率管制约束；可以穿透水、有机组织、木材等；非常适合近距离的、低速度的、数据量要求较少的识别应用（例如：动物识别）等。

低频标签的主要劣势体现在：标签存贮数据量较少；只能适合低速、近距离识别应用；与高频标签相比：标签天线匝数更多，成本更高一些。

3中高频段电子标签中高频段电子标签的工作频率一般为3MHz~30MHz。

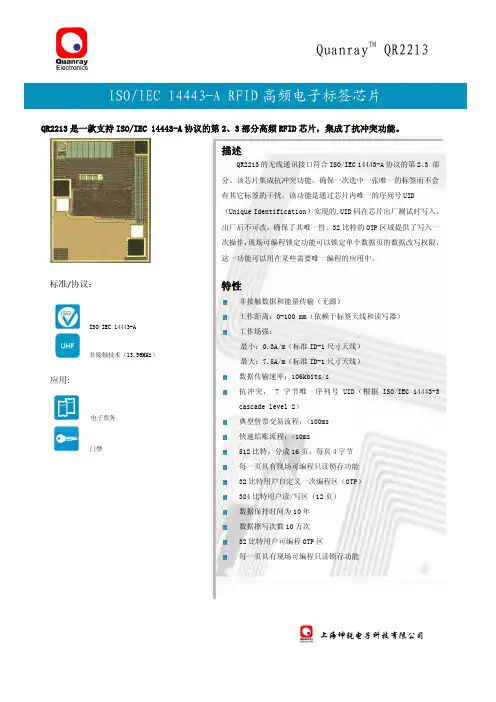

Quanray TM QR2213QR2213是一款支持ISO/IEC 14443-A 协议的第2、3部分高频RFID 芯片，集成了抗冲突功能。

标准/协议：ISO/IEC 14443-A非接触技术（13.56MHz ）应用:电子票务门禁上海坤锐电子科技有限公司描述QR2213的无线通讯接口符合ISO/IEC 14443-A 协议的第2、3 部分。

该芯片集成抗冲突功能，确保一次选中一张唯一的标签而不会有其它标签的干扰。

该功能是通过芯片内唯一的序列号UID （Unique Identification ）实现的,UID 码在芯片出厂测试时写入，出厂后不可改，确保了其唯一性。

32比特的OTP 区域提供了写入一次操作，现场可编程锁定功能可以锁定单个数据页的数据改写权限，这一功能可以用在某些需要唯一编程的应用中。

特性非接触数据和能量传输（无源）工作距离：0-100 mm （依赖于标签天线和读写器）工作场强：最小：0.3A/m （标准ID-1尺寸天线）最大：7.5A/m （标准ID-1尺寸天线）数据传输速率：106kbits/s抗冲突， 7字节唯一序列号UID （根据ISO/IEC 14443-3 cascade level 2）典型售票交易流程：<100ms快速结账流程：<10ms512比特，分成16页，每页4字节每一页具有现场可编程只读锁存功能 32比特用户自定义一次编程区（OTP ） 384比特用户读/写区（12页） 数据保持时间为10年 数据擦写次数10万次 32比特用户可编程OTP 区每一页具有现场可编程只读锁存功能ISO/IEC 14443A RFID高频电子标签芯片 QR2213订购信息部件编号说明QR2213 2213D01 Bumped, Tested, Ground & Sawn Wafer(8 inch) on Disco Metal, Film Frame-倒封装用晶圆1. LCR Meter HP4285 22°C Cp-D, 13.56MHz, 2V RMS2. 包含7字节UID，2字节校验值以及1字节保留字上海坤锐电子科技有限公司地址：上海市浦东新区张东路1387号10幢01号2楼（集电港二期）电话：************传真：************邮编：201203地址：。

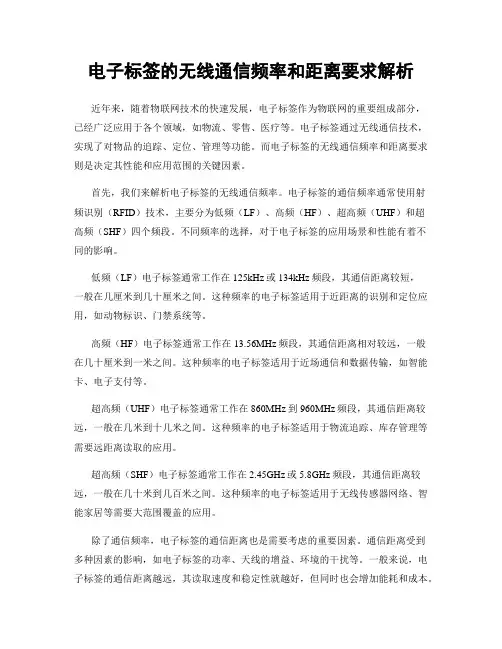

电子标签的无线通信频率和距离要求解析近年来，随着物联网技术的快速发展，电子标签作为物联网的重要组成部分，已经广泛应用于各个领域，如物流、零售、医疗等。

电子标签通过无线通信技术，实现了对物品的追踪、定位、管理等功能。

而电子标签的无线通信频率和距离要求则是决定其性能和应用范围的关键因素。

首先，我们来解析电子标签的无线通信频率。

电子标签的通信频率通常使用射频识别（RFID）技术，主要分为低频（LF）、高频（HF）、超高频（UHF）和超高频（SHF）四个频段。

不同频率的选择，对于电子标签的应用场景和性能有着不同的影响。

低频（LF）电子标签通常工作在125kHz或134kHz频段，其通信距离较短，一般在几厘米到几十厘米之间。

这种频率的电子标签适用于近距离的识别和定位应用，如动物标识、门禁系统等。

高频（HF）电子标签通常工作在13.56MHz频段，其通信距离相对较远，一般在几十厘米到一米之间。

这种频率的电子标签适用于近场通信和数据传输，如智能卡、电子支付等。

超高频（UHF）电子标签通常工作在860MHz到960MHz频段，其通信距离较远，一般在几米到十几米之间。

这种频率的电子标签适用于物流追踪、库存管理等需要远距离读取的应用。

超高频（SHF）电子标签通常工作在2.45GHz或5.8GHz频段，其通信距离较远，一般在几十米到几百米之间。

这种频率的电子标签适用于无线传感器网络、智能家居等需要大范围覆盖的应用。

除了通信频率，电子标签的通信距离也是需要考虑的重要因素。

通信距离受到多种因素的影响，如电子标签的功率、天线的增益、环境的干扰等。

一般来说，电子标签的通信距离越远，其读取速度和稳定性就越好，但同时也会增加能耗和成本。

为了满足不同应用场景的需求，电子标签的通信距离可以通过调整天线的设计和功率的控制来实现。

例如，增加天线的增益可以提高通信距离，但同时也会增加电子标签的尺寸和成本。

通过控制电子标签的功率输出，可以在一定范围内调整通信距离，以满足不同场景的需求。

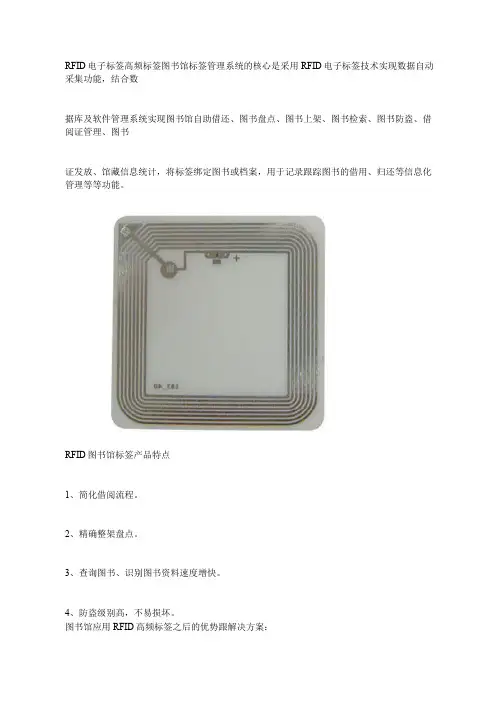

RFID电子标签高频标签图书馆标签管理系统的核心是采用RFID电子标签技术实现数据自动采集功能，结合数据库及软件管理系统实现图书馆自助借还、图书盘点、图书上架、图书检索、图书防盗、借阅证管理、图书证发放、馆藏信息统计，将标签绑定图书或档案，用于记录跟踪图书的借用、归还等信息化管理等等功能。

RFID图书馆标签产品特点1、简化借阅流程。

2、精确整架盘点。

3、查询图书、识别图书资料速度增快。

4、防盗级别高，不易损坏。

图书馆应用RFID高频标签之后的优势跟解决方案：1、简化借还书流程，提高流通效率2、RFID电子标签兼容复合磁条和磁条3、大幅降低图书盘点和查找工作量4、改变借阅管理和安全遗漏流程脱节的情况5、提高图书馆工作人员的工作满意度6、提高读者满意度7、改变图书馆的服务模式8、图书馆通过RFID技术，全面数字化管理RFID高频标签功能特性1、进口铝箔，特调胶水：图书标签天线纹路清晰，粘度极强；2、进口印刷设备：RFID图书馆标签印刷精美，清晰度高；3、进口芯片封装设备：极高精度封装芯片，提高标签整体性能，一致性好；4、严格质检：我们出厂的每一个标签都经过严格标准的监测，确定所有图书标签都为良品，并提供永久的售后服务。

RFID图书馆标签产品简述：rfid图书层架标签，是为智能图书馆系统中的图书RFID标签识别模块，通过图书标签、图书层架及相应的读写器模块，可读取图书标签信息，包括图书名称、图书编号、图书类型及借阅情况等，可作为系统分拣依据，方便书籍管理。

图书层架标签一般粘贴在图书货架上，可统一管理同一货架上的图书情况，通过滴胶处理，美观大方，并且加入了吸波材料，可避免金属货架对RFID电子标签的影响。
